Blokada hamulca ręcznego w Dacii Sandero — przyczyny, objawy i sposób postępowania

Blokada hamulca ręcznego w Dacii Sandero może wynikać z zablokowanej linki, zapieczonego mechanizmu hamulca postojowego, uszkodzenia szczęki lub okładziny w tylnym bębnie, pękniętej sprężyny, zapieczonego cylinderka albo problemu z elementami sterującymi. Jeżeli zablokowane są oba tylne koła, szczególną uwagę należy zwrócić na linki hamulca ręcznego i mechanizm przy dźwigni, ponieważ awaria jednego elementu może przez wspólne cięgno napiąć również drugą linkę.

Nie należy na siłę ruszać samochodem z zablokowanymi kołami. Próba przepchnięcia lub jazdy może doprowadzić do przegrzania hamulców, uszkodzenia bębnów, szczęk, linek albo innych elementów układu. Jeżeli koła są zablokowane na stałe, a podstawowe czynności nie przynoszą rezultatu, najbezpieczniejszym rozwiązaniem jest transport samochodu na lawecie do warsztatu.

Jak rozpoznać blokadę hamulca ręcznego

Typowym objawem jest sytuacja, w której po opuszczeniu dźwigni hamulca ręcznego samochód nadal nie chce ruszyć albo rusza z wyraźnym oporem. Podczas próby jazdy do przodu lub do tyłu tylne koła mogą blokować się całkowicie, a z okolic hamulców może dochodzić zapach spalenizny. Zablokowane koło może również powodować nierównomierne zachowanie samochodu i wyraźny spadek jego osiągów.

W przypadku usterki opisanej przez użytkownika Dacii Lodgy występowały blokowanie tylnych kół, opór podczas cofania, zapach spalenizny oraz napięcie linki hamulca ręcznego mimo opuszczonej dźwigni. Takie objawy wskazują, że problem może dotyczyć nie tylko samego ustawienia linki, lecz także mechanizmu znajdującego się wewnątrz jednego z tylnych bębnów.

• koło lub oba koła nie obracają się po opuszczeniu dźwigni;
• samochód rusza z dużym oporem;
• przy cofaniu pojawia się wyraźne blokowanie;
• z tylnego koła wydobywa się zapach spalenizny;
• linka pozostaje napięta mimo zwolnienia hamulca ręcznego;
• dźwignia stawia nietypowy opór;
• jedno z kół jest wyraźnie gorętsze od drugiego;
• z wnętrza bębna dochodzą trzaski lub odgłosy ocierania.

Najczęstsze przyczyny blokady w Dacii Sandero

Zablokowana lub zapieczona linka hamulca ręcznego

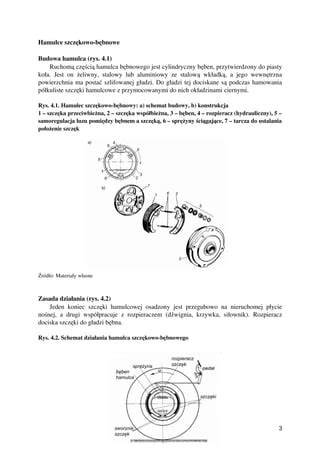

Jedną z możliwych przyczyn jest zapieczony lub zablokowany mechanizm ręcznego przy tylnych bębnach. Linka może zablokować się w pancerzu wskutek korozji, wilgoci, zabrudzeń albo uszkodzenia osłony. W takim przypadku dźwignia w kabinie zostaje opuszczona, ale linka nie wraca do położenia spoczynkowego.

Jeżeli problem dotyczy samej linki, po zwolnieniu hamulca ręcznego powinna ona pozostać luźna. Napięta linka przy opuszczonej dźwigni jest sygnałem, że trzeba sprawdzić zarówno przebieg linek, jak i mechanizm dźwigni oraz elementy przy bębnach.

Odklejona okładzina szczęki

Możliwą przyczyną jest odklejenie się okładziny szczęki. Oderwany fragment może wpaść pomiędzy szczękę i bęben, zablokować koło albo rozepchnąć szczęki.

Odklejona okładzina może również powodować blokowanie tylko jednego koła. W takim przypadku drugie koło tej samej osi może obracać się normalnie, ponieważ awaria dotyczy mechanicznego elementu znajdującego się wewnątrz konkretnego bębna.

Zużyte szczęki i bębny

Silne zużycie okładzin może doprowadzić do tego, że po naciśnięciu pedału szczęka ustawi się nieprawidłowo i zablokuje koło. Podobna sytuacja może wystąpić, gdy elementy układu hamulcowego są długo niekontrolowane albo gdy w bębnie powstał rant utrudniający jego zdjęcie.

Jeżeli hamulce tylne nie były dawno kontrolowane, należy sprawdzić stan szczęk, bębnów, sprężyn, regulatora oraz mechanizmu uruchamianego przez linkę hamulca ręcznego.

Pęknięta sprężyna lub uszkodzony element wewnątrz bębna

Przyczyną blokady może być pęknięta sprężyna trzymająca szczęki albo inny element, który oderwał się i wpadł do wnętrza bębna. Uszkodzona część może przemieścić się podczas jazdy i zablokować koło w określonym kierunku.

Jeżeli koło blokuje się szczególnie podczas cofania, nie można wykluczyć uszkodzenia szczęki, sprężyny albo fragmentu okładziny. Bez zdjęcia bębna nie da się jednak wiarygodnie ustalić, który element jest przyczyną problemu.

Zapieczony cylinderek

Zapieczony cylinderek może powodować blokowanie jednego koła. Jeżeli blokują się oba koła, mniej prawdopodobne jest, aby oba cylinderki uległy awarii jednocześnie, dlatego wtedy należy dokładnie sprawdzić układ sterowania hamulcem ręcznym oraz elementy wspólne dla obu stron.

Problemy z pompą, korektorem lub przewodami

Jeżeli oba tylne koła pozostają zablokowane, możliwa jest również usterka korektora, pompy albo przewodów hamulcowych. W takiej sytuacji potrzebna jest diagnostyka całego układu, ponieważ objaw w postaci blokady obu kół nie wskazuje jednoznacznie wyłącznie na linki hamulca ręcznego.

Dlaczego oba tylne koła mogą blokować się jednocześnie

Jednoczesne zablokowanie obu kół nie musi oznaczać dwóch niezależnych awarii mechanicznych. W Dacii stosuje się mechanizm, w którym przy dźwigni hamulca ręcznego znajduje się cięgno, a na jego dalszym końcu poprzeczny element, do którego są zaczepione dwie osobne linki hamulcowe.

Układ działa więc częściowo na zasadzie równowagi. Jeżeli jedna linka zostanie wyciągnięta i zablokowana wskutek awarii szczęk w jednym z bębnów, może to spowodować naciągnięcie drugiej linki i zahamowanie drugiego koła.

Dlatego fakt, że oba koła są zablokowane, nie wyklucza awarii znajdującej się tylko po jednej stronie. Warto sprawdzić, czy obie linki pracują prawidłowo i czy po zwolnieniu dźwigni hamulca ręcznego wracają do pancerzy.

Sprawdzenie mechanizmu przy dźwigni

Po zdjęciu osłony tunelu środkowego można uzyskać dostęp do nakrętki znajdującej się na końcu cięgna. Trzeba jednak pamiętać, że bezpośrednio przy dźwigni hamulca ręcznego nie widać jeszcze samych linek hamulca, lecz cięgno z nakrętką na końcu.

Dopiero na drugim końcu cięgna znajduje się poprzeczny element, na którym zaczepione są dwie osobne linki hamulcowe. Maksymalne odkręcenie nakrętki na końcu cięgna luzuje obie linki hamulcowe i można zawsze tego spróbować.

Takie poluzowanie może odblokować przynajmniej jedno koło. Jeżeli jedno koło się zluzuje, a drugie nadal pozostanie zablokowane, będzie to wskazówka, że problem znajduje się po stronie drugiego koła albo w jego mechanizmie hamulcowym.

Co sprawdzić przy opuszczonej dźwigni

• czy cięgno przy dźwigni jest nadal mocno napięte;
• czy poprzeczny element rozdzielający siłę na dwie linki znajduje się w położeniu spoczynkowym;
• czy obie linki wracają do pancerzy;
• czy jedna z linek nie pozostaje wyciągnięta;
• czy nakrętka regulacyjna nie jest nadmiernie dokręcona;
• czy po poluzowaniu nakrętki zmienia się zachowanie któregoś z kół.

Jeżeli linki przy dźwigni są napięte mimo opuszczenia dźwigni, nie należy zakładać, że wystarczy sama regulacja. Przyczyną może być zablokowanie linki, awaria szczęki albo uszkodzenie elementu w bębnie.

Czy da się zdjąć bęben przy zablokowanym hamulcu

Jeżeli hamulec ręczny nie jest zluzowany, zdjęcie bębna może być trudne. Szczęki pozostają wtedy rozparte i mogą blokować bęben od wewnątrz. Mimo to w wielu przypadkach nie ma innego wyjścia niż próba demontażu bębna, ponieważ dopiero po jego zdjęciu można zobaczyć rzeczywistą przyczynę usterki.

W jednym z opisanych przypadków bębny w Sandero przy przebiegu 125 tysięcy kilometrów nie miały rantu, dlatego po lekkim stuknięciu można było je zdjąć. Nie zawsze jednak demontaż przebiega tak łatwo, zwłaszcza gdy mechanizm hamulca ręcznego pozostaje napięty albo wewnątrz bębna oderwała się okładzina.

Jeżeli bęben jest silnie zablokowany, potrzebne może być zastosowanie odpowiedniego ściągacza. Należy jednak zachować ostrożność, ponieważ nieumiejętne użycie ściągacza może spowodować dodatkowe uszkodzenia elementów hamulca.

Możliwe utrudnienia podczas demontażu

• szczęki mogą pozostawać rozparte;
• okładzina może być zakleszczona pomiędzy szczęką i bębnem;
• rant bębna może uniemożliwiać zsunięcie go ze szczęk;
• linka może nadal utrzymywać mechanizm w pozycji zahamowanej;
• uszkodzone elementy mogą rozsypać się podczas zdejmowania bębna.

W ostateczności podczas demontażu może dojść do rozpadnięcia uszkodzonego mechanizmu, a elementy trzeba będzie następnie wymienić i złożyć od nowa. Z tego powodu prace przy zablokowanym kole wymagają zabezpieczenia samochodu i ostrożnego działania.

Odpięcie lub przecięcie linki hamulca ręcznego

W niektórych konstrukcjach nie ma możliwości odpięcia ani poluzowania linek bez zdjęcia bębna, ponieważ pancerz wchodzi w osłonę i opiera się na niej, a sama linka jest połączona z dźwignią mechanizmu hamulcowego.

Można najpierw próbować odłączyć linki możliwie blisko bębnów, jeśli konstrukcja samochodu na to pozwala. Jeżeli jednak nie ma dostępu do połączenia bez demontażu bębna, takie rozwiązanie nie będzie możliwe.

W sytuacji całkowitego unieruchomienia samochodu rozważano również przecięcie linek, aby umożliwić dojazd do mechanika. Jest to rozwiązanie awaryjne, po którym linki i tak wymagają wymiany, a samochód nadal musi mieć sprawny układ hamulcowy oraz bezpiecznie odblokowane koła.

Przecięcie linek nie powinno być traktowane jako standardowa metoda naprawy. Jeżeli koła są zablokowane na stałe, bezpieczniejszym rozwiązaniem pozostaje wezwanie lawety, szczególnie gdy nie ma pewności, czy przyczyną jest sama linka, czy uszkodzenie szczęk lub bębna.

Czego nie robić przy zablokowanych kołach

• nie próbować wielokrotnie ruszać samochodem na siłę;
• nie holować pojazdu z kołami, które nie obracają się swobodnie;
• nie kontynuować jazdy, jeżeli pojawił się zapach spalenizny;
• nie regulować bez końca nakrętki, gdy przyczyną jest uszkodzenie wewnątrz bębna;
• nie rozgrzewać przypadkowo elementów hamulca podczas kolejnych prób jazdy;
• nie zakładać, że zablokowanie obu kół zawsze oznacza awarię dwóch hamulców;
• nie demontować bębna bez właściwego zabezpieczenia samochodu.

Próba siłowego ruszania może doprowadzić do dalszego uszkodzenia szczęk, bębnów, linek, łożysk albo innych elementów. Jeżeli hamulce nie puszczają po sprawdzeniu dźwigni i poluzowaniu regulacji, samochód powinien zostać przetransportowany do warsztatu.

Diagnostyka krok po kroku

1. Ustalenie, które koła są zablokowane

Po odpowiednim podniesieniu i zabezpieczeniu samochodu należy sprawdzić, czy blokuje się jedno tylne koło, czy oba. Jeżeli blokuje się tylko jedno koło, bardziej prawdopodobne są problemy znajdujące się wewnątrz konkretnego bębna, takie jak odklejona okładzina, pęknięta sprężyna, zapieczony cylinderek albo zablokowana dźwignia szczęki.

Jeżeli blokują się oba koła, należy sprawdzić wspólny mechanizm hamulca ręcznego, cięgno przy dźwigni, obie linki oraz elementy układu hydraulicznego. Nie można jednak wykluczyć sytuacji, w której awaria jednego bębna napięła drugą linkę przez wspólne cięgno.

2. Sprawdzenie dźwigni i regulacji

Dźwignia opuszczona, ale nadal napięta linka wskazują na problem z powrotem mechanizmu. Należy sprawdzić, czy po maksymalnym odkręceniu nakrętki regulacyjnej linki rzeczywiście się luzują.

Jeżeli po poluzowaniu nakrętki jedno koło zacznie się obracać, problem może znajdować się po stronie drugiego koła albo w mechanizmie, który zablokował jedną z linek.

3. Próba demontażu bębna

Jeżeli regulacja nie przynosi efektu, trzeba dostać się do wnętrza bębna. Bez zdjęcia bębna nie da się ustalić, czy odłączyła się okładzina, pękła sprężyna, uszkodziła się szczęka, zapiekł cylinderek albo do środka wpadł obcy element.

4. Ocena stanu elementów

Po zdjęciu bębna należy sprawdzić szczęki, okładziny, sprężyny, regulator, cylinderek, dźwignię hamulca ręcznego oraz miejsce zaczepienia linki. Elementy noszące ślady przegrzania, pęknięcia, odklejenia lub silnej korozji wymagają wymiany.

5. Kontrola po naprawie

Po usunięciu przyczyny trzeba sprawdzić, czy oba koła obracają się swobodnie po zwolnieniu hamulca ręcznego. Należy również potwierdzić prawidłowe działanie hamulca roboczego i postojowego oraz upewnić się, że żadne koło nie nagrzewa się nadmiernie podczas krótkiej jazdy kontrolnej.

Różnica między klasycznym hamulcem ręcznym a elektrycznym EPB

W Dacii Sandero spotykane są rozwiązania zależne od generacji i wersji wyposażenia. Klasyczny hamulec ręczny wykorzystuje dźwignię, cięgno i linki prowadzące do tylnych hamulców. W samochodach z tylnymi bębnami linki uruchamiają mechanizm szczęk.

Elektryczny hamulec postojowy EPB zamiast tradycyjnej dźwigni wykorzystuje niewielki przycisk sterujący elektronicznym mechanizmem odpowiedzialnym za blokowanie kół. Rozwiązanie to może korzystać z centralnego aktywatora współpracującego z klasycznymi linkami albo z silniczków elektrycznych zintegrowanych bezpośrednio z zaciskami hamulcowymi.

W przypadku klasycznego hamulca ręcznego objawy takie jak napięta linka, opór przy opuszczonej dźwigni i blokada tylnych kół wskazują przede wszystkim na problem mechaniczny. W układzie EPB dodatkowo trzeba brać pod uwagę akumulator, bezpieczniki, instalację elektryczną, silniczki i sterownik.

Blokada elektrycznego hamulca postojowego EPB

Elektryczny hamulec postojowy może zablokować się z powodu rozładowanego akumulatora, uszkodzonego silniczka, awarii sterownika lub problemów z zaciskiem hamulcowym. System EPB wymaga odpowiedniego napięcia do uruchomienia silniczków elektrycznych i sterowników.

Problemy mogą powodować również uszkodzone przewody, przepalone bezpieczniki, błędy sterownika, zużyte szczotki silniczków, korozja wtyczek i zapieczenie tłoczków. W niektórych przypadkach przyczyną okazuje się nieprawidłowo przeprowadzona wymiana klocków hamulcowych bez użycia trybu serwisowego.

• uszkodzenie silniczków elektrycznych;
• korozja zacisków hamulcowych;
• zapieczenie prowadnic;
• uszkodzenie przewodów elektrycznych;
• przepalone bezpieczniki;
• awaria sterownika EPB;
• wilgoć i zabrudzenia w mechanizmie;
• błędy oprogramowania;
• zużyte szczotki silniczków;
• uszkodzenie przekładni siłownika;
• błędy adaptacji po wymianie klocków.

Podstawowa próba zwolnienia EPB

W większości przypadków należy uruchomić zapłon lub silnik, wcisnąć pedał hamulca i nacisnąć przycisk hamulca postojowego w dół. W wielu samochodach hamulec odpuszcza również samoczynnie podczas ruszania.

Jeżeli układ nie reaguje, należy w pierwszej kolejności sprawdzić stan akumulatora, bezpieczniki oraz komunikaty wyświetlane na desce rozdzielczej. Pomocne może okazać się podłączenie prostownika lub urządzenia rozruchowego.

Nie wolno podłączać zewnętrznego napięcia bezpośrednio do silniczków EPB bez znajomości schematu instalacji elektrycznej. Taka próba może doprowadzić do uszkodzenia sterownika, instalacji lub samego mechanizmu.

Awaryjne odblokowanie EPB

Producenci przewidują awaryjne sposoby odblokowania hamulca poprzez linkę, cięgno, pokrętło serwisowe lub mechaniczne cofnięcie zacisku. Każda marka stosuje jednak własne rozwiązania, dlatego ogromne znaczenie ma instrukcja obsługi samochodu.

W bardziej zaawansowanych systemach konieczne bywa zdemontowanie silniczka elektrycznego zamontowanego przy zacisku hamulcowym. Po odłączeniu wtyczki oraz odkręceniu śrub mocujących można ręcznie obrócić wrzeciono mechanizmu i cofnąć tłoczek hamulcowy.

Taka procedura wymaga doświadczenia oraz odpowiednich narzędzi. Nieumiejętne próby odblokowania hamulca mogą doprowadzić do bardzo kosztownych uszkodzeń.

Objawy wymagające natychmiastowej kontroli

Niepokój powinny wzbudzić komunikaty błędów wyświetlane na desce rozdzielczej, migająca kontrolka hamulca postojowego, charakterystyczne dźwięki z okolic tylnych hamulców oraz opóźnione albo nierównomierne zwalnianie hamulca.

W przypadku uszkodzenia mechanizmu można zauważyć przegrzewanie się jednego z kół, zapach spalenizny lub wyraźny spadek osiągów samochodu. Takie objawy świadczą o tym, że klocek albo szczęka nie odpuszcza całkowicie elementu hamującego.

• brak możliwości zwolnienia hamulca;
• nierównomierne blokowanie kół;
• głośna praca silniczków;
• trzaski podczas aktywacji;
• zapach przegrzanych hamulców;
• samoczynne aktywowanie hamulca;
• błędy ABS i ESP pojawiające się równocześnie.

Ignorowanie pierwszych symptomów bardzo często prowadzi do poważniejszej awarii i całkowitego unieruchomienia pojazdu. Każdą nieprawidłowość w działaniu hamulca postojowego warto jak najszybciej skonsultować z doświadczonym mechanikiem.

Jak ograniczyć ryzyko ponownej blokady

Podstawą jest regularna kontrola stanu tylnych hamulców, szczególnie szczęk, bębnów, sprężyn, cylinderków, regulatorów i linek. Zaniedbanie tych elementów prowadzi do korozji, zapiekania mechanizmów i nieprawidłowego działania hamulca ręcznego.

Zimą należy unikać pozostawiania samochodu z mocno rozgrzanymi i mokrymi hamulcami na dłuższy postój przy niskiej temperaturze. W takich warunkach może dojść do przymarznięcia elementów mechanicznych oraz problemów z odblokowaniem hamulca.

W samochodach wyposażonych w elektryczny hamulec postojowy trzeba dodatkowo utrzymywać akumulator w dobrej kondycji, kontrolować przewody i złącza oraz stosować właściwy tryb serwisowy podczas wymiany elementów hamulcowych.

Kiedy potrzebna jest laweta

Jeżeli koła są zablokowane na amen, samochodem nie należy jechać do warsztatu na własnych kołach. Dotyczy to szczególnie sytuacji, w której wystąpił zapach spalenizny, hamulec nie zwalnia po opuszczeniu dźwigni, a próby poluzowania regulacji nie przyniosły rezultatu.

Można próbować odblokować mechanizm na miejscu, ale jeżeli nie ma bezpiecznego dostępu do bębna ani pewności, co uległo awarii, pozostaje transport samochodu na lawecie. Takie rozwiązanie ogranicza ryzyko dalszych uszkodzeń i pozwala mechanikowi przeprowadzić demontaż w odpowiednich warunkach.

W Dacii Sandero blokada hamulca ręcznego najczęściej wymaga sprawdzenia linek, mechanizmu przy dźwigni oraz tylnych bębnów. Gdy zablokowane są oba koła, trzeba uwzględnić zarówno wspólne cięgno i linki, jak i możliwość, że awaria jednej szczęki napięła drugi mechanizm. Jeżeli samochód pozostaje całkowicie unieruchomiony, nie należy forsować jazdy - bezpieczniej odblokować układ podczas demontażu albo przetransportować pojazd do warsztatu.
