Czujnik ABS Kia Carnival — działanie, objawy awarii i dobór części

Czujnik ABS w samochodzie Kia Carnival odpowiada przede wszystkim za monitorowanie prędkości oraz obrotu koła. Jego podstawowym zadaniem jest optymalizacja działania układów odpowiedzialnych za kontrolę przyczepności i hamowania. Prawidłowo działający czujnik przekazuje do sterownika informacje potrzebne do regulowania pracy układu ABS, a w wersjach wyposażonych w ESP także do kontroli stabilności pojazdu.

W ofercie części do Kia Carnival występują czujniki przeznaczone między innymi do modeli Carnival I oraz Carnival II z silnikami 2.5 i 2.9 diesel. W jednym modelu samochodu mogą występować różne warianty części, dlatego przed zakupem należy porównać starą część wizualnie ze zdjęciami lub zestawić jej oznaczenia z numerami OE, OEM i numerami zamienników.

Do czego służy czujnik ABS w Kia Carnival?

Czujniki ABS w samochodzie Kia Carnival są szczególnie użyteczne w okresie jesienno-zimowym, gdy ze względu na warunki na drodze ryzyko wpadnięcia w poślizg jest znacznie wyższe. Są one umieszczone na kole i składają się z dwóch głównych części: reluktora koła i koła impulsowego.

Podczas jazdy czujnik monitoruje prędkość obrotową koła i przekazuje sygnał do sterownika ABS. Sterownik może dzięki temu rozpoznać różnicę prędkości między kołami oraz odpowiednio zareagować podczas hamowania.

Jak działa czujnik ABS?

Działanie czujnika ABS w samochodach Kia Carnival w głównej mierze opiera się na współpracy z układem hamulcowym. System manipuluje ciśnieniem w układzie tak, aby w sytuacjach awaryjnych zapewnić stabilność i sterowność pojazdu przy jednoczesnym zachowaniu efektywności hamowania.

Podczas awaryjnego hamowania w samochodzie Kia Carnival kierowca musi cały czas naciskać hamulec, aby system ABS mógł poprawnie zadziałać. Gdy czujnik i pozostałe elementy układu działają prawidłowo, system ogranicza ryzyko zablokowania kół i pomaga zachować możliwość kierowania pojazdem.

Czujnik ABS a układ ESP

Samochody Kia Carnival wyposażone w system ESP wykorzystują także czujnik, który monitoruje przyczepność kół podczas jazdy. Dzięki temu komputer pokładowy może zarządzać mocą przenoszoną na poszczególne koła oraz ich hamowaniem i ograniczać przez to ryzyko utraty stabilności jazdy.

Nowy czujnik ESP do auta Kia Carnival może być niezbędny, jeżeli kontrolka systemu ESP jest nieustannie zapalona - powinna mrugać jedynie w trakcie utraty przyczepności. Zapalenie kontrolek ABS i ESP nie zawsze oznacza uszkodzenie samego czujnika, dlatego przed wymianą warto odczytać zapisany kod usterki i sprawdzić przewody oraz złącza.

Objawy uszkodzenia czujnika ABS

Jednoznacznym sygnałem dla kierowcy, że czujnik ABS wymaga naprawy, jest kontrolka wyświetlająca się na desce rozdzielczej. Mogą pojawić się również kontrolki ABS i ESP, a sterownik może zapisać błąd dotyczący zwarcia, przerwy w obwodzie albo nieprawidłowego sygnału z konkretnego koła.

Przykładowo komputer może pokazać zwarcie lub przerwę czujnika prawego tylnego. Samo skasowanie błędu nie oznacza jednak usunięcia przyczyny, ponieważ usterka może pojawić się ponownie po rozpoczęciu jazdy lub po kilku cyklach pracy samochodu.

• zapalenie kontrolki ABS;
• zapalenie kontrolki ESP;
• zapis błędu konkretnego koła;
• komunikat o zwarciu lub przerwie w obwodzie czujnika;
• powracający błąd po skasowaniu pamięci sterownika;
• brak działania układu ABS.

Dlaczego czujniki ABS się psują?

Czujniki ABS w samochodzie Kia Carnival mogą ulegać awariom ze względu na swoje specyficzne położenie, które sprawia, że są one w większym stopniu narażone na uszkodzenia lub zabrudzenie. Nawet najmniejsza warstwa kurzu czy pyłu może sprawić, że czujnik ABS nie zadziała prawidłowo.

Przyczyną awarii może być również przerwanie okablowania, zwarcie, zbyt duże luzy w łożyskach kół oraz przypadkowe uszkodzenie mechaniczne czujnika. Problem może dotyczyć także połączenia elektrycznego, przewodu poprowadzonego w nadkolu albo złącza ukrytego w pobliżu nadkola.

Gdzie znajduje się złącze czujnika?

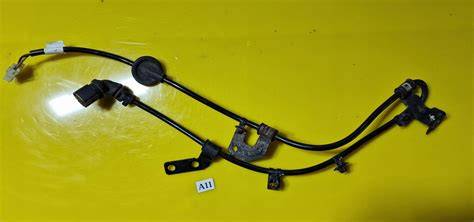

W przypadku tylnego czujnika przewód może wchodzić w nadkole i prowadzić do wnętrza auta. Złącze może znajdować się nad nadkolem, dlatego dostęp do niego bywa trudniejszy niż do samego czujnika przy piaście.

W niektórych przypadkach dotarcie do tylnego złącza wymaga wymontowania schowków z bagażnika oraz bocznej części zabudowy bagażnika. Przed rozpoczęciem demontażu warto prześledzić przebieg przewodu od koła, rozpiąć jego zaczepy i sprawdzić, dokąd prowadzi.

Sprawdzanie czujnika ABS

Diagnostykę należy rozpocząć od odczytania błędu sterownika ABS. Jeżeli komputer wskazuje konkretne koło, trzeba sprawdzić czujnik, przewód, złącze, mocowanie oraz element współpracujący z czujnikiem.

Warto skontrolować, czy przewód nie jest przetarty, przerwany albo przygnieciony. Należy również sprawdzić, czy złącze nie jest zabrudzone oraz czy jego styki są prawidłowo połączone. Samo odpięcie i ponowne podpięcie wtyczki może chwilowo usunąć objaw, ale nie naprawi uszkodzonego przewodu ani wadliwego czujnika.

Jeżeli błąd po skasowaniu powraca i ponownie dotyczy tego samego koła, prawdopodobieństwo trwałej usterki w obwodzie tego czujnika jest większe. Przed wymianą części trzeba jednak uwzględnić możliwość uszkodzenia pierścienia impulsowego, nadmiernego luzu łożyska lub problemu ze sterownikiem.

Wymiana czujnika ABS przy kole

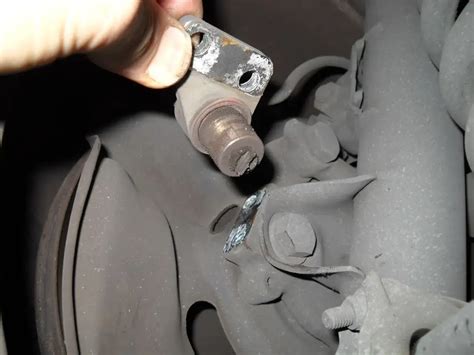

Wymontowanie czujnika ABS należy rozpocząć od koła. Przy zapieczonym elemencie można zastosować WD-40 i delikatnie wyjąć bolec czujnika. Następnie trzeba rozpiąć wszystkie zaczepy w nadkolu, zwalniając przewód, i przejść wzdłuż jego przebiegu do złącza.

Po odchyleniu nadkola w dół można uzyskać dostęp do złącza znajdującego się nad nadkolem. Złącze należy rozpiąć ostrożnie, aby nie uszkodzić przewodu ani obudowy wtyczki. Jeżeli nowy czujnik nie jest montowany od razu, górną część złącza można zabezpieczyć przed zabrudzeniem.

Nowy czujnik montuje się w odwrotnej kolejności: najpierw podłącza się złącze i układa przewód w zaczepach, a na końcu mocuje czujnik przy piaście. Przed włożeniem czujnika dobrze jest wyczyścić drobnym papierem ściernym otwór na wejściu bolca i posmarować go wazeliną techniczną.

Po osadzeniu czujnika należy wkręcić śrubę blokującą. Czas wymiany czujnika przy kole może wynosić około 15 minut, jednak dostęp do tylnego złącza może znacznie wydłużyć pracę, jeśli konieczny jest demontaż elementów bagażnika.

Kasowanie błędu po wymianie

Po zamontowaniu czujnika błąd można skasować komputerem diagnostycznym. W niektórych przypadkach po prawidłowym zamontowaniu kontrolka gaśnie samoczynnie, ale nie należy zakładać, że tak będzie zawsze.

Jeżeli kontrolka nadal świeci, trzeba ponownie odczytać pamięć sterownika. Powracający błąd może oznaczać problem z przewodem, złączem, pierścieniem impulsowym, łożyskiem koła albo nieprawidłowo dobraną część.

Dobór czujnika do Kia Carnival

Przy wyborze czujnika należy uwzględnić generację samochodu, silnik, rok produkcji, oś oraz stronę montażu. W przypadku Kia Carnival I i Kia Carnival II występują różne zastosowania zależne od wersji silnikowej i okresu produkcji.

Jedna z oferowanych specyfikacji dotyczy czujnika o dwóch biegunach, głębokości zabudowy 27,9 mm i długości przewodu 1370 mm. Takie parametry trzeba traktować jako dane konkretnej wersji części, a nie uniwersalne wartości dla każdego Kia Carnival.

Przed zakupem należy porównać starą część wizualnie ze zdjęciami oraz sprawdzić kody znajdujące się na starej części. W przypadku niepewności o właściwy dobór części zalecana jest weryfikacja według numeru VIN.

Numery porównawcze czujnika ABS

Dla wybranej wersji czujnika podawane są między innymi następujące numery porównawcze: HYUNDAI 0K56A43701, HYUNDAI 0K56A43701A, KIA 0K56A43701, KIA 0K56A43701A, ASHUKI I87641, BLUE PRINT ADG07128C, FISPA 84993, HOFFER 8290493, MAGNETI MARELLI 600000180520, NPS K568A00, SIDAT 84993, TRISCAN 818043195 oraz VEMO V53720018.

Numery porównawcze ułatwiają wyszukanie odpowiedniej części, ale nie zastępują sprawdzenia zastosowania względem wersji samochodu. W jednym modelu mogą występować różne warianty czujnika, dlatego sam numer katalogowy powinien być zestawiony z numerem VIN, stroną montażu i parametrami starej części.

Czujnik modułu sterownika ABS

W katalogach części można znaleźć również element opisany jako czujnik, moduł, sensor lub sterownik ABS montowany obok pompy ABS. Jest to część innego typu niż czujnik prędkości obrotowej koła, dlatego nie należy utożsamiać tych dwóch elementów.

Przykładowe zastosowanie dotyczy Kia Carnival I FL 2.9 CRDI 16V J3 CR o mocy 107 kW/144 KM, z manualną skrzynią pięciobiegową, produkowanej w latach 2001-2005, po liftingu. W opisie tej części wskazano sześć pinów oraz ślady użytkowania, co oznacza część używaną nadającą się do ponownego użytku.

Przed zamówieniem modułu należy dokładnie sprawdzić jego konstrukcję, liczbę pinów, położenie przy pompie ABS i zgodność z konkretnym układem hamulcowym. Moduł sterownika ABS nie jest zamiennikiem zwykłego czujnika zamontowanego przy kole.

Czujnik nowy czy używany?

W przypadku czujnika zamontowanego przy kole najważniejsza jest zgodność z wersją samochodu, prawidłowy stan przewodu i brak uszkodzeń mechanicznych. Część używana może być trudniejsza do oceny, ponieważ jej wcześniejsze warunki pracy i stan przewodu nie zawsze są znane.

W jednej z opisanych sytuacji zastosowano nowy oryginalny czujnik, ponieważ zamienniki nie były dostępne dla konkretnej wersji, a używany element uznano za mniej pewny. Nie jest to jednak uniwersalna zasada dla każdej odmiany Kia Carnival, ponieważ dostępność i jakość części zależą od konkretnego numeru oraz wersji układu.

Najbezpieczniejszy dobór opiera się na porównaniu numeru starej części, numeru VIN, strony montażu, parametrów przewodu i wyglądu elementu. Sam opis „czujnik ABS Kia Carnival” jest zbyt ogólny, aby zagwarantować zgodność.

Najważniejsze zasady przed wymianą

1. Odczytaj błąd zapisany w sterowniku ABS.
2. Ustal, którego koła dotyczy wskazanie.
3. Sprawdź przewód, zaczepy, złącze i stan izolacji.
4. Skontroluj, czy czujnik nie jest zabrudzony lub mechanicznie uszkodzony.
5. Uwzględnij stan łożyska koła i elementu impulsowego.
6. Porównaj numer starej części z numerem nowej.
7. Zweryfikuj zastosowanie według numeru VIN.
8. Po montażu ułóż przewód w oryginalnych zaczepach.
9. Skasuj błąd i sprawdź, czy nie pojawia się ponownie.

Wymiana czujnika ABS w Kia Carnival zwykle nie jest skomplikowana przy samym kole, ale tylne złącze może być ukryte nad nadkolem i wymagać dostępu od strony bagażnika. Najpierw warto potwierdzić usterkę pomiarem i diagnostyką, ponieważ identyczny objaw może powodować przerwany przewód, zabrudzone złącze, uszkodzony pierścień impulsowy albo nadmierny luz łożyska.
