Sprzęgło odśrodkowe do zagęszczarki – dobór, parametry, montaż i eksploatacja

Sprzęgło odśrodkowe do zagęszczarki odpowiada za płynne przekazanie napędu z silnika na przekładnię pasową i płytę wibracyjną. Właściwy dobór wymaga porównania średnicy wału, średnicy sprzęgła, szerokości oraz liczby pasków klinowych i sposobu mocowania.

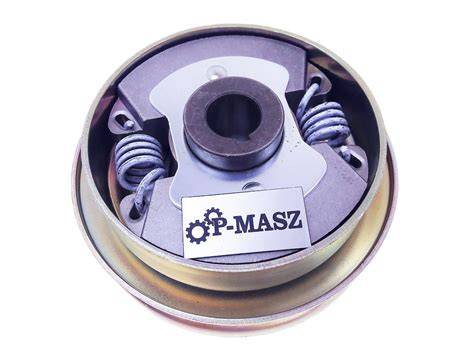

Opisany wariant ma średnicę zewnętrzną 140 mm, otwór mocujący na wał 25 mm, szerokość paska 17 mm i dwa paski klinowe. Jest to nowy zamiennik przeznaczony do większości zagęszczarek na polskim rynku, jednak przed montażem należy porównać wszystkie wymiary z układem napędowym konkretnej maszyny.

Najważniejsze dane techniczne

Jak działa sprzęgło odśrodkowe w zagęszczarce?

Sprzęgło odśrodkowe załącza napęd automatycznie wraz ze wzrostem obrotów silnika. Ciężarki odśrodkowe pokonują napięcie sprężyn i dociskają okładzinę do bieżni, płynnie łącząc silnik z przekładnią pasową.

Dzięki takiej pracy maszyna może rozpocząć działanie bez gwałtownego szarpnięcia, a elementy układu napędowego są lepiej chronione przed nagłym przeciążeniem. Płynne załączanie ogranicza również ryzyko zadławienia silnika podczas uruchamiania napędu.

Podwójny układ pasowy wykorzystuje dwa rowki na paski klinowe o szerokości 17 mm. Rozłożenie obciążenia na dwa paski pomaga stabilnie przenosić moment obrotowy i ograniczać poślizg oraz przegrzewanie podczas intensywnej pracy.

Znaczenie poszczególnych wymiarów

Średnica wału - 25 mm

Średnica otworu mocującego wynosi 25 mm, dlatego sprzęgło jest przeznaczone do silnika wyposażonego w wał o takiej średnicy. Oprócz samej średnicy trzeba sprawdzić sposób osadzenia sprzęgła oraz obecność i stan klina.

Sprzęgło odśrodkowe zagęszczarki na klin. Szybki montaż - otwór pod wał oraz gniazdo na klin ułatwiają prawidłowe osadzenie.

Średnica sprzęgła - 140 mm

Średnica zewnętrzna sprzęgła wynosi 140 mm. Ten wymiar powinien być zgodny z przestrzenią dostępną pod osłoną napędu oraz z położeniem koła pasowego współpracującego z paskami.

Zbyt duża średnica może powodować kolizję z osłoną lub innymi elementami maszyny, natomiast zastosowanie sprzęgła o innej średnicy może zmienić sposób przenoszenia napędu.

Szerokość pasków - 17 mm

Sprzęgło współpracuje z paskami klinowymi o szerokości 17 mm. Profil i szerokość paska muszą odpowiadać rowkom sprzęgła oraz drugiemu kołu pasowemu.

Nie należy łączyć elementów przeznaczonych do różnych szerokości pasków. W układzie z dwoma paskami oba paski powinny być jednakowego typu i długości.

Dwa paski klinowe

Ilość pasków klinowych: 2. Dwa rowki umożliwiają równomierne rozłożenie obciążenia i stabilniejsze przekazywanie mocy do przekładni pasowej.

Praca tylko z jednym paskiem nie jest zalecana, ponieważ konstrukcja przewiduje jednoczesną pracę dwóch pasków. Brak drugiego paska może pogorszyć przeniesienie mocy i przyspieszyć zużycie podzespołów.

Do jakich zagęszczarek pasuje ten wariant?

Pasuje do większości zagęszczarek na polskim rynku. O zastosowaniu decyduje jednak nie sama nazwa maszyny, lecz zgodność najważniejszych parametrów: wału 25 mm, średnicy sprzęgła 140 mm, pasków o szerokości 17 mm oraz układu na dwa paski klinowe.

Przed wymianą należy porównać średnicę wału, średnicę zewnętrzną sprzęgła, szerokość i liczbę pasków, sposób mocowania oraz ilość miejsca pod osłoną napędu. Warto także sprawdzić, czy istniejące koło pasowe i paski nie są już zużyte.

Objawy zużytego lub uszkodzonego sprzęgła

Rozpoznanie objawów zużytego sprzęgła w zagęszczarce jest kluczowe dla utrzymania jej sprawności i uniknięcia poważniejszych awarii. Jednym z najczęstszych symptomów jest ślizganie się sprzęgła, które objawia się spadkiem mocy i trudnościami w utrzymaniu stałej prędkości obrotowej.

Możesz zauważyć, że zagęszczarka pracuje głośniej niż zwykle, a jej wydajność jest wyraźnie niższa. Innym sygnałem ostrzegawczym mogą być wibracje i drgania, które przenoszą się na całą maszynę.

Te wibracje mogą być spowodowane nierównomiernym zużyciem elementów sprzęgła lub jego uszkodzeniem. Dodatkowo, warto zwrócić uwagę na hałasy dochodzące z okolic sprzęgła.

Stuki, piski lub szumy mogą wskazywać na zużycie łożysk lub innych elementów. W niektórych przypadkach, zużyte sprzęgło może powodować trudności w uruchomieniu zagęszczarki lub jej nagłe zatrzymywanie się podczas pracy.

Warto wtedy sprawdzić również stan pasków oraz ich napięcie, ponieważ poślizg, szarpnięcia i spadek siły uderzenia płyty nie zawsze wynikają wyłącznie z uszkodzenia sprzęgła.

Przygotowanie do wymiany

Przed rozpoczęciem pracy należy wyłączyć silnik i zabezpieczyć zagęszczarkę przed przypadkowym uruchomieniem. Dostęp do sprzęgła uzyskuje się po zdjęciu osłony napędu i poluzowaniu układu paskowego.

Przed montażem oczyść i odtłuść wał oraz gniazdo sprzęgła; sprawdź klin i rowek pod kątem zużycia. Należy także ocenić stan śruby mocującej, łożyska, pasków i współpracującego koła pasowego.

Demontaż starego sprzęgła

Odkręć śrubę zabezpieczającą i przy pomocy ściągacza zdejmij sprzęgło z osi silnika. Wypnij seger i wybij oś sprzęgła.

Duży seger trzyma łożysko, mały oś sprzęgła. Elementów nie należy usuwać uderzeniami w wał ani podważać w sposób, który może uszkodzić gniazdo, łożysko lub powierzchnię wału.

Do wymiany starego sprzęgła potrzebny jest ściągacz. Wystarczą standardowe narzędzia warsztatowe: klucz do śruby centralnej, ściągacz, jeśli wymieniasz stare sprzęgło, oraz szczelinomierz do ustawienia i sprawdzenia napięcia pasków.

Montaż nowego sprzęgła

Po zdjęciu starego elementu należy oczyścić wał i sprawdzić, czy klin prawidłowo pasuje do rowka. Nowe sprzęgło powinno zostać osadzone prosto, bez przekrzywienia i bez używania nadmiernej siły.

Po ustawieniu klinem i dokręceniu śruby sprzęgło jest gotowe do pracy. Śruba mocująca powinna być dokręcona zgodnie z zaleceniami producenta maszyny, a położenie sprzęgła należy sprawdzić względem drugiego koła pasowego.

Załóż dwa paski 17 mm jednakowego typu i długości; dociągnij ich napięcie zgodnie z zaleceniami producenta maszyny. Paski powinny pracować w jednej linii, bez przekoszenia i bez ocierania o osłonę.

Po pierwszych godzinach pracy skontroluj dokręcenie śruby mocującej i napięcie pasków; czynności powtarzaj okresowo.

Konserwacja i prawidłowa eksploatacja

Regularna konserwacja i odpowiednia eksploatacja sprzęgła w zagęszczarce to klucz do jego długowieczności i bezawaryjnej pracy. Przede wszystkim, należy regularnie sprawdzać stan sprzęgła i upewniać się, że nie ma na nim żadnych uszkodzeń mechanicznych, takich jak pęknięcia czy odkształcenia.

Ważne jest również, aby dbać o czystość sprzęgła i usuwać z niego wszelkie zanieczyszczenia, takie jak piasek, błoto czy kurz. Zanieczyszczenia te mogą powodować szybsze zużycie sprzęgła i obniżać jego wydajność.

Regularnie czyść osłony i okolice przekładni z pyłu, kontroluj napięcie pasków i okresowo sprawdzaj mocowanie na wale. Szczególną uwagę należy zwrócić na zabrudzenia powstające podczas zagęszczania podsypek, gruntu i materiałów sypkich.

Warto również regularnie smarować sprzęgło, aby zapewnić mu płynną pracę i zminimalizować tarcie. Smarowanie należy wykonywać wyłącznie w miejscach przewidzianych przez konstrukcję danego podzespołu, ponieważ zabrudzenie powierzchni roboczych sprzęgła lub pasków może powodować poślizg.

Znaczenie prawidłowego napięcia pasków

Nieprawidłowe napięcie pasków może powodować poślizg, przegrzewanie, hałas i spadek skuteczności zagęszczania. Zbyt luźne paski nie przenoszą prawidłowo mocy, natomiast zbyt mocno napięte zwiększają obciążenie łożysk, wału i sprzęgła.

Oba paski powinny mieć jednakową długość, typ i stopień zużycia. Jeżeli jeden pasek jest wyraźnie rozciągnięty lub uszkodzony, wymiana tylko pojedynczego elementu może spowodować nierównomierne obciążenie układu.

Eksploatacja zagęszczarki

Ponadto, należy pamiętać o prawidłowej eksploatacji zagęszczarki. Unikaj przeciążania maszyny i stosuj się do zaleceń producenta dotyczących dopuszczalnego obciążenia.

Przeciążanie zagęszczarki może prowadzić do szybszego zużycia sprzęgła i innych podzespołów. Nie należy również kontynuować pracy, gdy występuje wyraźny poślizg, nietypowe hałasy, nagłe zatrzymywanie się lub silne drgania.

Ważne jest również, aby regularnie sprawdzać stan oleju w silniku i wymieniać go zgodnie z zaleceniami producenta. Niedobór oleju lub jego zła jakość mogą negatywnie wpływać na pracę sprzęgła i prowadzić do jego uszkodzenia.

Jakość zamiennika

Jest to wysokiej klasy zamiennik wyprodukowany z surowców najwyższej jakości z dbałością o szczegóły. Jest to najwyższej jakości turecki zamiennik.

W przypadku części zamiennej najważniejsza pozostaje zgodność wymiarowa oraz prawidłowe dopasowanie do układu napędowego. Sama nazwa marki lub określenie zamiennika nie zastępują porównania średnicy wału, średnicy sprzęgła, profilu pasków i liczby rowków.

Najczęstsze błędy przy doborze

• Dobór sprzęgła wyłącznie na podstawie nazwy zagęszczarki.
• Pominięcie średnicy wału i zastosowanie elementu z innym otworem mocującym.
• Połączenie sprzęgła na dwa paski z jednym paskiem roboczym.
• Zastosowanie pasków o innej szerokości niż szerokość rowków sprzęgła.
• Brak kontroli stanu klina, rowka i śruby mocującej.
• Montaż bez sprawdzenia osiowości sprzęgła i drugiego koła pasowego.
• Praca z nadmiernie luźnymi albo zbyt mocno napiętymi paskami.
• Ignorowanie poślizgu, hałasu, szarpnięć i nietypowych drgań.

Kontrola po montażu

Po zamontowaniu sprzęgła należy ręcznie obrócić układ napędowy i sprawdzić, czy paski poruszają się swobodnie. Trzeba również upewnić się, że nic nie ociera o osłonę i że sprzęgło nie ma wyczuwalnego bicia.

Pierwsze uruchomienie powinno odbyć się na biegu jałowym, z założoną osłoną napędu i bez osób znajdujących się w pobliżu ruchomych elementów. Po krótkiej pracy należy ponownie sprawdzić mocowanie, napięcie pasków, temperaturę podzespołów i ewentualne nietypowe dźwięki.

Jeśli pojawi się poślizg przy starcie, spadek siły uderzenia płyty, wyczuwalne szarpnięcia lub hałas, warto sprawdzić także stan pasków i ich napięcie.

Zastosowanie zagęszczarki

Sprzęgło pracuje w układzie napędowym używanym między innymi podczas układania kostki brukowej, zagęszczania podsypek, przygotowania podłoża pod tarasy, ogrodzenia i małą architekturę oraz napraw chodników i dojazdów.

W takich warunkach układ napędowy jest narażony na pył, obciążenia udarowe, częste uruchamianie i zmienne obciążenie płyty wibracyjnej. Dlatego znaczenie mają prawidłowe wymiary, stabilne osadzenie oraz regularna kontrola pasków i mocowania.

Najczęściej zadawane pytania

Czy sprzęgło pasuje do każdej zagęszczarki?

Nie. Pasuje do większości zagęszczarek na polskim rynku, ale przed montażem należy potwierdzić zgodność wału 25 mm, średnicy sprzęgła 140 mm, szerokości pasków 17 mm i układu na dwa paski klinowe.

Czy do montażu potrzebne są specjalne narzędzia?

Do standardowej wymiany potrzebne są podstawowe narzędzia warsztatowe oraz ściągacz do zdjęcia starego sprzęgła z osi silnika. Przydatny jest również szczelinomierz do sprawdzenia ustawienia i napięcia pasków.

Czy można pracować tylko na jednym pasku?

Nie zaleca się tego. Konstrukcja przewiduje pracę dwóch pasków jednocześnie, co zapewnia prawidłowe przeniesienie mocy i trwałość podzespołów.

Jakie są najczęstsze objawy zużycia?

Najczęstsze objawy to poślizg przy starcie, spadek mocy, spadek siły uderzenia płyty, szarpnięcia, hałas, nadmierne drgania i nagłe zatrzymywanie się zagęszczarki.

Jak przedłużyć żywotność sprzęgła?

Należy regularnie czyścić osłony i okolice przekładni z pyłu, kontrolować napięcie pasków, sprawdzać mocowanie na wale, unikać przeciążania maszyny i przestrzegać zaleceń producenta zagęszczarki.

Czy sprzęgło można smarować?

Warto regularnie smarować sprzęgło, aby zapewnić mu płynną pracę i zminimalizować tarcie. Smarowanie powinno obejmować wyłącznie elementy przeznaczone do smarowania i nie może zabrudzić okładzin ani pasków.
