Alternator–rozrusznik: jaki przewód wybrać i jak go podłączyć?

Przewód łączący alternator z rozrusznikiem jest przewodem prądowym dużego przekroju. W typowym układzie jego zadaniem jest przenoszenie energii elektrycznej z alternatora do rozrusznika, a następnie do przewodu prowadzącego do dodatniego bieguna akumulatora. Na tym przewodzie napięcie instalacji występuje przez cały czas, dlatego jego uszkodzenie może doprowadzić do zwarcia, przegrzania, a nawet pożaru.

Do rozrusznika dochodzą 3 przewody: cienki (zacisk 50 - stacyjka), gruby od alternatora do rozrusznika, najgrubszy (bezpośredni plus z aku). Na najgrubszym i tym o "średniej" grubości jest cały czas aktualne napięcia akumulatora (tudzież instalacji).

Jaką funkcję pełni przewód alternator-rozrusznik?

Przewód alternator-rozrusznik tworzy główne połączenie dodatniego obwodu ładowania. Odpowiada za przeniesienie energii elektrycznej pomiędzy alternatorem, rozrusznikiem a resztą instalacji, co ma kluczowe znaczenie dla ładowania akumulatora oraz niezawodnego uruchamiania silnika.

To, że przewód prądowy idzie najpierw na rozrusznik a dopiero potem do akumulatora jest podyktowane tylko i wyłącznie kwestią budowy pojazdu: najczęściej tak jest prądowi "po drodze"; by uniknąć kładzenia obok siebie tych samych przewodów. Gdybyśmy założyli, że rozrusznik jest po jednej stronie silnika a alternator po przeciwnej (np w jakimś ciągniku) i opisane wcześniej połączenie nie było konieczne - przewód może iść prosto z altera do akumulatora.

Niezależnie czy masz prądnicę czy alternator przewód zaczyna się na "+" akumulatora a kończy na rozruszniku i w większości idzie przez wewnętrzny tunel. Od alternatora idą dwa przewody jeden grubszy od B+ (chyba brązowy ) do rozrusznika , cieńszy od regulatora do kontrolki ładowania.

Jaki przewód zastosować?

Podstawą jest tutaj wykorzystanie solidnego przewodu dopasowanego do danego modelu pojazdu. Przewód powinien mieć odpowiedni przekrój, właściwą długość, odporność na temperaturę oraz końcówki pasujące do zacisków alternatora i rozrusznika.

Przewód alternator-rozrusznik w tym zastosowaniu jest elementem o wzmocnionej konstrukcji, przystosowanym do pracy w komorze silnika o podwyższonej temperaturze. Zastosowane materiały izolacyjne oraz odpowiednio dobrany przekrój przewodnika ograniczają spadki napięcia i straty energii, co wspiera stabilną pracę układów elektronicznych.

Przyjmuje się 8A na każdy 1mm^2, ale grubszy nie zaszkodzi. Przewód od altka do rozrusznika ma 4mm^2.

W praktyce nie należy dobierać przewodu wyłącznie na podstawie jego zewnętrznej grubości. Liczą się przede wszystkim przekrój przewodnika, jakość miedzi, trwałość izolacji, sposób zakończenia przewodu oraz jego dopasowanie do fabrycznej trasy. Zbyt mały przekrój może powodować spadki napięcia i nagrzewanie się przewodu, natomiast niewłaściwie wykonane końcówki mogą zwiększyć opór połączenia.

Oryginalny przewód BMW do konkretnych modeli

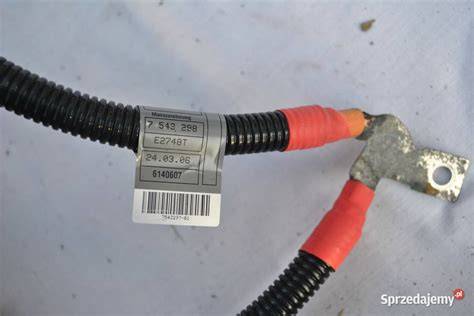

BMW F10 F11 LCI M5 F13 M6 S63N Przewód Kabel Alternator Rozrusznik to oryginalny element instalacji elektrycznej z kategorii Przewody, wiązki i złącza, przeznaczony do wymagających jednostek napędowych BMW z serii M.

Prezentowany przewód jest elementem fabrycznego okablowania stosowanego w modelach BMW F10, F11 LCI, M5 oraz F13 M6 z jednostką S63N. Odpowiada za przeniesienie energii elektrycznej pomiędzy alternatorem, rozrusznikiem a resztą instalacji, co ma kluczowe znaczenie dla ładowania akumulatora oraz niezawodnego uruchamiania silnika.

Jako część z grupy Przewody, wiązki i złącza, przewód ten jest zaprojektowany pod kątem odpowiedniego przekroju, odporności na temperaturę oraz obciążenia prądowe typowe dla mocnych silników benzynowych BMW M. Zastosowanie oryginalnego komponentu pozwala zachować zgodność z fabryczną specyfikacją pojazdu.

Do najważniejszych cech należą: fabryczne zakończenia dopasowane do złączy alternatora i rozrusznika w jednostce S63N, odporność na drgania typowe dla mocnych silników V8 BMW M, konstrukcja zgodna z wymaganiami producenta pojazdu.

Dzięki temu przewód może być stosowany jako bezpośredni zamiennik elementu montowanego na pierwszym wyposażeniu, bez konieczności przeróbek instalacji.

Podłączenie alternatora

Zamontowany w samochodzie alternator określa się mianem prądnicy. Ta część odpowiada za generowanie prądu przemiennego. Przekładając to na język użytkownika pojazdu - oznacza to, że alternator produkuje prąd oraz ładuje akumulator podczas jazdy.

Podczas pracy silnika, sprawnie działający alternator odpowiada za zmianę pola magnetycznego. To następnie przepływa przez uzwojenia stojana. Skonstruowany jest z nieruchomego stojana, złożonego z izolowanej ramki, w której znajdują się trzy uzwojenia.

Każde z nich rozłożone jest pod kątem 120 stopni, przez co dokładnie zakrywa cały obwód elementu. Wewnątrz znajduje się wirnik, którego obracanie się generuje pole magnetyczne. Ładowanie alternatora wspomagane jest przez pasek napędowy, który napędzany jest przez wał korbowy silnika podczas jego pracy.

Prawidłowe podłączenie alternatora ma w tym przypadku ogromne znaczenie. Dodatni biegun na akumulatorze musi łączyć się ze śrubą alternatora, która oznaczona została, jako +B. Biegun ujemny powinien łączyć się z masą pojazdu.

• „S” do bieguna dodatniego,
• „IG” do bieguna dodatniego,
• „L” do plusa na stacyjce.

W konkretnym pojeździe oznaczenia zacisków i sposób prowadzenia wiązki należy potwierdzić na schemacie instalacji lub na podstawie fabrycznego przewodu, ponieważ nie wszystkie alternatory mają identyczne oznaczenia pomocniczych styków.

Podłączenie rozrusznika

Głównym zadaniem rozrusznika jest zapewnienie rozruchu samochodu - nawet w bardzo niskich temperaturach. Podstawą w tym przypadku jest sprawnie działająca instalacja elektryczna samochodu. W przeciwnym razie może dojść do poważnej usterki.

Cienki przewód podłączony do zacisku 50 jest przewodem sterującym uruchamiającym rozrusznik. Napięcie na nim pojawia się po przekręceniu stacyjki lub podczas wciśnięcia przycisku uruchamiania silnika.

Przewód alternator-rozrusznik oraz najgrubszy przewód zasilający pozostają pod napięciem także wtedy, gdy silnik nie pracuje, ponieważ są połączone z dodatnim biegunem akumulatora. Z tego powodu przypadkowe zetknięcie końcówki przewodu z masą może wywołać bardzo duży prąd zwarciowy.

Bezpieczna wymiana przewodu

Warto zrobić to przy odłączonym aku.bo o kolejne zwarcie nietrudno. Przed rozpoczęciem pracy należy odłączyć ujemny przewód akumulatora i zabezpieczyć go przed przypadkowym kontaktem z biegunem.

Wymiana przewodu nie powinna być trudna. Odkręca się nakrętkę 13mm na rozruszniku i 10mm na alternatorze.

Jeśli stary przewód jest zjarany to go obcinasz i dajesz nowy , od ciebie zależy czy ta sama droga. Warto podnieść kanapę i zobaczyć czy nie ucierpiała wiązka tz. Izolacja.

Przewód należy poprowadzić w sposób zapewniający ochronę przed wysoką temperaturą, ruchomymi elementami, ostrymi krawędziami i drganiami silnika. Nie powinien być naprężony ani układany tak, aby ocierał się o elementy nadwozia lub zawieszenia.

Warto zrobić dłuższy przewód. Silnik w Maluch po prostu trzęsie się. Dłuższy przewód = mniej drgań/cm.

Przy wykonywaniu przewodu z końcówkami oczkowymi istotne jest trwałe i prawidłowe zaciśnięcie końcówek. Do zaciskania końcówek warto kupić zaciskarkę z wymiennymi szczękami. Raz użyjesz i zobaczysz różnicę pomiędzy przewodem zaciśniętym kombinerkami a profesjonalnie.

Dlaczego przewód może się przegrzewać?

Przewód może ulec uszkodzeniu wskutek przetarcia izolacji o wahacz, ale równie możliwe było odpadnięcie końcówki na rozruszniku i zwarcie tym luźnym końcem do najbliższego elementu na masie.

Zwarcie w tym miejscu poza przetarciem izolacji może powstać po uszkodzeniu się diod w alternatorze. Jeżeli przewód przepalił się, trzeba sprawdzić nie tylko sam kabel, lecz także alternator, zaciski, punkty masowe i przebieg całej wiązki.

Przyczyną przegrzania może być również luźne lub skorodowane połączenie. Zwiększony opór w miejscu styku powoduje miejscowe wydzielanie ciepła, szczególnie podczas ładowania akumulatora i pracy rozrusznika. Sama wymiana przewodu bez usunięcia przyczyny zwarcia lub złego styku może doprowadzić do ponownego uszkodzenia.

Jak sprawdzić przewód i alternator?

Jeśli przewód od strony rozrusznika masz odkręcony to nie ma przejścia do karoserii to ok , tylko czy ten przewód ma przejście pomiędzy altek- rozrusznik możliwe ze mógł się przepalic (dość duży prąd idzie).

Można zmierzyć rezystancję pomiędzy B+ i masą. Powinna być duża kilkadziesiąt kOhm.

Multimetry mają to do siebie, że w warunkach warsztatowych pokazują wartości pośrednie, które trudno zinterpretować. Dlatego sam pomiar rezystancji nie zawsze pozwala jednoznacznie ocenić stan alternatora, szczególnie gdy w obwodzie znajdują się diody i uzwojenia.

Co do próbnika z żarówki to stara, ale sprawdzona metoda. Po podmianie na nowy przewód przed podłączeniem do B+ w obwód wstawiamy na chwilę żarówkę 12V/21W np. taką od kierunkowskazu. Jeśli świeci znaczy że zwarcie jest w alternatorze.

Próbę należy wykonywać ostrożnie i wyłącznie przy właściwie zabezpieczonym obwodzie. Jeżeli żarówka świeci jasno po odłączeniu przewodu od alternatora, może to wskazywać na zwarcie po stronie instalacji. Jeżeli świeci po podłączeniu do zacisku B+, podejrzenie kieruje się w stronę alternatora lub jego diod.

Aby alternator sprawdzić musisz doprowadzić przewód z wzbudzenia (ten od rozrusznika ) uruchomic auto i sprawdzić napięcie na akumulatorze lub na b+.

Aktualnie sprawdź czy masz lądowanie na Aku i czy kontrolka się swieci na zapłonie i po uruchomieniu.

Objawy uszkodzonego przewodu alternator-rozrusznik

• brak ładowania akumulatora,
• niestabilne napięcie instalacji elektrycznej,
• problemy z uruchomieniem silnika,
• nagrzewanie się przewodu lub końcówek,
• nadtopiona albo przetarta izolacja,
• zapach spalenizny lub dym w komorze silnika,
• kontrolka ładowania świecąca po uruchomieniu silnika,
• okresowe zaniki zasilania po poruszeniu wiązką.

Niewłaściwie dobrane okablowanie może prowadzić do problemów z rozruchem, niestabilnego napięcia lub uszkodzeń innych podzespołów elektrycznych. W przypadku przewodu dużoprądowego szczególnie ważne są stan izolacji, jakość połączeń i prawidłowe zamocowanie przewodu.

Oryginalny przewód BMW a uniwersalny zamiennik

Zastosowanie oryginalnego przewodu w samochodach BMW M5 F10/F11 LCI oraz M6 F13 przynosi szereg praktycznych korzyści serwisowych i eksploatacyjnych:

• Kompatybilność z fabryczną instalacją - dopasowana długość, kształt prowadzenia i typ złączy ułatwiają montaż oraz minimalizują ryzyko błędów przy podłączaniu.
• Stabilne parametry elektryczne - przewód zaprojektowany pod konkretne obciążenia prądowe silnika S63N wspiera prawidłowe ładowanie i rozruch.
• Bezpieczeństwo układu elektrycznego - właściwa izolacja i konstrukcja ograniczają ryzyko przegrzania, przetarć czy zwarć w komorze silnika.

Oferowany przewód pochodzi z oryginalnej instalacji BMW i jest elementem używanym, co czyni go atrakcyjnym rozwiązaniem dla użytkowników poszukujących części OEM w rozsądnym budżecie.

Tego typu komponent jest szczególnie przydatny przy:

• naprawach układu rozruchowego w modelach M5 i M6,
• usuwaniu problemów z ładowaniem akumulatora wynikających z uszkodzeń okablowania,
• przywracaniu fabrycznej konfiguracji instalacji elektrycznej po wcześniejszych modyfikacjach.

Dzięki zachowaniu oryginalnej geometrii i punktów mocowania przewód można włączyć do istniejącej wiązki bez ingerencji w konstrukcję pojazdu, co jest korzystne zarówno pod względem technicznym, jak i późniejszej diagnostyki.

Przykładowy numer przewodu i zastosowanie w innych BMW

Przewód alternator-rozrusznik 12527789222 jest stosowany w wybranych modelach BMW, między innymi E46, E53, E60, E61, E63 LCI, E64 LCI, E65, E66, E83, E90, E91 oraz E92.

Przewód alternator-rozrusznik 12 52 7789222 do BMW 3' E46, BMW X5 E53, BMW 5' E60, BMW 5' E60 LCI - E60N, BMW 5' E61, BMW 5' E61 LCI - E61N, BMW 6' E63 LCI - E63N, BMW 6' E64 LCI - E64N, BMW 7' E65, BMW 7' E66, BMW X3 E83, BMW X3 E83 LCI - E83N, BMW 3' E90, BMW 3' E90 LCI - E90N, BMW 3' E91, BMW 3' E91 LCI - E91N, BMW 3' E92 oraz BMW 3' E92 LCI - E92N.

Numer części nie jest jednak wystarczającą podstawą do montażu w każdym samochodzie. Przed wyborem należy porównać model, wersję silnikową, rok produkcji, przebieg przewodu, kształt końcówek i sposób mocowania.

Przewód alternator-rozrusznik a rozrusznik-alternator 48 V

Przewód alternator-rozrusznik w opisanym układzie nie jest tym samym elementem co rozrusznik-alternator stosowany w samochodach z technologią miękkiej hybrydy.

Jedną z takich innowacji była technologia „miękkiej hybrydy” (MHEV), która zawiera rozrusznik-alternator i akumulator litowo-jonowy pracujący na napięciu 48 V.

Rozrusznik-alternator odpowiedzialny za uruchomienie silnika, wytwarzanie energii elektrycznej, generowanie dodatkowego momentu obrotowego podczas gwałtownego przyspieszania, a także odzyskiwanie energii hamowania.

Obecnie istnieją dwie podstawowe konstrukcje rozrusznika-alternatora: rozrusznik-alternator pasowy (BSG) i zintegrowany rozrusznik-alternator (ISG).

Rozrusznik-alternator pasowy jest zintegrowany z napędem dodatkowego wyposażenia silnika spalinowego (Front End Accessory Drive (FEAT)). W tej konstrukcji rozrusznik‑alternator zastępuje zwykły alternator pod względem roli i instalacji (montażu).

Wbudowany rozrusznik-alternator (ISG) zastępuje koło zamachowe silnika, co zapewnia wyższą moc wyjściową i moment obrotowy w porównaniu z rozrusznikiem-alternatorem pasowym.

Informacje dotyczące instalacji 48 V nie powinny być bezpośrednio stosowane do klasycznego przewodu alternator-rozrusznik w samochodzie z instalacją 12 V. W układzie 48 V występują inne podzespoły, sterowanie i zasady bezpieczeństwa.

Najważniejsze zasady doboru i montażu

1. Sprawdź numer części, model samochodu i wersję silnikową.
2. Porównaj przekrój przewodu, długość, końcówki oraz punkty mocowania.
3. Odłącz akumulator przed odkręceniem przewodu dużoprądowego.
4. Sprawdź, czy stary przewód nie został przetarty o elementy silnika lub nadwozia.
5. Skontroluj zaciski alternatora, rozrusznika i połączenia masowe.
6. Poprowadź przewód z dala od wysokiej temperatury, ruchomych elementów i ostrych krawędzi.
7. Po montażu zmierz napięcie akumulatora i sprawdź działanie kontrolki ładowania.
8. Jeżeli przewód ponownie się nagrzewa lub przepala, nie ograniczaj się do jego wymiany, lecz sprawdź alternator i cały obwód ładowania.

Wszelkie prace związane z instalacją elektryczną auta warto powierzać profesjonalnym zakładom mechaniki samochodowej. Często brak wiedzy kierowców z zakresu montażu tych elementów skutkuje uszkodzeniem lub całkowitym unieruchomieniem pojazdu.
