Awaria lewej elektrycznej szyby w Seacie Toledo — przyczyny i naprawa

Awaria lewej elektrycznej szyby w Seacie Toledo może wynikać z uszkodzenia przełącznika, przerwania przewodów w przelotce drzwi, problemu ze złączem przy siłowniku, zablokowania prowadnic lub uszkodzenia mechanizmu i silnika podnośnika. Jeżeli szyba opuszcza się, ale nie chce się podnieść, a po wielokrotnym naciskaniu przycisku czasami zaczyna działać, pierwszym podejrzanym jest przełącznik albo połączenie elektryczne.

Jeżeli nie działa zarówno przycisk w lewych drzwiach, jak i przycisk na centralnym panelu, usterki należy szukać dalej niż w jednym przełączniku. W takiej sytuacji trzeba sprawdzić bezpieczniki, przekaźnik, przewody między drzwiami a nadwoziem, kostki i styki przy silniku oraz sam podnośnik szyby.

Najczęstsze objawy awarii lewej szyby

Hałas podczas opuszczania szyby, niemożność dokładnego jej zamknięcia, brak reakcji na przycisk sterowania - to najczęstsze objawy awarii elektrycznych podnośników szyb w samochodach. Awaria jest co prawda niegroźna dla bezpieczeństwa jazdy, ale równocześnie eliminuje pojazd z użytkowania.

• Przerywana praca podnośnika (podnośnik zatrzymuje się w trakcie pracy);
• Szyba zamyka się niedokładnie, jakby zeszła z prowadnicy (wystaje) albo nie dotyka do górnej krawędzi okna;
• Szyba bardzo hałasuje podczas ruchu;
• Szyba uderza z dużą siłą podczas zamykania w górną ramę okna;
• Szyba nie reaguje na naciskanie przycisku sterującego.

Co oznacza, że szyba opuszcza się, ale nie podnosi?

Jeśli szyba opuszcza się, ale przy próbie zamknięcia mechanizm nie reaguje, możliwa jest awaria przełącznika. Czasami przełącznik nie styka, a problem może dotyczyć również połączenia elektrycznego.

Często w samym przycisku wysiada tzw. huśtawka i to należy delikatnie rozebrać, wyczyścić i ewentualnie podgiąć huśtawkę lub wymienić ją z innego przełącznika. Taki sposób naprawy jest tylko jedną z możliwości i nie przesądza, że właśnie przełącznik jest uszkodzony.

Jeżeli podczas naciskania przycisku słychać pracę silnika, lecz szyba nie przesuwa się prawidłowo, przyczyną mogą być zablokowane prowadnice, uszkodzone linki, luźne mocowania albo uszkodzony mechanizm podnoszenia. Jeżeli nie słychać żadnej reakcji, większe znaczenie mają przełącznik, zasilanie, przewody, złącza, przekaźnik lub silnik.

Budowa układu elektrycznej szyby

We wnętrzu drzwi samochodu znajduje się:

• Sterownik (może być podłączony do komputera komfortu w autach klasy D i E);
• Silnik elektryczny;
• Mechanizm podnoszenia szyby, wyposażony w blokady do podtrzymywania szyby;
• Przewody elektryczne, które pełnią rolę zasilającą i sterującą.

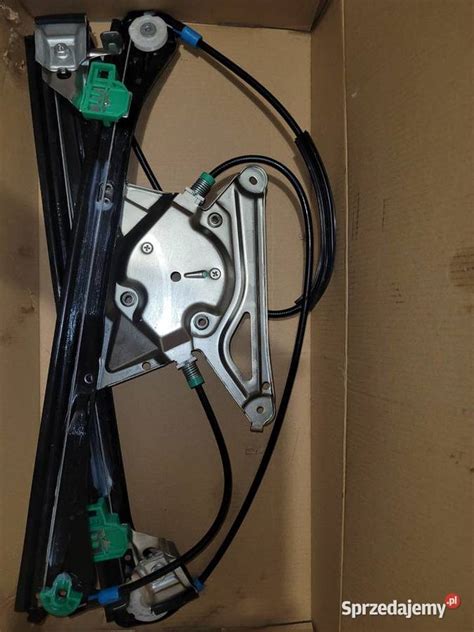

Typowe rozwiązanie to element metalowy o kształcie trapezu, koło z tworzywa, linka stalowa o określonej długości i element podtrzymujący szybę, zazębiający się aby blokować szybę w pozycji zamkniętej (układ ząbków z tworzywa).

Gdy naciskasz przycisk, silniczek napędza linki, które przesuwają szybę w prowadnicach w górę lub w dół. Mechanizm podnoszenia szyby działa sprawnie, gdy wszystkie jego komponenty są w dobrym stanie technicznym.

Przyczyny awarii lewej elektrycznej szyby w Toledo

Uszkodzony przełącznik

Przełącznik może nie stykać, mieć zużyte styki albo uszkodzoną wewnętrzną „huśtawkę”. Objawem bywa konieczność wielokrotnego naciskania przycisku, naciskania go pod określonym kątem albo chwilowe działanie szyby po poruszaniu przełącznikiem.

Warto sprawdzić miernikiem przycisk sterowania, ewentualnie podmienić go na sprawny i dokładnie skontrolować jego styki. Jeżeli lewa szyba nie działa z przycisku w drzwiach, ale działa z panelu centralnego, podejrzenie przełącznika jest szczególnie uzasadnione.

Przerwany przewód w przelotce drzwi

Sprawdź kable na łączeniach drzwi, jest zimno może któryś miał dosyć zimy i po prostu pękł. Uszkodzenie przewodu może być skutkiem wieloletniego zginania wiązki w gumowej osłonie między drzwiami a karoserią.

Uszkodzone przewody zasilająco-sterujące mogą być zaśniedziałe, przerwane albo uszkodzone wraz z gumową osłoną, która chroni przewody prowadzone pomiędzy drzwiami a karoserią. W przypadku lewej szyby trzeba sprawdzić przewody zarówno pod kątem zasilania, jak i sterowania silnikiem.

Zaśniedziałe złącze lub luźna kostka

Może nie łączyć na kostce przy siłowniku szyby w drzwiach. Wilgoć dostająca się do drzwi może powodować korozję styków i okresową utratę połączenia.

Warto dokładnie sprawdzić styki w module komfortu, czy nie są zaśniedziałe. W przypadku lekkiej korozji pomocne może być oczyszczenie styków środkiem do czyszczenia kontaktów elektrycznych.

Uszkodzone lub zablokowane prowadnice

Jeśli pojawi się zablokowanie lub zużycie elementów, mogą wystąpić problemy, takie jak opadająca szyba elektryczna w samochodzie. Zanieczyszczone albo uszkodzone prowadnice mogą blokować ruch szyby i przeciążać silnik.

Brak smaru, który wysycha albo spływa na przestrzeni lat, powoduje zacieranie się mechanizmu. Mechanizm nie był smarowany i doszło do jego zablokowania.

Zużyty lub uszkodzony mechanizm podnoszenia

W podnośniku może znajdować się jeden słaby element, na przykład wykonany z tworzywa, który się łamie i uniemożliwia działanie całego mechanizmu. Uszkodzenie linek albo mocowań może powodować opadanie szyby, nierówną pracę i problemy z domknięciem.

Jeśli szyba w samochodzie opada samoczynnie, przyczyną jest najczęściej uszkodzenie linek lub mechanizmu podnoszenia. Zużyte prowadnice mogą nie utrzymywać szyby w stałej pozycji, co prowadzi do jej opadania.

Uszkodzony silnik elektryczny

Silnik elektryczny może ulec spaleniu wskutek zwarcia albo zbyt intensywnego używania urządzenia. Możliwe jest również jego zatarcie lub przeciążenie przez zablokowany mechanizm.

Jeżeli do silnika dochodzi prawidłowe zasilanie, a mimo to nie reaguje, należy brać pod uwagę jego uszkodzenie. Jeżeli podłączony, sprawny silniczek również nie wywołuje reakcji, bardziej prawdopodobny staje się problem z zasilaniem, przewodami, złączem albo sterowaniem.

Bezpiecznik, przekaźnik lub moduł sterujący

Pierwsza rzecz, którą należy sprawdzić w przypadku awarii jakiegokolwiek elementu zasilanego elektrycznie to bezpiecznik. Skrzynka bezpieczników znajduje się pod kierownicą.

Sama wymiana bezpiecznika to dopiero początek. Awaria może się powtórzyć. Jeśli doszło do przepalenia bezpiecznika, gdzieś w układzie jest zwarcie.

Mogło też dojść do uszkodzenia przekaźnika, odpowiedzialnego za działanie elektrycznie sterowanych szyb. Przekaźnik może znajdować się w skrzynce pod kierownicą, wraz z bezpiecznikami albo w skrzynce pod maską auta.

Diagnostyka krok po kroku

1. Ustal zakres awarii

Najpierw sprawdź, czy nie działa wyłącznie lewa przednia szyba, czy również lewa tylna szyba, centralny zamek, lusterka i podświetlenie panelu. Prawa strona może działać bez zarzutu, mimo że lewa strona ma przerwę w zasilaniu lub komunikacji.

Ważne jest również sprawdzenie, czy szyba nie działa z żadnego przycisku. Jeżeli nie działa ani przycisk w drzwiach, ani przycisk na centralnym panelu, usterka prawdopodobnie znajduje się we wspólnym obwodzie, wiązce, złączu, module albo silniku.

2. Sprawdź bezpieczniki

Sprawdź wszystkie bezpieczniki, a nie tylko ten opisany jako związany z szybami. Po zwarciu w instalacji elektrycznej może przestać działać jednocześnie kilka układów.

W przypadku zwarcia, do którego doszło podczas wymiany żarówki w bagażniku, po połączeniu plusa z minusem mogą przestać działać elektryczne szyby i zamek centralny. Nawet jeśli bezpiecznik wygląda prawidłowo, warto sprawdzić go miernikiem lub próbnikiem.

3. Sprawdź zasilanie i masę

Jeśli drzwi mają zasilanie, bo świeci się lampka na dole, nie oznacza to jeszcze, że do silnika szyby dociera prawidłowe zasilanie. Oświetlenie drzwi może korzystać z innego obwodu niż podnośnik szyby.

Pomiar należy wykonać przy wciśniętym przycisku podnoszenia i opuszczania. Brak napięcia przy silniku kieruje diagnostykę w stronę bezpiecznika, przekaźnika, przełącznika, przewodów, złącza lub modułu sterującego.

4. Sprawdź przełącznik

Sprawdź miernikiem przycisk sterowania, ewentualnie podmień go na sprawny. Należy sprawdzić, czy przełącznik zmienia stan elektryczny w obu kierunkach.

Jeżeli przycisk działa tylko po dłuższym naciskaniu, można delikatnie rozebrać przełącznik, wyczyścić styki i ewentualnie podgiąć wewnętrzną huśtawkę. Jeżeli po czyszczeniu objaw pozostaje, przełącznik należy wymienić.

5. Skontroluj wiązkę w przelotce

Dokładnie sprawdź przewody na połączeniu drzwi z karoserią. Nie wystarczy obejrzeć zewnętrznej izolacji, ponieważ przewód może być przerwany wewnątrz.

W przypadku uszkodzonych przewodów można zastosować całą nową wiązkę przewodów, prowadzących do drzwi, albo wymienić jeden konkretny przewód (są specjalne zestawy naprawcze).

6. Sprawdź kostki i moduł komfortu

Dokładnie sprawdź styki w module komfortu, czy nie są zaśniedziałe. Należy również skontrolować kostkę przy silniku szyby i wszystkie połączenia w drzwiach.

W Seacie Toledo II po problemach z zasilaniem lub rozładowanym akumulatorem diagnostyka może pokazać brak komunikacji z modułem drzwi na wszystkich czterech drzwiach: J-386, J-387, J-388 i J-389.

W przypadku braku komunikacji ze wszystkimi modułami drzwi nie należy od razu wymieniać modułu komfortu. Najpierw trzeba sprawdzić wspólne zasilanie, masę, przewody komunikacyjne, bezpieczniki, połączenia i ewentualne skutki zwarcia.

7. Odczytaj błędy przez OBDII

W samochodzie jest dużo ukrytych sterowników i modułów, w które możesz „wejść” za pośrednictwem gniazda OBDII. Diagnostyka może wskazać brak komunikacji, błąd sterownika, zwarcie albo problem z mechanizmem podnoszenia szyby.

Samo skasowanie błędów nie naprawia usterki. Jeżeli przyczyną jest przerwany przewód, uszkodzony sterownik, zaśniedziałe złącze albo silnik, błąd pojawi się ponownie po ponownym uruchomieniu układu.

Naprawa mechaniczna i elektryczna

Czyszczenie i smarowanie

Jeśli problem powodują zanieczyszczone prowadnice albo zatarcie mechanizmu, należy zdemontować boczek drzwi, oczyścić elementy i sprawdzić, czy szyba przesuwa się bez nadmiernego oporu. Do smarowania warto użyć standardowego smaru białego.

Smarowanie mechanizmu jest trudne, bo trzeba zdemontować boczek drzwi. Niewiele osób o tym pamięta. Samo czyszczenie i nasmarowanie może pomóc, ale w przypadku pękniętej linki, zużytego koła zębatego lub uszkodzonego mocowania nie zastąpi wymiany części.

Naprawa przewodów i złączy

Zaśniedziałe styki należy oczyścić środkiem do czyszczenia kontaktów elektrycznych, a luźne połączenia zabezpieczyć przed ponownym zawilgoceniem. Przerwany przewód trzeba naprawić w sposób odporny na ciągłe zginanie w przelotce.

W przypadku uszkodzonych przewodów można zastosować całą nową wiązkę przewodów, prowadzących do drzwi, albo wymienić jeden konkretny przewód (są specjalne zestawy naprawcze).

Wymiana mechanizmu

W przypadku uszkodzenia mechanizmu montuje się cały nowy mechanizm podnoszenia szyb. Wymaga to demontażu boczków drzwi oraz pozostałych osłon, od wewnętrznej strony drzwi.

Uszkodzonych mechanizmów się nie naprawia. Chyba, że wystarczy ich wyczyszczenie (odrdzewienie) i nasmarowanie. To jednak rzadko przynosi poprawę.

Wymiana silnika

Podobnie jak mechanizm, wymienia się uszkodzony (spalony) silniczek podnoszenia szyb. Przed wymianą warto jednak potwierdzić, że do silnika dociera właściwe zasilanie i że sam przełącznik oraz przewody są sprawne.

Jeżeli wcześniej podłączony sprawny silniczek nie zadziałał, nie należy kupować kolejnego silnika bez ponownego sprawdzenia instalacji. W takim przypadku problem może znajdować się przed silnikiem.

Co zrobić, gdy szyba jest niedomknięta?

Na pewno nie warto siłować się z nią, bo to zwiększa uszkodzenia. Okno należy zabezpieczyć folią (żeby uchronić pojazd w razie deszczu) i niestety, trzeba odwiedzić warsztat.

Teoretycznie, szyby w aucie powinny być zabezpieczone przed opadaniem, zablokować się w pozycji zamkniętej. W praktyce jednak może być różnie.

Nie należy wielokrotnie wciskać przycisku, jeżeli mechanizm głośno trzeszczy, szyba porusza się krzywo albo zatrzymuje się w połowie. Dalsza praca może doprowadzić do zerwania linki, uszkodzenia prowadnicy lub spalenia silnika.

Kiedy naprawiać samodzielnie, a kiedy skorzystać z warsztatu?

Proste problemy, takie jak zablokowane prowadnice czy uszkodzony przełącznik, można rozwiązać samodzielnie, wykorzystując do tego akcesoria do elektryki samochodowej. Podstawowa diagnostyka obejmuje kontrolę bezpieczników, przełącznika, złączy i przewodów.

W przypadku poważniejszych usterek, takich jak uszkodzenie silniczka czy linek, warto oddać auto w ręce specjalistów. Demontaż boczka i mechanizmu wymaga zabezpieczenia szyby oraz prawidłowego ustawienia jej w prowadnicach.

Warto pamiętać, że niektóre nowoczesne systemy wymagają kalibracji po naprawie, co również przemawia za skorzystaniem z usług profesjonalnego serwisu.

Koszty części i wymiany

Mechanizm elektrycznie sterowanych szyb kosztuje od 100 do 250 zł, w przypadku popularnych modeli. Silnik elektrycznie sterowanych szyb kosztuje średnio 200-300 zł. Wymiana silnika i mechanizmu kosztuje średnio od 100 do 150 zł.

W przypadku najtańszych zamienników może pojawić się problem z ich dopasowaniem. Sprzedawca w Internecie może podać listę aut, do których taki zamiennik pasuje, w praktyce okaże się, że jednak nie pasuje.

Warto wybierać zamienniki średniej jakości, nie najtańsze. W przypadku starszych samochodów można zaryzykować zastosowanie mechanizmu i silnika używanego, jeśli jest w bardzo atrakcyjnej cenie (1/4 ceny nowego produktu).

Jeśli używany mechanizm lub silnik jest 20-30% tańszy od nowej części, to nie warto sobie nim zawracać głowy. Przed zakupem trzeba sprawdzić wersję nadwozia, stronę montażu, rodzaj sterowania oraz zgodność z konkretnym rokiem i wyposażeniem Toledo.

Najbardziej logiczna kolejność diagnozy

1. Sprawdź, czy nie działa tylko lewa szyba, czy także inne funkcje lewych drzwi.
2. Sprawdź wszystkie bezpieczniki miernikiem lub próbnikiem.
3. Sprawdź, czy po zwarciu nie występuje ponowna utrata bezpiecznika.
4. Sprawdź działanie lewego przełącznika oraz sterowanie z panelu centralnego.
5. Skontroluj przewody w gumowej przelotce między drzwiami a karoserią.
6. Sprawdź kostkę przy silniku, połączenia w drzwiach i styki modułu komfortu.
7. Zmierz napięcie przy silniku podczas naciskania przycisku.
8. Jeśli zasilanie dociera, sprawdź silnik i mechanizm podnośnika.
9. Jeżeli nie ma komunikacji z modułem drzwi, wykonaj diagnostykę przez OBDII.
10. Po naprawie sprawdź płynność ruchu szyby i prawidłowe domknięcie.

W przypadku lewej elektrycznej szyby w Seacie Toledo najbardziej prawdopodobne są: uszkodzony lub zabrudzony przełącznik, przerwany przewód w przelotce, zaśniedziałe złącze przy silniku albo uszkodzony mechanizm. Jeżeli nie działa również lewa tylna szyba, centralny zamek lub panel sterowania, trzeba w pierwszej kolejności szukać wspólnego problemu z zasilaniem, komunikacją, modułem komfortu albo wiązką drzwi.
