Chłodnica wody do Mercedesa W211 nie ma jednego uniwersalnego wymiaru, ponieważ wśród dostępnych wariantów występują różne szerokości, grubości, wysokości, przyłącza oraz wersje zależne od silnika, skrzyni biegów, klimatyzacji i dodatkowej chłodnicy. W opisach części pojawiają się między innymi wymiary 640 x 459 x 32 mm, 640 x 448 x 26 mm, 640 x 470 x 34 mm oraz 640 x 454 x 22 mm.
Podstawowy schemat chłodnicy wody W211 obejmuje aluminiowy rdzeń z lutowanymi żebrami chłodzącymi, plastikowe zbiorniki boczne oraz króćce układu chłodzenia. Przy doborze części należy porównać wymiary radiatora, rodzaj skrzyni biegów, obecność klimatyzacji, wersję z rurą przelewową lub bez niej oraz wyposażenie w dodatkową chłodnicę płynu chłodzącego albo oleju.
Budowa chłodnicy wody W211
Materiał żeber chłodzących: Aluminium. Rodzaj chłodnicy: Żebra chłodzące lutowane. Materiał zbiornika wody (chłodnica): Tworzywo sztuczne.
W wielu wariantach stosuje się aluminiowe żebra chłodzące oraz plastikowe zbiorniki boczne. W opisach części powtarza się konstrukcja z lutowanymi żebrami chłodzącymi, co wskazuje na typowy układ radiatora przeznaczonego do wymiany w samochodach Mercedes W211.

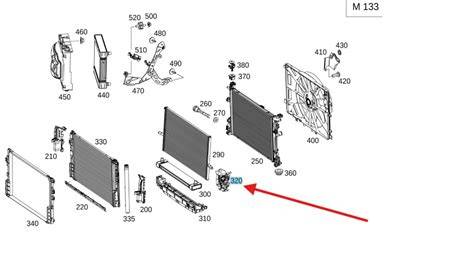

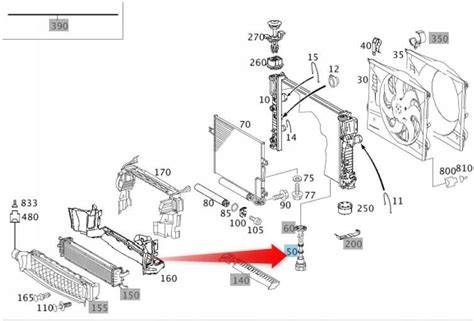

Elementy układu przedstawione na schemacie
- rdzeń chłodnicy wykonany z aluminium;
- lutowane żebra chłodzące;
- plastikowe zbiorniki wody;
- króćce przewodów układu chłodzenia;
- przyłącza zależne od konkretnej wersji chłodnicy;
- opcjonalna rura przelewowa;
- miejsce przeznaczone dla dodatkowej chłodnicy płynu chłodzącego albo oleju.
Opcja wyposażenia: W/i overflowpipe. Opcja wyposażenia: Without overflowpipe.
Oznaczenia „W/i overflowpipe” oraz „Without overflowpipe” wskazują na różne wykonania chłodnicy, dlatego przed montażem należy sprawdzić zgodność przewodów i przyłączy z zamontowanym układem.
Najczęściej występujące wymiary chłodnicy W211
W opisach części dla W211 występują różne wartości grubości, szerokości i wysokości. Przykładowe dane to: Grubość [mm]: 34, Szerokość [mm]: 415, Wysokość [mm]: 632. Inny wariant ma następujące parametry: Grubość [mm]: 33, Szerokość [mm]: 457, Wysokość [mm]: 637.
| Wymiary lub parametry | Opis wariantu |
|---|---|
| 640 x 459 x 32 mm | Aluminium, żebra chłodzące lutowane, zbiornik z tworzywa sztucznego |
| 640 x 459 x 40 mm | Aluminium, żebra chłodzące lutowane, zbiornik z tworzywa sztucznego |
| 640 x 448 x 16 mm | Aluminium, tworzywo sztuczne, skrzynia mechaniczna lub opcjonalnie automatyczna |
| 640 x 448 x 26 mm | Aluminium, tworzywo sztuczne, jakość Premium line |
| 640 x 473 x 26 mm | Wersja dla pojazdów z klimatyzacją lub bez klimatyzacji |
| 640 x 456 mm | Żebra chłodzące lutowane, dla przekładni mechanicznej lub opcjonalnie automatycznej |
| 640 x 470 x 34 mm | Aluminium i tworzywo sztuczne, benzyna lub olej napędowy |
| 640 x 462 mm | Przekładnia automatyczna 5-biegowa |
| 640 x 454 x 22 mm | Aluminium, żebra chłodzące lutowane, zbiornik z tworzywa sztucznego |
| 640 x 470 x 38 mm | Dla pojazdów z łączoną chłodnicą płynu chłodzącego / oleju |
| 637 x 450 x 44 mm | Aluminium i tworzywo sztuczne, ograniczenia producenta: Valeo |
Wymiary radiatora: 640 x 459 x 32 mm. Wymiary radiatora: 640 x 459 x 40 mm. Wymiary radiatora: 640 x 473 x 26 mm.
Wymiary radiatora: 640x448x16. Wymiary radiatora: 640x448x26. Wymiary radiatora: 640x470x34.
Wymiary radiatora: 640 x 454 x 22 mm. Wymiary radiatora: 637x450x44. Grubość [mm]: 24, Szerokość [mm]: 366, Wysokość [mm]: 607.
Znaczenie grubości, szerokości i wysokości
Grubość chłodnicy wpływa na konstrukcję rdzenia oraz ilość miejsca zajmowanego przez radiator w przedniej części samochodu. W dostępnych wariantach pojawiają się wartości 16, 22, 24, 26, 32, 33, 34, 38, 40 i 44 mm.
Szerokość oraz wysokość należy porównywać z wymiarami wyjętej części, ponieważ nawet niewielka różnica może oznaczać inne rozmieszczenie mocowań, króćców lub zbiorników bocznych. W opisach W211 występują między innymi szerokości 415, 448, 450, 451, 454, 456, 457, 459, 462, 466, 470 i 473 mm.
Niektóre katalogi podają wysokość chłodnicy jako 607, 632, 637 lub 640 mm. Inne opisy przedstawiają wymiary radiatora w kolejności długość, szerokość i grubość, dlatego przed porównaniem trzeba sprawdzić sposób zapisu parametrów.
Dobór chłodnicy według skrzyni biegów
Rodzaj skrzyni biegów jest jednym z podstawowych kryteriów wyboru. W opisach występują części przeznaczone do przekładni mechanicznej, automatycznej skrzyni biegów albo do obu typów skrzyń.
- Rodzaj skrzyni biegów: Przekładnia mechaniczna, automatyczna skrzynia biegów.
- Rodzaj skrzyni biegów: Przekładnia mechaniczna / opcjonalnie automatyczna.
- Rodzaj skrzyni biegów: Przekładnia automatyczna 5-biegowa.
Wariant opisany jako przeznaczony do przekładni mechanicznej i automatycznej nie musi mieć identycznych przyłączy jak część przeznaczona wyłącznie do automatycznej skrzyni biegów. Szczególnej kontroli wymaga chłodnica do przekładni automatycznej 5-biegowej, ponieważ opis może wskazywać na konkretną konfigurację układu.
Chłodnica a klimatyzacja i dodatkowe chłodzenie
Wyposażenie pojazdu: Dla pojazdów z/bez klimatyzacji. Taki opis występuje przy kilku wariantach chłodnicy W211, co oznacza, że dana część jest katalogowana dla samochodów z klimatyzacją oraz bez klimatyzacji.
Ogrzewanie/chłodzenie: Dodatkowa chłodnica. Wersja: Produced by mahle. Rodzaj chłodnicy: Żebra chłodzące lutowane.
Ogrzewanie/chłodzenie: Dla pojazdów z łączoną chłodnicą płynu chłodzącego / oleju. Taki wariant należy odróżnić od podstawowej chłodnicy cieczy, ponieważ może mieć dodatkowe kanały lub przyłącza przeznaczone dla obiegu oleju.
Materiały i jakość wykonania
Materiał: Aluminium. W innych opisach pojawia się zapis: Materiał: Aluminium, tworzywo sztuczne. Oznacza to aluminiowy rdzeń oraz plastikowe elementy zbiorników lub przyłączy.
Rodzaj chłodnicy: Żebra chłodzące lutowane. Materiał żeber chłodzących: Aluminium. Materiał zbiornika wody (chłodnica): Tworzywo sztuczne.
Jakość/klasa: Easy fit. Jakość: Premium line. Jakość: Alternativ. Warianty jakościowe należy porównywać razem z wymiarami, typem przyłączy i przeznaczeniem dla konkretnego silnika, a nie tylko na podstawie samej nazwy klasy.
Przyłącza i średnica dolotu
Dolot - sr. [mm]: 32. Jest to jeden z parametrów, który może mieć bezpośrednie znaczenie dla dopasowania przewodu do króćca chłodnicy.
W przypadku chłodnicy z inną średnicą przyłącza przewód może nie pasować bez odpowiedniego elementu pośredniego, dlatego średnicę należy porównać z zamontowaną częścią. Oprócz średnicy ważne są także położenie króćców, rodzaj szybkozłączki i obecność rury przelewowej.
Rodzaj filtra: Z szybkozłączką. Ograniczenia producenta: Valeo.
Wersje zależne od silnika i paliwa
Rodzaj paliwa: Benzyna, olej napędowy. Taki zapis występuje przy wariantach opisanych jako odpowiednie dla silników benzynowych i wysokoprężnych, jednak zgodność nadal wymaga porównania wymiarów oraz układu przyłączy.
W danych pojawia się również konkretny opis pojazdu: Mercedes, Europejska, DODATKOWA. Marka - Mercedes. Model - E W211 2002-2009.
Osobny wpis dotyczy pojazdu z silnikiem wysokoprężnym: 4.0 cdi 260KM sedan 4d skrzynia biegów automat klimatronik wersja europejska. W takim przypadku znaczenie mają jednocześnie silnik, automatyczna skrzynia biegów, klimatyzacja oraz dodatkowe wyposażenie układu chłodzenia.
Przykładowy schemat identyfikacji właściwej części
- Ustalić model samochodu: Mercedes E W211 2002-2009.
- Sprawdzić rodzaj silnika i paliwa: benzyna albo olej napędowy.
- Sprawdzić rodzaj skrzyni biegów: przekładnia mechaniczna, automatyczna skrzynia biegów albo przekładnia automatyczna 5-biegowa.
- Porównać wymiary radiatora, w szczególności długość, szerokość i grubość.
- Sprawdzić, czy pojazd ma klimatyzację.
- Zweryfikować obecność dodatkowej chłodnicy płynu chłodzącego albo oleju.
- Porównać wersję „W/i overflowpipe” z wersją „Without overflowpipe”.
- Sprawdzić średnicę dolotu oraz rodzaj szybkozłączki.
- Porównać rozmieszczenie mocowań i króćców z wymontowaną chłodnicą.
Najbezpieczniejszy dobór polega na jednoczesnym porównaniu numeru części, numeru OEM, wymiarów, rodzaju skrzyni biegów oraz układu przyłączy. Sam model W211 nie wystarcza do wskazania jednego wariantu chłodnicy.
Przykładowe dane identyfikacyjne
Indeks części: 1329353. Nr OEM: A2145001502. Marka model: Mercedes W211.
Nr VIN pojazdu: WDB2110281A305266. Rok prod. pojazdu 2003 r. Opis pojazdu: 4.0 cdi 260KM sedan 4d skrzynia biegów automat klimatronik wersja europejska.
Numer OEM i numer VIN mogą pomóc w identyfikacji właściwego wariantu, szczególnie wtedy, gdy dla tego samego modelu występują chłodnice o różnych wymiarach, grubościach i konfiguracjach przyłączy.
Najważniejsze różnice między wariantami
| Obszar porównania | Występujące warianty |
|---|---|
| Grubość | 16, 22, 24, 26, 32, 33, 34, 38, 40 i 44 mm |
| Szerokość | 415, 448, 450, 451, 454, 456, 457, 459, 462, 466, 470 i 473 mm |
| Wysokość | 607, 632, 637 i 640 mm |
| Materiał | Aluminium albo aluminium i tworzywo sztuczne |
| Żebra | Żebra chłodzące lutowane |
| Zbiornik | Tworzywo sztuczne |
| Skrzynia biegów | Przekładnia mechaniczna, automatyczna skrzynia biegów, przekładnia automatyczna 5-biegowa |
| Przelew | W/i overflowpipe albo Without overflowpipe |
| Dodatkowe chłodzenie | Dodatkowa chłodnica albo łączona chłodnica płynu chłodzącego / oleju |
Tak duża liczba wariantów wyjaśnia, dlaczego chłodnica o podobnej długości i szerokości może nie być zamienna z inną częścią. Różnice dotyczą nie tylko wymiarów, lecz także grubości rdzenia, rodzaju skrzyni biegów, dodatkowego obiegu oraz sposobu podłączenia przewodów.
W211 Coolant Reservoir Replacement
Kontrola zgodności przed montażem
Przed zamontowaniem chłodnicy należy sprawdzić, czy jej wymiary odpowiadają przestrzeni montażowej, a wszystkie króćce znajdują się w tych samych miejscach co w starej części. Należy również porównać rodzaj zbiornika, konstrukcję żeber, średnicę dolotu oraz obecność szybkozłączki.
Jeżeli opis wskazuje na dodatkową chłodnicę, łączoną chłodnicę płynu chłodzącego / oleju albo konkretną wersję skrzyni biegów, tych informacji nie należy pomijać przy wyborze części. W przypadku wersji z rurą przelewową trzeba zweryfikować, czy układ pojazdu wymaga wariantu „W/i overflowpipe”, czy „Without overflowpipe”.
Do porównania warto wykorzystać oznaczenia z wymontowanej części, numer OEM, numer VIN oraz pełne dane pojazdu. W przypadku opisu Mercedes W211 2002-2009 należy dodatkowo uwzględnić silnik, rok produkcji, nadwozie, skrzynię biegów i wyposażenie klimatyzacji.
