Montaż tylnych głośników w Skodzie Fabii I kombi polega na doprowadzeniu przewodów od radia pod deską rozdzielczą, progami lub środkowym tunelem, a następnie zamocowaniu głośników w przygotowanych miejscach. Montaż głośników nie jest trudny, jednak nie zawsze kończy się tylko na demontażu tapicerki drzwi.
Jeśli tylne drzwi nie mają fabrycznych głośników, trzeba samodzielnie poprowadzić przewody i zamontować głośniki. Najwięcej pracy może wymagać demontaż tapicerki oraz przeprowadzenie kabli przez gumowe przelotki przy zawiasach drzwi.
Co będzie potrzebne
- Śrubokręt płaski
- Śrubokręt gwiazdkowy
- Głośniki 13 cm
- Wkręty 1.5 cm
Przed rozpoczęciem prac należy odłączyć przewód od zacisku "-" akumulatora. W przypadku instalacji prowadzonej do tylnych drzwi trzeba przeprowadzić kable od radia pod deską rozdzielczą i pod progami lub środkowym tunelem.
Przebieg instalacji przewodów do tylnych drzwi
Kable można prowadzić od radia pod deską i pod progami lub środkowym tunelem. Przy prowadzeniu przewodów do tylnych drzwi należy uwzględnić gumowe przelotki przy zawiasach drzwi.

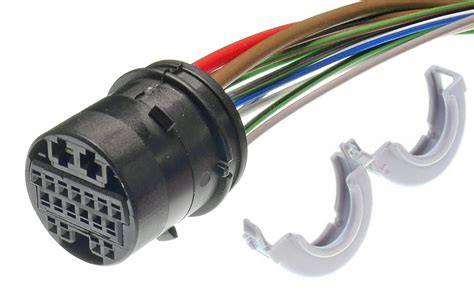

Ważne jest również właściwe połączenie przewodów z radiem oraz zastosowanie odpowiednich pinów w kostkach łączących drzwi ze słupkiem. Wykorzystanie oryginalnych miejsc we wtyczkach przeznaczonych pod instalację pozwala zachować uporządkowany sposób prowadzenia przewodów.
Demontaż tapicerki i dostęp do miejsc montażowych
W przypadku Fabii w wersji sedan trzeba wymontować boczki bagażnika, żeby dostać się od dołu, do miejsc przygotowanych na głośniki. W wersji kombi dostęp do tylnych głośników zależy od ich umiejscowienia oraz konstrukcji bocznych elementów wnętrza.
Otwieramy bagażnik i wyjmujemy trzy spinki trzymające obicie boczku bagażnika. Jedna z nich jest wkręcana, dwie zaś wciskane.
W okolicach tylnych świateł, pomiędzy klapą od żarówek tylnych świateł a uszczelką, ukryty jest wkręt. Zamaskowany jest on filcem, jednak nie powinniśmy mieć problemów z jego wykręceniem.
Rozkładamy tylną kanapę i zabieramy się za wykręcenie plastiku przy uszczelce szyb. Zamocowany jest na dwóch kołkach: wciskanym i wkręcanym. Wyjmujemy odkręcony plastik oraz obicie bagażnika, które znajduje się pod oparciem kanapy.
Opuszczamy tylne oparcie i pociągamy górną część obicia bagażnika do środka bagażnika, następnie w kierunku kabiny. Tak samo robimy po drugiej stronie.
Montaż tylnych głośników
Montujemy głośniki na blaszkach, które są zazwyczaj dołączone do zestawu głośników. Montujemy głośnik i wkręcamy wkręty. Montaż przeprowadzamy w odwrotnej kolejności.
Po zamocowaniu głośników należy podłączyć przewody, sprawdzić działanie obu kanałów, a następnie ponownie zamontować zdjęte elementy tapicerki i obicia.
Podłączenie przewodów
Najpierw należy odłączyć przewód od zacisku "-" akumulatora. Następnie można odłączyć radio, przeprowadzić przewody do tyłu samochodu i podłączyć je do głośników.
Połączenia powinny być zabezpieczone przed przypadkowym rozłączeniem oraz poprowadzone tak, aby nie zostały przyciśnięte przez tapicerkę, kanapę ani elementy ruchome drzwi.
Głośnik niskotonowy przedni
Mocowanie przedniego głośnika niskotonowego
Miejsca montażu oznaczono strzałkami.
- Odłącz przewód od zacisku "-" akumulatora.
- Zdejmij wykończenie przednich drzwi.
- Wywierć cztery nity mocujące głośnik, pokazane strzałkami na rysunku Mocowanie przedniego głośnika niskotonowego.
- Wyjmij głośnik z wewnętrznego panelu drzwi i odłącz od niego przewody.
- Zamontuj głośnik, postępując w odwrotnej kolejności, mocując go nowymi nitami lub odpowiednimi śrubami.
Głośnik wysokotonowy przedni
Demontaż przedniego głośnika wysokotonowego
1 - listwa ozdobna lusterka zewnętrznego; 2 - głośnik; 3 - blok łączący.
- Odłącz przewód od zacisku "-" akumulatora.
- Zdejmij listwę dekoracyjną 1 (zobacz rysunek Demontaż przedniego głośnika wysokotonowego) lusterko zewnętrzne.
- Odłącz złącze 3 od głośnika 2.
- Naciśnij zatrzaski i zdejmij głośnik 2 z osłony dekoracyjnej 1.
- Zainstaluj głośnik wykonując czynności w odwrotnej kolejności.
Głośnik wysokotonowy tylny
Demontaż tylnego głośnika wysokotonowego
1 - nakładka dekoracyjna; 2 - głośnik; 3 - zatrzask; 4 - blok łączący.
- Odłącz przewód od zacisku "-" akumulatora.
- Za pomocą śrubokręta ostrożnie podważ listwę ozdobną 1 (zobacz rysunek Demontaż tylnego głośnika wysokotonowego) od tylnych drzwi.
- Odłączyć złącze 4 z przewodami od głośnika 2.
- Naciśnij zatrzaski 3 i wyjmij głośnik 2 z osłony dekoracyjnej 1.
- Zainstaluj głośnik wykonując czynności w odwrotnej kolejności.
Podczas demontażu nakładki dekoracyjnej należy ostrożnie podważać jej krawędź, aby nie uszkodzić zatrzasków. Po odłączeniu złącza głośnik można wyjąć z osłony dekoracyjnej.
Głośnik niskotonowy tylny
Demontaż tylnego głośnika niskotonowego
1 - blok przyłączeniowy; 2 - głośnik; 3 - śruba.
- Odłącz przewód od zacisku "-" akumulatora.
- Otwórz tylną klapę i odchyl osłonę, aby uzyskać dostęp do głośnika 2 (zobacz rysunek Wyjmowanie tylnego subwoofera).
- Odłącz przewody od bloku zacisków głośnikowych 1.
- Odkręć cztery śruby mocujące 3 i wyjmij głośnik 2.
- Zainstaluj głośnik wykonując czynności w odwrotnej kolejności.
Schemat instalacji sprzętu radiowego
1 - odbiornik radiowy; 2 - przedni głośnik wysokotonowy; 3 - antena; 4 - tylny subwoofer; 5 - tylny głośnik wysokotonowy; 6 - przedni głośnik niskotonowy.
| Numer | Element instalacji |
|---|---|
| 1 | odbiornik radiowy |
| 2 | przedni głośnik wysokotonowy |
| 3 | antena |
| 4 | tylny subwoofer |
| 5 | tylny głośnik wysokotonowy |
| 6 | przedni głośnik niskotonowy |
Sprawdzenie instalacji po montażu
Po wykonaniu połączeń należy sprawdzić, czy każdy głośnik działa oraz czy dźwięk dociera do tylnej części kabiny. Jeżeli przewody zostały poprowadzone od radia pod deską i progami lub środkowym tunelem, należy upewnić się, że tapicerka nie przygniata kabli.
Przy ponownym montażu wszystkie elementy należy instalować w odwrotnej kolejności. Szczególną uwagę trzeba zwrócić na poprawne osadzenie spinek, zatrzasków, listew ozdobnych oraz bocznych obić.
Skoda Fabia Combi rear speaker install
Uwagi dotyczące rozmieszczenia głośników
Montaż głośników z tyłu nie zawsze jest konieczny, ponieważ dobry przedni zestaw może zapewnić właściwy odbiór muzyki kierowcy i pasażerowi siedzącemu z przodu. Tylne głośniki mogą jednak poprawić słyszalność radia dla pasażerów zajmujących miejsca z tyłu.
W przypadku samochodu wyposażonego początkowo tylko w przednie głośniki instalacja tylnych głośników może wymagać samodzielnego poprowadzenia kabli i zamontowania dwóch lub czterech głośników z tyłu.
