Pierścień magnetyczny ABS Volkswagen: działanie, objawy uszkodzenia, diagnostyka i wymiana

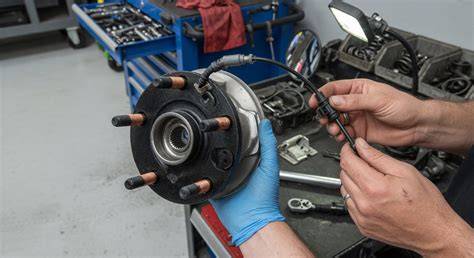

Pierścień magnetyczny ABS jest elementem umieszczonym przy piaście koła, który współpracuje z czujnikiem ABS podczas monitorowania prędkości obrotowej koła. Uszkodzenie pierścienia może powodować zapalenie kontrolki ABS i ESP, błędy dotyczące konkretnego czujnika prędkości koła, pulsowanie pedału hamulca oraz nieprawidłową pracę układu ABS.

W samochodach Volkswagen pierścień może być zamontowany na wcisk w piaście albo stanowić część zespołu piasty i łożyska. W niektórych modelach da się wymienić sam pierścień, natomiast w innych praktyczniejsza lub konieczna jest wymiana całej piasty z łożyskiem. Przed zakupem części trzeba sprawdzić jej wymiary, liczbę biegunów lub sektorów, położenie względem czujnika oraz zgodność z konkretną wersją samochodu.

Czym jest pierścień magnetyczny ABS

Pierścień ABS, określany również jako pierścień impulsowy, to element umieszczony przy piaście koła, który współpracuje z czujnikiem ABS w monitorowaniu prędkości obrotowej koła. Jego konstrukcja pozwala na precyzyjne pomiary, umożliwiając systemowi ABS szybką reakcję na zmiany warunków drogowych.

Współpraca pierścienia z czujnikiem opiera się na zasadzie indukcji elektromagnetycznej. Zmiany pola magnetycznego generowane przez obracający się pierścień są przekształcane na sygnały elektryczne, które odbiera moduł sterujący ABS.

W momencie, gdy czujnik odczytuje zmiany w prędkości obrotowej kół, moduł może regulować siłę hamowania, zapobiegając blokadzie kół. Dzięki temu samochód zachowuje przyczepność i stabilność, nawet na śliskiej nawierzchni.

Gdzie znajduje się pierścień ABS w samochodach Volkswagen

Pierścień magnetyczny jest związany z piastą koła i znajduje się w bezpośrednim sąsiedztwie czujnika ABS. Dokładne rozwiązanie zależy od modelu, osi oraz rodzaju zastosowanej piasty.

W przypadku tylnej piasty Volkswagena Polo 9N pierścień jest na wcisk. Jeżeli miejsce wokół pierścienia jest skorodowane, jego usunięcie może być możliwe wyłącznie z jego zniszczeniem.

W wielu samochodach Volkswagen pierścień znajduje się w zespole piasty i łożyska. W takiej sytuacji uszkodzenie pierścienia może oznaczać konieczność wymiany całej piasty, choć dla niektórych wersji dostępne są również same pierścienie zamienne.

Jak działa pierścień magnetyczny ABS

Każde koło wyposażone w układ ABS przekazuje do sterownika informację o swojej prędkości obrotowej. Sterownik porównuje sygnały z poszczególnych kół i reaguje wtedy, gdy jedno z nich zaczyna obracać się wyraźnie wolniej od pozostałych.

Jeżeli pierścień, czujnik i przewody działają prawidłowo, moduł ABS otrzymuje regularny sygnał. Na jego podstawie może rozpoznać zmianę prędkości obrotowej koła oraz odpowiednio sterować ciśnieniem w układzie hamulcowym.

Uszkodzenie części pierścienia, jego korozja, zabrudzenie albo nieprawidłowa odległość od czujnika mogą powodować przerwy lub zakłócenia sygnału. Moduł ABS może wtedy zapisać błąd dotyczący konkretnego koła.

Objawy uszkodzonego pierścienia magnetycznego ABS

Kontrolka ABS

Jednym z najczęstszych objawów uszkodzenia pierścienia ABS jest zapalenie się lampki na desce rozdzielczej. Kontrolka ABS ostrzega kierowcę o dowolnych problemach z układem.

Jeśli się świeci, oznacza to, że system ABS może być niesprawny, co ogranicza jego zdolność do wspomagania hamowania w trudnych warunkach. Warto jednak pamiętać, że sama kontrolka ABS może zapalić się również z innych powodów, takich jak uszkodzony czujnik ABS, moduł sterujący czy przewody.

Kontrolka ESP lub samochodu w poślizgu

Usterce układu ABS może towarzyszyć kontrolka ESP, przedstawiana na desce rozdzielczej jako samochód w poślizgu. Układ stabilizacji toru jazdy korzysta z informacji o prędkości obrotowej kół, dlatego błąd jednego z czujników lub pierścieni może wyłączyć również funkcję kontroli trakcji i stabilizacji.

W praktyce kontrolka ABS może zapalić się natychmiast po włączeniu zapłonu, natomiast kontrolka ESP może pojawić się dopiero po rozpoczęciu jazdy i przejechaniu krótkiego odcinka.

Pulsowanie pedału hamulca

Kolejnym charakterystycznym objawem uszkodzonego pierścienia ABS jest pulsowanie pedału hamulca podczas hamowania, zwłaszcza przy niższych prędkościach. Występuje wtedy, gdy układ ABS nie jest w stanie prawidłowo monitorować prędkości obrotowej kół i reaguje błędnie, uruchamiając system ABS w niewłaściwych momentach.

W efekcie kierowca może odczuwać nieprzewidziane drgania pedału hamulca. Jeżeli pulsowanie występuje bez wyraźnego poślizgu, warto sprawdzić pierścień, czujnik, odległość czujnika od pierścienia oraz stan łożyska i piasty.

Problemy z hamowaniem na śliskiej nawierzchni

Jeśli pierścień ABS jest uszkodzony, system może mieć trudności z utrzymaniem optymalnej przyczepności podczas hamowania na śliskiej nawierzchni. W takich przypadkach układ ABS nie będzie działał poprawnie, co może zwiększać ryzyko poślizgu i trudności z kontrolą nad samochodem.

Trudności z hamowaniem przy niskich prędkościach

Uszkodzony pierścień ABS może również powodować problemy z hamowaniem przy niskich prędkościach, ponieważ układ ABS będzie błędnie interpretować sygnały o prędkości obrotowej kół. Może to prowadzić do wydłużenia drogi hamowania lub awarii całego systemu.

Nierównomierna praca układu ABS

Czasami uszkodzony pierścień może spowodować, że blokada kół działa tylko na niektórych kołach, co prowadzi do nieprawidłowego rozkładu siły hamowania. Może to zwiększyć ryzyko utraty kontroli nad pojazdem, szczególnie podczas jazdy w trudnych warunkach drogowych.

Kiedy kontrolka ABS wskazuje raczej na czujnik lub przewody

Moment pojawienia się kontrolki może pomóc w zawężeniu przyczyny usterki, ale nie zastępuje diagnostyki. Uszkodzony pierścień magnetyczny powoduje zwykle problem z sygnałem pojawiającym się po rozpoczęciu obrotu koła.

Jeżeli kontrolka ABS zapala się od razu po włączeniu zapłonu, zanim samochód ruszy, bardziej prawdopodobny może być problem z czujnikiem, przewodami, wtyczką albo zasilaniem. Dopóki koła się nie obracają, sterownik nie może wykryć braku impulsów generowanych przez obracający się pierścień.

W jednym z przypadków błąd dotyczący tylnego prawego czujnika prędkości koła miał opis „Usterka mechaniczna”, jednak kontrolka ABS zapalała się od razu po zapłonie, a kontrolka ESP pojawiała się dopiero po kilkuset metrach. Taki układ objawów uzasadnia sprawdzenie nie tylko pierścienia, ale także czujnika i wiązki.

Diagnostyka pierścienia ABS w Volkswagenie

Odczyt kodów błędów

Odczytanie kodów błędów z modułu ABS jest pierwszym krokiem diagnostyki. Pierwszym krokiem w diagnostyce problemów z układem ABS jest podłączenie samochodu do komputera diagnostycznego, który odczyta kody błędów z modułu sterującego ABS.

Jeśli w systemie zapisano błąd dotyczący czujnika ABS lub pierścienia ABS, będzie to pierwszy sygnał o możliwej awarii. Kod wskazujący konkretne koło nie oznacza jednak automatycznie, że uszkodzony jest sam pierścień.

Przykładowy błąd może mieć następującą postać: „00287 - Układ ABS; czujnik prędkości koła; tylny prawy (G44) 003 - Usterka mechaniczna - Sporadyczny”. Podobny zapis może dotyczyć tylnego lewego koła: „00290 - Układ ABS; czujnik prędkości koła; tylny lewy (G46) 003 - Usterka mechaniczna”.

Kontrola wizualna

Po odczytaniu kodów błędów warto przeprowadzić kontrolę wizualną pierścienia ABS. Uszkodzony pierścień może być pęknięty, zanieczyszczony lub zużyty.

Należy zwrócić uwagę, czy pierścienie ABS na każdym kole są w dobrym stanie. Zanieczyszczenia takie jak błoto, śnieg czy rdza mogą zakłócać działanie systemu.

Do uszkodzenia mechanicznego może dojść na przykład podczas czyszczenia zwrotnicy z rdzy, gdy narzędzie uderzy w krawędź pierścienia. Nawet niewielkie wyszczerbienie może zaburzyć odczyt, szczególnie jeżeli uszkodzona została część powierzchni odpowiedzialnej za generowanie sygnału.

Sprawdzenie czujnika, wtyczki i przewodów

Sprawdzenie czujnika ABS jest kolejnym krokiem diagnostyki. Uszkodzony czujnik może nieprawidłowo odczytywać sygnały z pierścienia, co prowadzi do błędów w działaniu systemu.

Warto sprawdzić, czy czujniki ABS są czyste i dobrze zamocowane przy każdym kole. Należy również skontrolować wtyczkę, gniazdo oraz przewody, ponieważ uszkodzenia wiązki mogą dawać objawy podobne do uszkodzenia pierścienia.

Zdejmij koło, przeczyść czujnik i bieżnię pierścienia i zobacz czy nie ma na nich uszkodzeń. Zobacz też wtyczkę od czujnika i kabelki bo tam też cuda mogą się dziać.

Porównanie prędkości kół w bloku pomiarowym

Profesjonalni mechanicy mogą przeprowadzić testy sygnału prędkości obrotowej koła. Jeśli sygnał z jednego z kół jest zaburzony lub nieprawidłowy, może to wskazywać na uszkodzenie pierścienia lub czujnika ABS.

Do sprawdzenia ABS użyj VCDS i podglądnij prędkości kół, ale w trybie graficznym. Linie prędkości mają być równe, a nie skaczące.

Jeżeli jedna linia jest nierówna i skacząca, może to wskazywać na skorodowaną koronkę lub pierścień oraz problem z ABS. Taki test pozwala ocenić zachowanie sygnału podczas jazdy, ale nie zawsze jednoznacznie rozstrzyga, czy winny jest pierścień, czujnik, przewody czy luz łożyska.

Najczęstsze przyczyny uszkodzenia pierścienia ABS

Korozja i zabrudzenia

Korozja i zabrudzenia są jednymi z najczęstszych przyczyn problemów z pierścieniami magnetycznymi. Ekspozycja na niekorzystne warunki pogodowe, takie jak opady czy sól drogowa, może prowadzić do korozji pierścienia ABS.

Proces ten może osłabić jego strukturę, powodując pęknięcia lub odkształcenia. Nagromadzenie zanieczyszczeń również może zakłócać odczyty czujnika ABS, co negatywnie wpływa na funkcjonowanie całego systemu.

Uszkodzenia mechaniczne

Kolizje z elementami zawieszenia, hamulców lub przeszkodami na drodze mogą spowodować mechaniczne uszkodzenie pierścienia ABS. Jazda po wyboistych nawierzchniach lub wysokich krawężnikach zwiększa ryzyko takich uszkodzeń.

Uszkodzenie może powstać także podczas prac serwisowych, na przykład przy uderzeniu narzędziem w krawędź pierścienia podczas usuwania rdzy. Wyszczerbienie, pęknięcie lub odkształcenie elementu może powodować nieprawidłowy sygnał prędkości koła.

Nieprawidłowy montaż i zużycie powiązanych elementów

Błędy w montażu części zawieszenia lub zużycie łożysk mogą prowadzić do nieprawidłowego działania pierścienia ABS. Luzy w piaście koła mogą zakłócać odczyty prędkości, co może skutkować uszkodzeniem pierścienia lub czujnika.

Nieprawidłowe położenie pierścienia względem czujnika może powodować zbyt duży odstęp albo nierówny sygnał. Z tego powodu przy wymianie elementu trzeba zwrócić uwagę nie tylko na średnicę, ale również na jego szerokość i dokładne położenie w piaście.

Naturalne zużycie materiału

Z upływem czasu i pod wpływem czynników eksploatacyjnych struktura pierścienia ABS może ulec osłabieniu. Częste wahania temperatur, wilgoć i sól drogowa przyczyniają się do niszczenia materiału, co w końcu może prowadzić do jego uszkodzenia.

Przeciążenie układu hamulcowego

Częste i gwałtowne hamowania, szczególnie na śliskich nawierzchniach, mogą przeciążać system ABS i przyczyniać się do szybszego zużycia pierścienia. Mimo że system jest projektowany do pracy w trudnych warunkach, długotrwałe ekstremalne obciążenia mogą skrócić żywotność jego elementów.

Czyszczenie okolicy pierścienia magnetycznego

Oprócz tego ważne jest regularne mycie i czyszczenie kół oraz piast. Nagromadzone zanieczyszczenia, takie jak błoto, pył czy drobne kamienie, mogą zakłócać prawidłowe odczyty czujników ABS lub nawet prowadzić do ich uszkodzenia.

Szczególną uwagę należy zwrócić na okolice pierścienia, usuwając wszelkie zanieczyszczenia delikatnie, aby nie uszkodzić samego elementu. Czyszczenie szczotką drucianą wymaga ostrożności, ponieważ uderzenie lub zbyt mocny nacisk może wyszczerbić krawędź pierścienia albo uszkodzić powierzchnię odczytywaną przez czujnik.

Przed wymianą części należy usunąć korozję z powierzchni piasty i sprawdzić, czy nie pozostały na niej nierówności. Nowy pierścień powinien być osadzony równo, bez przekoszenia i bez uszkodzenia podczas montażu.

Czy można wymienić sam pierścień ABS

W niektórych piastach sam pierścień można wymienić. Pierścień jest na wcisk, a jego demontaż i montaż są możliwe po odpowiednim przygotowaniu piasty.

W przypadku skorodowanego elementu usunięcie może jednak nastąpić z jego zniszczeniem. Jeżeli pierścień jest mocno zapieczony przez korozję, nie należy zakładać, że da się go wyjąć w dobrym stanie.

Wymiana samego pierścienia jest możliwa, ale najlepiej wyciągnąć piastę. Dostęp do elementu i prawidłowe oczyszczenie powierzchni są wtedy łatwiejsze, a ryzyko uszkodzenia czujnika lub sąsiednich części jest mniejsze.

Piastę czyścimy z korozji i zakładamy nowy pierścień, i też wchodzi bez jakichkolwiek oporów. Robota bardzo prosta, prostsza niż wymiana klocków tylko trzeba pomierzyć pierścień przed zakupem bo są 3 rodzaje.

Kiedy lepiej wymienić całą piastę z łożyskiem

W niektórych pojazdach, gdzie pierścień stanowi integralną część piasty koła, może być konieczna wymiana całego zespołu. Dotyczy to przede wszystkim rozwiązań, w których pierścień jest trwale zintegrowany z łożyskiem albo jego wymiana osobno nie jest przewidziana przez producenta.

Jeżeli piasta jest skorodowana, ma wyczuwalny luz, hałasuje albo demontaż pierścienia grozi uszkodzeniem powierzchni montażowej, wymiana kompletnego zespołu może być bardziej uzasadniona. W jednym z opisanych przypadków wymiana piasty pomogła i po naprawie wszystko działało prawidłowo.

W Polo 9N użytkownicy wskazywali, że pierścień jest sprzedawany razem z łożyskiem i piastą, dlatego w praktyce często wybierana jest wymiana całego zespołu. Nie oznacza to jednak, że w każdej wersji nie da się kupić samego pierścienia.

Jak dobrać pierścień magnetyczny ABS

Przed zakupem trzeba pomierzyć stary pierścień i porównać dane z częścią przeznaczoną do konkretnej piasty. Występują różne wersje, dlatego sama informacja o modelu samochodu może być niewystarczająca.

Przykładowe dane katalogowe obejmują szerokość 6.5 mm, średnicę wewnętrzną 75.65 mm, średnicę zewnętrzną 77.6 mm oraz 86 biegunów. Występują również pierścienie o średnicy wewnętrznej 77 mm i średnicy zewnętrznej 78.4 mm.

Dla numeru OE 1T0 598 611 B podawano pierścień magnetyczny ABS o szerokości 7 mm i średnicy wewnętrznej 76 mm. Takie oznaczenia należy traktować jako dane konkretnej wersji części, a nie uniwersalne wymiary dla wszystkich samochodów Volkswagen.

Trzeba pomierzyć pierścień przed zakupem bo są 3 rodzaje. Różnice mogą dotyczyć średnicy, szerokości, liczby biegunów oraz położenia powierzchni odczytywanej przez czujnik.

Wymiana pierścienia a wymiana piasty

Sam element zazwyczaj nie jest drogi, jednak całkowity koszt naprawy może wzrosnąć ze względu na stopień skomplikowania wymiany. Całkowity rachunek za naprawę pierścienia impulsowego ABS obejmuje nie tylko cenę części zamiennej, ale również opłatę za usługę mechanika.

W sytuacjach, gdy dostęp do pierścienia jest utrudniony, koszty robocizny mogą stanowić znaczną część ostatecznej kwoty. Wymiana kompletnej piasty może być szybsza, ale oznacza zakup większej liczby elementów.

W przypadku niektórych zamiennych pierścieni podawano ceny w granicach 30-40 zł, natomiast inne części mogły kosztować około 100 zł. Sama cena nie powinna jednak decydować o wyborze, ponieważ najważniejsze są zgodność wymiarów, liczba sektorów i prawidłowe współdziałanie z czujnikiem.

Przy wyborze między samym pierścieniem a kompletną piastą należy uwzględnić stan łożyska, stopień korozji, dostępność właściwej części oraz możliwość prawidłowego montażu. Jeżeli piasta i łożysko są sprawne, wymiana samego pierścienia może zachować oryginalny zespół.

Adaptacje między modelami Volkswagena

Zmiana pierścienia może pojawić się również przy przekładaniu piasty między różnymi modelami Volkswagen. Przykładem jest plan zamontowania piasty z Polo 4 do Golfa 3 po usunięciu fabrycznego pierścienia ABS i założeniu koronki z Golfa 3.

W takim rozwiązaniu czujnik również powinien pochodzić z Golfa 3, aby zachować zgodność z zastosowaną koronką i układem ABS. Jedynym problemem może być brak dopasowania poszczególnych części, przez co koronka będzie w niewłaściwym miejscu w odniesieniu do czujnika.

Przed taką modyfikacją trzeba sprawdzić zgodność czujników ABS i sterownika. Założenie koronki oraz czujnika innego niż oryginalny może spowodować błąd w sterowniku ABS.

Jeżeli pozostawia się czujniki i koronki z tą samą liczbą sektorów, konflikt elektryczny nie musi wystąpić. Nadal konieczne jest jednak mechaniczne dopasowanie piasty, koronki, czujnika i jego odległości od elementu impulsowego.

Znaczenie liczby sektorów

Sterownik ABS interpretuje częstotliwość impulsów jako informację o prędkości koła. Jeżeli liczba sektorów lub biegunów zostanie zmieniona, przy tej samej prędkości obrotowej może powstać inny sygnał niż przewidziany dla danego sterownika.

Z tego powodu sama możliwość fizycznego założenia pierścienia nie potwierdza poprawności rozwiązania. Trzeba uwzględnić liczbę sektorów, typ czujnika, geometrię piasty, odległość od czujnika oraz zgodność ze sterownikiem ABS.

Większe tylne hamulce a pierścień ABS

Przy modyfikacji tylnego układu hamulcowego pierścień ABS nie jest jedynym elementem wymagającym sprawdzenia. Zmiana piasty lub czopa może wpływać na położenie tarczy, zacisku, czujnika oraz koronki ABS.

W przypadku lekkiego tyłu samochodu zwiększanie tylnych hamulców może być zbędne podczas normalnej eksploatacji. Nawet najmniejsze seryjne hamulce są w stanie zablokować koła.

Montowanie większych hamulców nie ma na celu zwiększenia siły, ale zwiększenia pojemności cieplnej, żeby tę siłę zachować podczas wielokrotnego hamowania bez wystarczającego czasu na ostygnięcie.

Większe tylne hamulce mogą mieć sens głównie przy hamowaniu z większych prędkości albo wielokrotnym hamowaniu bez przerwy na schłodzenie. Przy okazjonalnej jeździe i normalnym użytkowaniu rozbudowana modyfikacja tylnej osi może być nieproporcjonalna do rzeczywistych potrzeb.

Konserwacja układu ABS

Systematyczne przeglądy i serwisowanie całego układu hamulcowego są niezbędne dla prawidłowego funkcjonowania pierścienia ABS. Zaleca się przeprowadzanie inspekcji co najmniej raz w roku lub zgodnie z zaleceniami producenta pojazdu.

Podczas przeglądu specjalista powinien sprawdzić stan pierścienia ABS, czujników oraz pozostałych elementów układu. Należy również kontrolować stan piast, łożysk, przewodów i mocowań czujników.

Regularna kontrola i dbałość o system ABS, w tym utrzymanie czystości elementów zawieszenia i piasty koła, mogą znacząco zmniejszyć ryzyko awarii pierścienia i zapewnić niezawodne działanie systemu.

Bezpieczeństwo po wykryciu usterki

Uszkodzony pierścień ABS to problem, który może znacząco wpłynąć na bezpieczeństwo jazdy, zwłaszcza w trudnych warunkach drogowych. Objawy, takie jak zapalenie się kontrolki ABS, pulsowanie pedału hamulca czy problemy z hamowaniem przy niskich prędkościach, mogą wskazywać na awarię pierścienia lub czujnika ABS.

Ważne jest, aby szybko zdiagnozować problem i przeprowadzić naprawę. Jeśli zauważysz którykolwiek z opisanych objawów, warto udać się do mechanika, który przeprowadzi diagnostykę systemu ABS oraz sprawdzi stan pierścieni i czujników ABS.

Wczesna diagnoza i naprawa jest konieczna do zachowania pełnej funkcjonalności systemu ABS i bezpieczeństwa na drodze.
