Pompa ABS Renault Espace IV — gdzie się znajduje?

W Renault Espace IV pompa ABS wraz ze sterownikiem tworzy jeden zespół, który należy szukać w komorze silnika, w głębi podszybia. Nie zawsze jest dobrze widoczna po otwarciu maski, dlatego najłatwiej zlokalizować ją, prowadząc przewody hamulcowe od pompy hamulcowej do modulatora ABS.

Warto pamiętać, że „pompa ABS” obejmuje pompę, blok hydrauliczny oraz część elektroniczną - sterownik. W praktyce podczas oględzin szuka się metalowego hydroagregatu z podłączonymi przewodami hamulcowymi, silnikiem elektrycznym i dużą wtyczką sterownika.

Dokładna lokalizacja pompy ABS w Espace IV

W tym modelu pompa ABS jest ukryta w okolicy podszybia, dlatego nie musi być widoczna z góry, bezpośrednio po otwarciu maski. Dostęp do niej może wymagać zdjęcia elementów osłonowych oraz zapewnienia sobie miejsca do pracy w tylnej części komory silnika.

Najpewniejsza metoda polega na prześledzeniu przewodów hamulcowych wychodzących z pompy hamulcowej. Na końcu przewodów znajduje się modulator ABS ze sterownikiem. Położenie zespołu może sprawiać wrażenie, że pompy nie ma, mimo że jest zamontowana w samochodzie.

Pompa ABS reguluje ciśnienie płynu hamulcowego znajdującego się w układzie. Dzięki odczytom z czujników prędkości obrotowej wszystkich kół system jest w stanie odpowiednio regulować ciśnienie płynu w układzie tak, aby nie doprowadzić do ich zablokowania.

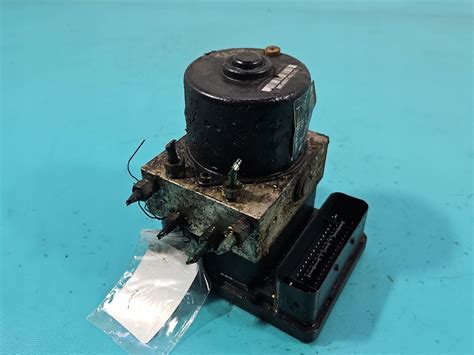

Jak rozpoznać zespół ABS

Modulator ABS jest połączony z układem hamulcowym kilkoma metalowymi przewodami. Zespół składa się z pompy, bloku i części elektronicznej - sterownika. Każdy z tych modułów może ulec awarii.

• metalowy blok hydrauliczny z przyłączami przewodów hamulcowych,
• silnik elektryczny napędzający pompę hydrauliczną,
• elektroniczny sterownik połączony z zespołem dużą wtyczką,
• przewody hamulcowe prowadzące od pompy hamulcowej oraz do poszczególnych obwodów.

Nie należy mylić pompy ABS z pompą hamulcową. Pompa hamulcowa jest połączona ze zbiorniczkiem płynu i znajduje się przy serwie hamulcowym, natomiast pompa ABS jest dalszym elementem układu, do którego prowadzą przewody hamulcowe.

Dlaczego pompa ABS jest trudna do znalezienia?

W większości aut pompę można zlokalizować bez problemu po otwarciu maski, ale w Renault Espace IV zespół ABS znajduje się w miejscu częściowo zasłoniętym przez elementy podszybia i wyposażenie komory silnika. Z tego powodu oglądanie wyłącznie od góry może nie wystarczyć.

Jeśli przewody hamulcowe z pompy hamulcowej znikają w stronę tylnej części komory silnika, należy kontynuować ich śledzenie aż do metalowego modulatora. W razie ograniczonego dostępu pomocne może być oglądanie od strony podszybia albo od spodu samochodu.

Pompa ABS, sterownik i silnik - co właściwie wymieniać?

W przypadku awarii trzeba ustalić, która część zespołu jest uszkodzona. Najczęściej naprawiane elementy w pompie ABS to moduł elektroniczny (sterownik), silnik elektryczny lub hydroagregat.

W niektórych przypadkach uszkodzeniu ulega silnik elektryczny hydrauliki. Jeżeli kupiono używany zespół, możliwe jest przełożenie samego silnika, pozostawiając oryginalną elektronikę.

Jeżeli wymieniany jest cały używany moduł, przed zakupem należy porównać oznaczenia pompy, sterownika oraz wyposażenia samochodu. Sam numer modelu i rocznik mogą nie wystarczyć do prawidłowego dobrania części.

Czy po wymianie trzeba zapisać VIN?

W przypadku używanego modułu ABS pojawia się kwestia zapisania numeru VIN. Clip nie da rady, więc ten Scanmatik też nie. ABS będzie działać bez zmiany VIN. VIN w tych modułach to tylko zapis do niczego nie potrzebny.

Nie oznacza to jednak, że każda wymiana może zostać wykonana bez diagnostyki. Po montażu trzeba sprawdzić komunikację ze sterownikiem, odczytać zapisane błędy i zweryfikować działanie czujników prędkości kół.

Objawy problemów z pompą ABS

Pompa ABS może dawać różne objawy w sytuacji uszkodzenia. Są to m.in. kontrolki ABS/ESP/BAS/DSC, błędy związane z czujnikami kół lub ciśnienia hamowania, wpadający hamulec czy ściąganie auta w prawo lub lewo.

• kontrolka ABS świecąca stale albo pojawiająca się okresowo,
• jednoczesne kontrolki ABS i ESP,
• brak komunikacji ze sterownikiem ABS,
• błędy czujników kół mimo sprawnych czujników,
• miękki lub wpadający pedał hamulca,
• hamulec działający dopiero po drugim naciśnięciu pedału,
• ściąganie samochodu podczas hamowania,
• praca pompy ABS bez przerwy.

Naprzemiennie działający i niedziałający system ABS, brak wyświetlania aktualnej prędkości na liczniku pojazdu czy stale pojawiające się i gasnące kontrolki informujące o problemach z ABS i ESP także mogą wskazywać na usterkę zespołu ABS.

Możliwe przyczyny awarii

Przyczyn awarii może być wiele. Zbyt stary płyn wpływa na siłę hamowania, ta zaś nadwyręża układy elektroniczne w sterowniku pompy ABS. Opiłki z układu hamulcowego zapychają zawory.

Płyn z zawartością 3% wody może spowodować korozję układu. Zdarzają się także wady fabryczne, które będą wymagały naprawy modułu ABS.

Wyeksploatowaniu mogą ulec szczotki, sam silnik może się też spalić czy zatrzeć. Blok hydrauliczny zawiera zawory, a zanieczyszczenia mogą wpłynąć na ich blokowanie i przez to zwiększyć awaryjność całego układu.

Naprawa sterownika ABS z reguły polega na usunięciu wadliwych połączeń wewnątrz urządzenia. Zdarzają się również awarie procesorów czy innych komponentów. Uszkodzeniu ulec także mogą cewki sterujące zaworami w bloku.

Diagnostyka przed demontażem

Przed wyjęciem pompy ABS nie należy zakładać, że każda zapalona kontrolka oznacza uszkodzenie samego hydroagregatu. W pierwszej kolejności trzeba odczytać błędy zapisane w sterowniku ABS oraz sprawdzić, czy tester nawiązuje z nim komunikację.

Następnie należy sprawdzić zasilania, masy, wtyczkę, wiązkę oraz czujniki przy kołach. Warto również skontrolować przewody hamulcowe, stan płynu i ewentualne wycieki.

Jeżeli kontrolka ABS nie świeci się nawet po włączeniu zapłonu, nie musi to oznaczać braku systemu. Jeśli kontrolka nie świeci, ktoś mógł ją celowo zneutralizować, aby nie zdradzała uszkodzenia ABS.

Demontaż i bezpieczeństwo pracy

Prace przy zespole ABS wymagają zachowania czystości, ponieważ otwarcie obwodu hydraulicznego może wprowadzić zanieczyszczenia do zaworów. Przed odłączeniem przewodów należy zabezpieczyć układ przed zabrudzeniem i oznaczyć ich położenie.

Po odkręceniu przewodów hydraulicznych, odłączeniu złącza elektrycznego i odkręceniu mocowań można wyjąć pompę na zewnątrz. Montaż wykonuje się w kolejności odwrotnej.

Po montażu układ hamulcowy musi zostać dokładnie odpowietrzony. Jeżeli standardowe odpowietrzanie nie usuwa problemu, konieczne może być użycie procedury serwisowej uruchamiającej zawory i pompę ABS.

Problemy z hamulcem, takie jak pedał wpadający do podłogi, miękkie działanie, konieczność wielokrotnego pompowania albo powtarzające się zapowietrzanie, wymagają przerwania jazdy do czasu ustalenia przyczyny.

Naprawa czy wymiana pompy ABS?

Opinie o tym, czy warto naprawiać pompę ABS, czy od razu trzeba wymienić ją na nową, są różne. W niektórych modelach samochodów możliwa jest naprawa tej części. Wykonywać ją warto jedynie, gdy uszkodzenie jest naprawdę niewielkie.

Naprawa pompy ABS to złożony proces, tak jak złożone jest samo urządzenie. Regeneracja uszkodzonej części wymaga specjalistycznych narzędzi i doświadczenia.

Przy wymianie używanego zespołu najważniejsze jest porównanie numerów oraz zgodności wyposażenia. Należy uwzględnić między innymi obecność systemu ESP, rodzaj sterownika, wersję instalacji oraz numer znajdujący się na zamontowanej pompie.

Najważniejsze informacje dotyczące lokalizacji

W Renault Espace IV pompy ABS należy więc szukać nie przy samym zbiorniczku płynu, lecz dalej, w głębi podszybia. Najskuteczniejszym sposobem jest prześledzenie przewodów hamulcowych od pompy hamulcowej do modulatora.
