Wentylator chłodnicy w Oplu Vectra C odpowiada za wymuszony przepływ powietrza przez chłodnicę, szczególnie podczas postoju, powolnej jazdy oraz pracy układu klimatyzacji. Przy wyborze części trzeba uwzględnić między innymi napięcie, średnicę, liczbę łopatek, liczbę biegunów, kierunek obrotów, obecność ramy oraz zgodność z konkretną wersją samochodu.
W opisanych wariantach stosowane są wentylatory o napięciu 12 V, z dwiema wtyczkami lub biegunami, średnicy około 380-383 mm i z ramą wentylatora chłodnicy. W zależności od wersji część może mieć 6 albo 11 łopatek, moc znamionową 230 lub 260 W oraz różne rozwiązania sterowania.
Najważniejsze parametry wentylatora chłodnicy
Podstawowym parametrem jest napięcie 12 V, odpowiadające instalacji elektrycznej samochodu osobowego. Znaczenie mają także średnica wentylatora, liczba łopatek i moc znamionowa, ponieważ wpływają na ilość powietrza przepływającego przez chłodnicę.
| Parametr | Wartości występujące w opisach |
|---|---|
| Napięcie | 12 V |
| Średnica | 380 mm lub 383 mm |
| Liczba łopatek | 6 lub 11 |
| Liczba biegunów | 2 |
| Moc znamionowa | 230 W lub 260 W |
| Kierunek obrotów | przeciwnie do ruchu wskazówek zegara |
| Rama | z ramą wentylatora chłodnicy (Zarge) |

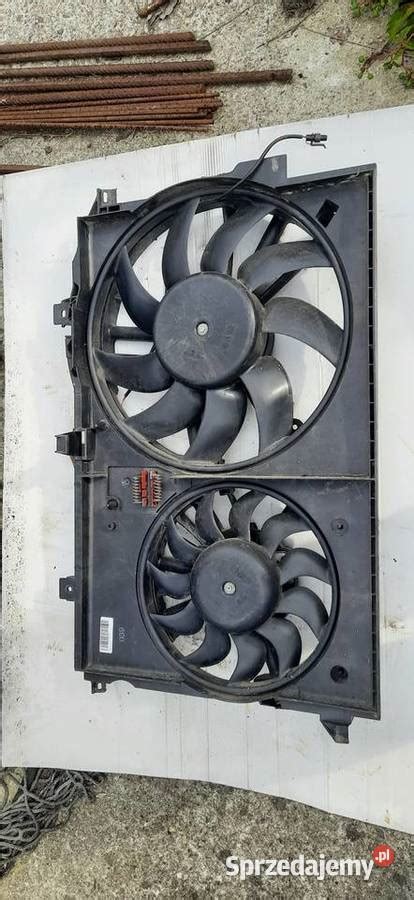

Wentylator chłodnicy z ramą
Rama wentylatora chłodnicy kieruje strumień powietrza przez powierzchnię chłodnicy i ułatwia prawidłowe zamocowanie zespołu. W opisach części pojawia się informacja „z ramą wentylatora chłodnicy (Zarge)”.
Przy wymianie kompletnego zespołu trzeba sprawdzić nie tylko sam silnik wentylatora, lecz także kształt ramy, punkty mocowania, położenie wtyczki i miejsce montażu względem chłodnicy. Nawet część o takiej samej średnicy może nie pasować, jeśli różni się konstrukcją obudowy lub rozmieszczeniem mocowań.
Przykładowe warianty wentylatorów
JPN 62C0045-JPN
Wentylator chłodnicy 62C0045-JPN JPN ma napięcie 12 V, 2 bieguny, średnicę 383 mm oraz 11 łopatek wentylatora. Kierunek obrotów określono jako przeciwny do ruchu wskazówek zegara.
Artykuł uzupełniający / informacja uzupełniająca 2 wskazuje na ramę wentylatora chłodnicy (Zarge). W opisie znajduje się także zastrzeżenie dotyczące rodzaju skrzyni biegów.
NRF 47458
Wentylator 47458 NRF jest pojedynczym wentylatorem o napięciu 12 V, mocy znamionowej 230 W, średnicy 383 mm i 11 łopatkach. Ma 2 bieguny, prostokątny kształt obudowy wtyczki oraz kierunek obrotów przeciwny do ruchu wskazówek zegara.
Ten wariant jest opisany jako część z ramą wentylatora chłodnicy (Zarge), bez sterownika. W opisie również znajduje się zastrzeżenie dotyczące rodzaju skrzyni biegów.
NISSENS 85243
Wentylator chłodnicy 85243 NISSENS ma napięcie 12 V, 2 bieguny, średnicę 380 mm, 6 łopatek i moc znamionową 260 W. Artykuł uzupełniający / informacja uzupełniająca 2 wskazuje na ramę wentylatora chłodnicy (Zarge).
Różnica między tym wariantem a częściami o średnicy 383 mm oraz 11 łopatkach pokazuje, że sama nazwa modelu samochodu nie wystarcza do bezpiecznego doboru wentylatora. Trzeba porównać parametry i konstrukcję zamontowanej części.
| Producent i numer | Średnica | Łopatki | Moc | Napięcie | Rama |
|---|---|---|---|---|---|
| JPN 62C0045-JPN | 383 mm | 11 | - | 12 V | tak |
| NRF 47458 | 383 mm | 11 | 230 W | 12 V | tak |
| NISSENS 85243 | 380 mm | 6 | 260 W | 12 V | tak |
Znaczenie kierunku obrotów
W przypadku opisanych wentylatorów kierunek obrotów określono jako przeciwny do ruchu wskazówek zegara. Kierunek pracy ma znaczenie dla prawidłowego przepływu powietrza przez chłodnicę.
Nie należy oceniać poprawności montażu wyłącznie na podstawie tego, czy silnik wentylatora się obraca. Wentylator może pracować, ale tłoczyć powietrze w niewłaściwą stronę, jeśli zastosowano nieodpowiednią część albo zamieniono sposób podłączenia.
Wentylatory a układ klimatyzacji
Wentylatory chłodnicy współpracują nie tylko z układem chłodzenia silnika, lecz także z układem klimatyzacji. Podczas włączenia klimatyzacji sterowanie wentylatorami powinno zapewnić odpowiednie chłodzenie skraplacza, jednak działanie układu zależy również od ilości czynnika i szczelności klimatyzacji.
W opisanym przypadku podczas włączenia klimatyzacji sprężarka się załączała, ale nie leciało zimne powietrze, mimo że klimatyzacja była wcześniej nabita. Ostatecznie stwierdzono jednak nieszczelność klimatyzacji i zbyt małą ilość czynnika.
Jak sprawdzić czy wentylator jest sprawny/niesprawny? (1)
Objawy nieprawidłowej pracy wentylatorów
Do objawów wymagających diagnostyki należy brak pracy wentylatorów po włączeniu klimatyzacji, nieprawidłowa praca poszczególnych biegów, uruchamianie się wentylatorów dopiero po rozgrzaniu silnika oraz brak reakcji po zmostkowaniu przekaźnika.
W przypadku opisanej usterki podczas testowania wentylatorów przez OP-COM na pierwszym biegu pracowały oba wentylatory, na drugim biegu również pracowały oba, natomiast na trzecim biegu pracował lewy wiatrak. Taki wynik wskazuje, że diagnostyka powinna obejmować nie tylko sam moduł, ale również zasilanie, przewody, przekaźniki, wtyczki, silniki wentylatorów i warunki pracy klimatyzacji.
Diagnostyka krok po kroku
Sprawdzenie bezpieczników
Pierwszym etapem jest sprawdzenie bezpieczników odpowiedzialnych za układ chłodzenia i klimatyzację. W opisanym przypadku bezpieczniki były sprawne, jednak prawidłowy bezpiecznik nie wyklucza problemu z przekaźnikiem, przewodem, złączem, modułem albo silnikiem wentylatora.
Sprawdzenie przekaźników
Po zmostkowaniu przekaźnika sprężarka się załączała, a wentylatory pozostawały nieruchome. Taki test nie potwierdza jednoznacznie sprawności całego układu, ponieważ wentylatory mogą mieć oddzielne obwody zasilania, sterowania lub zabezpieczenia.
Sprawdzenie sterowania modułem
Do modułu dochodziło sterowanie masą, a na trzech cienkich kablach, zależnie od testowanego biegu, pojawiała się masa. Jednocześnie napięcie było obecne tylko na jednej wtyczce wentylatora, zależnie od wybranego biegu.
Jeżeli sterowanie dociera do modułu, należy sprawdzić, czy moduł przekazuje zasilanie na właściwe wyjście oraz czy napięcie nie zanika pod obciążeniem. Sam pomiar napięcia bez podłączonego obciążenia może nie ujawnić uszkodzonego styku, nadpalonego przekaźnika albo przerwy w obwodzie.
Sprawdzenie silników wentylatorów
Każdy silnik wentylatora powinien zostać sprawdzony pod kątem swobodnego obrotu, poboru prądu, stanu szczotek, komutatora oraz połączeń elektrycznych. Wentylator może okresowo nie pracować z powodu zużycia silnika, a następnie uruchamiać się po zmianie temperatury lub po poruszeniu przewodów.
Warto zwrócić uwagę na sytuację, w której wentylatory uruchamiają się dopiero po rozgrzaniu samochodu. Sam fakt, że po nagrzaniu zaczynają pracować, nie potwierdza sprawności całego układu, ponieważ może wynikać z innego progu sterowania, chwilowej poprawy styku albo zmiany parametrów uszkodzonego elementu.
Sprawdzenie wtyczek i przewodów
Wtyczki należy obejrzeć pod kątem korozji, nadpalenia, luźnych pinów i wilgoci. Szczególne znaczenie ma pomiar napięcia bezpośrednio na wtyczce wentylatora podczas próby uruchomienia, a następnie sprawdzenie spadku napięcia na przewodach i masie.
Jeżeli napięcie pojawia się tylko na jednej wtyczce w zależności od wybranego biegu, trzeba ustalić, czy jest to prawidłowe działanie konkretnego układu, czy skutek przerwy w jednym z obwodów. Pomocne jest porównanie wyników dla obu wentylatorów oraz sprawdzenie ciągłości przewodów między modułem, przekaźnikami i silnikami.
Moduł sterowania wentylatorami
Moduł może być podejrzany, jeżeli otrzymuje prawidłowe sygnały sterujące, ma odpowiednie zasilanie i masę, ale nie przekazuje napięcia na właściwe wyjście. Przed wymianą modułu należy jednak wykluczyć uszkodzenie silnika wentylatora, przewodów, złączy, przekaźników i zabezpieczeń.
W opisanym przypadku moduł został sprawdzony według dostępnego opisu i uznano, że wszystko jest prawidłowe, jednak pojawiła się wątpliwość, czy nie jest mimo to uszkodzony. Ostateczna diagnoza klimatyzacji wykazała jednak nieszczelność i zbyt małą ilość czynnika, dlatego brak chłodnego powietrza nie musiał wynikać z uszkodzenia wentylatora lub modułu.
Dobór części do Opel Vectra C
Przy doborze wentylatora chłodnicy do Opel Vectra C należy porównać numer części, wersję silnikową, rodzaj skrzyni biegów, średnicę, liczbę łopatek, liczbę biegunów, kierunek obrotów, kształt wtyczki i obecność ramy.
W opisach części występuje zastrzeżenie dotyczące rodzaju skrzyni biegów. Oznacza to, że przed zamówieniem trzeba sprawdzić zgodność z konkretną konfiguracją samochodu, a nie wybierać część wyłącznie na podstawie średnicy albo liczby łopatek.
- napięcie: 12 V;
- średnica: 380 mm lub 383 mm, zależnie od wariantu;
- liczba łopatek: 6 albo 11;
- liczba biegunów: 2;
- kierunek obrotów: przeciwnie do ruchu wskazówek zegara;
- rama wentylatora chłodnicy: występuje w opisanych wariantach;
- kształt obudowy wtyczki: w jednym z wariantów prostokątny;
- moc znamionowa: 230 W albo 260 W, zależnie od części;
- rodzaj skrzyni biegów: informacja wymagająca weryfikacji przed doborem.
Najbezpieczniejsze porównanie polega na zestawieniu numeru starej części z numerem zamiennika oraz sprawdzeniu wymiarów i złączy. Jeżeli wentylator jest sprzedawany z ramą, trzeba dodatkowo porównać jej kształt i punkty mocowania z elementem zamontowanym w samochodzie.
