Adapter sterowania z kierownicy w Citroënie C5 III: jak podłączyć radio z Allegro

W Citroënie C5 III sterowanie radiem z przycisków na kierownicy odbywa się za pośrednictwem magistrali CAN, dlatego zwykła przejściówka ISO ani sam przewód nie wystarczą do podłączenia niefabrycznego radia. Potrzebny jest dedykowany adapter sterowania z kierownicy, nazywany również interfejsem SWC albo Stalk Adapter, dobrany jednocześnie do modelu samochodu i marki zamontowanego radia.

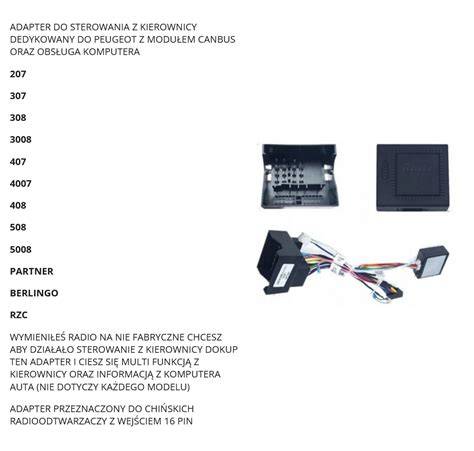

Adapter działa jako most pomiędzy samochodem a nowym radiem: komunikuje się z magistralą CAN pojazdu, odczytuje sygnały z przycisków na kierownicy i przekazuje je do radia aftermarketowego. Dzięki temu po wymianie radia nadal możesz regulować głośność, zmieniać utwory, odbierać połączenia i obsługiwać menu bez odrywania rąk od kierownicy.

Dlaczego potrzebny jest adapter do C5 III

Radio jest połączone z przyciskami na kierownicy i całą resztą auta dwoma przewodami CAN HI oraz CAN LO. Wszelkie komendy tj. włączenie, wyłączenie, głośniej, ciszej, nast. utwór itd. dostaje za pośrednictwem tej szyny.

Fabryczne systemy infotainment są zintegrowane z elektroniką auta. Po demontażu radia możesz stracić m.in. sterowanie z kierownicy, wizualizację klimatyzacji, ustawienia pojazdu, sygnał biegu wstecznego i kamerę cofania.

Dlatego zwykła ramka montażowa nie wystarczy. Sama ramka dopasowuje radio do konsoli, ale nie tłumaczy komunikatów przesyłanych przez samochodową magistralę CAN na sygnał zrozumiały dla radia aftermarketowego.

Jaki adapter wybrać do Citroëna C5 III

Istnieje rozwiązanie: adaptery sterowania z kierownicy (SWC) oraz interfejsy typu i-dapter. Stalk Adapter i do tego dobiera się odpowiednie przejściówki pod dane radio.

W przypadku prostego podłączenia radia zamiennego najważniejsze jest, aby interfejs był przeznaczony do Citroëna C5 III, obsługiwał magistralę CAN oraz miał wyjście zgodne z konkretną marką nowego radia. Nie wystarczy kupić adaptera opisanego wyłącznie jako „Citroën”, ponieważ sposób komunikacji z radiem może być różny dla urządzeń Alpine, Sony, Pioneer, JVC, Kenwood lub innych producentów.

Klasyczny interfejs SWC

Alternatywa: interfejsy 42x SWC. Są tańsze i idealne, gdy nie potrzebujesz wizualizacji klimatyzacji ani menu pojazdu.

Jeżeli potrzebujesz tylko przycisków, rozwiązaniem jest SWC 42x. Taki interfejs powinien zachować podstawowe funkcje sterowania radiem, ale nie musi odtwarzać wszystkich informacji wyświetlanych przez fabryczny system.

Interfejs i-dapter

43x Series i-dapter to zaawansowane interfejsy montażowe, które umożliwiają instalację radia aftermarketowego bez utraty kluczowych funkcji pojazdu. Adapter działa jako most pomiędzy samochodem a nowym radiem.

Najważniejsze funkcje i-dapterów 43x to zachowanie sterowania z kierownicy, dostęp do ustawień fabrycznych pojazdu, obsługa kamery cofania (OEM i aftermarket), wizualizacja klimatyzacji na ekranie radia, automatyczne wykrywanie kamery cofania (PAL / NTSC), wyjścia sygnałowe: bieg wsteczny, hamulec ręczny, prędkość oraz wielojęzyczne menu (EN, DE, FR, ES, IT).

Efekt: radio aftermarket działa jak fabryczne - tylko z większymi możliwościami.

Jak podłączyć adapter krok po kroku

1. Sprawdź fabryczne radio i instalację

Przed zakupem adaptera ustal, jakie radio znajduje się w samochodzie i jakie złącza są dostępne za jego obudową. W C5 III występowały różne wersje wyposażenia i różne jednostki multimedialne, dlatego opis „adapter do C5” może nie określać wszystkich wymaganych elementów.

Sprawdź również, czy samochód ma sterowanie z kierownicy, fabryczny wyświetlacz, wejście AUX, gniazdo USB, kamerę cofania oraz dodatkowe funkcje obsługiwane przez radio. Te informacje są potrzebne do wyboru właściwego interfejsu i wiązki.

2. Dobierz adapter do samochodu

Adapter powinien być przeznaczony do Citroëna C5 III i komunikować się z jego magistralą CAN. Radio jest połączone z przyciskami na kierownicy i całą resztą auta dwoma przewodami CAN HI oraz CAN LO, więc interfejs musi odczytać właśnie te komunikaty.

Nie należy podłączać przycisków kierownicy bezpośrednio do wejścia sterowania w radiu, jeśli samochód przekazuje ich komendy przez CAN. Bez konwertera radio aftermarketowe nie otrzyma prawidłowych sygnałów.

3. Dobierz przejściówkę do nowego radia

Do adaptera samochodowego dobiera się odpowiednią przejściówkę pod dane radio. Radio, które zakładasz, ma wejście sterowania analogowego, natomiast fabryczny system samochodu przekazuje informacje cyfrowo przez magistralę.

W zależności od producenta radia wyjście adaptera może być zakończone odpowiednim przewodem lub wtykiem. W niektórych instalacjach interfejs ma uniwersalne wyjście zależne od podłączonego kabelka do radia.

Skoro brak tego kabelka ze złączem mały jack (nie cinch) to trzeba ustalić jaki gdzie jest łączony oraz pod jaki standard radia jest przeznaczony (ja bym tu stawiał na Sony/Pioneer ale to może też być JVC lub Kenwood). Może być tak, że ten interfejs ma uniwersalne wyjście zależne od podłączonego kabelka do radia.

4. Połącz wiązkę adaptera z radiem

Podłącz wiązkę samochodową do interfejsu, a wyjście interfejsu do wejścia sterowania w radiu aftermarketowym. Nie należy sugerować się wyłącznie kolorami przewodów, ponieważ ich funkcja może różnić się zależnie od producenta adaptera i modelu radia.

Warto zachować oryginalną instalację samochodu i korzystać z gotowych przejściówek. Dedykowane adaptery pozwalają uniknąć ingerencji w instalację, zmniejszają liczbę błędów montażowych, zachowują wartość auta, przyspieszają montaż i zapewniają stabilne działanie.

5. Podłącz przewody dodatkowych funkcji

Jeżeli interfejs obsługuje więcej niż same przyciski, można wykorzystać także wyjścia sygnałowe: bieg wsteczny, hamulec ręczny, prędkość oraz obsługę kamery cofania. Zakres funkcji zależy jednak od konkretnego interfejsu, radia i wyposażenia samochodu.

W przypadku kamery należy zwrócić uwagę na zgodność sygnału. Interfejsy i-dapter 43x mogą obsługiwać kamerę cofania (OEM i aftermarket) oraz automatycznie wykrywać kamerę cofania (PAL / NTSC).

6. Skonfiguruj sterowanie w radiu

Po podłączeniu interfejsu radio może wymagać uruchomienia funkcji uczenia przycisków. W radiu należy wejść do ustawień sterowania z kierownicy, wybrać odpowiednią funkcję, nacisnąć przypisany przycisk na kierownicy i zapisać konfigurację.

Wartości nie będą wtedy istotne bo i tak radio trzeba nauczyć pilota. Na jednej linii to zdaje się Philips pracuje.

Po ustawieniach w radiu sterowanie zaczęło działać.

Co można zachować po wymianie radia

Jeśli chcesz „jak fabryka” → i-dapter 43x. Jeśli tylko przyciski → SWC 42x.

Dzięki adapterowi można zachować regulację głośności, zmianę utworów, odbieranie połączeń i obsługę menu bez odrywania rąk od kierownicy. W zależności od klasy interfejsu możliwe jest również zachowanie wizualizacji klimatyzacji, ustawień samochodu, sygnału biegu wstecznego i obsługi kamery.

RD4, RD45 i USB w Citroënie C5 III

W przypadku fabrycznego radia RD4 nie można zakładać, że samo radio ma obsługę USB. Radio RD45 owszem, posiada gniazdo USB.

Radio RD4 nie posiada kabla USB. Radio RD45 owszem, posiada gniazdo USB. Nie ma RD4 z USB.

Tak do radia RD4 mozna podlaczyc kabel USB. Swoja droga dziwne ze nie masz tego kabelka.

Te informacje odnoszą się do różnych jednostek i wersji wyposażenia, dlatego przed zakupem przewodu trzeba ustalić dokładny model radia. W C5 III występowały różne wersje radia, a obecność gniazda lub przewodu USB nie wynika wyłącznie z samego wyglądu konsoli.

W przypadku radia RD4 nie należy kupować przypadkowego przewodu USB zakończonego wtykiem do radia. Do radia potrzebujesz sygnał analogowy, z pendrive'a takiego nie wyciśniesz.

USB Box jako alternatywa dla wymiany radia

Emulator zmieniarki mp3. Poszukaj. Jest o tym wszędzie, również na tym forum dosyć długi wątek.

Dla fabrycznego radia alternatywą pozostaje zakupienie sobie USB BOX. Takie rozwiązanie pozwala pozostawić oryginalną jednostkę i uniknąć problemów z integracją nowego radia z samochodem.

Wymiana fabrycznego radia na nowoczesną jednostkę multimedialną nie musi oznaczać utraty wszystkich funkcji, ale wymaga zastosowania właściwego interfejsu. W przypadku C5 III można rozważyć adapter sterowania z kierownicy do radia aftermarketowego albo emulator zmieniarki i USB Box do radia fabrycznego.

Adapter czy USB Box - co wybrać

Jeżeli najważniejsze jest radio z USB, Bluetooth lub funkcjami multimedialnymi, można zastosować nowe radio aftermarketowe oraz odpowiedni adapter CAN/SWC. Trzeba jednak uwzględnić koszt samego konwertera, radia, ramki i właściwej wiązki.

Jeżeli zależy Ci na zachowaniu fabrycznego wyglądu, wyświetlacza i integracji z samochodem, praktyczniejszym rozwiązaniem może być pozostawienie oryginalnego radia i zastosowanie emulatora zmieniarki albo USB Box.

Nie rozumiem tylko Twojego toku myślenia. 200 zł za ten konwerter + 300 zł za byle jakie radio daje ok 500 zł. W efekcie otrzymujesz nieładnie wyglądającą, nieorginalną konsolę, pozbywasz się funkcjonalności ekranu wielofunkcyjnego (zostanie Ci tylko trip computer), gdzie za ok 250 zł mógłbyś mieć to wszystko w orginale. Oczywiście jest to kwestia gustu.

Najczęstsze błędy przy podłączaniu

• Podłączenie przycisków kierownicy bezpośrednio do radia bez konwertera CAN.
• Zakup samej ramki ISO z przekonaniem, że zachowa sterowanie z kierownicy.
• Dobór adaptera wyłącznie po marce samochodu, bez sprawdzenia modelu radia aftermarketowego.
• Pomylenie przewodu mały jack z przewodem cinch.
• Traktowanie zwykłego kabla USB jako zamiennika interfejsu audio lub emulatora zmieniarki.
• Założenie, że każde radio RD4 ma gniazdo USB.
• Pomijanie konfiguracji przycisków w menu nowego radia.
• Łączenie przewodów wyłącznie na podstawie ich kolorów, bez sprawdzenia schematu adaptera.

Radio, które zakładasz ma wejście sterowania analogowego. Zakupiony interfejs to właśnie konwerter magistrali VAN na sygnał udający drabinkę rezystorową.

W przypadku C5 III zasadnicza różnica polega na tym, że sterowanie odbywa się po magistrali CAN. Dlatego adapter musi tłumaczyć komunikaty CAN HI oraz CAN LO na format rozpoznawany przez konkretne radio aftermarketowe.

Czy można zamontować radio bez przycisków na kierownicy

Jeżeli auto nie ma przycisków na kierownicy, rozwiązaniem jest 43x-remote - pilot IR. Pilot podczerwieni umożliwia wejście do menu i-daptera, konfigurację ustawień i obsługę funkcji nawet bez przycisków SWC.

To rozwiązanie pozwala obsługiwać funkcje interfejsu również wtedy, gdy samochód nie ma fabrycznego sterowania z kierownicy. W przypadku C5 III wyposażonego w przyciski kierownicy właściwszy będzie jednak adapter CAN/SWC dobrany do samochodu i radia.

Praktyczna procedura diagnostyczna

1. Ustal dokładny model fabrycznego radia: RD4, RD4/Mp3, RD45 albo inna jednostka.
2. Sprawdź, czy samochód ma fabryczne przyciski sterowania na kierownicy.
3. Sprawdź obecność wyświetlacza wielofunkcyjnego, AUX, USB i kamery cofania.
4. Wybierz adapter obsługujący Citroëna C5 III oraz magistralę CAN.
5. Dobierz przewód wyjściowy do marki i modelu nowego radia.
6. Połącz wiązkę adaptera z instalacją samochodu i wejściem sterowania radia.
7. Podłącz przewody dodatkowych funkcji, jeśli adapter i radio je obsługują.
8. Włącz radio i skonfiguruj przyciski w menu sterowania z kierownicy.
9. Sprawdź głośność, zmianę utworów, wybór źródła, odbieranie połączeń i pozostałe dostępne funkcje.

Jeśli po podłączeniu nie działa sterowanie, najpierw sprawdź zgodność adaptera z konkretnym radiem, obecność właściwego przewodu wyjściowego oraz konfigurację funkcji w radiu. Następnie sprawdź połączenia zasilania, masy i magistrali CAN, nie zmieniając przypadkowo przewodów bez schematu.

Wymiana radia nie musi oznaczać utraty funkcji. Dzięki adapterom sterowania z kierownicy oraz interfejsom i-dapter 43x możesz cieszyć się nowoczesnym radiem Android / CarPlay, zachowując pełną integrację z samochodem.
