Budowa przedniego mostu Suzuki Vitara i Grand Vitara I

Przedni most Suzuki Vitara I oraz Grand Vitara I jest zbudowany wokół przekładni głównej, mechanizmu różnicowego, półosi i elementów mocujących, jednak konstrukcja obu modeli nie jest identyczna. W Vitarze I przedni dyferencjał ma lekką, aluminiową obudowę, natomiast w Grand Vitarze I występuje niezależne zawieszenie przednie z dyferencjałem zamocowanym do ramy pomocniczej.

Największą słabością przedniego mostu Vitary I jest aluminiowa obudowa dyferencjału oraz fabryczny kosz satelitów. W ciężkim terenie najbardziej trwałym rozwiązaniem jest stalowa obudowa, wzmocniony kosz mechanizmu różnicowego, mocniejsze półosie oraz prawidłowo ustawiona przekładnia główna.

Układ przedniego napędu w Suzuki Vitara I

Przód Suzuki Vitara I wykorzystuje niezależne zawieszenie przednie, a przedni dyferencjał jest połączony z półosiami zakończonymi przegubami CV. Napęd na przednią oś jest dołączany przez skrzynię rozdzielczą, dlatego układ nie ma centralnego mechanizmu różnicowego.

W wielu wersjach załączanie przodu realizowane mechanicznie przez reduktor, a rozsprzęganie półosi - siłownikiem podciśnieniowym (ADD) lub wolnymi piastami w starszych/aftermarket.

Minimalny „schemat blokowy” przedniego IFS: Wyjście z reduktora → wał przedni → dyferencjał na podramie → krótkie półosie (CV) → piasty; opcjonalnie siłownik rozsprzęgający jedną półoś.

Podstawowe elementy przedniego dyferencjału

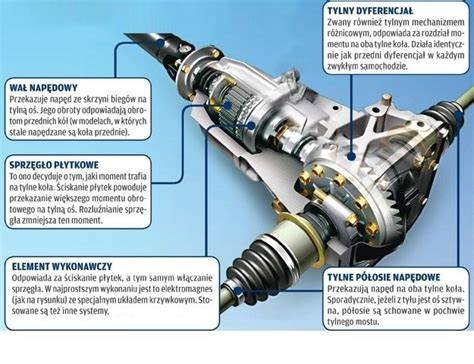

Schemat mechaniczny przedniego dyferencjału obejmuje obudowę, koło talerzowe, koło atakujące, kosz satelitów, koła koronowe półosi, łożyska, podkładki dystansowe, uszczelniacze oraz elementy mocowania do podramy lub ramy.

Wewnątrz znajduje się przekładnia hipoidalna (talerz/atak), kosz satelitów, łożyska stożkowe, uszczelniacze półosi, odpowietrznik.

1. Wał napędowy przekazuje moment obrotowy na koło atakujące.
2. Koło atakujące współpracuje z kołem talerzowym.
3. Koło talerzowe napędza kosz mechanizmu różnicowego.
4. Kosz satelitów rozdziela moment obrotowy na koła koronowe półosi.
5. Koła koronowe przekazują napęd na półosie.
6. Półosie przekazują napęd przez przeguby CV do piast i kół.

Minimalny „schemat blokowy” mostu sztywnego (opisowo): Wał napędowy → koło atakujące → koło talerzowe → kosz satelitów → koła koronowe półosi → półosie → łożyska → piasty → koła.

Przedni most Grand Vitara I

Grand Vitara I ma z przodu niezależne zawieszenie (IFS) z dyferencjałem mocowanym do pomocniczej ramy. Półosie z przegubami CV przekazują napęd do przednich piast.

W Grand Vitarze I przedni most nie jest klasycznym sztywnym mostem. Dyferencjał jest oddzielnym zespołem zamocowanym do podramy, a koła poruszają się niezależnie dzięki wahaczom i przegubom napędowym.

W wielu wersjach przednia oś jest dołączana przez skrzynię rozdzielczą, a rozłączanie jednej z półosi może być realizowane przez układ podciśnieniowy.

Załączanie przedniej osi i układ podciśnieniowy

GV I to samochód z dołączanym napędem przedniej osi bez centralnego mechanizmu różnicowego dlatego są opory przy skręcaniu na przyczepnym(asfalt, beton itp).

Napęd na 4H i 4L służy wyłącznie do jazdy po „śliskim”, bo wtedy ten opór który teraz czujesz na przyczepnym jest tracony uślizgiem koła.

Jazda po tych nawierzchniach z załączonym 4H lub 4L doprowadzi w końcu do uszkodzenia któregoś z elementów układu napędowego.

W Grand Vitarze I układ podciśnieniowy nie pełni funkcji blokady mechanizmu różnicowego. Mniej więcej jest to w stylu blokady podciśnieniowej tyle że nie jest blokowany mechanizm różnicowy a półoś jest sprzęgana z kołem koronowym.

Układ ADD może obejmować zawór elektromagnetyczny, siłownik na prawej półosi, czujniki położenia lub ciśnienia, przewody podciśnienia oraz zasilanie i sterowanie z ECU napędu lub ABS.

Systemy bez ADD: dołączanie przodu tylko w skrzyni rozdzielczej (mechaniczne), brak osobnego siłownika półosi.

Tryby 2H/4H/4L: 2H - tył, 4H - stały rozdział na obie osie, 4L - redukcja.

Dlaczego przedni most Vitary pęka

Przedni most to niestety najsłabszy punkt vitary.

Podczas jazdy w trudnym terenie obudowa dyferencjału jest obciążana przez moment obrotowy, uderzenia kół o przeszkody oraz nagłe zmiany przyczepności. Aluminiowa obudowa jest lekka, ale ma znacznie mniejszą odporność na takie obciążenia niż obudowa stalowa.

W ciężkim terenie zazwyczaj występują trzy główne awarie:

• pęknięcie aluminiowej obudowy dyferencjału;
• pęknięcie kosza satelitów;
• zerwanie wielowypustu 22-zębnej półosi napędowej.

Jeżeli pęknie aluminiowa obudowa dyferencjału, trzeba kupić nowy dyferencjał i stalową obudowę.

Jeżeli pęknie kosz satelitów, potrzebny jest mocniejszy kosz, a jednocześnie aluminiowy dyferencjał dla zestawu kół zębatych.

Dotyczy to tylko Vitary 1.6 sprzed 1996 roku.

Jeżeli zostanie uszkodzony 22-zębny wielowypust półosi, trzeba zastosować 26-zębną półoś, podporę prawej półosi oraz inny dyferencjał, ponieważ aluminiowa obudowa mogła zostać zniszczona przez odłamki.

Trwałość najważniejszych elementów

Wzmocnienie przedniego mostu

Dlatego najbardziej rozsądnym i najtańszym rozwiązaniem jest od razu zastosować stalową obudowę dyferencjału, podporę prawej półosi oraz mocniejszy kosz satelitów.

Przy takim wzmocnieniu przedni dyferencjał jest znacznie lepiej przygotowany do jazdy terenowej.

Przy naprawdę ciężkiej jeździe terenowej można dodatkowo wspawać śrubę podpierającą koło talerzowe.

Przedni most można wzmocnić przez zastosowanie kół zębatych i łożysk z aluminiowego dyferencjału, stalowej obudowy dyferencjału, czteroramiennego kosza satelitów z tylnego mostu Samuraia z 26 zębami, podpory prawej półosi oraz odpowiednich elementów dystansowych.

Najlepszym rozwiązaniem jest zmiana aluminiowej obudowy na stalową obudowę z Grand Vitary lub wykonanie nowej obudowy na bazie mostu Samuraia.

Elementy potrzebne do konwersji

• stalowa obudowa przedniego dyferencjału;
• koło talerzowe i koło atakujące z aluminiowego dyferencjału;
• łożyska przekładni głównej i kosza;
• mocniejszy, czteroramienny kosz satelitów;
• 26-zębne półosie lub odpowiednie elementy wielowypustu;
• podpora prawej półosi;
• tuleje i podkładki dystansowe;
• uszczelniacze półosi i wału;
• odpowietrznik obudowy.

Kosz Samuraia musi zostać obrobiony u tokarza, aby pasował do grubszej prawej półosi Vitary I (1989-1998) / Grand Vitary I (nieprzewierconej).

Do koła talerzowego Vitary lub Grand Vitary potrzebny jest dystans.

Do prawidłowego wykonania takiej konwersji konieczne jest dopasowanie wymiarów kosza, półosi, koła talerzowego oraz podpory prawej półosi.

Stalowe obudowy stosowane w przednim moście

Stalową obudowę przedniego dyferencjału można znaleźć w następujących wersjach:

• Vitara I / Santana 2.0 HDi z manualną skrzynią biegów, nadwozie 5-drzwiowe;
• Vitara 2.0 TD RF z lat 1996-1998, z manualną skrzynią biegów;
• Grand Vitara I 2.5 V6 po liftingu z lat 2003-2005, z automatyczną skrzynią biegów;
• Grand Vitara I 2.0 TD / 2.0 HDi / 2.5 V6 z lat 1998-2005, z manualną skrzynią biegów;
• Grand Vitara XL7 2.7 V6 przed liftingiem z lat 2001-2003, z manualną skrzynią biegów.

Przed użyciem obudowy z innej wersji trzeba sprawdzić sposób mocowania, kompatybilność przekładni głównej, położenie półosi oraz rodzaj podpory.

Różnice półosi Grand Vitary I i Vitary I

We wszystkich modelach Grand Vitary I lewa wewnętrzna półoś w przednim dyferencjale ma 26 zębów i jest o 9 mm dłuższa niż półoś z Vitary I, przez co jest za długa do kosza dyferencjału Vitary lub Samuraia.

Możliwe są dwa rozwiązania:

1. Skrócenie półosi Grand Vitary I o 9 mm; nowy rowek pod pierścień zabezpieczający nie jest potrzebny, ponieważ półoś będzie utrzymywana przez łożysko.
2. Zastąpienie jej 26-zębną wewnętrzną półosią z Vitary I.

Prawy wewnętrzny przegub CV ma krótszy wielowypust niż przegub Vitary. Przy montażu razem z koszem Vitary lub Samuraia trzeba zastosować przedłużenie.

Występują dwa rodzaje środkowego mocowania dyferencjału.

Montaż i regulacja przedniego dyferencjału

Złożenie wszystkich elementów, w tym ustawienie luzu międzyzębnego i luzu łożysk, a także najtrudniejsze zadanie - ustawienie śladu współpracy koła talerzowego i atakującego - mogą być prawidłowo wykonane tylko przez osobę posiadającą odpowiednią wiedzę i doświadczenie, podkładki regulacyjne oraz właściwe narzędzia.

Nieprawidłowy ślad współpracy przekładni może powodować hałas, przegrzewanie, przyspieszone zużycie zębów oraz uszkodzenie całego dyferencjału.

Podczas montażu należy zwrócić uwagę na kolejność elementów, napięcie wstępne łożysk, luz międzyzębny, położenie koła talerzowego względem koła atakującego oraz szczelność uszczelniaczy.

Typowe objawy uszkodzenia przedniego mostu

Wycie przy przyspieszaniu lub odpuszczaniu często wskazuje na zużycie łożysk koła atakującego albo koła talerzowego.

Stuki przy zmianie obciążenia mogą oznaczać zbyt duży luz międzyzębny, zużycie wielowypustów, krzyżaków lub elementów wału napędowego.

Drgania występujące w określonym zakresie prędkości mogą być spowodowane biciem półosi lub koła, zużytymi przegubami CV albo niewłaściwym wyważeniem elementów wirujących.

Jeżeli po włączeniu napędu przednia oś zaczyna hamować samochód, pojawia się pulsujące stukanie albo odczuwalne są duże opory podczas skręcania, nie należy od razu zakładać uszkodzenia mechanizmu różnicowego. W Grand Vitarze I opory na przyczepnej nawierzchni wynikają przede wszystkim z braku centralnego mechanizmu różnicowego.

W przypadku Vitary 2.0 TD może wystąpić problem, w którym po dłuższej przerwie od włączenia napędu samochód zaczyna hamować, a z przodu słychać pulsujące stukanie. Przyczyną mogą być elementy przedniego dyferencjału, półosie, przeguby CV, układ rozłączania półosi albo niewłaściwa praca elementów załączających przednią oś.

Olej, odpowietrznik i konserwacja

Do dyferencjałów stosuje się orientacyjnie olej API GL‑5 o lepkości 75W‑90 lub 80W‑90.

Pojemności i rodzaj oleju zależą od wersji pojazdu.

Wymianę oleju warto wykonywać co 40-60 tys. km lub po brodzeniu.

Należy sprawdzać odpowietrznik, ponieważ jego zatkanie może powodować wzrost ciśnienia w obudowie, wycieki przez uszczelniacze oraz przedwczesne zużycie łożysk.

Jazda z napędem 4H i 4L

Przedni napęd w Grand Vitarze I należy wykorzystywać na nawierzchniach o ograniczonej przyczepności, takich jak śnieg, błoto, lód, piasek lub luźne podłoże.

Na asfalcie, betonie i innych przyczepnych nawierzchniach przednia i tylna oś nie mogą swobodnie wyrównywać różnicy prędkości obrotowych podczas skręcania.

Wtedy naprężenia są przenoszone na skrzynię rozdzielczą, wał, dyferencjał, półosie oraz przeguby. Długotrwała jazda z włączonym 4H lub 4L po przyczepnej nawierzchni może doprowadzić do uszkodzenia układu napędowego.

Nie należy przecinać przewodów ani odłączać pompy lub siłownika tylko po to, aby zmniejszyć opory podczas skręcania. Takie działanie nie zmienia faktu, że układ nie ma centralnego mechanizmu różnicowego.

Dobór właściwego schematu

Dokładny schemat przedniego mostu zależy od generacji, rocznika, silnika, nadwozia, rodzaju skrzyni biegów oraz zastosowanego systemu załączania napędu.

Najdokładniejsze schematy pochodzą z dokumentacji serwisowej dla konkretnego rocznika/VIN oraz z katalogów części (exploded view).

Katalog części pozwala zweryfikować kolejność elementów, rodzaj obudowy, numery łożysk i uszczelniaczy, typ półosi oraz elementy mocowania.

Bez rocznika i wersji nie da się wskazać jednego „właściwego” schematu, ponieważ Suzuki stosowało kilka wariantów mostów i sterowania.

Przy pracy przy układzie napędowym samochód musi być bezpiecznie podparty, a momenty dokręcania powinny odpowiadać dokumentacji serwisowej.

Rysunki z manuali producenta nie powinny być udostępniane publicznie bez odpowiedniej licencji.
