Głośny rozrząd w silniku CAXA – przyczyny, objawy i naprawa

W silniku 1.4 TSI CAXA głośna praca rozrządu najczęściej oznacza problem z rozciągniętym łańcuchem, zużytym napinaczem, prowadnicami, kołami zębatymi albo niewłaściwym ustawieniem faz rozrządu. Typowe są metaliczne grzechotanie, klekotanie, stukanie lub szorowanie, szczególnie po uruchomieniu zimnego silnika.

Niepokojącego hałasu nie należy ignorować, ponieważ przeskoczenie łańcucha może spowodować utratę kompresji, nierówną pracę, spadek mocy, a nawet kolizję tłoków z zaworami i poważne uszkodzenie silnika. W przypadku CAXA konieczna jest diagnostyka całego układu, a nie automatyczna wymiana samego wariatora lub pojedynczego elementu.

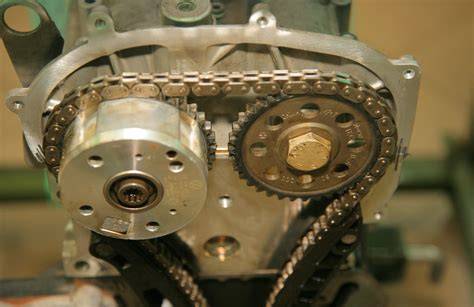

Silnik CAXA i jego układ rozrządu

Silnik CAXA 1.4 TSI to jedna z najpopularniejszych jednostek benzynowych koncernu Volkswagen z rodziny EA111. Pojawił się w latach 2007-2013 i był montowany m.in. w Volkswagenie Golfie VI, Passacie B6/B7, Jettcie, Skodzie Octavii II, Seacie Leonie czy Audi A3 8P.

Oferował 122 KM mocy i 200 Nm momentu obrotowego przy bezpośrednim wtrysku paliwa i turbodoładowaniu (bez kompresora). Rozrząd: Łańcuch. Silnik CAXA (tylko turbo, 122 KM) jest zdecydowanie lepszy od wersji Twincharger.

Dlaczego rozrząd w CAXA zaczyna hałasować?

Łańcuchowy napęd rozrządu zwykle wytrzymuje duże przebiegi lub niewielkie, rzadziej zużywa się jak pasek po 100-150 tys. km. Jeżeli ma być wadliwy, rozciąga się stosunkowo szybko, bardzo często po kilkunastu lub 20-30 tys. km.

Zdarza się jednak, że łańcuchowy napęd zużywa się adekwatnie do przebiegu i niekiedy pierwsze objawy pojawiają się po około 100-150 tys. km. W silniku CAXA problem najczęściej pojawia się między 80-150 tys. km.

Najczęściej dochodzi do rozciągnięcia łańcucha po dłuższej jeździe z uszkodzonym napinaczem. Dlatego tak ważna jest jego kontrola na pierwszym i drugim przeglądzie. Ważna jest również czujność użytkownika, który powinien reagować na niepokojące dźwięki spod maski w swoim nowym samochodzie, zwłaszcza na hałasy zależne od obrotów silnika.

Zużyty lub niesprawny napinacz

To jeden z najczęściej występujących objawów rozciągniętego łańcuch lub nieprawidłowo działającego napinacza. Wadliwie działający napinacz korzystający z oleju silnikowego nie jest w stanie naciągnąć łańcucha rozrządu na zimno, przy gęstym oleju.

Zużyty napinacz nie utrzymuje prawidłowego napięcia łańcucha, który zaczyna uderzać o prowadnice i osłony. Hałas zazwyczaj jest głośniejszy na zimnym silniku, tuż po rozruchu, i może nieco cichnąć, gdy olej silnikowy się rozgrzeje i lepiej smaruje elementy.

Jeżeli napinacz był uszkodzony przez dłuższy czas, łańcuch może być już rozciągnięty. W takiej sytuacji wymiana samego napinacza nie rozwiąże problemu.

Rozciągnięty łańcuch

Rozciągnięty łańcuch może powodować delikatne zmiany faz, co przełoży się na takie objawy jak nierówna praca silnika, słaba reakcja na dodanie gazu, mniejsza moc, wyższe zużycie paliwa, spalanie stukowe czy zapalenie się kontrolki silnika.

W silnikach wyposażonych w czujniki położenia wału korbowego i wałka rozrządu pojawi się błąd informujący o braku synchronizacji obu wałów lub myląca informacja o awarii któregoś z czujników.

Nie każdy rozciągnięty łańcuch musi generować hałas. Zwykle wszystko wychodzi na jaw po podłączenia komputera diagnostycznego.

Zużyte ślizgi i prowadnice

Czasami silnik hałasuje, a mechanik twierdzi, że napęd rozrządu jest w porządku. Trudne do zidentyfikowania dźwięki mogą pochodzić z zużytych ślizgów, czyli listew napinających.

W silnikach z łańcuchem łańcuch porusza się po specjalnych prowadnicach. Jeśli te prowadnice się zużyją, łańcuch zaczyna uderzać o metalowe elementy, generując charakterystyczny, metaliczny stukot.

Zużyte koła zębate

Rzadziej, ale możliwe, jest uszkodzenie kół zębatych na wałkach rozrządu lub wale korbowym. Takie uszkodzenie będzie generowało głośny, rytmiczny stukot, który niekoniecznie zaniknie po rozgrzaniu silnika.

Jeżeli łańcuch się wydłużył to i on podlega wymianie. Wówczas bezwzględnie należy skontrolować koła zębate, z którymi współpracował. W takich napędach jedna usterka powoduje kolejną, więc oznak zużycia należy szukać do momentu aż niczego już się nie znajdzie.

Wariator faz rozrządu

Wariator faz rozrządu - zużycie i awarie. Mechanik może podejrzewać wariator, zwłaszcza gdy hałas pojawia się przy rozruchu lub zmienia się wraz z obrotami silnika.

Wariator nie zawsze jest jednak źródłem całego problemu. Jeżeli jednocześnie występują trudności z uruchomieniem, ograniczenie obrotów do około 3000 obr./min, falowanie obrotów, utrata mocy i metaliczne dźwięki, trzeba sprawdzić również ustawienie rozrządu, kompresję, napinacz, ślizgi, koła zębate i wałek rozrządu.

Brak właściwego smarowania

Hałas w okolicach rozrządu może świadczyć o zużyciu łańcucha, uszkodzonym napinaczu lub braku odpowiedniego smarowania. Zanieczyszczony lub zbyt stary olej może wpływać na prawidłową pracę układu rozrządu.

Wymiana napinacza powinna być przeprowadzona zgodnie z procedurą jego montażu. Jeżeli zasila go olej silnikowy, to najpewniej przed pierwszym uruchomieniem jednostki napędowej trzeba go napełnić tym olejem.

Zwykle stosuje się procedurę kilku obrotów wałem korbowym na sucho - bez uruchamiania motoru.

Jakie dźwięki wskazują na problem?

Jeśli usłyszycie stukanie, grzechotanie lub dzwonienie w okolicach rozrządu, nie bagatelizujcie tego! Może to bowiem oznaczać poważny problem z tym jakże ważnym elementem układu napędowego.

• Grzechotanie - zwykle oznacza zużycie napinacza łańcucha lub nadmierny luz w samym łańcuchu.
• Stukanie - może oznaczać, że łańcuch rozrządu jest zbyt luźny lub że napinacz nie działa prawidłowo.
• Dzwonienie - najczęściej wskazuje na problem z napięciem łańcucha lub uszkodzenie ogniw.
• Szuranie i tarcie - może wskazywać na kontakt łańcucha z prowadnicą, uszkodzone ślizgi albo nieprawidłowe ustawienie elementów.

Najczęstsze jest to zużycie łańcucha, uszkodzenie napinacza, brak smarowania lub uszkodzenie zębatki. Im dłużej będziecie ignorować te dźwięki, tym większe jest ryzyko poważnych uszkodzeń silnika.

Objawy głośnego lub przestawionego rozrządu w CAXA

Hałas po uruchomieniu zimnego silnika

Głośny napęd na zimnym silniku to jeden z najczęściej występujących objawów rozciągniętego łańcuch lub nieprawidłowo działającego napinacza. Często pojawia się w samochodach używanych intensywnie w mieście.

Jeżeli hałas trwa tylko chwilę, nie oznacza to, że można go uznać za normalny. Krótkie grzechotanie może być sygnałem, że napinacz po postoju nie utrzymuje właściwego napięcia łańcucha.

Trudności z rozruchem

Uszkodzony lub przestawiony rozrząd sprawia, że silnik ma problem z uruchomieniem. Rozrusznik kręci, ale jednostka nie chce zapalić albo odpala po kilku próbach.

Po nieprawidłowo wykonanej wymianie rozrządu samochód może długo kręcić, pracować na około 600 obrotach na biegu jałowym lub uruchamiać się znacznie gorzej niż wcześniej.

Nierówna praca i falowanie obrotów

Gdy rozrząd jest przestawiony lub zużyty, synchronizacja zaworów i tłoków zostaje zaburzona. Efekt? Nierówna praca silnika, szarpanie przy dodawaniu gazu, dławienie się jednostki podczas przyspieszania.

Nierówna praca na biegu jałowym oznacza, że silnik faluje, obroty skaczą, czuć drgania. To kolejny sygnał, że synchronizacja pracy zaworów z ruchem tłoków jest zaburzona.

Spadek mocy i ograniczenie obrotów

Przeskoczony rozrząd powoduje, że zawory otwierają się i zamykają w niewłaściwych momentach. Silnik traci na kompresji, co bezpośrednio przekłada się na utratę mocy.

Przy nieprawidłowym ustawieniu rozrządu samochód może osiągać maksymalnie około 3000 obr./min, tracić moc i mieć problemy z reakcją na pedał gazu.

Kontrolka silnika i błędy synchronizacji

W nowoczesnych pojazdach i maszynach z systemami diagnostycznymi przestawiony lub uszkodzony rozrząd powoduje zapalenie się lampki check engine. Sterownik wykrywa odchylenia w pracy silnika - błędy dotyczące czujników faz, synchronizacji czy kompresji.

Typowe błędy to P0016 (korelacja wału korbowego i wałka rozrządu), P0341 (czujnik fazy rozrządu), P0300 (losowe wypadanie zapłonu). Odczyt kodów błędów to pierwszy krok diagnostyki.

Do rzetelnej diagnostyki warto użyć sprzętu odpowiedniego dla marki, na przykład VCDS, oraz przeanalizować parametry bieżące i logi.

Problemy z kompresją

Przestawiony rozrząd powoduje nierównomierne wartości kompresji - w skrajnych przypadkach kompresja może być zerowa w niektórych cylindrach. To znak, że zawory nie zamykają się w odpowiednich momentach lub doszło do ich kolizji z tłokami.

W przypadku silnika CAXA stwierdzenie około 3 barów na jednym cylindrze może wskazywać na problem z zaworem, głowicą, wałkiem rozrządu albo nieprawidłową synchronizacją.

Wibracje, zwiększone spalanie i dymienie

Zużyte rolki rozrządu, rozciągnięty łańcuch lub luźny pasek powodują nierównomierną pracę mechanizmu. Skutkuje to wibracjami odczuwalnymi w całym pojeździe czy maszynie - szczególnie przy wyższych obrotach.

Uszkodzony rozrząd zaburza parametry pracy silnika. Niewłaściwe fazy pracy zaworów prowadzą do niecałkowitego spalania mieszanki, co zwiększa zużycie paliwa.

Uszkodzenia powstałe po błędnej wymianie rozrządu

Wymiana rozrządu to precyzyjna operacja. Błąd w ustawieniu znaczników, niewłaściwe napięcie paska, źle zamontowane rolki - każdy z tych błędów może prowadzić do poważnych problemów.

Nieprawidłowo ustawiony lub dokręcony rozrząd może doprowadzić do przestawienia faz, utraty mocy, problemów z rozruchem i nierównej pracy silnika. W najgorszym wypadku dochodzi do kolizji zaworów z tłokami i kosztownej naprawy.

W jednym z opisanych przypadków rozrząd był rozbierany trzy razy, a po pomiarze ciśnienia okazało się, że na jednym cylindrze są 3 bary. Następnie stwierdzono, że jeden zawór był podparty, a po zdjęciu głowicy konieczna była wymiana uszczelki.

Ostatecznie przyczyną nierównej pracy okazał się uszkodzony wałek rozrządu. Na wałku były 3 takie jakby panewki i jedna była oberwana i zacinało klawisz zaworu, a silnik tracił kompresję.

Pierwszy mechanik użył za dużo sił i to jeszcze w złą stronę i dlatego zerwał ta panewkę. Wymiana wałka rozwiązała problem i silnik zaczął pracować równo.

Diagnostyka głośnego rozrządu w silniku CAXA

1. Odsłuch silnika

Doświadczony mechanik potrafi wiele powiedzieć, po prostu słuchając pracującego silnika. Charakterystyczne klekotanie łańcucha, piszczenie rolek, nierówna praca - to symptomy, które można rozpoznać podczas odsłuchu.

Trzeba ustalić, czy hałas pojawia się wyłącznie po zimnym rozruchu, czy występuje również po rozgrzaniu, oraz czy nasila się wraz z obrotami. Dźwięk może pochodzić z rozrządu, ale także z układu korbowo-tłokowego, wydechowego, dolotowego albo osprzętu.

2. Sprawdzenie oleju

W ramach diagnostyki wykonujemy sprawdzenie napięcia łańcucha, weryfikację napinacza, sprawdzenie stanu oleju silnikowego. Pamiętajcie, że zanieczyszczony lub zbyt stary olej może wpływać na prawidłową pracę układu rozrządu.

W silniku CAXA warto regularnie sprawdzać poziom oleju i skracać interwał jego wymiany. Wymieniaj olej co 10-12 tys. km, najlepiej 5W-30 lub 5W-40 spełniające normę VW 504/507.

3. Diagnostyka komputerowa

Podłączamy profesjonalny tester diagnostyczny i odczytujemy zapisane kody usterek. Analiza parametrów live - pozycji wałów, synchronizacji, czasów wtrysku - pozwala ocenić, czy rozrząd pracuje prawidłowo.

Sam kod błędu nie wskazuje automatycznie konkretnej uszkodzonej części. Błąd synchronizacji może być skutkiem rozciągniętego łańcucha, niewłaściwego ustawienia, uszkodzonego wariatora, wałka, koła zębatego albo czujnika.

4. Kontrola ustawienia rozrządu

Obracamy wał korbowy do pozycji OWT (górny martwy punkt) tłoka pierwszego cylindra i sprawdzamy, czy znaczniki na kołach zębatych i wałkach pokrywają się z oznaczeniami na bloku silnika lub osłonie.

Jeśli rozrząd jest przestawiony - znaczniki nie będą się zgadzać. Po wymianie należy obrócić ręcznie wał korbowy o dwa pełne obroty i ponownie sprawdzić znaczniki.

5. Pomiar kompresji

Wykonujemy pomiar kompresji we wszystkich cylindrach. Przestawiony rozrząd powoduje nierównomierne wartości kompresji, a uszkodzony zawór lub wałek rozrządu może doprowadzić do bardzo niskiego ciśnienia na jednym cylindrze.

Najpierw trzeba dojść do ładu z mechaniką, dopiero gdy wszystko będzie sprawne, można zajmować się falowaniem obrotów.

6. Kontrola elementów mechanicznych

Mechanik powinien ocenić stan łańcucha, kół zębatych, prowadnic i napinacza hydraulicznego. Sprawdzamy także stan wałka rozrządu - zużyte krzywki mogą wymagać jego wymiany.

Nie można pomijać przepustnicy, układu dolotowego i podciśnień turbiny. W silniku CAXA nie ma klasycznego silnika krokowego, a wolne obroty są regulowane uchyleniem przepustnicy.

Przepustnicę należy sprawdzić, czy nie jest zabrudzona, umyć i wykonać regulację podstawową, ale dopiero po wykluczeniu problemów mechanicznych.

Naprawa głośnego rozrządu w CAXA

Wymiana kompletnego zestawu

By usunąć awarię należy wymienić napinacz, ale mechanik powinien przy tej okazji od razu skontrolować długość łańcucha. Jeżeli łańcuch się wydłużył to i on podlega wymianie.

Przy wymianie łańcucha rozrządu zaleca się wymianę także napinacza, ślizgów oraz kół zębatych. Wymiana tylko jednej części może spowodować, że nowe elementy będą szybciej się zużywać przez współpracę z komponentami w gorszym stanie.

Komplet do wymiany łańcuchowego napędu rozrządu powinien obejmować nie tylko łańcuch, napinacz i ślizgi, ale także koła zębate. Nie w każdym modelu da się to zrobić, ponieważ koła mogą być niewymienne, zespolone z wałkami.

Kupujcie komplety napędów od jednego producenta, ponieważ nie wszystkie części od kilku mogą ze sobą idealnie współpracować.

Wymiana wariatora

Jeżeli diagnostyka potwierdzi zużycie wariatora, należy go wymienić zgodnie z procedurą producenta. Sama wymiana wariatora nie wystarczy, jeżeli przyczyną hałasu jest rozciągnięty łańcuch, zużyty napinacz, uszkodzone ślizgi lub przestawione fazy.

Po montażu należy sprawdzić synchronizację wału korbowego i wałka rozrządu, uruchomić silnik oraz zweryfikować, czy zniknęły hałas, nierówna praca i błędy sterownika.

Naprawa głowicy i wałka rozrządu

Jeżeli pomiar kompresji wykaże niskie ciśnienie, trzeba ustalić, czy przyczyną jest zawór, gniazdo zaworowe, uszczelka głowicy, tłok czy wałek rozrządu.

Podparty zawór, uszkodzona panewka wałka albo zacinający się element sterowania zaworem mogą powodować nierówną pracę i utratę kompresji mimo prawidłowego ustawienia łańcucha.

Po naprawie głowicy należy ponownie sprawdzić kompresję, ustawienie faz, szczelność oraz pracę silnika na biegu jałowym i pod obciążeniem.

Uszczelnienie pokrywy łańcucha

Pamiętajcie by pokrywę łańcucha uszczelniać po jego złożeniu zgodnie z instrukcją naprawy. Takie zalecenia znajdziecie w instrukcjach serwisowych.

Nakładanie pasty uszczelniającej gdzie popadnie - tak w razie czego - będzie na 100 proc. powodować nieszczelności. Zwykle powinna się ona znaleźć tylko w narożnikach i miejscach gdzie są duże kąty/załamania.

Czy można jeździć z hałasującym rozrządem?

To jeden z najczęściej popełnianych błędów. Choć silnik z uszkodzonym rozrządem jest w stanie jeszcze pracować, kontynuowanie jazdy może doprowadzić do jego całkowitego zniszczenia.

Jeśli usłyszycie stukanie, grzechotanie lub dzwonienie w okolicach rozrządu, należy ograniczyć użytkowanie samochodu i możliwie szybko przeprowadzić diagnostykę. Hałas może poprzedzać przeskoczenie łańcucha.

Brak synchronizacji wałków rozrządu z wałem korbowym może doprowadzić do kolizji tłoków z zaworami, co często kończy się „śmiercią” całej jednostki napędowej.

Jak zapobiegać awariom rozrządu CAXA?

• Wymieniaj olej co 10-12 tys. km.
• Regularnie sprawdzaj poziom oleju.
• Unikaj krótkich dystansów i częstego zimnego gazowania.
• Reaguj na grzechotanie, klekotanie, stukanie i szorowanie.
• Kontroluj rozrząd na pierwszym i drugim przeglądzie.
• Profilaktycznie wymień rozrząd przy 80-120 tys. km.
• Przy wymianie stosuj komplet obejmujący łańcuch, napinacz, ślizgi i - jeśli to możliwe - koła zębate.
• Po naprawie sprawdź ustawienie faz, kompresję i błędy sterownika.

Przy prawidłowej eksploatacji wiele egzemplarzy osiąga 250-350 tys. km bez większych remontów. Przy takiej obsłudze wiele CAXA przejeżdża 250-400 tys. km bez kapitalnego remontu.

Silnik CAXA 1.4 TSI to nie jest „wyrok”, ale wymaga świadomej eksploatacji. Po wymianie rozrządu i dbałości o olej staje się trwałą i przyjemną jednostką.
