Cewka czytnika immobilizera Volkswagen Polo: działanie, objawy i wymiana

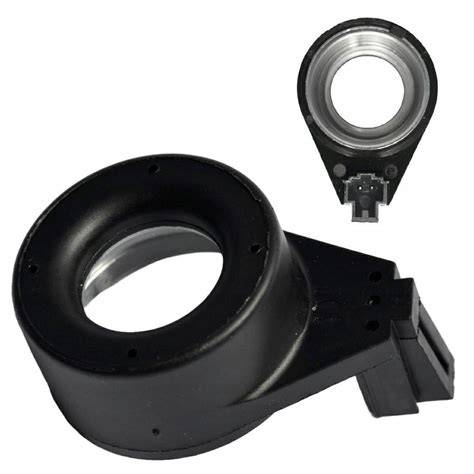

Cewka czytnika immobilizera w Volkswagenie Polo jest anteną znajdującą się przy stacyjce. Jej zadaniem jest nawiązanie komunikacji z transponderem umieszczonym w kluczyku, odczytanie jego kodu i przekazanie informacji do modułu immobilizera oraz sterownika silnika. Jeżeli kod jest poprawny, immobilizer zezwala na uruchomienie silnika.

Uszkodzenie cewki, jej przewodów lub złącza może powodować miganie kontrolki samochodu z kluczykiem, brak rozpoznania kluczyka, uruchomienie silnika na 2-3 sekundy i jego zgaśnięcie albo całkowity brak rozruchu. W Volkswagenie Polo 9N częstą przyczyną podobnych objawów bywają również słabe styki przy cewce oraz zimne luty i problemy ze złączami licznika, ponieważ immobilizer jest z nim powiązany.

Jak działa immobilizer w Volkswagenie Polo?

Immobilizer to system antykradzieżowy uniemożliwiający uruchomienie silnika samochodu bez odpowiedniego kluczyka. Zabezpiecza on pojazd przed odpaleniem przez złodzieja poprzez zablokowanie układu zapłonowego albo komputera sterującego pracą jednostki napędowej.

W praktyce, gdy ktoś próbuje uruchomić jednostkę napędową, rozrusznik może się kręcić, ale silnik nie odpala albo zapala i po chwili gaśnie. Immobilizer sprawdza, czy klucz w stacyjce jest „tym właściwym”, a w razie braku autoryzacji odcina element niezbędny do pracy silnika, na przykład zapłon, wtrysk lub paliwo.

System uzbraja się sam po wyciągnięciu kluczyka ze stacyjki. Kierowca nie musi go ręcznie włączać ani pamiętać o żadnych kodach podczas normalnej eksploatacji. Po włożeniu właściwego kluczyka i odczytaniu kodu transpondera blokada zostaje zwolniona.

Z czego składa się układ immobilizera?

System składa się z kilku elementów, które muszą prawidłowo ze sobą współpracować:

• Transponder - mała kostka lub szklana kapsułka z układem scalonym i miniaturową cewką, umieszczona w kluczyku. W przypadku zwykłego kluczyka transponder jest pasywny i nie ma własnej baterii.
• Cewka czytnika immobilizera - antena umieszczona wokół stacyjki. Wytwarza pole elektromagnetyczne, zasila transponder i odbiera od niego kod identyfikacyjny.
• Moduł immobilizera - sterownik z pamięcią, w której zapisane są kody uprawnionych kluczy. W samochodach grupy VAG często jest zintegrowany z licznikiem.
• Sterownik silnika ECU - otrzymuje informację o prawidłowej autoryzacji i dopiero wtedy zezwala na działanie układu zasilania oraz zapłonu.
• Przewody i złącza - łączą cewkę z licznikiem lub modułem immobilizera. Słaby styk, przerwa albo zimny lut może zakłócić komunikację.

Cewka czytnika znajduje się przy stacyjce, natomiast w Volkswagenie Polo 9N moduł immobilizera jest powiązany z licznikiem. Dlatego usterka może znajdować się nie tylko przy samej stacyjce, lecz także we wtyczce cewki, wiązce przewodów, zielonej lub czarnej kostce licznika oraz na płycie licznika.

Jak cewka odczytuje transponder w kluczyku?

Po włożeniu kluczyka do stacyjki cewka antenowa wokół wkładki zaczyna wytwarzać pole elektromagnetyczne. Transponder w kluczyku pobiera z niego energię, generuje swój kod i odsyła odpowiedź do cewki.

Moduł immobilizera porównuje odebrany kod z zapisanymi w pamięci kodami dopuszczonych kluczy. Jeśli kod jest prawidłowy, moduł wysyła do sterownika silnika zezwolenie na rozruch. Jeśli kod jest nieprawidłowy albo komunikacja nie dochodzi do skutku, sterownik blokuje uruchomienie jednostki napędowej.

W kluczykach z mechaniczną stacyjką bateria pilota nie zasila transpondera immobilizera. Bateria odpowiada za zdalne otwieranie i zamykanie samochodu, natomiast transponder jest zasilany przez pole elektromagnetyczne cewki. Dlatego rozładowana bateria pilota nie musi oznaczać awarii samego immobilizera.

Objawy uszkodzonej cewki immobilizera

Najbardziej charakterystycznym sygnałem jest migająca kontrolka samochodu z kluczykiem na zestawie wskaźników. Przy prawidłowym działaniu kontrolka powinna pojawić się po włączeniu zapłonu i po chwili zgasnąć.

Do typowych objawów należą:

• kontrolka immobilizera miga po przekręceniu kluczyka;
• silnik uruchamia się i gaśnie po 2-3 sekundach;
• rozrusznik kręci, ale jednostka napędowa nie podejmuje pracy;
• kluczyk raz jest rozpoznawany, a raz nie;
• problem pojawia się sporadycznie i znika po ponownym włożeniu kluczyka;
• poruszenie kluczykiem albo dociśnięcie elementów deski rozdzielczej chwilowo przywraca działanie;
• usterka występuje częściej podczas upałów, po dłuższym postoju albo na nierównościach;
• diagnostyka wykazuje słaby sygnał kluczyka, błąd cewki czytnika albo brak autoryzacji sterownika silnika;
• samochód działa prawidłowo po zastosowaniu zapasowego kluczyka;
• po poprawieniu złącza lub lutów problem czasowo ustępuje.

W Volkswagenie Polo 9N zdarza się, że podczas wysokiej temperatury kontrolka immobilizera zaczyna migać, a samochód nie chce odpalić. Niekiedy pomaga dociśnięcie licznika albo uderzenie od góry w deskę rozdzielczą, co wskazuje raczej na problem ze stykiem lub zimnymi lutami niż na mechaniczne uszkodzenie samej cewki.

Silnik zapala i gaśnie po chwili

Uruchomienie silnika na kilka sekund i jego zgaśnięcie jest typowym objawem braku autoryzacji immobilizera. Sterownik silnika pozwala wtedy na rozpoczęcie pracy, ale po wykryciu braku prawidłowego kodu odcina wtrysk lub inne elementy niezbędne do dalszego działania jednostki.

W Volkswagenie Polo 9N spotykany jest błąd 17978, oznaczający zablokowany moduł sterujący silnika. Taki błąd może pojawić się wtedy, gdy sterownik nie otrzyma prawidłowego kodu z immobilizera. Przyczyną może być cewka przy stacyjce, transponder w kluczyku, zielona kostka licznika, zimne luty albo problem z komunikacją między modułami.

Cewka czytnika a transponder w kluczyku

Cewka i transponder muszą znajdować się w odpowiedniej odległości oraz prawidłowo się ze sobą komunikować. Jeżeli transponder jest zbyt daleko od cewki, sygnał może być zbyt słaby, aby immobilizer rozpoznał kluczyk.

Czasem nieoryginalna obudowa kluczyka powoduje nieprawidłowe ustawienie transpondera. W przypadku przekładania elektroniki do innej obudowy szklana kapsułka może zostać przesunięta, uszkodzona albo pęknąć. W samochodach grupy VAG spotykane są transpondery w szklanych rurkach, które mogą ulec uszkodzeniu szczególnie podczas przekładania kluczyka do innej obudowy.

Najprostszym testem jest próba uruchomienia samochodu drugim kluczykiem. Jeżeli zapasowy kluczyk działa prawidłowo, problem znajduje się najprawdopodobniej w transponderze pierwszego kluczyka albo w jego obudowie. Jeżeli oba kluczyki zachowują się tak samo, bardziej prawdopodobna jest usterka cewki, przewodów, złączy, licznika lub modułu immobilizera.

Najczęstsze przyczyny problemów z cewką immobilizera

Uszkodzenie uzwojenia cewki

Cewka może mieć przerwę w uzwojeniu albo zwarcie. W takim przypadku nie wytwarza prawidłowego pola i nie potrafi zasilić ani odczytać transpondera.

Można zmierzyć jej rezystancję multimetrem. W praktyce spotyka się wartości rzędu kilkunastu do kilkudziesięciu omów, a na forach często wskazywany jest zakres 15-35 Ω. Rozwarcie lub wyraźne zwarcie wskazuje na uszkodzenie, jednak dokładna wartość zależy od zastosowanego elementu i konkretnej wersji samochodu.

Przerwa w przewodach

Dwa przewody wychodzące z cewki prowadzą do instalacji samochodu i dalej do układu immobilizera. Ich uszkodzenie, przetarcie, załamanie albo słabe połączenie może powodować okresowy brak komunikacji.

Przewody w kolorze zielono-czarnym powinny być sprawdzone pod kątem ciągłości, stanu izolacji oraz jakości połączenia przy samej cewce. Sama kontrola wzrokowa może nie wystarczyć, ponieważ przewód może mieć przerwę wewnątrz izolacji.

Uszkodzone złącze cewki

W wielu przypadkach problemem nie jest sama antena, lecz słaby styk między przewodem a cewką. Złącze może być zaśniedziałe, luźne, uszkodzone mechanicznie albo wcześniej naprawiane w sposób nietrwały.

Warto sprawdzić, czy przewody są dobrze zamocowane, czy piny nie są wysunięte z obudowy oraz czy izolacja nie została uszkodzona. Poprawienie i zaizolowanie złącza przy cewce może usunąć sporadycznie występującą usterkę.

Zimne luty i problemy z licznikiem

W Volkswagenie Polo 9N immobilizer jest powiązany z licznikiem, dlatego zimne luty i problemy z gniazdami licznika mogą powodować objawy przypominające uszkodzoną cewkę.

Często wskazywana jest zielona wtyczka licznika po prawej stronie. Jeżeli nie łączy prawidłowo albo na płycie występują zimne luty, komunikacja immobilizera może zanikać. W takiej sytuacji chwilową poprawę może dać dociśnięcie kostki, poruszenie licznikiem albo uderzenie w deskę, lecz nie jest to trwała naprawa.

Uszkodzony transponder

Transponder może zostać uszkodzony wskutek upadku, zgniecenia, zalania wodą lub nieprawidłowego przekładania do innej obudowy. Jeżeli kluczyk był otwierany, należy upewnić się, że kapsułka transpondera znajduje się na swoim miejscu i nie ma pęknięć.

Nieprawidłowa pozycja transpondera

Czasem pętla immobilizera ma po latach zmniejszony zasięg i rozpoznaje kluczyk tylko w jednej pozycji. Podobny efekt może wystąpić wtedy, gdy transponder został umieszczony zbyt daleko od cewki albo przesunięty w nieoryginalnej obudowie.

Problemy z kostką stacyjki

Podobne objawy może powodować elektryczna kostka stacyjki. Jeżeli styki nie podają prawidłowego zasilania albo przerywają podczas przekręcania kluczyka, immobilizer może nie przejść pełnej sekwencji odczytu i autoryzacji.

W jednym z opisywanych przypadków wadliwa stacyjka powodowała problemy z kolejnością włączania zasilania. Podłączenie modułu immobilizera przy już włączonej stacyjce nie zawsze pozwalało na odblokowanie systemu. Z tego powodu podczas diagnostyki należy sprawdzić nie tylko cewkę, lecz także kostkę stacyjki i napięcia pojawiające się na jej wyprowadzeniach.

Diagnostyka cewki immobilizera krok po kroku

1. Sprawdzenie kontrolki

Po włożeniu kluczyka i włączeniu zapłonu obserwuj kontrolkę samochodu z kluczykiem. Jeżeli gaśnie po chwili, immobilizer najprawdopodobniej rozpoznał kluczyk. Jeżeli miga albo pozostaje zapalona, należy szukać przyczyny w układzie autoryzacji.

2. Próba z drugim kluczykiem

Użyj zapasowego kluczyka, jeśli jest dostępny. Jeżeli samochód uruchamia się prawidłowo, należy sprawdzić pierwszy klucz, jego transponder i obudowę.

Jeżeli oba kluczyki powodują taki sam objaw, nie należy od razu wymieniać transponderów. Bardziej prawdopodobne są problemy z cewką, instalacją, złączami, licznikiem lub komunikacją z ECU.

3. Kontrola baterii pilota

Wymiana baterii ma znaczenie przede wszystkim dla zdalnego otwierania i zamykania samochodu. W klasycznym kluczyku z pasywnym transponderem rozładowana bateria nie musi blokować samego immobilizera, ale jej sprawdzenie jest prostą czynnością diagnostyczną.

4. Sprawdzenie akumulatora

Niskie napięcie akumulatora może zakłócać komunikację między modułami. Po naładowaniu akumulatora warto ponownie spróbować uruchomić samochód i sprawdzić, czy objaw nadal występuje.

5. Diagnostyka VCDS lub VAG

Do Volkswagena Polo przydatny jest VCDS albo równoważne oprogramowanie diagnostyczne. Należy odczytać błędy zarówno ze sterownika silnika, jak i z licznika lub modułu immobilizera.

Sam błąd w sterowniku silnika nie zawsze wskazuje konkretnie na uszkodzoną cewkę. Brak błędów w module immobilizera również nie wyklucza usterki okresowej. Jeżeli problem występuje tylko czasami, trzeba sprawdzić połączenia i wykonać diagnostykę wtedy, gdy kontrolka miga.

6. Pomiar rezystancji cewki

Po odłączeniu złącza można zmierzyć rezystancję uzwojenia multimetrem. Rozwarcie albo zwarcie wskazuje na uszkodzenie cewki. Wynik mieszczący się w zakresie kilkunastu do kilkudziesięciu omów nie gwarantuje jednak pełnej sprawności, ponieważ element może przerywać dopiero podczas poruszania przewodem albo pod wpływem temperatury.

7. Kontrola przewodów i wtyczek

Należy sprawdzić wtyczkę cewki przy stacyjce, wiązkę przewodów oraz zieloną i czarną kostkę licznika. Warto zwrócić uwagę na luźne piny, utlenienie styków, uszkodzoną izolację i ślady wcześniejszych napraw.

8. Kontrola lutów licznika

Jeżeli po dociśnięciu licznika lub poruszeniu zieloną wtyczką samochód zaczyna działać, prawdopodobną przyczyną są zimne luty albo pęknięcia połączeń przy gnieździe na płycie licznika.

Wszelkie operacje przy liczniku lepiej wykonywać po odłączeniu akumulatora. Przed odpięciem akumulatora warto sprawdzić, czy radio wymaga kodu. Po odłączeniu mogą skasować się ustawienia zegara oraz przebieg dzienny.

Wymiana cewki czytnika immobilizera

Cewka czytnika znajduje się przy stacyjce, zwykle w plastikowej obudowie otaczającej wkładkę. Jej wymiana nie jest tym samym co wymiana całego immobilizera ani kodowanie kluczyka. Cewka pełni funkcję anteny, natomiast kody kluczy są zapisane w module immobilizera.

Przebieg wymiany

1. Odłącz akumulator, zachowując ostrożność przy instalacji elektrycznej.
2. Zdemontuj elementy osłony kolumny kierowniczej, aby uzyskać dostęp do stacyjki.
3. Odłącz złącze cewki i sprawdź stan przewodów oraz pinów.
4. Zdemontuj cewkę z obudowy stacyjki.
5. Porównaj nowy element ze starym, zwracając uwagę na złącze i sposób mocowania.
6. Zamontuj nową cewkę w prawidłowej pozycji wokół stacyjki.
7. Podłącz przewody i zabezpiecz je przed wyrwaniem, przetarciem oraz przypadkowym naprężeniem.
8. Podłącz akumulator i sprawdź działanie obu kluczyków.
9. Odczytaj błędy diagnostyczne i sprawdź, czy kontrolka immobilizera gaśnie po włączeniu zapłonu.

Wymiana cewki nie powinna powodować utraty zaprogramowanych kluczy, ponieważ kody są zapisane w module immobilizera, a nie w samej antenie. Jeżeli po wymianie samochód nadal nie rozpoznaje kluczyka, należy sprawdzić przewody, licznik, sterownik immobilizera i komunikację z ECU.

Czy cewkę można naprawić?

Jeżeli uszkodzone jest samo uzwojenie albo obudowa anteny, zwykle rozsądniejsza jest wymiana cewki na sprawny element. Jeżeli problem dotyczy przewodu, pinu lub złącza, możliwa jest naprawa instalacji.

W przypadku zimnych lutów nie wymienia się cewki bez potwierdzenia jej uszkodzenia. Wtedy należy poprawić połączenia na płycie licznika albo zlecić naprawę osobie zajmującej się elektroniką samochodową.

W jednym z przypadków problem został rozwiązany po podmianie kluczyka, przelutowaniu pinów w liczniku na czarnej i zielonej kostce oraz poprawieniu i zaizolowaniu złącza przy cewce immobilizera. Po tych czynnościach usterka nie powróciła.

Dlaczego usterka pojawia się tylko czasami?

Przerywana awaria zwykle wskazuje na problem ze stykiem, połączeniem lutowanym, przewodem albo elementem reagującym na temperaturę. Gdy samochód raz odpala, a innym razem kontrolka zaczyna migać, uszkodzenie może być niewidoczne podczas zwykłego pomiaru wykonywanego na postoju.

Wysoka temperatura może rozszerzać elementy i pogarszać kontakt w pękniętym lutowaniu. Nierówności drogi mogą poruszać licznikiem lub wiązką. Z kolei poruszanie kluczykiem może zmieniać odległość transpondera od cewki i chwilowo przywracać prawidłową komunikację.

Jeżeli problem pojawia się po dłuższym postoju, trzeba uwzględnić również słaby akumulator, wilgoć, zaśniedziałe złącza i usterkę kostki stacyjki. Sama zależność od temperatury nie przesądza jeszcze o uszkodzeniu cewki.

Co oznaczają typowe kody i objawy?

Z czym można pomylić awarię immobilizera?

Nie każdy przypadek braku rozruchu oznacza problem z immobilizerem. Jeżeli kontrolka immobilizera gaśnie prawidłowo, a silnik mimo to nie odpala, trzeba sprawdzić również inne układy.

• Pompa paliwa - silnik kręci, ale nie uruchamia się; w błędach może nie być wpisów dotyczących immobilizera.
• Czujnik położenia wału lub wałka rozrządu - jego uszkodzenie może powodować brak rozruchu albo gaśnięcie silnika.
• Kostka stacyjki - zużyte styki mogą powodować brak reakcji rozrusznika albo nieprawidłowe zasilanie modułów.
• Rozrusznik - jeżeli nie kręci albo obraca silnik bardzo wolno, przyczyną może być akumulator lub sam rozrusznik.
• Akumulator - zbyt niskie napięcie może powodować nietypowe błędy i problemy z komunikacją.
• Układ świec żarowych - w silniku Diesla problemy z rozruchem na zimno mogą być mylone z awarią immobilizera.

Najważniejsze rozróżnienie jest następujące: jeżeli kontrolka immobilizera gaśnie normalnie po włożeniu kluczyka, a samochód nadal nie odpala, problem najprawdopodobniej znajduje się poza immobilizerem. Jeżeli kontrolka świeci albo miga, immobilizer bierze udział w usterce.

Czy można uruchomić samochód bez działającej cewki?

Bez prawidłowego odczytu transpondera samochód zwykle nie otrzyma zezwolenia na rozruch. Można próbować użyć zapasowego kluczyka, sprawdzić położenie transpondera albo usunąć problem ze złączem, ale obchodzenie zabezpieczenia nie jest właściwą metodą naprawy.

Niektórzy kierowcy wyjmują transponder z kluczyka i przyklejają go na stałe przy cewce immobilizera. Takie rozwiązanie może przywrócić możliwość uruchamiania samochodu, ale wyraźnie obniża poziom zabezpieczenia, ponieważ auto może zostać uruchomione przy użyciu samego mechanicznego kluczyka.

Wyłączanie immobilizera, stosowanie emulatora albo przeprogramowanie sterownika tak, aby ignorował komunikację z modułem, również obniża ochronę samochodu. Może mieć znaczenie dla ubezpieczenia i utrudnić późniejszą sprzedaż pojazdu.

Kiedy potrzebne jest kodowanie kluczyka?

Wymiana samej cewki czytnika nie wymaga zwykle kodowania kluczyków. Kodowanie jest potrzebne po dorobieniu nowego klucza, wymianie modułu immobilizera, licznika albo sterownika silnika, a także wtedy, gdy klucz został utracony lub nie jest zapisany w pamięci systemu.

W samochodach grupy VAG procedury kodowania kluczy wymagają odpowiedniego sprzętu diagnostycznego i znajomości kodu PIN lub procedury właściwej dla konkretnego systemu. Sam kabel diagnostyczny nie zawsze wystarczy do bezpiecznego zaprogramowania kluczyka.

Operacje na EEPROM, adaptację licznika lub ECU, programowanie kluczy oraz przypadki utraty wszystkich kluczy lepiej pozostawić warsztatowi dysponującemu odpowiednim testerem i programatorem. Nieprawidłowa ingerencja może zablokować moduł.

Koszt naprawy układu immobilizera

Koszt zależy od tego, czy problem dotyczy cewki, przewodu, licznika, kluczyka czy modułu immobilizera. Orientacyjne wartości spotykane na rynku są następujące:

Wymiana całego modułu nie powinna być pierwszym krokiem. Jeżeli przyczyną jest tylko cewka, złącze albo zimne luty licznika, wymiana drogiego sterownika nie rozwiąże problemu i może wymagać dodatkowego kodowania.

Co można sprawdzić samodzielnie?

• użyć zapasowego kluczyka;
• sprawdzić, czy transponder nie przesunął się w obudowie;
• wymienić baterię pilota;
• sprawdzić napięcie akumulatora;
• odczytać błędy za pomocą odpowiedniego interfejsu;
• obejrzeć złącze cewki przy stacyjce;
• sprawdzić ciągłość przewodów;
• zmierzyć rezystancję cewki, jeżeli jest dostęp do jej złącza;
• sprawdzić zieloną i czarną wtyczkę licznika;
• zwrócić uwagę, czy poruszanie wiązką zmienia zachowanie kontrolki.

Przelutowanie gniazda licznika, wymianę cewki i ingerencję w moduł immobilizera lepiej powierzyć osobie mającej doświadczenie w elektronice samochodowej. Szczególnie ostrożnie należy postępować przy odłączaniu licznika, akumulatora i elementów instalacji.

Kiedy pojechać do elektryka samochodowego?

Do warsztatu warto pojechać wtedy, gdy problem występuje z obydwoma kluczykami, kontrolka immobilizera miga mimo poprawnych połączeń, cewka ma prawidłową rezystancję, ale samochód nadal nie rozpoznaje transpondera, albo gdy konieczna jest naprawa licznika i programowanie modułów.

Jeżeli samochód nie uruchamia się z powodu uszkodzonej cewki lub modułu, może być konieczne skorzystanie z lawety. Gdy działa zapasowy kluczyk, nie należy odkładać naprawy, ponieważ usterka przerywana może w każdej chwili stać się całkowita.

W Volkswagenie Polo najpierw warto sprawdzić kluczyk, cewkę, jej złącze, przewody oraz licznik. Dopiero po wykluczeniu tych elementów należy podejrzewać uszkodzenie modułu immobilizera lub sterownika silnika.
