W Chevrolet Aveo zużyty przegub zewnętrzny najczęściej sygnalizuje metalicznym stukaniem lub terkotaniem podczas skręcania, szczególnie przy mocno skręconych kołach i dodawaniu gazu. Uszkodzenie przegubu wewnętrznego zwykle powoduje silne drgania nadwozia i kierownicy podczas przyspieszania na wprost, które słabną po odpuszczeniu gazu albo wrzuceniu biegu neutralnego.
Najczęstszą przyczyną awarii jest pęknięta osłona gumowa, utrata smaru i przedostanie się do wnętrza przegubu piasku, wilgoci oraz innych zanieczyszczeń. Jeżeli uszkodzenie zostanie wykryte odpowiednio wcześnie, czasami wystarczy wymiana manszety, opasek i smaru, natomiast zużyty mechanicznie przegub trzeba wymienić.
Do czego służy przegub napędowy w Chevrolet Aveo?
Przegub napędowy to ważna część układu przeniesienia napędu. Ma ją na wyposażeniu każdy pojazd z napędem na przednią oś.
Przeguby i wał napędowy przekazują moment obrotowy między elementami, których położenie i wzajemny kąt ulegają ciągłym zmianom. Przegub to mechanizm kompensujący ruch pracującego zawieszenia oraz skręt kół kierowanych.
Półoś łączy przekładnię z kołem, przegub płynnie przenosi moment mimo zmiany kątów, a wał dostarcza moc do odległej osi. Półoś to nazwa części, która składa się z dwóch przegubów a także sztywnego wałka.
Współcześnie większość samochodów jest wyposażona w niezależne zawieszenie, co przesądza o tym, że koła znajdujące się na jednej osi pojazdu nie są ze sobą w żaden sposób połączone. Aby pionowy oraz skrętny ruch napędzanych kół był możliwy, półosie mają na swoich końcach dwa przeguby: zewnętrzny i wewnętrzny.
Przegub wewnętrzny łączy skrzynię biegów z półosią. Drugi, czyli zewnętrzny, łączy półoś i piastę koła. Przeguby umożliwiają również skręt kół, jeżeli to właśnie koła skrętne są napędzane.
Budowa przegubu i półosi napędowej
Przednie koła samochodu nie mogą być zamontowane na sztywno. Muszą one skręcać i jest to możliwe dzięki obrotom zwrotnic w płaszczyźnie poziomej.
Przednie koła muszą poruszać się też pionowo i jest to zasługa pracy zawieszenia (ugięcia amortyzatorów, sprężyn i wahaczy). To sprawia, że sposób przekazywania momentu obrotowego na koła musi ulec zmianie.
Dlatego też półoś napędowa nie jest elementem jednolitym. Składa się z trzech zasadniczych części. To trzy osie z hartowanej stali i dwa przeguby.
Przeguby mają za zadanie łączyć wszystkie osie, przekazywać napęd ze skrzyni biegów na koła i równocześnie, uginać się. W przegubach stosuje się rozwiązania, zwane jako przegub kulowy Birdielda, Rzeppa (od nazwisk konstruktorów) albo inne.
Typowy kulowy przegub zewnętrzny składa się z bieżni zewnętrznej, wewnętrznej gwiazdy, stalowych kulek, koszyka ustalającego oraz wielowypustów służących do połączenia z piastą i półosią.
Całość jest zamknięta elastyczną osłoną, która zatrzymuje specjalistyczny smar i chroni delikatne elementy przed wodą oraz brudem. Elementy wewnętrzne pracują w smarze.
Jak działa przegub homokinetyczny?
Przegub homokinetyczny przekazuje napęd bez cyklicznych zmian prędkości kątowej na wyjściu, pracując płynnie nawet pod dużym kątem skrętu osi.
Kulki pracują w specjalnie wyprofilowanych parach rowków - zarówno w bieżni wewnętrznej, jak i zewnętrznej. Koszyk utrzymuje kulki w płaszczyźnie dzielącej kąt wychylenia na połowę, co zapewnia idealnie równomierne przekazywanie ruchu obrotowego.
To właśnie te duże dopuszczalne kąty pracy sprawiają, że przeguby kulowe montuje się tuż przy kołach kierowanych, gdzie zawieszenie i układ kierowniczy wymagają największej elastyczności.
Wyróżnia się dwie podstawowe grupy przegubów napędowych: nierównobieżne i równobieżne. Te pierwsze, zwane również asynchronicznymi, pozwalają na transfer momentu pomiędzy dwoma elementami umieszczonymi w stosunku do siebie pod kątem.
Ich wadą jest różnica prędkości obrotowej pomiędzy wałkiem napędzającym a napędzanym. Drugim, bardziej powszechnym rodzajem przegubów są przeguby równobieżne, w których wyeliminowano wspomnianą wcześniej wadę przegubów asynchronicznych: różnicę w prędkości obrotowej wałka napędzającego i napędzanego.
Przegub zewnętrzny a wewnętrzny w Chevrolet Aveo
Przegub wewnętrzny znajduje się tuż przy wyjściu ze skrzyni biegów lub przekładni głównej, natomiast przegub zewnętrzny zamocowany jest bezpośrednio przy piaście napędzanego koła.
Różnią się przede wszystkim zadaniami: wewnętrzny kompensuje wzdłużną zmianę długości osi na wybojach i pracuje pod mniejszym kątem, podczas gdy zewnętrzny musi przenosić moment obrotowy przy maksymalnie skręconych kołach.
| Cecha | Przegub wewnętrzny | Przegub zewnętrzny |
|---|---|---|
| Położenie | Przy skrzyni biegów lub przekładni głównej | Bezpośrednio przy piaście koła |
| Typowa konstrukcja | Trójramienny (tripode) z rolkami lub kulowy przesuwany | Kulowy stały z koszykiem |
| Kompensowany ruch | Zmiana długości półosi (przesuw osiowy) | Wychylenie osi (kątowe) |
| Typowy zakres pracy | Niewielkie kąty załamania | Duże kąty robocze przy skręcie kół |
| Charakterystyczny objaw | Drgania nadwozia podczas przyspieszania | Rytmiczne stuki lub strzelanie |
| Warunki ujawniania objawu | Jazda na wprost pod dużym obciążeniem | Dynamiczne ruszanie na mocno skręconych kołach |
Przegub zewnętrzny - objawy zużycia
Zewnętrzny przegub, który znajduje się bliżej koła, daje o sobie znać metalicznym stukotem. Pojawia się on przede wszystkim podczas maksymalnego skrętu kół w jedną ze stron.
Rytmiczne klikanie narastające podczas przyspieszania na skręconych kołach to klasyczny objaw zużytego przegubu zewnętrznego. Jeżeli powtarzalne klikanie wiąże się ze skrętem kierownicy i wciśnięciem gazu, objaw ten częściej wskazuje na zużyty przegub półosi przy kole.
Wraz z postępującym zużyciem wspomniane objawy narastają i przechodzą w ciągłe grzechotanie podczas jazdy. Te odgłosy również pojawiają się podczas przejeżdżania przez przeszkody np. krawężniki oraz progi zwalniające.
Przegub wewnętrzny - objawy zużycia
Jeśli auto wpada w drgania podczas silnego przyspieszania na wprost, a wibracje ustępują po odpuszczeniu gazu, uwaga mechanika skupi się na przegubie wewnętrznym.
Głównym symptomem w tym przypadku są odczuwalne, wyraźne wibracje, które można odczuć zarówno podczas przyspieszania, jak i jazdy na wprost. Co istotne, te drgania występują nie tylko podczas skrętu kół, ale także w trakcie jazdy na prostym odcinku.
Uszkodzony przegub wewnętrzny potrafi wprowadzić auto w silne drgania i stuki, które pojawiają się przy przyspieszaniu. Ustępują one, gdy pojazd zaczyna się swobodnie toczyć.
Pierwszą oznaką jego zużycia mogą być stuki dochodzące z okolic osi napędowej samochodu. Pojawiają się one głównie w momencie przyspieszania podczas jazdy na wprost i ustępują w momencie wrzucenia biegu neutralnego.
Objawy uszkodzonego przegubu - tabela diagnostyczna
| Objaw | Kiedy występuje | Prawdopodobny element | Co jeszcze wykluczyć | Dalsza kontrola |
|---|---|---|---|---|
| Klikanie na skręcie | Przyspieszanie ze skręconymi kołami | Przegub zewnętrzny | Osłony blaszane tarcz, zużyte wahacze | Oględziny osłony i test na parkingu |
| Drgania nadwozia | Silne przyspieszanie pod obciążeniem | Przegub wewnętrzny | Poduszki silnika, niewyważone koła | Kontrola luzów półosi osiowych na podnośniku |
| Głuchy stuk | Ruszanie, hamowanie silnikiem | Luz krzyżaka wału, wielowypust | Tuleje ramy pomocniczej, dyferencjał | Sprawdzenie ręką luzu na krzyżakach |
| Wibracje o wysokiej częstotliwości | Rosnące wraz z prędkością pojazdu | Niewyważenie wału, bicie rury | Uszkodzone opony, skrzywiona felga | Diagnostyka dynamiczna na wyważarce |
| Pisk lub dudnienie pod podłogą | Jazda ze stałą prędkością | Łożysko podporowe wału | Przewody wydechowe, blachy osłonowe | Kontrola elastyczności podpory wału |
| Ślady smaru przy kole | Stale (widoczne na feldze i nadkolu) | Pęknięta osłona przegubu | Wyciek płynu hamulcowego | Kontrola zanieczyszczeń i zużycia bieżni, wymiana osłony |
Osłona przegubu, smar i najczęstsze przyczyny awarii
Popularnym powodem usterki przegubu jest również uszkodzenie gumowej osłony, potocznie nazywanej manszetą. Wtedy do całego mechanizmu dostają się różne zanieczyszczenia pogłębiające uszkodzenia mechaniczne.
Gumowa lub termoplastyczna osłona skutecznie utrzymuje ten smar na swoim miejscu. Jeśli ulegnie uszkodzeniu lub opaska mocująca się poluzuje, środek smarny zostanie odwirowany na zewnątrz.
Ślady smaru na wewnętrznej stronie felgi lub w nadkolu to częsty sygnał awarii. Brak warstwy ochronnej i wnikający piasek bardzo szybko niszczą precyzyjne powierzchnie nośne.
Główną przyczyną zużycia przegubów jest ich wewnętrzna korozja. Powstaje zwykle na skutek rozszczelnienia osłony przegubu (przez szczelinę wycieka smar, a do wnętrza dostaje się woda).
Osłony przegubów zazwyczaj wykonane są z gumy, co oznacza, że piasek lub drobne cząsteczki mogą prowadzić do defektu ich struktury i ewentualnych wycieków. W razie zauważenia nieszczelności, usterek mechanicznych albo starzenia się gumy należy wymienić je na nowe.
Przeguby napędowe są najtrwalsze w samochodach, które są przede wszystkim eksploatowane na trasach. Podczas jazdy po drogach niskiej jakości w gumową osłonę przegubu mogą uderzać kamienie (np. na drogach szutrowych), powodując jej zepsucie i utratę szczelności.
Podzespoły te zużywają się szybciej wtedy, gdy samochód jest eksploatowany przede wszystkim w mieście. Ciągła jazda po mieście wiąże się z szeregiem manewrów i hamowań, a to powoduje naturalne zużycie eksploatacyjne podzespołu.
Niezwykle destrukcyjnym czynnikiem, który bardzo szybko niszczy przeguby, jest agresywna jazda, zwłaszcza szybkie ruszanie przy skręconych kołach. W skrajnych przypadkach może doprowadzić do natychmiastowego zerwania zużytego przegubu.
Równie szkodliwe dla przegubów jest agresywne naciskanie na pedał gazu, co generuje dużą siłę skrętną na półosi napędowej. Nie bez znaczenia jest też prawidłowe ogumienie.
Trzeba też pamiętać o tym, że guma, z której produkowane są osłony także podlega naturalnym procesom starzenia. Na skutek tego może tracić elastyczność, kruszyć się i pękać, powodując stopniowe wycieki oleju z wnętrza manszety.
Co sprawdzić samodzielnie w Chevrolet Aveo?
Możesz wizualnie ocenić stan osłon gumowych przegubów bez specjalistycznych narzędzi. Jeśli opaski są na swoim miejscu, a guma nie ma śladów pęknięć, zanieczyszczeń i wyrzuconego smaru, stan zewnętrzny jest poprawny.
Pamiętaj jednak, że czysta osłona nie wyklucza wytarcia elementów we wnętrzu. Wszelkie obserwacje dotyczące pory i warunków, w których pojawia się hałas, znacznie przyspieszą trafniejszą diagnozę przez mechanika.
W domowych warunkach najlepiej zdać się na słuch i reagować od razu po usłyszeniu charakterystycznego „terkotania”, zwłaszcza przy maksymalnym skręcie kół w jedną stronę.
Bez trudu rozpoznasz również silne wibracje przenoszone na całe auto, które będą ustępować wtedy, gdy auto toczy się na luzie. Jeżeli zaobserwujesz w swoim samochodzie wymienione wcześniej objawy uszkodzonego przegubu wewnętrznego, to konieczna niestety będzie jego szybka wymiana.
Bezpieczna kontrola podwozia
Nie sprawdzaj luzów wału ani pracujących przegubów, jeśli auto opiera się wyłącznie na dołączonym do koła zapasowego podnośniku nożycowym. Szarpanie elementami napędu grozi zsunięciem pojazdu i wypadkiem.
Diagnostykę podwozia wykonuj z użyciem kobyłek warsztatowych lub na kanale. Ostateczne potwierdzenie usterki powinno nastąpić podczas oględzin samochodu od spodu.
Wymiana przegubu w Chevrolet Aveo

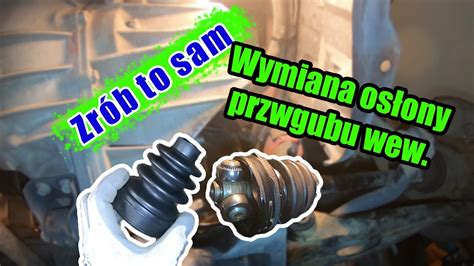

W wielu przypadkach nie jest potrzebna wymiana przegubu. Wystarcza montaż nowej manszety. Trzeba wyczyścić dokładnie mechanizm, umieścić w nim nowy smar i zamontować nową osłonę gumową.
Jeśli uszkodzenia są niewielkie, a konstrukcja przegubu na to pozwala, można poddać ten element regeneracji. Niestety, taka możliwość stanowi rzadkość. Najczęściej najwygodniejszym rozwiązaniem jest wymiana przegubu, która stanowi skuteczne rozwiązanie ewentualnych problemów.
W każdym przypadku, czy to wymiany przegubu wewnętrznego, czy montażu nowej osłony, trzeba auto unieść na podnośniku, zdemontować koło, zdemontować układ hamulcowy, rozpiąć zawieszenie, końcówki drążków kierowniczych, zdemontować czujniki prędkości obrotowej i piasty kół.
Przez to czynność wymiany przegubów jest pracochłonna, nie należy do tanich i wymaga odpowiednich narzędzi. Przy odpowiednich umiejętnościach i narzędziach jest to oczywiście możliwe, nastomiast ze względu na fakt, że jest to element układu zawieszenia, odpowiedzialnego za nasze bezpieczeństwo, zalecamy wizytę w warsztacie samochodowym.
Wymiana przegubu zewnętrznego
Wymiana przegubu nie należy do najtrudniejszych czynności serwisowych i często można jej dokonać nawet w godzinę. W wielu autach obędzie się nawet bez wyciągania półosi, wystarczy jedynie wyjąć przegub z piasty, rozchylić pierścień i dostęp do niego będzie dziecinnie prosty.
Inną sprawą jest to, że w przypadku starszych aut, mogą pojawić się pewne kłopoty z odkręceniem śrub bądź wyjęciem przegubu z piasty, pewne elementy bowiem mogą się zaklinować, zapiec etc.
Wymiana przegubu wewnętrznego
Wymiana przegubu wewnętrznego wymaga właściwego podparcia samochodu, demontażu elementów utrudniających dostęp oraz zachowania czystości podczas rozbierania mechanizmu.
Nie jest to zdecydowanie prosta czynność serwisowa, z którą upora się przeciętny posiadacz samochodu. Jeżeli nie dysponujesz odpowiednim zapleczem, narzędziami oraz doświadczeniem w przeprowadzaniu tego typu napraw, zdecydowanie zalecamy pozostawienie takiej wymiany profesjonaliście.
Biorąc pod uwagę ewentualne konsekwencje nieprawidłowego zrealizowania tego zadania, do których należy bezpieczeństwo Twoje i wielu innych osób, warto zapłacić fachowcowi za pomoc.
Ile kosztuje wymiana przegubu?
Jest to rzecz jasna uzależnione od warsztatu i konkretnego modelu samochodu. Koszt takiej naprawy to zwykle od 150 do 300 zł.
Mowa tu zwykle o samej robociźnie, do której należy doliczyć cenę samego elementu wymiennego - od kilkudziesięciu do kilkuset złotych w zależności od konkretnego modelu.
Dobór przegubów do danego auta może być utrudniony. Producent mógł korzystać z kilku dostawców części na pierwszy montaż. Przeguby mogą różnić się ilością zębów.
Dlatego najlepiej, przy doborze przegubów, korzystać z numeru VIN, albo z katalogów referencji.
Czy można jeździć z uszkodzonym przegubem?
Jazda z uszkodzonym przegubem może doprowadzić nie tylko do unieruchomienia pojazdu, ale również do stworzenia zagrożenia dla Ciebie i innych użytkowników ruchu drogowego.
Niesprawny przegub może utrudniać ruszanie z miejsca, a w niektórych przypadkach może uniemożliwić płynne dołączenie do ruchu. Takie sytuacje powinny zapalić lampkę ostrzegawczą w głowie kierowcy.
Ponadto luzy w przegubie szybko się pogłębiają, co sprawia, że Twój samochód może efektywnie przyspieszać tylko wtedy, gdy koła są skierowane na wprost.
Długotrwałe ignorowanie tej usterki może prowadzić do bardzo niebezpiecznej sytuacji, w której przegub może się rozpaść podczas próby gwałtownego przyspieszenia. W takiej sytuacji jedynym wyjściem będzie wezwanie pomocy holowniczej lub lawety.
Jeśli zauważysz objawy uszkodzenia przegubu w swoim pojeździe to zdecydowanie nie zwlekaj z jego naprawą i wybierz się do mechanika. Trudności w manewrowaniu pojazdem i nieprawidłowe przekazywanie momentu obrotowego to problemy, które nie powinny być bagatelizowane.
Jak przedłużyć trwałość przegubów w Chevrolet Aveo?
Możemy zminimalizować ryzyko uszkodzenia przegubu zewnętrznego i wewnętrznego przez regularną kontrolę elastycznych osłon przegubów. Jeśli zaobserwujemy pęknięcie i zdecydujemy się na szybką wymianę uszkodzonej osłony, mamy szansę ocalić przegub przed wymianą na nowy.
Aby tego uniknąć, przy każdym przeglądzie należy sprawdzać szczelność osłon przegubów i w razie potrzeby wymieniać opaski zaciskowe osłon, lub całe osłony.
Dobrą praktyką jest regularna ocena stanu tych komponentów. Przeprowadzanie systematycznych przeglądów lub wizyt u mechanika powinno być połączone z monitorowaniem kondycji i oceną, czy już czas na wymianę zużytych elementów.
Poza tym, aby zwiększyć żywotność przegubów napędowych w samochodzie, warto pamiętać o tym, aby unikać agresywnej jazdy, w tym przede wszystkim, ruszania z piskiem opon i gwałtownego ruszania przy skręconych kołach.
Kiedy pojawią się stuki i terkotanie, trzeba jeździć ostrożnie, powoli. Bez gwałtownego ruszania. Zwłaszcza przy skręconych kołach.
Awaria przegubu napędowego–objawy, diagnoza i koszty #automotive #automobile #mechanic #cars #car
Najważniejsze informacje o przegubie Chevrolet Aveo
- Przegub zewnętrzny znajduje się przy piaście koła i zwykle stuka podczas skręcania oraz przyspieszania.
- Przegub wewnętrzny znajduje się przy skrzyni biegów i może powodować drgania podczas przyspieszania na wprost.
- Pęknięta manszeta powoduje wyciek smaru i przedostawanie się piasku oraz wilgoci do mechanizmu.
- Wczesna wymiana samej osłony może uchronić przegub przed kosztowniejszą wymianą.
- Zużyty przegub może doprowadzić do całkowitego rozłączenia układu napędowego i unieruchomienia samochodu.
- Dobór części do Chevrolet Aveo najlepiej potwierdzić na podstawie numeru VIN lub katalogu referencji.
