Chłodnica spalin w układzie EGR obniża temperaturę spalin kierowanych z powrotem do układu dolotowego silnika Opel Meriva 1.4. Dzięki temu ogranicza temperaturę spalania, co pomaga zmniejszyć powstawanie tlenków azotu.
Część spalin wraca przez EGR do układu dolotowego, gdzie mieszają się ze świeżym powietrzem i są zasysane do silnika. Spaliny są gorące, więc często stosuje się również chłodnicę EGR, która obniża temperaturę powietrza. Schłodzone powietrze trafia z powrotem do układu dolotowego, a tym samym obniża temperaturę spalania w silniku.

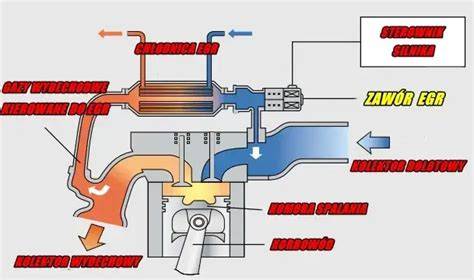

Jak działa chłodnica spalin EGR?
Zawór EGR do pojazdów marki OPEL MERIVA wraz z systemem SCR jest używany w celu zmniejszenia emisji tlenków azotu. Część spalin wraca przez EGR do układu dolotowego, gdzie mieszają się ze świeżym powietrzem i są zasysane do silnika.
W wysokich temperaturach spalania dochodzi do tworzenia większej ilości tlenków azotu, co jest dokładnym przeciwieństwem zasady działania zaworu EGR. Jego dodatkową funkcją jest redukcja nadmiaru tlenu, co również przyczynia się do obniżenia emisji azotu.
| Element | Rola w układzie |
|---|---|
| Zawór EGR | Kieruje część spalin do układu dolotowego. |
| Chłodnica EGR | Obniża temperaturę spalin przed ich ponownym doprowadzeniem do silnika. |
| Układ dolotowy | Doprowadza mieszaninę świeżego powietrza i schłodzonych spalin do silnika. |
| System SCR | Współpracuje z układem ograniczającym emisję tlenków azotu. |
Dlaczego chłodzenie spalin jest potrzebne?
Spaliny doprowadzane przez układ EGR mają wysoką temperaturę. Ich schłodzenie pozwala obniżyć temperaturę spalania w cylindrach, ponieważ do układu dolotowego trafia gaz o niższej temperaturze niż spaliny pobrane bezpośrednio z układu wydechowego.
Obniżenie temperatury spalania ma znaczenie przede wszystkim dla ograniczenia emisji tlenków azotu. Sam EGR redukuje również nadmiar tlenu w mieszance, co dodatkowo przyczynia się do obniżenia emisji azotu.
Chłodnica spalin Opel Meriva 1.4 a układ EGR
Chłodnica spalin nie działa jako niezależny element oderwany od pozostałej części układu. Jej praca jest związana z zaworem EGR, kanałami doprowadzającymi spaliny oraz układem dolotowym silnika.
Jeżeli przepływ spalin przez EGR jest ograniczony albo zakłócony, prawidłowe działanie chłodnicy nie wystarczy do utrzymania właściwych parametrów pracy całego układu. Z tego powodu przy podejrzeniu usterki trzeba brać pod uwagę zarówno samą chłodnicę, jak i zawór EGR oraz pozostałe elementy układu.
Objawy problemów z układem EGR i chłodnicą spalin
Samochód składa się z tysięcy różnych części mechanicznych i elektronicznych, a wszystkie wystawione są na duże przeciążenia oraz z czasem ulegają zużyciu. Nowoczesne samochody zazwyczaj informują nas o wielu usterkach tuż po tym, jak się one pojawią, dzięki systemowi czujników.
Wypadanie zapłonów, nierówna praca silnika i nagły spadek mocy to sygnały, których nie warto ignorować. Zacznijmy od rzeczy najważniejszej: czy widzisz, że auto gorzej odpala, szarpie albo dymi?
Objawy takie jak szarpanie, dymienie, nierówna praca, pogorszenie rozruchu lub spadek mocy nie muszą oznaczać wyłącznie uszkodzenia chłodnicy spalin. Mogą wskazywać także na problemy z innymi elementami silnika i układu zasilania, dlatego wymagają diagnostyki.
Diagnostyka przed wymianą części
Nowoczesne samochody zazwyczaj informują nas o wielu usterkach tuż po tym, jak się one pojawią, dzięki systemowi czujników. Czasem jednak auto daje znać o problemach w bardziej donośny sposób, który powinien od razu uruchomić w naszej głowie sygnał alarmowy.
Przed wymianą chłodnicy spalin warto sprawdzić zapisane błędy sterownika, działanie zaworu EGR, drożność kanałów oraz stan połączeń układu. Należy również uwzględnić inne możliwe przyczyny nierównej pracy, dymienia i spadku mocy.
Gdy zaczynają się brudzić, łańcuch problemów szybko się wydłuża - cierpi wszystko: od filtra DPF/EGR w dieslu po katalizator w benzynie. W przypadku silnika benzynowego należy zwrócić uwagę także na katalizator i elementy układu zapłonowego.
Najczęstsze przyczyny nieprawidłowej pracy
- zanieczyszczenie zaworu EGR lub kanałów przepływu spalin,
- ograniczenie przepływu przez chłodnicę EGR,
- nieszczelność w układzie dolotowym albo wydechowym,
- usterka czujników współpracujących ze sterownikiem silnika,
- problemy z układem zasilania, wtryskiem lub zapłonem,
- uszkodzenie innych elementów odpowiedzialnych za ograniczanie emisji.
Wtryskiwacze to jedne z najciężej pracujących elementów układu zasilania i to od ich precyzji zależy rozruch, kultura pracy, moc, spalanie oraz emisje. Bardzo często ich problemy mogą współwystępować z objawami przypisywanymi układowi EGR.
Czyszczenie czy wymiana chłodnicy spalin?
Jeżeli przyczyną problemu jest zabrudzenie, czyszczenie może przywrócić prawidłowy przepływ. Jeżeli jednak element jest nieszczelny, uszkodzony mechanicznie lub trwale zdeformowany, samo czyszczenie nie rozwiąże problemu.
O wyborze metody powinien decydować stan części oraz wynik diagnostyki. Wymiana przypadkowego elementu bez potwierdzenia przyczyny może nie usunąć objawów, ponieważ nieprawidłowa praca może wynikać z zaworu EGR, przewodów, sterowania albo innego podzespołu silnika.
Dobór części do Opel Meriva 1.4
Przy doborze chłodnicy spalin trzeba uwzględnić dokładną wersję samochodu, silnika i układu emisji. Znaczenie mają również sposób mocowania, przebieg kanałów, przyłącza oraz zgodność z pozostałymi elementami układu EGR.
Najbezpieczniejszą metodą dopasowania jest weryfikacja numeru części oraz danych identyfikacyjnych pojazdu. Sama nazwa modelu Opel Meriva i pojemność 1.4 mogą nie wystarczyć do jednoznacznego wyboru odpowiedniego elementu.
W naszej ofercie można znaleźć regenerowane moduły EGR min. do pojazdów Scania, Volvo, MAN. Informacja ta dotyczy innych zastosowań i nie potwierdza dopasowania konkretnego modułu do Opel Meriva 1.4.
Bezpieczeństwo podczas pracy przy układzie EGR
Elementy układu EGR pracują w wysokiej temperaturze, dlatego przed rozpoczęciem oględzin lub demontażu należy odczekać, aż silnik i układ wydechowy ostygną. Kontakt z gorącymi spalinami, obudową lub przewodami może spowodować poważne obrażenia.
Podczas prac trzeba także uważać na zabrudzenia sadzą i osadami. Demontaż oraz kontrolę szczelności najlepiej wykonywać z użyciem odpowiednich narzędzi, a czynności wymagające ingerencji w układ sterowania i emisji powierzyć warsztatowi posiadającemu właściwe wyposażenie diagnostyczne.
Kiedy potrzebna jest pilna kontrola?
Nie warto zwlekać z diagnostyką, gdy pojawia się jednocześnie kilka objawów: spadek mocy, dymienie, szarpanie, nierówna praca silnika lub problemy z uruchamianiem. Szczególnej uwagi wymaga także zapalenie kontrolki silnika albo pojawienie się nietypowych odgłosów i zapachu spalin.
Obawiasz się, że twój alternator nie spełnia swojego zadania i jest przyczyną problemów z elektroniką? Sprawdź, jakie są najczęstsze uszkodzenia oraz oznaki zużycia alternatora.
Problemy z innymi podzespołami mogą wpływać na pracę silnika i utrudniać ocenę układu EGR, dlatego diagnostyka powinna obejmować cały samochód, a nie tylko chłodnicę spalin.
Zawór EGR: co to jest i dlaczego Twój samochód go potrzebuje?
Najważniejsze zasady oceny chłodnicy spalin
- Nie oceniaj chłodnicy EGR wyłącznie na podstawie jednego objawu.
- Sprawdź błędy zapisane w sterowniku silnika.
- Zweryfikuj zawór EGR, kanały przepływu i szczelność układu.
- Uwzględnij układ zapłonowy, zasilania i dolotowy.
- Dobierz część na podstawie dokładnych danych pojazdu i numeru elementu.
- Przed demontażem zaczekaj, aż silnik i układ wydechowy ostygną.
