Czerwona kontrolka w odkurzaczu Electrolux — znaczenie i rozwiązania

Czerwona kontrolka w odkurzaczu Electrolux może oznaczać zapełniony lub zablokowany worek, zabrudzone filtry albo awarię urządzenia, zależnie od serii i rodzaju odkurzacza. W modelach workowych najpierw należy sprawdzić worek oraz filtry, natomiast w odkurzaczach pionowych czerwony sygnał często wskazuje problem ze szczotką, rurą, temperaturą lub układem napędowym.

Przed rozpoczęciem czynności kontrolnych wyłącz odkurzacz i odłącz go od zasilania. Jeżeli kontrolka nadal świeci lub miga po wykonaniu podstawowych czynności, przyczyną może być usterka wymagająca dokładniejszej diagnostyki.

Czerwona kontrolka w odkurzaczu workowym Electrolux

W odkurzaczach workowych serii Pure D8 oraz Pure D9 kontrolka odpowiada za sygnalizowanie napełnienia worka. Jeżeli kontrolka odpowiedzialna za sygnalizowanie napełnienia worka cały czas świeci, sprawdź, czy worek odkurzacza tradycyjnego nie jest zapełniony.

Wymień worek na nowy. Sprawdź, czy filtr silnika oraz filtr wylotowy nie są zabrudzone, a następnie wyczyść lub wymień filtry.

Kontrolka S-bag® w modelu Pure D8.2

Dioda S-bag® w odkurzaczach workowych Pure D8.2 może świecić się w dwóch kolorach: białym lub zielonym - odkurzacz normalnie działa i nie jest potrzebna wymiana worka. Czerwony kolor oznacza, że worek jest zapełniony i należy go wymienić.

Jeśli dioda S-bag® świeci się na czerwono, sprawdź, czy worek S-bag® nie jest pełny lub zablokowany. Po wymianie worka lampka świeci się na czerwono przez około 5 sekund, a następnie zmienia kolor na biały lub wyłącza się.

Zawsze wymieniaj worek S-bag® po zaświeceniu się wskaźnika, nawet jeśli nie jest on pełny, ponieważ może to oznaczać jego zablokowanie, oraz po użyciu proszku do czyszczenia dywanów. Używaj tylko oryginalnych, syntetycznych worków S-bag®.

Co zrobić, gdy nowy worek nie wyłączy czerwonej kontrolki?

Jeśli worek S-bag® został już wymieniony, wymień filtr silnika. Standardowo zalecamy wymianę lub czyszczenie filtra po 5 wymianach worka albo wtedy, gdy konieczność wymiany jest sygnalizowana przez odkurzacz w wybranych modelach.

Zabrudzony filtr może ograniczać przepływ powietrza i powodować dalsze świecenie kontrolki mimo założenia nowego worka. Po wymianie worka i oczyszczeniu lub wymianie filtrów sprawdź, czy kontrolka zgasła podczas pracy urządzenia.

Czerwona kontrolka w odkurzaczu pionowym Electrolux

W najnowszych odkurzaczach pionowych Electrolux z serii 800 oznaczenia na panelu sterowania informują o stanie urządzenia, poziomie mocy, stanie filtra oraz możliwych problemach technicznych.

Trójkąt z wykrzyknikiem oznacza problemy z urządzeniem: zbyt wysoką temperaturę, informację o przegrzaniu, także baterii lub akumulatora, coś, co mogło utknąć w szczotce, albo konieczność sprawdzenia rury pod kątem ciała obcego.

Zablokowana szczotka lub rura

Czerwona kontrolka w odkurzaczu pionowym może pojawić się wtedy, gdy coś utknęło w szczotce i wymaga weryfikacji. Rura również wymaga sprawdzenia, czy nie pozostało w niej ciało obce.

Wyłącz urządzenie i sprawdź szczotkę, wałek oraz rurę. Usuń włosy, nitki, większe zanieczyszczenia i inne przedmioty, które mogą blokować przepływ powietrza albo obrót szczotki.

Przegrzanie odkurzacza lub akumulatora

Trójkąt z wykrzyknikiem może informować o zbyt wysokiej temperaturze lub przegrzaniu baterii albo akumulatora. W takiej sytuacji wyłącz odkurzacz i pozwól mu ostygnąć.

Odkurzacz należy przechowywać i ładować w pomieszczeniu, w temperaturze otoczenia wynoszącej od 5°C do 35°C. Czas ładowania może się wydłużać w zależności od wzrostu temperatury otoczenia - jest to normalne zjawisko.

Czerwona kontrolka filtra

Okrągły symbol z liniami wewnątrz informuje, że należy wyłączyć odkurzacz, aby wyczyścić filtr w odkurzaczu, wyjąć drobinki i umyć filtr pod wodą. Przed kolejnym użyciem należy odczekać, aż wszystkie elementy wyschną.

Wskaźnik stanu filtra w odkurzaczu bezprzewodowym nie zostaje automatycznie wyłączony po jego oczyszczeniu lub wymianie. Aby zresetować wskaźnik po czyszczeniu filtra, należy wcisnąć i utrzymać wciśnięty przycisk włączania i wyłączania przez około 3-5 sekund.

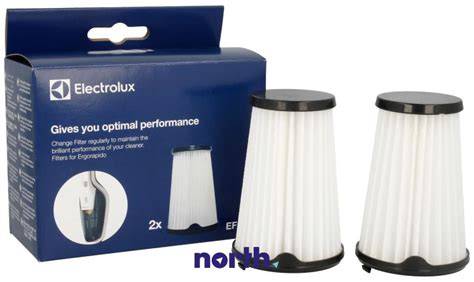

Filtr należy wymieniać co najmniej raz w roku lub w razie potrzeby. Wszystkie filtry zmywalne można wykorzystywać wielokrotnie, jednak pomiędzy wymianami należy regularnie je czyścić.

Zaleca się wymianę filtrów wstępnych co sześć miesięcy, a filtra do drobnego kurzu co 12 miesięcy. Przemywaj i wymieniaj filtry regularnie, by odkurzacz działał każdego dnia jak nowy.

Migająca czerwona lub pomarańczowa kontrolka w odkurzaczu Electrolux ERGO11

W odkurzaczu Electrolux ERGO11 znajdują się cztery diody. Trzy pomarańczowe pokazują stan naładowania akumulatora, a czwarta, czerwona, daje znać o awarii, na przykład o zablokowanej szczotce.

Migająca pomarańczowa dioda nie musi oznaczać rozładowanych akumulatorów. Przy takim objawie trzeba sprawdzić przewód balansera, silnik oraz sterowanie tranzystorem T22.

Przewód balansera

Biały, 5-pinowy przewód balansera musi być podłączony, ponieważ bez niego odkurzacz nie uruchomi się. Gniazdo balansera to białe gniazdo z pięcioma pinami.

Odłączony przewód balansera może powodować objaw przypominający rozładowany akumulator. Z odłączonym przewodem balansera układ nie ruszy.

Akumulatory i ładowanie

Migająca pomarańczowa dioda zwykle oznacza rozładowany akumulator lub problem z komunikacją z bateriami. Jeżeli akumulatory mają prawidłowe napięcie, a odkurzacz nadal nie uruchamia silnika, nie należy ograniczać diagnostyki wyłącznie do pomiaru napięcia.

Nowe ogniwa mogą wymagać dłuższego ładowania. W niektórych przypadkach należy zostawić odkurzacz w ładowarce przez około godzinę, nawet jeśli kontrolka już nie mruga.

Jeżeli odkurzacz pionowy nie ładuje akumulatorów, przesuń jednostkę główną w najniższe położenie, jeśli dotyczy to danego modelu. Jednostka główna nie powinna być zablokowana w górnym ani pośrednim położeniu.

• Sprawdź, czy złącza z tyłu jednostki głównej są podłączone do stacji ładującej.
• Upewnij się, że wtyk ładujący jest podłączony z tyłu stacji ładującej, a zasilacz jest podłączony do gniazdka.
• Sprawdź zasilanie w gniazdku, podłączając dowolne inne urządzenie.
• Upewnij się, czy do urządzenia jest podłączona główna ssawka podłogowa, jeśli jest to wymagane przez dany model.

W przeciwnym razie proces ładowania nie uruchomi się. Jeżeli bateria się wyczerpała, konieczna będzie jej wymiana.

Silnik, tranzystor T22 i dioda D17

Silnik może pobierać około 10 A, ale uszkodzony silnik potrafi pracować praktycznie na zwarciu i ponownie uszkodzić płytę. Przy awarii lub blokadzie silnika dolnego albo górnego powinna migać czerwona dioda.

T22 steruje zasilaniem silnika sygnałem PWM z miękkim startem. Podczas uruchamiania na jego bramce powinien pojawić się sygnał sterujący.

Stałe napięcie akumulatora na bramce wskazuje na zwarcie tranzystora, natomiast brak sygnału może oznaczać uszkodzenie układu sterowania lub procesora. Sprawny układ sterowania powoli rozpędza silnik w czasie około 1 sekundy.

Tranzystor stosowany w tej płycie to PSMN017-60YS, a dioda przy obwodzie silnika to SS54. Przed kolejną wymianą płyty warto więc sprawdzić silnik, T22 i D17, ponieważ wadliwy napęd mógł uszkodzić także nowy moduł.

Jeżeli silnik nie startuje, problem może dotyczyć sterowania tranzystorem T22 albo samego tranzystora. W jednym przypadku chwilowo pomogło mechaniczne przestawienie wirnika, a w innym rozwiązaniem była wymiana płyty.

Dlaczego nowa płytka może ponownie ulec uszkodzeniu?

Jeżeli w starej płycie padł tranzystor odpowiedzialny za pracę silnika, możliwe, że silnik ma problem. Uszkodzony silnik może zabierać cały prąd i działać praktycznie na zwarciu.

Przyczyną uszkodzenia tranzystora może być również przegrzanie. Można do tego doprowadzić, nie czyszcząc na czas filtra i zbiornika, ponieważ pełny zbiornik blokuje przepływ powietrza.

Tranzystor jest chłodzony strumieniem zimnego powietrza zaciąganego przez zbiornik. Niewłaściwe chłodzenie może doprowadzić do ponownej awarii elementu.

Nowa płytka mogła się uszkodzić podczas montażu albo zostać uszkodzona przez napięcie statyczne. Wymiana całego zestawu silnik plus płytka jest często skutecznym rozwiązaniem.

Kontrola stacji ładującej i podstawowych połączeń

Jeżeli czerwona kontrolka pojawia się razem z problemem ładowania, sprawdź wszystkie połączenia między odkurzaczem, stacją i zasilaczem. Kontrolka może sygnalizować nie tylko awarię, lecz także brak prawidłowej komunikacji z akumulatorem.

1. Ustaw jednostkę główną w najniższym położeniu, jeśli jest to wymagane przez model.
2. Sprawdź tylne złącza jednostki głównej.
3. Sprawdź wtyk ładowarki oraz podłączenie zasilacza do gniazdka.
4. Zweryfikuj działanie gniazdka za pomocą innego urządzenia.
5. Sprawdź, czy główna ssawka podłogowa jest podłączona, jeżeli bez niej ładowanie nie rozpoczyna się.
6. Zapewnij temperaturę otoczenia od 5°C do 35°C.

Kiedy potrzebna jest pomoc serwisowa?

Jeżeli wymiana worka, oczyszczenie filtrów, usunięcie blokady szczotki oraz sprawdzenie ładowania nie przyniosą zadowalających rezultatów, skontaktuj się z najbliższym autoryzowanym punktem serwisowym.

Nie wykonuj pomiarów na płycie ani nie zwieraj wyprowadzeń tranzystora, jeżeli nie masz doświadczenia z układami zasilanymi z akumulatorów. W przypadku podejrzenia uszkodzenia silnika, baterii, przewodu balansera, płyty głównej lub układu sterowania bezpieczniejsza jest diagnostyka serwisowa.
