W Mazdzie 323F BJ z silnikiem ZM błąd P0328 może być spowodowany uszkodzonym czujnikiem spalania stukowego, przerwą w jego obwodzie albo problemem z masą i wiązką prowadzącą do sterownika silnika. Sam fakt, że silnik pracuje normalnie i nie występują wyraźne objawy spalania stukowego, nie wyklucza usterki czujnika.
W opisanym przypadku prawidłowa rezystancja czujnika wynosiła około 560 kΩ, jednak po pojawieniu się kontrolki silnika pomiar sprawnym miernikiem wskazywał nieskończoność. Ostatecznie przyczyną błędu P0328 okazał się uszkodzony czujnik, który okresowo dostawał przerwy.
Do jakiej Mazdy pasuje ten czujnik
Czujnik spalania stukowego dotyczy modelu Mazda 323F BJ produkowanego w latach 1998-2003. W tym modelu występowały różne wersje silnikowe oraz dwa rodzaje czujników, dlatego przed doborem części należy sprawdzić oznaczenie silnika, numer zamontowanego elementu lub numer VIN auta.
Część jest opisywana dla Mazdy 323 323F BJ z silnikami benzynowymi 1.8 i 2.0 oraz z silnikiem Diesla 2.0. W katalogach występują także wersje Mazda 323 F VI(BJ) 1.6 o oznaczeniu BJ10M i mocy 98 KM oraz 1.5 16V o oznaczeniu BJ5W i mocy 88 KM.
| Informacja | Dane |
|---|---|
| Model | Mazda 323F BJ |
| Lata produkcji | 1998-2003 |
| Przykładowe oznaczenie silnika | ZM |
| Przykładowe wersje katalogowe | 1.6 BJ10M, 1.5 16V BJ5W |
| Typ elementu | Czujnik spalania stukowego |
| Liczba rodzajów czujników | 2 |
Objawy uszkodzenia czujnika spalania stukowego
Najczęściej kierowca zauważa zapalenie kontrolki check engine. Kontrolka może zapalać się okresowo albo świecić stale, a silnik może mimo tego pracować normalnie.
W omawianym przypadku samochód miał zapalającą się kontrolkę check engine, ale silnik pracował normalnie. Po skasowaniu błędu i przejechaniu kilku kilometrów kontrolka ponownie się zapalała.
Brak słyszalnego spalania stukowego nie oznacza, że czujnik jest sprawny. Element może mieć okresową przerwę w obwodzie i przekazywać do sterownika nieprawidłowy sygnał, nawet jeśli podczas jazdy nie występują wyraźne zmiany w pracy silnika.
Co oznacza kod P0328
Kod P0328 oznacza wysokie napięcie w obwodzie 1 czujnika spalania stukowego. Taki zapis nie przesądza jednak automatycznie o konieczności wymiany samego czujnika.
Przyczyną mogą być również masa czujnika, uszkodzenie przewodu, złącze elektryczne albo połączenie czujnika ze sterownikiem silnika. Dlatego diagnostykę należy rozpocząć od sprawdzenia całego obwodu, a nie wyłącznie od pomiaru rezystancji elementu.
Budowa i podłączenie czujnika w silniku ZM
W omawianej wersji czujnik jest jednoprzewodowy, więc masę bierze z silnika. Sterownik silnika znajduje się w kabinie.
Sygnał z czujnika trafia na pin 4M sterownika, znajdujący się w najszerszej kostce. W przypadku tego sterownika występują trzy kostki, dlatego nie należy bezpośrednio posługiwać się rozpiską przeznaczoną dla innej wersji jednostki sterującej.
Dla silnika FS spotykana jest informacja o czujniku dwupinowym połączonym ze sterownikiem przez piny 57 i 59. Nie należy przenosić tego rozwiązania bez sprawdzenia na silnik ZM, ponieważ zastosowany sterownik i sposób prowadzenia sygnału mogą być inne.
Diagnostyka krok po kroku
1. Odczytanie kodu błędu
Najpierw należy odczytać zapisany kod usterki za pomocą testera diagnostycznego. W opisanym przypadku odczyt urządzeniem Autocom wskazał kod P0328.
Po skasowaniu błędu warto wykonać jazdę próbną i sprawdzić, czy kontrolka ponownie się zapali. Powracający błąd po kilku kilometrach wskazuje na usterkę, która może występować okresowo.
2. Sprawdzenie wiązki
Należy sprawdzić przewód od czujnika do sterownika, jego ciągłość, stan izolacji oraz miejsca narażone na przetarcie. Trzeba również skontrolować złącza, styki i połączenie czujnika z silnikiem.
W opisywanym przypadku wiązka została sprawdzona i okazała się sprawna. Dopiero po wykluczeniu przewodu można z większym prawdopodobieństwem podejrzewać sam czujnik.
3. Sprawdzenie masy
Czujnik jednoprzewodowy wykorzystuje masę silnika. Należy więc sprawdzić jakość połączenia elementu z blokiem silnika oraz stan powierzchni przylegania.
Przy diagnostyce trzeba uwzględnić masę czujnika i wiązkę do ECU. Nieprawidłowe połączenie masowe może powodować błędny sygnał bez rzeczywistego uszkodzenia elementu piezoelektrycznego.
4. Pomiar rezystancji
Dla silnika ZM w opisanym przypadku prawidłowa rezystancja czujnika wynosiła około 560 kΩ. Początkowo zmierzona wartość około 865 kΩ sugerowała odchylenie od wartości referencyjnej, ale sam taki wynik nie wystarczył do jednoznacznego potwierdzenia usterki.
Ważne jest użycie sprawnego miernika. Pierwszy multimetr wskazywał wartości dalekie od prawdy, a przy zgaszonej kontrolce rezystancja czujnika zmierzona sprawnym urządzeniem wynosiła książkowe 560 kΩ.
Gdy kontrolka się zapalała, pomiar wskazywał nieskończoność. Oznaczało to przerwę w obwodzie pojawiającą się w określonych warunkach.
| Stan pomiaru | Wynik | Znaczenie |
|---|---|---|
| Prawidłowy pomiar przy zgaszonej kontrolce | Około 560 kΩ | Wartość książkowa |
| Pierwszy pomiar niewłaściwym miernikiem | Około 865 kΩ | Wynik niewiarygodny lub wymagający weryfikacji |
| Pomiar przy zapalonej kontrolce | Nieskończoność | Przerwa w obwodzie czujnika |

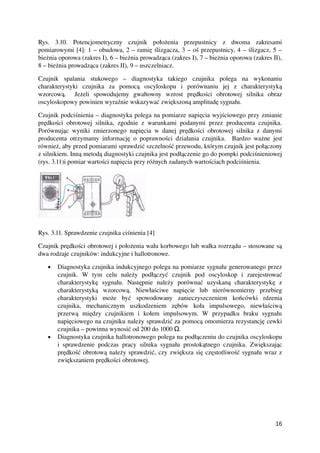

5. Sprawdzenie czujnika oscyloskopem
Czujnik można sprawdzić oscyloskopem i małym młotkiem. Taki test pozwala ocenić, czy element reaguje na drgania i generuje sygnał.
Pomiar oscyloskopem może być szczególnie przydatny wtedy, gdy zwykły pomiar rezystancji jest prawidłowy, ale błąd pojawia się okresowo. W takim przypadku warto sprawdzać czujnik również podczas poruszania wiązką i złączem, ponieważ usterka może występować tylko przy określonym ułożeniu przewodu.
Czy rezystancja 865 kΩ oznacza konieczność wymiany
Nie można jednoznacznie zakwalifikować czujnika do wymiany wyłącznie na podstawie pojedynczego wyniku 865 kΩ, zwłaszcza jeśli pomiar wykonano miernikiem, którego wskazania były nieprawidłowe.
Wartość około 560 kΩ została potwierdzona jako prawidłowa w opisanym przypadku. Decydujące znaczenie miało dopiero stwierdzenie, że po zapaleniu kontrolki czujnik wykazywał nieskończoną rezystancję, czyli okresową przerwę.
Jeżeli wiązka jest sprawna, masa prawidłowa, a czujnik podczas występowania błędu traci ciągłość, uszkodzenie elementu jest uzasadnioną przyczyną kodu P0328.
Wymiana czujnika spalania stukowego
Wbrew informacjom spotykanym w internecie do wymiany czujnika w tej Mazdzie nie trzeba demontować kolektora ssącego. Wystarczy odkręcić filtr oleju.
Dostęp do czujnika nie jest luksusowy, ale wymianę można wykonać bez zdejmowania kolektora ssącego. Przed rozpoczęciem pracy należy upewnić się, że silnik jest odpowiednio przygotowany do bezpiecznego demontażu elementu znajdującego się w jego pobliżu.
Po zamontowaniu sprawnego czujnika należy ponownie odczytać i skasować zapisany kod, a następnie wykonać jazdę próbną. Jeżeli kontrolka nie wróci, a kod nie zostanie ponownie zapisany, naprawa została potwierdzona.
Dobór właściwej części
W Mazdzie 323F BJ występowały dwa rodzaje czujników, a prawidłowy dobór może wymagać podania numeru VIN auta. Numer VIN pozwala zweryfikować, czy wybrany przedmiot będzie odpowiedni dla konkretnego modelu samochodu.
W katalogach część może być opisywana jako czujnik spalania stukowego renomowanego producenta MELCO - Mitsubishi Electric Corporation Japan. MELCO jest dostawcą podzespołów na pierwszy montaż między innymi dla Mitsubishi, Mazdy, Suzuki i Subaru.
Sam opis modelu samochodu nie zawsze wystarcza, ponieważ w obrębie jednego nadwozia mogą występować różne silniki, sterowniki oraz odmienne wersje czujnika. Najbezpieczniej porównać numer części, sposób podłączenia, liczbę przewodów i dane przypisane do konkretnego silnika.
Najczęstsze błędy podczas diagnostyki
- Wymiana czujnika bez wcześniejszego sprawdzenia wiązki i masy.
- Opieranie diagnozy na jednym pomiarze wykonanym niesprawnym lub niedokładnym miernikiem.
- Przenoszenie pinów ze schematu silnika FS do silnika ZM.
- Uznanie, że prawidłowa praca silnika wyklucza uszkodzenie czujnika.
- Pomijanie faktu, że usterka może występować tylko okresowo.
- Dobór części wyłącznie na podstawie modelu nadwozia, bez sprawdzenia silnika i numeru VIN.
Najważniejsze informacje serwisowe
- Kod P0328 oznacza wysokie napięcie w obwodzie czujnika spalania stukowego.
- W silniku ZM czujnik jest jednoprzewodowy i wykorzystuje masę silnika.
- Sterownik silnika znajduje się w kabinie i ma trzy kostki.
- Sygnał czujnika trafia na pin 4M w najszerszej kostce sterownika.
- Wartość około 560 kΩ została wskazana jako prawidłowa dla opisywanego przypadku.
- Wartość nieskończona przy zapalonej kontrolce wskazywała na przerwę w obwodzie.
- Przed wymianą należy sprawdzić masę, wiązkę, złącza i sterownik.
- Wymiana czujnika nie wymaga demontażu kolektora ssącego; wystarczy odkręcić filtr oleju.
