W Iveco Daily kontrolka termometru oznacza temperaturę silnika, natomiast kontrolka oliwiarki - ciśnienie oleju. Czerwone kontrolki wymagają natychmiastowej reakcji, ponieważ mogą sygnalizować przegrzanie jednostki napędowej albo krytycznie niskie ciśnienie oleju.
W przypadku problemu z temperaturą należy zatrzymać pojazd i odczekać 15 minut, a przy kontrolce ciśnienia oleju natychmiast zgasić silnik. Nie należy kontynuować jazdy do czasu ustalenia przyczyny ostrzeżenia.
Kontrolka temperatury silnika
Czerwona kontrolka z symbolem termometru oznacza temperaturę silnika. Przegrzanie może być spowodowane uszkodzonym termostatem albo brakiem płynu chłodzącego.
Po zapaleniu kontrolki należy zatrzymać się, odczekać 15 minut i nie otwierać układu chłodzenia, dopóki silnik oraz płyn nie ostygną. Gorący płyn chłodzący pozostaje pod ciśnieniem i może spowodować poważne poparzenia.
- Zatrzymaj pojazd w bezpiecznym miejscu.
- Wyłącz silnik.
- Odczekaj, aż temperatura spadnie.
- Sprawdź poziom płynu chłodzącego dopiero po ostygnięciu silnika.
- Jeżeli poziom jest prawidłowy, a kontrolka nadal się pojawia, wykonaj diagnostykę układu chłodzenia.
Gdzie znajduje się czujnik temperatury płynu chłodzącego
W zbiorniku wyrównawczym znajduje się czujnik poziomu, a nie czujnik temperatury. Czujnik temperatury jest w 99% silników w okolicach termostatu.
W opisywanym Iveco Daily czujnik temperatury podający informacje do komputera znajduje się w termostacie. To on przekazuje sterownikowi informację o temperaturze płynu chłodzącego i może mieć wpływ na sterowanie świecami żarowymi.
W zbiorniku wyrównawczym mogą znajdować się dwa elementy. Czujnik poziomu płynu jest zamontowany na pionowej ściance zbiornika, natomiast drugi element znajduje się od spodu, w dnie zbiorniczka.
Położenie elementu w dnie zbiornika nie oznacza jednak automatycznie, że jest to czujnik temperatury. W praktyce czujnik temperatury silnika należy lokalizować przy termostacie, a element w zbiorniku identyfikować zgodnie ze schematem instalacji i numerem części.
Kontrolka ciśnienia oleju
Czerwona kontrolka oliwiarki oznacza ciśnienie oleju. Brak oleju albo awaria pompy olejowej mogą doprowadzić do szybkiego uszkodzenia silnika.
Po zapaleniu kontrolki należy natychmiast zgasić silnik. Nie wolno zakładać, że jest to wyłącznie problem czujnika, dopóki rzeczywiste ciśnienie oleju nie zostanie sprawdzone manometrem.
Możliwe przyczyny kontrolki oleju
- zbyt niski poziom oleju;
- awaria pompy olejowej;
- nieszczelność układu smarowania;
- uszkodzony czujnik ciśnienia oleju;
- uszkodzenie instalacji elektrycznej;
- zanieczyszczony filtr oleju;
- nadmierne zużycie elementów silnika.
Sam czujnik ciśnienia oleju nie powinien być wymieniany bez sprawdzenia poziomu oleju i rzeczywistego ciśnienia w układzie. Kontrolka może zapalić się z powodu usterki czujnika, ale identyczny objaw występuje również przy realnym spadku ciśnienia.
Kontrolka świec żarowych a czujnik temperatury
W Iveco Daily 3.0 D HPT 176 KM z 2008 roku kontrolka świec żarowych może pomóc w ocenie działania układu podgrzewania. Jeżeli po przekręceniu kluczyka kontrolka w ogóle się nie pojawia, a na fajkach świec nie ma napięcia, sterownik może nie podawać zasilania.
Sprawne świece nie wystarczą, aby układ działał prawidłowo. Przyczyną może być sterownik świec, instalacja elektryczna, bezpiecznik, przekaźnik, błąd zapisany w sterowniku albo nieprawidłowy sygnał z czujnika temperatury płynu chłodzącego.
Migająca kontrolka świec żarowych po uruchomieniu może oznaczać uszkodzoną świecę albo moduł sterujący. Brak kontrolki nie potwierdza jednak samodzielnie, że czujnik temperatury zawyża temperaturę silnika.
Jak sprawdzić przyczynę braku podgrzewania
- Podłącz pojazd do komputera diagnostycznego.
- Sprawdź błędy związane ze świecami żarowymi.
- Odczytaj temperaturę płynu chłodzącego widzianą przez sterownik.
- Porównaj wskazanie na zimnym silniku z rzeczywistą temperaturą otoczenia.
- Sprawdź zasilanie sterownika świec i napięcie na świecach.
- Skontroluj przewody, bezpieczniki oraz połączenia masowe.
Jeżeli sterownik na zimnym silniku odczytuje temperaturę wyraźnie wyższą niż temperatura otoczenia, należy sprawdzić czujnik temperatury znajdujący się w termostacie oraz jego instalację. Diagnostyka komputerowa pozwala rozdzielić problem czujnika od usterki modułu świec.
Wentylator i sprzęgło wiskotyczne na zimnym silniku
Wentylator chłodnicy może obracać się lekko przy zimnym silniku. Jeżeli można go bez problemu zatrzymać ręką, a po puszczeniu ponownie zaczyna się obracać, takie zachowanie może być normalne dla sprzęgła wiskotycznego.
W takiej sytuacji wentylator nie musi chłodzić rozgrzanego silnika. Przy zimnym silniku chłodzenie odbywa się na małym obiegu, bez udziału chłodnicy, dlatego obracanie się wentylatora nie oznacza automatycznie problemu z temperaturą silnika.
Wiskoza jest tak zbudowana, że wiatrak chłodnicy obraca się lekko nawet przy zimnym silniku. Jeżeli można go bez problemu zatrzymać ręką, może to być zupełnie normalne.
Jeżeli wentylator na zimnym silniku obraca się bardzo szybko, stawia duży opór i nie można go zatrzymać, sprzęgło wiskotyczne może nie rozłączać się prawidłowo. Sam fakt lekkiego obracania się wentylatora nie wystarcza jednak do rozpoznania awarii.
254 Sprzęgło Wiskotyczne Wentylatora/Wiskoza - co jest w środku?

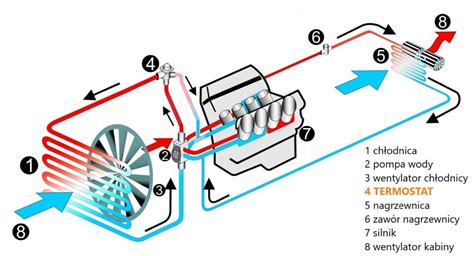

Mały i duży obieg płynu chłodzącego
Dopóki silnik jest zimny, chłodzenie jest na małym obiegu, czyli bez udziału chłodnicy. Po osiągnięciu odpowiedniej temperatury termostat kieruje płyn także przez chłodnicę, a układ chłodzenia może wymagać intensywniejszej pracy wentylatora.
Dlatego wentylator obracający się przy zimnym silniku nie oznacza, że silnik jest nieprawidłowo chłodzony. Ocenę należy przeprowadzać razem ze wskazaniem temperatury, pracą termostatu i zachowaniem sprzęgła wiskotycznego po rozgrzaniu.
Najważniejsze kontrolki Iveco Daily
Iveco Daily ma więcej kontrolek niż większość busów dostawczych, ponieważ występują w nim układy typowe dla ciężarówek, takie jak retarder, zawieszenie pneumatyczne i zaawansowane systemy hamulcowe.
| Kontrolka | Znaczenie | Możliwa przyczyna | Reakcja |
|---|---|---|---|
| Termometr | Temperatura silnika | Przegrzanie, uszkodzony termostat, brak płynu | Zatrzymaj się i odczekaj 15 minut |
| Oliwiarka | Ciśnienie oleju | Brak oleju, awaria pompy olejowej | Natychmiast zgaś silnik |
| Akumulator | Ładowanie | Pasek wielorowkowy, alternator | Wyłącz zbędne odbiorniki i jedź do warsztatu |
| STOP | Hamulec awaryjny | Krytycznie niski poziom płynu hamulcowego | Nie jedź dalej |
| Ikona wtryskiwacza/EDC | Błąd sterowania silnikiem | Regulator ciśnienia paliwa, zawór EGR lub wtryskiwacz | Konieczna diagnostyka |
| Świece żarowe | Układ podgrzewania | Świeca albo moduł sterujący | Sprawdź układ diagnostycznie |
Kontrolki Daily V z silnikiem 3.0 HPI
Piąta generacja Daily z lat 2006-2014 ma klasyczny, analogowy zestaw wskaźników z centralnym wyświetlaczem jednokolorowym. Kontrolki podzielono na trzy grupy kolorystyczne.
W Daily V z silnikiem F1C 3.0 HPI częstą przyczyną kontrolki check engine jest zawór EGR albo czujnik ciśnienia w kolektorze ssącym.
Silnik 3.0 HPI w Daily V jest konstrukcją sprawdzoną, lecz wrażliwą na jakość oleju i filtrów. Kontrolka check engine w połączeniu ze spadkiem mocy zwykle wskazuje na zapchany DPF albo niesprawną turbosprężarkę o zmiennej geometrii.
Diagnostyka komputerowa może ujawnić kod P0299, oznaczający niską wydajność turbo, albo P2463, wskazujący na nadmierne nagromadzenie sadzy w filtrze DPF.
Diagnostyka czujników związanych z temperaturą i ciśnieniem
Do kontroli układu można wykorzystać odczyt parametrów rzeczywistych, pomiar elektryczny oraz pomiar mechaniczny. Czujnik temperatury należy oceniać na zimnym i rozgrzanym silniku, a ciśnienie oleju sprawdzać manometrem.
| Element | Typowa lokalizacja | Co sprawdzić |
|---|---|---|
| Czujnik temperatury płynu chłodzącego | Termostat | Odczyt temperatury, przewody, wtyczkę i błędy sterownika |
| Czujnik poziomu płynu chłodzącego | Zbiornik wyrównawczy | Poziom płynu i działanie obwodu czujnika |
| Czujnik ciśnienia oleju | Układ smarowania silnika | Instalację oraz rzeczywiste ciśnienie manometrem |
| Czujnik temperatury wody do włączania sprzęgła wiskotycznego | Układ chłodzenia | Reakcję sprzęgła wiskotycznego i temperaturę pracy |
W katalogach części występują osobne elementy określane jako czujnik temperatury wody do termostatu, czujnik temperatury wody na termostacie oraz czujnik temperatury wody do włączania sprzęgła wiskotycznego. Oznacza to, że przed zakupem lub wymianą należy ustalić dokładną wersję silnika, rok produkcji i zastosowanie danego elementu.
Czujnik temperatury a wskaźnik na desce
To, czy jeden czujnik obsługuje sterownik silnika, świece żarowe i wskaźnik temperatury, zależy od konkretnej wersji instalacji oraz zastosowanego elementu. Nie należy zakładać wyłącznie na podstawie położenia czujnika, że element w zbiorniku odpowiada za wskazania temperatury.
Najpewniejszą metodą identyfikacji jest porównanie schematu instalacji z numerem części oraz obserwacja parametrów odczytywanych przez sterownik. Jeżeli temperatura na komputerze jest prawidłowa, a wskaźnik na desce zachowuje się nieprawidłowo, trzeba sprawdzić także osobny obwód wskaźnika.
Bezpieczna kolejność postępowania
- Nie ignoruj czerwonej kontrolki temperatury ani kontrolki ciśnienia oleju.
- Przy kontrolce oleju natychmiast wyłącz silnik.
- Przy kontrolce temperatury zatrzymaj pojazd i pozwól silnikowi ostygnąć.
- Nie odkręcaj korka zbiornika wyrównawczego na gorącym silniku.
- Sprawdź poziom płynu chłodzącego i oleju po ostygnięciu jednostki.
- Podłącz tester diagnostyczny i odczytaj błędy.
- Zweryfikuj temperaturę widzianą przez sterownik.
- Sprawdź czujnik przy termostacie, przewody i złącza.
- Przy problemie z olejem wykonaj pomiar ciśnienia manometrem.
- Oceń pracę termostatu oraz sprzęgła wiskotycznego.
W Iveco 65E12 zapalenie kontrolki temperatury lub ciśnienia należy traktować jako sygnał wymagający natychmiastowej kontroli, a nie jako informację serwisową do późniejszego sprawdzenia. W przypadku świec żarowych i wentylatora lekkie obracanie wentylatora na zimnym silniku może być normalne, natomiast brak kontrolki świec powinien zostać zweryfikowany diagnostyką układu i odczytem temperatury z czujnika umieszczonego przy termostacie.
