Ostatnia litera na pompie wtryskowej Delphi — znaczenie oznaczenia

Ostatnia litera na pompie wtryskowej Delphi nie ma jednego, uniwersalnego znaczenia dla wszystkich pomp. Znaczenie oznaczenia zależy od tego, czy jest to kod identyfikacyjny pompy, numer części, oznaczenie wykonania, kod produkcyjny czy element kodu kalibracyjnego. Sama końcowa litera nie powinna być interpretowana w oderwaniu od całego oznaczenia, numeru katalogowego, typu silnika i rodzaju układu wtryskowego.

W przypadku układów common rail Delphi najważniejsze dla sterowania silnikiem są przede wszystkim kody wtryskiwaczy C2I, C3I lub C4I, a nie pojedyncza ostatnia litera znajdująca się na korpusie pompy. Pompa wysokiego ciśnienia posiada zawór IMV, który precyzyjnie reguluje ilość paliwa dostarczonego do sekcji tłoczącej, natomiast indywidualne charakterystyki wtryskiwaczy są przekazywane sterownikowi za pomocą odpowiednich kodów.

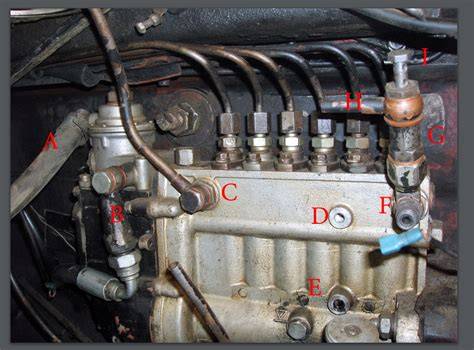

Co może oznaczać końcowa litera na pompie Delphi

Numery na wtryskach oznaczają konkretny model podzespołu i umożliwiają jego identyfikację. Są to: numery OE, numery seryjne, numery Bosch, Delphi, Denso lub Siemens. Poprawne odczytanie tych kodów jest bardzo ważne podczas zakupu wtryskiwaczy na wymianę, gdyż konkretne modele wtrysków pasują tylko do określonych silników.

Oznaczenie zakończone literą może rozróżniać odmianę konstrukcyjną podzespołu, wersję przeznaczoną do konkretnego silnika, zmianę produkcyjną albo numer katalogowy stosowany przez producenta. Bez pełnego numeru nie można jednak wiarygodnie stwierdzić, że dana litera oznacza na przykład konkretną moc, ciśnienie lub ustawienie początku wtrysku.

W przypadku pompy mechanicznej Delphi, szczególnie stosowanej w silnikach maszyn budowlanych, oznaczenia na korpusie nie zastępują prawidłowego ustawienia pompy względem silnika. Pompa może być prawidłowo zablokowana na stanowisku probierczym, lecz jej montaż nadal wymaga ustawienia wału korbowego i pompy zgodnie z procedurą dla konkretnego silnika.

Nie należy mylić oznaczenia pompy z kodem wtryskiwacza

W układach Delphi temat kodowania jest bardziej złożony niż w wielu innych systemach common rail. Wtryskiwacze Delphi składają się z czterech elementów: obudowy, cewki, zaworka sterującego i rozpylacza.

W układach Delphi producent nie stosuje zaworu regulacyjnego na szynie wysokiego ciśnienia, a ograniczył się do montowania zaworów bezpieczeństwa, które w razie wystąpienia za wysokiego ciśnienia w układzie samoczynnie się otworzą i zredukują je gwałtownie. Pompa wysokiego ciśnienia posiada zawór IMV, który precyzyjnie reguluje ilość paliwa dostarczonego do sekcji tłoczącej.

Niezależnie od tego układ musi mieć możliwość redukcji ciśnienia w każdym momencie pracy silnika i za to odpowiedzialne są tu zawory sterujące w wtryskiwaczach. Szybka redukcja ciśnienia na szynie możliwa jest poprzez bardzo krótkie zasterowanie wtryskiwacza.

Krótkie załączanie powoduje otwarcie zaworu sterującego, dzięki czemu paliwo wraca na przelew, ale czas zasterowania jest zbyt krótki, żeby iglica uniosła się i doszło do wtrysku. Z tego powodu sterownik musi znać charakterystykę czasów zasterowania wtryskiwacza przy różnych ciśnieniach.

Dlaczego wtryskiwacze Delphi mają kody C2I, C3I i C4I

Nawet najnowocześniejsze technologie produkcyjne nie są w stanie zapewnić idealnej powtarzalności dawkowania wtryskiwaczy wychodzących z fabryki. Konieczna jest odpowiednia kalibracja wtryskiwacza.

Wtryskiwacze Bosch, Denso oraz Siemens posiadają po kilka podkładek regulacyjnych, dzięki czemu można bardzo dokładnie ustalić ilość podawanego paliwa w różnych zakresach pracy wtryskiwacza. Wtryskiwacze Delphi z kolei posiadają zaledwie jeden element regulujący nacisk sprężyny zaworka.

Wielkość dawek w różnych zakresach pracy zależy w większym stopniu od precyzji wykonania pozostałych elementów. Takie parametry jak skok zaworka, czy skok iglicy rozpylacza wynikają z wymiarów poszczególnych elementów.

Taka konstrukcja powoduje, iż po wyprodukowaniu elementów niemal nie można zmienić dawek. Co więc, gdy wtryskiwacze będą miały pomiędzy sobą różnice? Tutaj odpowiedzią jest właśnie kod wtryskiwacza Delphi.

W celu zapewnienia równomiernej pracy silnika, wpływającej zarówno na komfort użytkowania, żywotność oraz poziom emisji zanieczyszczeń zastosowano kody wtryskiwaczy. Kod wtryskiwacza informuje sterownik silnika jak duże dawki w różnych momentach podaje wtryskiwacz.

Wiedząc iż wtryskiwacz podaje ilość paliwa poniżej średniej dla danego typu sterownik może wydłużyć czas wysterowania wtrysku w celu wyrównoważenia pracy cylindrów. Działa to także w drugą stronę - gdy sterownik za pomocą kodu został poinformowany o większej niż średnia ilości podawanego paliwa, może skrócić czas otwarcia wtrysku.

Rodzaje kodów Delphi i ich znaczenie

Kod C2I

Dla normy Euro 3 i 4 firma Delphi wprowadziła kodowanie C2i składające się z 16 znaków. Kody C2I to kody 16 znakowe zawierające znaki z zakresu 0-9 oraz A-F (zapis szesnastkowy) stosowane w samochodach spełniających normy Euro3 oraz Euro 4.

Kod znajduje się na naklejce w okolicy złącza elektrycznego. Kody tego typu występują między innymi na wtryskiwaczach Renault 1.5 dci, Ford Focus 1.8 TDCi oraz Ford Mondeo / Transit 2.0 TDCi.

W celu wygenerowania kodu C2i testowanych jest 150 specyficznych punktów pracy dla pięciu różnych ciśnień. Stół probierczy mierzy czas reakcji oraz dawkę wtrysku w tych 150 punktach.

Na podstawie czasu reakcji wtryskiwacza obliczany jest MDP (Minimum Drive Puls), czyli najkrótszy możliwy impuls, który spowoduje wtrysk paliwa. Impuls sterujący musi być na tyle długi, aby zaworek sterujący wtryskiwacza otworzył się, a jednocześnie na tyle krótki, aby iglica wtryskiwacza nie zdążyła się podnieść.

Kod C3I

Kody C3I są kodami na 20 do 24 znaków składającymi się z cyfr 0-9 oraz liter A-Z z pominięciem mogących wprowadzać w błąd liter I, O, Q. Stosowane głównie w samochodach spełniających normę Euro 5.

Kody zazwyczaj znajdują się na plastikowej nakładce na górze wtryskiwacza. Kody wtryskiwaczy Delphi C3I znajdują zastosowanie między innymi w samochodach Mercedes 2.2 CDI.

W przypadku pojazdów spełniających Euro 4 i wzwyż wymagania dotyczące precyzji sterowania wtryskiwaczy okazały się na tyle duże, że konieczne było wprowadzenie kodowania C3i, które posiada 20 znaków. W procesie produkcji czy regeneracji mierzy się parametry wtryskiwacza nawet w 750 różnych warunkach dla trzech różnych ciśnień.

Jest to ponad pięć razy więcej punktów testowych w porównaniu z kodowaniem C2i. Również w tym przypadku praktyka warsztatowa pokazała, że samo oszacowanie przez sterownik silnika wartości MDP już nie wystarcza.

Kod C4I

Kody C4I są kodami 20 znakowymi składającymi się ze znaków 0-9 oraz liter A-Z z pominięciem problematycznych liter I, O, Q. Stosowane są w samochodach spełniających normę Euro 6.

Kody zazwyczaj znajdują się na plastikowej nakładce na górze wtryskiwacza. Do najpopularniejszych zastosowań kodów wtryskiwaczy Delphi C4I zaliczyć można gamę silników VW 1.6 TDI oraz 2.0 TDI.

W związku z podniesieniem ciśnień pracy układów Delphi konieczne było opracowanie nowego kodu. Chociaż jest bardzo podobny do C3I, jest jednak nadawany podczas testów na wyższych ciśnieniach.

Gdzie znajduje się kod Delphi

Kod wtryskiwacza Delphi znajduje się w okolicy złącza elektrycznego. Jeżeli wtryskiwacz jest po regeneracji nowy kod powinien znajdować się także na protokole.

W przypadku kodów C2I należy szukać oznaczenia na naklejce w okolicy złącza elektrycznego. Kody C3I i C4I zazwyczaj znajdują się na plastikowej nakładce na górze wtryskiwacza.

Na wtryskiwaczach można znaleźć także numery OE, zwane numerami producenta. Są to oznaczenia stosowane przez producentów samochodów i mogą być od siebie zupełnie różne.

Numer części, numer seryjny, kod kalibracyjny i oznaczenie producenta mogą znajdować się blisko siebie, ale nie pełnią tej samej funkcji. Ostatnia litera jednego z tych oznaczeń nie musi mieć związku z ostatnim znakiem kodu C2I, C3I lub C4I.

Jak powstaje kod wtryskiwacza Delphi

Procedura nadawania kodu wtryskiwacza opiera się na pomiarze wielu dawek przez urządzenie testujące. Urządzenie porównuje dawkę wtrysku z dawką zapisaną w bazie danych.

Stwierdzając jak dawki różnią się od wzorca generuje kod wtryskiwacza. W Xander Diesel używamy stanowisk Carbon Zapp w celu testu wtryskiwaczy oraz nadania nowych kodów.

Nowe kody są naklejane na wtryskiwaczu oraz drukowane na protokole pokontrolnym. Każdy wtryskiwacz Delphi regenerowany w Xander Diesel posiada wygenerowany nowy kod.

Wtryskiwacze Delphi są wykonywane z dokładnością do 1 µm (dla porównania: średnica ludzkiego włosa to ok. 80-120 µm). Ponieważ konstrukcja wtryskiwacza common rail Delphi nie przewiduje regulacji, nie ma innej możliwości, aby precyzyjnie określić parametry pracy każdego wtryskiwacza, niż poprzez zapisanie ich za pomocą kodowania.

Czy kod wtryskiwacza zmienia się podczas eksploatacji

Ponieważ kod wtryskiwacza opisuje jego dawkowanie podczas testu na maszynie jest on aktualny tylko w momencie pierwszego montażu. W miarę pracy dawki wtryskiwacza zmieniają się ze względu na stopniowe zużycie elementów.

Z tego powodu kod nadany podczas testów po 50tys. kilometrów może być już nieaktualny. Producent oczywiście jest tego świadomy, dlatego sterowniki silnika posiadają możliwość dostosowania wielkości dawek do zmieniających się parametrów wtrysku i nie ma konieczności częstego kodowania.

Gdyby jednak z jakiegoś powodu wtryskiwacze trafiły na stanowisko probiercze z najpewniej otrzymałyby nowe kody. Nie oznacza to jednak, że pojedyncza ostatnia litera na pompie lub korpusie automatycznie wskazuje na konieczność ponownego kodowania wtryskiwaczy.

Kiedy trzeba wprowadzić nowy kod

Kod wtryskiwacza należy wprowadzać po każdej wymianie wtryskiwacza lub po regeneracji. W przypadku gdy wymontowuje się wtryskiwacze w związku z innymi usterkami i nie ingeruje się w ich działanie, można je zamontować w to samo miejsce bez wpisywania kodów.

Dlatego rozsądnym jest oznaczanie wtryskiwaczy numerami cylindrów podczas demontażu. Jeżeli po regeneracji każdy wtryskiwacz zostanie zamontowany w innym cylindrze, zapisany wcześniej kod nie będzie przypisany do właściwego elementu.

Kody wpisywane są za pomocą testera diagnostycznego. Większość nowoczesnych modeli testerów będzie w stanie obsłużyć sterowniki silników z układami paliwowymi Delphi.

Aby ustrzec się ryzyka literówki lub czeskiego błędu tester podczas wpisywania kodu sprawdza tzw. sumę kontrolną (CRC), dzięki czemu jest w stanie zaalarmować o ewentualnej pomyłce.

Co się dzieje, gdy kod nie zostanie wpisany

Jeżeli kod wtryskiwacza Delphi nie zostanie wpisany, zdajemy się na łut szczęścia. Gdy dawki nowego lub regenerowanego wtryskiwacza nie będą się znacznie różnić od dawek starego wtryskiwacza, silnik powinien działać prawidłowo, jednak nie optymalnie.

W przypadku gdy dawki nowego wtryskiwacza będą znacznie różniły się od dawek starego wtryskiwacza mogą się pojawić problemy ze stukaniem lub nierównomierną pracą silnika. Ponieważ dawki wtryskiwaczy Delphi różnią się między sobą nieznacznie bardzo rzadko zdarza się żeby silnik całkowicie odmówił działania po wymianie wtryskiwacza z powodu niewłaściwego kodu.

Kultura pracy jednostki z niezakodowanymi wtryskiwaczami o kodzie C3i jest znacznie niższa, a liczba późniejszych problemów związanych z układami referencyjnymi, jak DPF czy EGR, może wygenerować bardzo duże koszty naprawy.

Należy pamiętać, że samochód z niezakodowanymi wtryskiwaczami nie spełnia żadnych norm emisji spalin, ponieważ sterownik silnika jest w stanie oszacować jedynie MDP, a cała charakterystyka pracy wtryskiwacza jest dla ECU nieznana.

Wiąże się to z tym, że mimo adaptacji przeprowadzanych przez sterownik silnika ciśnienie w układzie nie będzie precyzyjnie regulowane i dawki wtrysku też będą niepoprawne. W wielu przypadkach taki samochód może zacząć kopcić lub wydawać bardzo metaliczny dźwięk w pewnym zakresie obrotów.

Odczuwalny może być również spadek mocy, podczas gdy z punktu widzenia klienta niebędącego ekspertem silnik będzie działał w miarę poprawnie, a na pewno lepiej niż przed naprawą, gdy wtryskiwacze były uszkodzone.

Nieczytelny kod na wtryskiwaczu

W przypadku uszkodzenia naklejek lub plastików z kodami wtryskiwacza, nie ma powodów do paniki. Jeżeli wtryskiwacz jest montowany w tym samym pojeździe i na tym samym cylindrze co wcześniej, brak kodu nie powinien sprawiać problemu.

W przypadku zakupu używanych wtryskiwaczy z nieczytelnymi kodami sytuacja staje się trochę loteryjna. Zdajemy się na przypadek - jeżeli dawki zakupionego wtryskiwacza są podobne do dawek starego wtrysku, wszystko powinno działać jak należy.

Jeżeli jednak wtryskiwacz różni się od starego konieczne będzie przesłanie go do Xander Diesel lub innego dobrze wyposażonego warsztatu w celu określenia nowych kodów. Samo odczytanie pojedynczej końcowej litery z pompy nie pozwala odtworzyć pełnego kodu kalibracyjnego wtryskiwacza.

Adaptacja i diagnostyka po regeneracji

Po regeneracji układu wtryskowego kierowcy często zakładają, że silnik będzie działał perfekcyjnie od pierwszego uruchomienia. Jednak rzeczywistość pokazuje, że nawet po prawidłowo przeprowadzonej regeneracji pompowtryskiwaczy Delphi, sterownik silnika (ECU) może wciąż rejestrować błędy.

Z pozoru mogą one wyglądać jak ponowna awaria, lecz w wielu przypadkach są wynikiem błędnej interpretacji danych, niewykonanej adaptacji lub chwilowych rozbieżności w pracy układu. Zrozumienie, jak ECU interpretuje dane z pompowtryskiwaczy, oraz umiejętność odczytania kodów błędów ma kluczowe znaczenie w diagnostyce.

Sterownik silnika w układzie Delphi działa z wyjątkową precyzją. Odczytuje parametry wtrysku na podstawie czujników ciśnienia, prędkości obrotowej, temperatury paliwa i powietrza, a także danych o czasie otwarcia zaworów sterujących.

Każda różnica w dawkowaniu lub ciśnieniu paliwa powoduje korekty, które ECU nanosi w czasie rzeczywistym. Po regeneracji pompowtryskiwaczy Delphi parametry pracy wtrysków mogą się nieznacznie różnić od tych zapisanych wcześniej w sterowniku.

Jeśli warsztat nie przeprowadzi procedury adaptacji, ECU „porównuje” nowe wartości z poprzednimi, uznając je za anomalię. W efekcie pojawiają się błędy o zbyt dużej dawce paliwa, nieprawidłowym ciśnieniu lub odchyleniu korekcyjnym na jednym cylindrze.

Dlatego tak ważne jest, by po regeneracji wykonać pełną adaptację wtrysków - dzięki temu ECU nauczy się nowych parametrów pracy, a błędy znikną po kilku cyklach jazdy. Podczas regeneracji pompowtryskiwaczy Delphi w serwisie specjalista powinien odczytać i zapisać indywidualne kody IMA (Injection Mean Adjustment), które identyfikują parametry każdego wtrysku.

Po montażu w pojeździe dane te należy wprowadzić do ECU, by sterownik wiedział, jak sterować danym elementem. Brak tej procedury skutkuje błędami o nierównej pracy, zwiększonym spalaniu i nadmiernym dymieniu.

Najczęstsze błędy po regeneracji

• P0201 - P0204 - błąd obwodu sterowania wtryskiwacza.
• P0251 - nieprawidłowe ciśnienie paliwa w układzie.
• P0261 - P0267 - zbyt niska lub zbyt wysoka dawka wtrysku na poszczególnych cylindrach.
• P2146 - P2149 - problem z napięciem sterowania grupy wtrysków.
• P2335 - P2338 - wykryta nierówna praca silnika między cylindrami.

Nie zawsze oznaczają one awarię. W wielu przypadkach pojawiają się po regeneracji, zanim sterownik zdąży się „nauczyć” nowego zachowania układu.

Wielu użytkowników błędnie interpretuje kody błędów jako ponowną awarię wtrysku. Tymczasem sterownik może zapisać je nawet przy chwilowym spadku napięcia, niedokładnym montażu złącza lub nieprawidłowym odpowietrzeniu układu paliwowego.

Warto pamiętać, że ECU monitoruje także korekty dawki paliwa. Jeżeli różnice między cylindrami przekraczają dopuszczalne wartości, sterownik uznaje to za usterkę - mimo że wtrysk fizycznie działa prawidłowo.

Często pomaga reset adaptacji i ponowne przeprowadzenie testu dynamicznego. Dlatego po każdej regeneracji pompowtryskiwaczy Delphi zaleca się wykonanie jazdy próbnej z rejestracją parametrów bieżących.

Dopiero analiza wykresów pozwala odróżnić błąd rzeczywisty od błędu logicznego zapisanego przez ECU. Kasowanie błędów bez wcześniejszej interpretacji to jeden z najczęstszych błędów popełnianych w warsztatach.

Kod usterki to nie tylko informacja o błędzie, ale również ślad po jego wystąpieniu - zarejestrowane są dane o temperaturze, obrotach, napięciu i ciśnieniu w momencie awarii. Profesjonalny diagnostyk, zanim skasuje błędy, analizuje tzw. „ramkę zamrożoną” (freeze frame), która pozwala zrozumieć, czy problem jest bieżący, czy incydentalny.

Odpowietrzenie, złącza i stan układu paliwowego

Wiele błędów sterownika po regeneracji ma swoje źródło nie w samych wtryskach, lecz w niedociągnięciach warsztatowych: niedokładne odpowietrzenie układu paliwowego po montażu, brak resetu adaptacji sterownika po regeneracji, niepoprawne dokręcenie złączy elektrycznych, montaż zamienionych przewodów wtrysków, błędne wprowadzenie kodów IMA, zanieczyszczenie w układzie paliwowym.

Takie niedociągnięcia mogą sprawić, że ECU zacznie generować błędy, które nie mają nic wspólnego z rzeczywistym stanem wtrysków. W efekcie kierowca może błędnie sądzić, że regeneracja pompowtryskiwaczy Delphi została wykonana nieprawidłowo, mimo że problem leży w elektronice lub montażu.

Aby uniknąć ponownego pojawienia się błędów po naprawie układu wtryskowego, należy przestrzegać kilku zasad: zawsze przeprowadzić adaptację i kodowanie wtrysków po montażu, sprawdzić stan wiązki elektrycznej i złączy, wykonać test dynamiczny z rejestracją parametrów, nie kasować błędów bez wcześniejszej analizy, wymienić filtr paliwa i dokładnie odpowietrzyć układ.

Tylko pełna procedura montażu i adaptacji pozwala zapewnić, że ECU nie będzie „myliło się” w interpretacji sygnałów z układu wtryskowego.

Pompa mechaniczna Delphi a ustawienie początku wtrysku

W pompach mechanicznych stosowanych w niektórych silnikach Perkinsa i JCB końcowa litera oznaczenia również nie zastępuje właściwego ustawienia pompy względem położenia tłoka oraz wału korbowego. W takiej konstrukcji trzeba odróżnić oznaczenie identyfikacyjne pompy od jej rzeczywistego położenia montażowego.

Pompa jest ustawiona prawidłowo dopiero wtedy, gdy jej położenie odpowiada procedurze konkretnego silnika, a silnik znajduje się w odpowiednim położeniu dla pierwszego cylindra. W przypadku części pomp ustawienie wykonuje się przy użyciu czujnika zegarowego wkręcanego w tył pompy.

W silnikach JCB rozrząd może znajdować się od strony skrzyni, a wał może mieć jeden punkt do blokowania. W takiej sytuacji szczególne znaczenie ma właściwe rozpoznanie położenia pierwszego cylindra oraz zastosowanie punktu blokowania przewidzianego przez producenta.

Jeżeli blokuje się silnik w momencie, kiedy popychacz od pompki bardziej wystaje i pompa jest zablokowana na pierwszym cylindrze, pompę należy zamontować zgodnie z ustawieniem przewidzianym dla tego silnika. Nie powinno się samodzielnie opóźniać ani przyspieszać początku wtrysku wyłącznie na podstawie położenia końcowej litery lub przypadkowego znaku na korpusie.

Jakiekolwiek wątpliwości dotyczące ustawienia pompy po regeneracji powinny zostać zweryfikowane na stanowisku probierczym oraz według danych serwisowych konkretnej jednostki. Sam fakt, że pompa podaje paliwo przy określonym położeniu tłoka, nie pozwala wyznaczyć prawidłowego kąta bez znajomości procedury dla danego silnika.

Jak prawidłowo odczytać ostatnią literę

1. Odczytaj całe oznaczenie znajdujące się na pompie, a nie tylko ostatnią literę.
2. Sprawdź, czy oznaczenie jest numerem części, numerem seryjnym, numerem OE czy kodem kalibracyjnym.
3. Porównaj pełny numer z numerem przewidzianym dla konkretnego silnika.
4. Nie traktuj oznaczenia pompy jako kodu C2I, C3I lub C4I wtryskiwacza.
5. Po regeneracji wtryskiwacza odczytaj nowy kod z naklejki lub protokołu.
6. Po wymianie albo regeneracji wprowadź kod do sterownika za pomocą testera diagnostycznego.
7. Jeśli oznaczenie jest nieczytelne, potwierdź numer na podstawie dokumentacji, protokołu lub pomiaru na stanowisku probierczym.

Najważniejsza zasada jest taka, że pojedyncza ostatnia litera na pompie Delphi nie daje wystarczającej informacji do ustalenia jej parametrów ani kompatybilności. O zastosowaniu pompy decyduje pełne oznaczenie, konstrukcja podzespołu, silnik, układ paliwowy oraz dane producenta.
