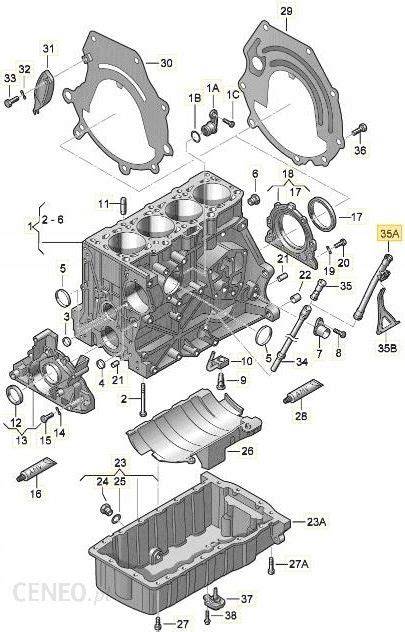

Prowadnica bagnetu Audi A4 B5 — dobór, zastosowanie i wymiana

Prowadnica bagnetu to kluczowy element układu smarowania silnika, zapewniający prawidłowe działanie miarki oleju. To właśnie dzięki niej bagnet oleju może swobodnie się poruszać, umożliwiając precyzyjny pomiar poziomu oleju w silniku.

W przypadku Audi A4 B5 prowadnicę trzeba dobierać przede wszystkim do wersji silnika, ponieważ różne jednostki napędowe mogą wykorzystywać odmienne rurki i numery katalogowe. Dla wielu silników benzynowych Audi A4 B5 stosowana jest prowadnica TOPRAN 101 024 z numerami OE 049 103 663, 049103663, 053 103 663 i 053103663, natomiast dla silników wysokoprężnych 1.9 TDI często występuje prowadnica o numerze 028 103 663, również w odmianach 028 103 663 A i 028 103 663 B.

Do czego służy prowadnica bagnetu oleju?

Prawidłowo dobrana i sprawna prowadnica bagnetu oleju gwarantuje, że miarka do oleju silnikowego wsuwa się i wysuwa bez oporów, co eliminuje ryzyko błędnego odczytu. Jest to szczególnie ważne w codziennej eksploatacji pojazdu, ponieważ właściwy poziom oleju ma bezpośredni wpływ na trwałość i wydajność silnika.

Rurka prowadzi bagnet do właściwego miejsca w silniku, stabilizuje jego położenie i umożliwia powtarzalny pomiar poziomu oleju. Jeżeli plastikowa prowadnica jest pęknięta, zdeformowana albo nie została prawidłowo osadzona, bagnet może wysuwać się razem z rurką, przekrzywiać się lub nie dochodzić do właściwego położenia.

Prowadnica bagnetu Audi A4 B5 - silniki benzynowe

Rurka miarki oleju prowadnica bagnetu Audi, Seat, VW, TOPRAN 101 024 ma zastosowanie między innymi w modelach AUDI A4 B5 (8D2) 1.6 100KM 1994-2000, AUDI A4 B5 (8D2) 1.8 115KM 1995-2000, AUDI A4 B5 (8D2) 1.8 125KM 1994-2000, AUDI A4 B5 (8D2) 1.8 T 150KM 1995-2000 oraz AUDI A4 B5 (8D2) 1.8 T 180KM 1997-2000.

Ta sama grupa zastosowań obejmuje AUDI A4 B5 (8D2) 1.8 T quattro 150KM 1995-2000, AUDI A4 B5 (8D2) 1.8 T quattro 180KM 1997-2000 i AUDI A4 B5 (8D2) 1.8 quattro 125KM 1995-2000. W nadwoziu Avant wymieniona prowadnica występuje przy AUDI A4 B5 Avant (8D5) 1.6 100KM 1994-2001, AUDI A4 B5 Avant (8D5) 1.8 115KM 1995-2001, AUDI A4 B5 Avant (8D5) 1.8 125KM 1996-2001 oraz AUDI A4 B5 Avant (8D5) 1.8 T 150KM 1996-2001.

Wśród kolejnych wersji Audi A4 B5 Avant znajdują się AUDI A4 B5 Avant (8D5) 1.8 T 180KM 1997-2001, AUDI A4 B5 Avant (8D5) 1.8 T quattro 150KM 1996-2001, AUDI A4 B5 Avant (8D5) 1.8 T quattro 180KM 1997-2001 oraz AUDI A4 B5 Avant (8D5) 1.8 quattro 125KM 1996-2001.

Prowadnica bagnetu Audi A4 B5 1.9 TDI

Dla silników wysokoprężnych Audi A4 B5 stosowana jest prowadnica o numerze katalogowym 028 103 663. Występują także numery 028 103 663 A i 028 103 663 B, dlatego przed zakupem należy porównać numer z zamontowaną częścią albo sprawdzić zgodność po kodzie silnika.

W Audi A4 (8D2, B5) prowadnica 028 103 663 jest wskazywana dla silników 1.9 TDI o mocy 90KM i kodach 1Z, AHU, AHH, dla silników 1.9 TDI o mocy 110KM i kodach AVG, AFN oraz dla silnika 1.9 TDI o mocy 75KM i kodzie AFF.

W Audi A4 Avant (8D5, B5) numer ten występuje przy silnikach 1.9 TDI o mocy 90KM i kodach 1Z, AHU, AHH, przy silnikach 1.9 TDI o mocy 110KM i kodach AFN, AVG, przy silniku 1.9 TDI o mocy 75KM i kodzie AFF oraz przy wersji 1.9 DUO o mocy 90KM i kodzie AHU.

W opisach zastosowania pojawiają się także silniki AUDI A4 B5 1.9 TDI QUATTRO o mocy 110KM i kodach AFN, AVG. Oznacza to, że napęd quattro sam w sobie nie wyklucza zastosowania tej prowadnicy, ale zgodność nadal trzeba potwierdzić na podstawie silnika i numeru części.

Numery katalogowe i zamienniki

Parametry części obejmują numer katalogowy oryginału 028 103 663, 028 103 663 A, 028 103 663 B. Jakość części (zgodnie z GVO) - P - zamiennik o jakości porównywalnej do oryginału.

Numery katalogowe zamienników to 01.0173, 002-30-01033, 00041, 413670, 70-0020, VE8360, 2014, 313945, 02876, V10-0416, 8360, 17938, 32457, 07.10.021, 50015, 80715, 1946010, T402876, 3087024, 8001019, 162045, 130026110, 1113250300, 11030438601, ODF-0004, WG1054489, P130006, 100 294, QOD127, 30 91 9750, TOP06890023.

W przypadku części przeznaczonej do silników benzynowych podawane są numery OE 049 103 663, 049103663, 053 103 663, 053103663. Nie należy utożsamiać ich automatycznie z numerem 028 103 663 stosowanym w wielu silnikach 1.9 TDI.

Jak rozpoznać uszkodzoną prowadnicę?

Najczęstszym objawem jest pęknięcie plastikowej rurki, szczególnie w jej dolnej części. Uszkodzona prowadnica może wyjść razem z bagnetem podczas sprawdzania poziomu oleju, a w miejscu pęknięcia mogą pojawić się ślady wycieku oleju.

W przypadku pęknięcia należy zwrócić uwagę, czy bagnet nadal prawidłowo wchodzi do silnika i czy pomiar poziomu oleju jest powtarzalny. Jeżeli rurka porusza się, wysuwa razem z bagnetem albo nie pozostaje zablokowana w swoim gnieździe, jej dalsze użytkowanie może utrudniać kontrolę poziomu oleju.

W dyskusji dotyczącej uszkodzonej plastikowej prowadnicy w samochodzie Audi wskazano, że część pękła na dole i powodowała ślady wycieku oleju. Użytkownik miał również problem z tym, że nowa rurka wychodziła wraz z bagnetem podczas sprawdzania poziomu oleju.

Wymiana prowadnicy bagnetu

Jeśli zauważysz pęknięcie lub uszkodzenie, złamana prowadnica bagnetu powinna zostać jak najszybciej wymieniona. Proces wymiany jest stosunkowo prosty - wystarczy zlokalizować starą rurkę miarki oleju, odpiąć ją od mocowania i zamontować nową część.

Przed montażem należy usunąć pozostałości starej prowadnicy i sprawdzić, czy gniazdo w obudowie silnika nie jest zabrudzone fragmentami plastiku. Nową rurkę trzeba ustawić zgodnie z położeniem starej części, a następnie wcisnąć ją do oporu, tak aby została prawidłowo osadzona i zablokowana.

Dzięki odpowiedniemu dopasowaniu wymiana nie wymaga specjalistycznych narzędzi. Nie należy stosować kleju przy montażu prowadnicy, ponieważ prawidłowo dopasowana część powinna zostać osadzona mechanicznie.

W przypadku problemu z osadzeniem nowej rurki może być konieczne delikatne puknięcie, aby weszła głębiej i zablokowała się. Należy jednak zachować ostrożność, ponieważ zbyt mocne uderzenie może uszkodzić plastikową prowadnicę.

Czy można tymczasowo jeździć z pękniętą prowadnicą?

W przypadku uszkodzenia prowadnicy najważniejsze jest zabezpieczenie miejsca przed dalszym rozszczelnieniem oraz możliwie szybka wymiana elementu. Tymczasowo można owinąć uszkodzoną część taśmą, jednak nie zastępuje to prawidłowej naprawy.

Przed dalszą jazdą należy sprawdzić poziom oleju, ponieważ pęknięta prowadnica może utrudniać prawidłowy odczyt i powodować wyciek. Jeżeli bagnet i rurka wysuwają się razem, a olej wyraźnie wycieka, samochód powinien zostać możliwie szybko skierowany do naprawy.

Najczęstsze błędy przy montażu

• Nieprawidłowe wsunięcie prowadnicy do gniazda.
• Pozostawienie rurki w położeniu, w którym nie została zablokowana.
• Użycie kleju zamiast prawidłowego osadzenia mechanicznego.
• Zbyt mocne wciskanie lub uderzanie w plastikowy element.
• Dobór części wyłącznie na podstawie modelu samochodu, bez sprawdzenia silnika i numeru katalogowego.
• Pominięcie kontroli wycieku oleju po zamontowaniu nowej prowadnicy.

W opisywanym przypadku problem został rozwiązany po głębszym osadzeniu prowadnicy i jej zablokowaniu. Wskazano również, że nie należy smarować ani przyklejać rurki klejem przed wciśnięciem w obudowę silnika.

Dobór części do konkretnego Audi A4 B5

Przed zakupem należy sprawdzić generację nadwozia, rodzaj silnika, jego kod, rocznik oraz numer znajdujący się na starej prowadnicy. W Audi A4 B5 występowały między innymi silniki benzynowe 1.6, 1.8, 1.8 T i odmiany quattro, a także silniki wysokoprężne 1.9 TDI o różnych mocach i kodach.

W przypadku Audi A4 B5 1.9 TDI szczególne znaczenie mają kody 1Z, AHU, AHH, AFF, AFN i AVG. Wersje o mocy 75KM, 90KM i 110KM mogą korzystać z prowadnic o numerze 028 103 663, ale zgodność należy potwierdzić przed montażem.

W przypadku Audi A4 B5 z silnikiem benzynowym należy sprawdzić, czy właściwy jest numer 049 103 663 lub 053 103 663, ponieważ prowadnica przeznaczona do silnika 1.9 TDI nie musi pasować do jednostki benzynowej.

Podsumowanie danych dla Audi A4 B5

Nie ryzykuj błędnych pomiarów poziomu oleju - wybierz sprawdzoną miarkę do oleju i pasującą do niej prowadnicę bagnetu, by cieszyć się bezproblemową eksploatacją swojego pojazdu!
