Sterownik Delphi DS150E a VCDS — kompatybilność, możliwości i ograniczenia interfejsu

Delphi DS150E nie jest kompatybilny z programem VCDS ani VAG-COM. Jest to wielomarkowy interfejs diagnostyczny przeznaczony przede wszystkim do współpracy z oprogramowaniem Delphi, Autocom, WOW Wurth oraz Opus. Do zaawansowanej diagnostyki samochodów grupy Volkswagen, Audi, Seat i Skoda właściwszym rozwiązaniem jest VCDS oraz przeznaczony do niego interfejs.

Delphi DS150E może odczytywać i kasować błędy w wielu modelach Volkswagena, Seata i Skody, ale zakres jego funkcji zależy od konkretnego pojazdu, sterownika, wersji oprogramowania oraz jakości użytej głowicy. Nie zastępuje on VCDS w zadaniach wymagających dostępu do długiego kodowania, adaptacji i specyficznych funkcji systemów VAG.

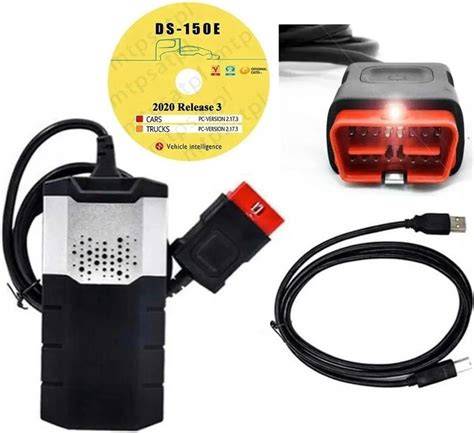

Czym jest Delphi DS150E

Interfejs diagnostyczny DS150e przyjęło się określać mianem „głowica”, ponieważ samo fizyczne urządzenie stanowi główną część, którą można używać z różnymi programami. Diagnostika Delphi DS150E, popřípadě na stejné hardwarové platformě postavený AUTOCOM či Würth WOW, patří k nejrozšířenějším a nejpoužívanějším diagnostickým zařízením w czeskich i słowackich warsztatach samochodowych.

Delphi DS150E jest interfejsem wielomarkowym przeznaczonym do diagnostyki samochodów osobowych, dostawczych, ciężarowych, autobusów i naczep. Urządzenie może współpracować z różnymi wersjami programów Delphi, Autocom, WoW oraz Opus.

W zależności od wersji sprzętowej i programu interfejs może obsługiwać diagnostykę pojazdów wyposażonych w instalacje 12 V oraz 24 V. VCI Delphi obsługuje 12V i 24V systemy pokładowe, a licencję można rozszerzyć o diagnostykę samochodów ciężarowych i systemów 24 V.

Czy Delphi DS150E współpracuje z VCDS?

Delphi DS150E nie jest interfejsem przeznaczonym do programu VCDS. VCDS i VAG-COM wykorzystują własne rozwiązania komunikacyjne oraz wymagają odpowiednio obsługiwanego interfejsu diagnostycznego.

Oferty, w których ta sama głowica DS150E jest przedstawiana jako urządzenie do VCDS, należy traktować ostrożnie. Na rynku pojawiają się twierdzenia, że interfejs Delphi może działać z VCDS, jednak sama zgodność z gniazdem OBD nie oznacza zgodności z konkretnym programem diagnostycznym.

Delphi DS150E jest przeznaczony do programów Delphi, Autocom, WOW Wurth i Opus. W przypadku Seata najwłaściwszym rozwiązaniem do zaawansowanych zmian ustawień jest VCDS, natomiast Delphi może być użyteczny do podstawowej i częściowo rozszerzonej diagnostyki.

Delphi DS150E i VCDS - najważniejsze różnice

Co można zrobić za pomocą Delphi DS150E

Do podstawowych funkcji interfejsu należą odczyt i kasowanie kodów usterek, funkcja rejestratora danych, autotest, regulacje oraz podgląd aktualnych parametrów rzeczywistych, także w formie graficznej. Urządzenie umożliwia również sterowanie elementami wykonawczymi, odczyt VIN oraz skanowanie wszystkich systemów.

Delphi DS150E umożliwia odczyt oraz kasowanie kodów błędów zarejestrowanych przez sterownik. W wybranych modelach obsługuje funkcje DPF, nagrywanie parametrów podczas jazdy, instrukcje, informacje i podpowiedzi diagnostyczne.

W zależności od modelu i wyposażenia pojazdu można diagnozować silnik wysokoprężny i benzynowy, układ hamulcowy ABS, ASR i EBS, elektryczny hamulec postojowy, deskę rozdzielczą, wskaźniki, wyświetlacz, tachograf, systemy bezpieczeństwa AirBag i SRS, klimatyzację, Webasto, skrzynię biegów, immobiliser, moduł komfortu, elektryczne wspomaganie, napęd 4WD, zawieszenie pneumatyczne, AdBlue oraz elektronikę pojazdu.

Nie każdy model samochodu obsługuje wszystkie funkcje i nie wszystkie systemy są dostępne w każdym pojeździe. Zakres diagnostyki zależy od konkretnego sterownika, rocznika, wyposażenia pojazdu i wersji programu.

Najczęściej dostępne funkcje

• odczyt i kasowanie kodów usterek;
• odczyt parametrów bieżących;
• rejestracja parametrów podczas jazdy;
• autotesty i regulacje;
• sterowanie elementami wykonawczymi;
• odczyt numeru VIN;
• skanowanie wielu systemów pojazdu;
• reset kontrolki serwisowej;
• obsługa DPF w wybranych modelach;
• kodowanie wybranych elementów i sterowników;
• kodowanie wtryskiwaczy w obsługiwanych pojazdach;
• diagnostyka układu ABS, poduszek powietrznych, klimatyzacji i skrzyni biegów.

Dlaczego VCDS jest lepszy do samochodów grupy VAG

Jeżeli celem jest zmiana ustawień w samochodzie marki Volkswagen, Audi, Seat lub Skoda, VCDS zapewnia bardziej wyspecjalizowany dostęp do sterowników. Delphi może odczytać błędy i parametry, ale nie musi oferować pełnego dostępu do wszystkich funkcji kodowania i adaptacji.

Delphi raczej nie zapewnia pełnego długiego kodowania w module Bordnetz ani w module komfortu. W przypadku zmiany ustawień składania lusterek po zamknięciu samochodu właściwym narzędziem dla Seata jest VCDS.

Podobne ograniczenia mogą dotyczyć aktywacji ukrytych funkcji, kodowania wyposażenia, zmian konfiguracji modułów komfortu, adaptacji przepustnicy, ustawień świateł oraz innych procedur charakterystycznych dla platformy VAG.

Komunikacja i wyposażenie Delphi DS150E

Interfejs działa przewodowo przez kabel USB oraz bezprzewodowo przez Bluetooth. Połączenie Bluetooth nie ogranicza użytkownika w poruszaniu się wokół podłączonego pojazdu.

VCI Delphi obsługuje komunikację przez USB 2.0 typu B oraz Bluetooth 2.1 + EDR o zasięgu do 30 metrów. Złącze OBD II ma zintegrowane oświetlenie LED, które ułatwia podłączanie w warunkach słabego oświetlenia.

W diagnostycznej głowicy może znajdować się slot na kartę MicroSD oraz przycisk wyzwalający rejestrator. Funkcja Flight-Recorder umożliwia zapis dowolnych mierzonych wartości na kartę MicroSD, a nie tylko parametrów EOBD.

Stan komunikacji może być sygnalizowany wielokolorowym podświetleniem LED, a urządzenie może monitorować stan akumulatora podczas trwającej diagnostyki za pomocą sygnałów dźwiękowych i świetlnych.

Przykładowe parametry sprzętowe

Obsługiwane protokoły komunikacyjne

Dzięki integracji inteligentnego multipleksera interfejs Delphi DS150E może współpracować z różnymi typami magistral szeregowych używanych przez wielu producentów samochodów. Wybór komunikacji pomiędzy sterownikiem ECU a komputerem może być wykonywany automatycznie przez DS150E.

VCI Delphi obsługuje standardy ISO 11898-2, w tym dwa kanały HS-CAN, SAE J2411 SW-CAN, ISO 15765-3 UDS, ISO 9141-2 K/L-line, VPW, PWM, J1708, TTL i SPI.

Obsługa tych protokołów nie oznacza jednak automatycznej zgodności z każdym programem diagnostycznym. Warstwa sprzętowa i programowa muszą być zgodne ze sobą, dlatego sama obecność magistrali CAN lub złącza OBD nie pozwala uznać DS150E za interfejs VCDS.

Wersje sprzętowe DS150E i ich znaczenie

Na rynku występują głowice DS150E, CDP+, CDT, TCS Autocom, Multidiag Pro+ i WOW, które mogą mieć podobną obudowę, ale różnić się elektroniką wewnętrzną. Wygląd obudowy, nazwa handlowa i cena nie świadczą o jakości interfejsu.

Tańsze wersje są często klonami oryginalnych interfejsów. W takich urządzeniach zdarzają się podrobione układy scalone, niepełne połączenia do niektórych komponentów, słabe filtry CAN, nieprawidłowe diody Zenera i uszkodzone przekaźniki.

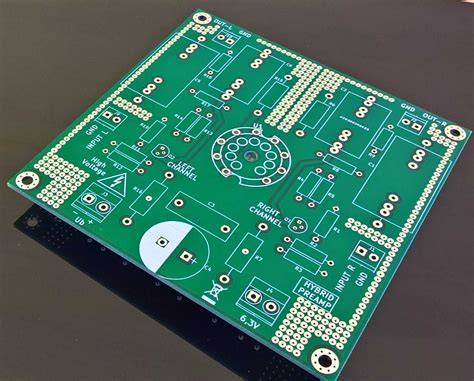

Wersje sprzętowe można podzielić głównie na 2-płytkowe oraz 1-płytkowe, określane również jako New Model. W urządzeniach 2-płytkowych elektronika jest podzielona na dwie osobne płytki PCB, z których jedna ma mniejszy rozmiar i dużą liczbę przekaźników.

Wersja 1-płytkowa ma wszystkie elementy elektroniczne umieszczone na jednej płytce PCB. Interfejsy tego typu lepiej współpracują z nowszymi wersjami programów, ale również wymagają oceny jakości wykonania.

Problemy spotykane w klonach

• podrobione układy scalone;
• brak połączeń do niektórych układów;
• uszkodzone lub niesprawne przekaźniki;
• niepodłączony jeden z kanałów komunikacji CAN;
• słabej jakości filtry CAN albo ich brak;
• podrobione układy komunikacji K-line;
• nieprawidłowo dobrane diody Zenera;
• niepodłączony układ tworzący KKL;
• uszkodzenia elementów płyty głównej;
• problemy z komunikacją z nowszymi wersjami oprogramowania.

Wersje 1-płytkowe i 2-płytkowe

Wersje 2-płytkowe pojawiły się ponad 15 lat temu i były przeznaczone do programów maksymalnie do 2017 roku. Możliwość wgrania nowszego oprogramowania wewnętrznego nie oznacza pełnej kompatybilności, a niezgodność może prowadzić do uszkodzenia niektórych układów.

Wersje 2-płytkowe są często oferowane z deklarowanym wsparciem dla programów z lat 2020 lub 2021, jednak nie muszą być z nimi w pełni kompatybilne. Maksymalna wersja wewnętrznego oprogramowania wskazywana dla niektórych starszych konstrukcji to 1622.

Wersja 1-płytkowa z oprogramowaniem wewnętrznym od 3200 może dobrze współpracować z programem z 2020 roku na Windows 7 oraz z programem z 2021 roku na Windows 10 i Windows 11. Nie oznacza to jednak, że każdy interfejs określany jako „New Model” ma identyczną jakość.

Nowsze programy lepiej obsługują interfejsy 1-płytkowe, ponieważ konstrukcje te mogą posiadać sześciocyfrowy numer seryjny i oprogramowanie wewnętrzne przeznaczone dla nowszych wersji programu.

Oprogramowanie Delphi DS150E

Oprogramowanie DS150E jest przeznaczone do wielomarkowej diagnostyki samochodów osobowych, dostawczych, ciężarowych i autobusów. Program może oferować pełną lokalizację w języku polskim oraz bezpośredni dostęp do pomocy i danych technicznych pojazdów.

Funkcja identyfikacji pojazdu według numeru VIN umożliwia jednoznaczne określenie modelu i wersji samochodu. W nowszych wersjach dostępne są także funkcje automatycznej identyfikacji modelu i roku produkcji na podstawie numeru VIN.

W systemie Delphi może być zintegrowana pomoc zawierająca dane techniczne oraz informacje serwisowe. Dostępny jest również moduł diagnostyki pojazdów zgodnych ze standardami OBD II i EOBD.

Niektóre wersje programu obsługują kodowanie i programowanie sterowników w wielu markach, ale zakres tych funkcji nie jest równoważny z pełnym dostępem oferowanym przez fabryczne narzędzia lub program VCDS w pojazdach grupy VAG.

Marki i systemy obsługiwane przez Delphi

Wśród obsługiwanych marek samochodów osobowych znajdują się między innymi Alfa Romeo, Audi, BMW, Cadillac, Chevrolet, Chrysler, Citroen, Dacia, Daewoo, Dodge, Ferrari, Fiat, Ford, Honda, Hyundai, Isuzu, Iveco, Jaguar, Jeep, Kia, Lamborghini, Lancia, Land Rover, Lexus, Lotus, Maserati, Mazda, Mercedes, MG, Mini, Mitsubishi, Nissan, Opel, Peugeot, Porsche, Renault, Rover, Saab, Seat, Skoda, Smart, SsangYong, Subaru, Suzuki, Toyota, Volkswagen i Volvo.

W zakresie pojazdów ciężarowych program może obsługiwać między innymi marki DAF, Iveco Trucks, MAN, Mercedes Trucks, Renault Trucks, Scania, Volvo Trucks, autobusy oraz naczepy. Rzeczywisty zakres zależy od wersji oprogramowania, użytego modułu i konkretnego modelu.

W pojeździe można diagnozować silnik, układ hamulcowy, deskę rozdzielczą, systemy bezpieczeństwa, klimatyzację, skrzynię biegów, immobiliser, moduł komfortu, elektryczne wspomaganie kierownicy, napęd 4WD, zawieszenie pneumatyczne, AdBlue i inne układy elektroniczne.

Delphi DS150E a kodowanie i adaptacje w VAG

Delphi DS150E może wykonywać wybrane procedury kodowania, adaptacji i regulacji, ale dostępność tych funkcji jest zależna od marki, modelu i sterownika. W jednym pojeździe określona funkcja może być dostępna, a w innym może jej nie być.

W przypadku Volkswagena, Audi, Seata i Skody szczególną uwagę należy zwrócić na długie kodowanie, adaptacje modułów komfortu, kodowanie sieci pokładowej, ustawienia wyposażenia, procedury immobilisera i aktywację ukrytych funkcji.

Jeżeli zadanie wymaga precyzyjnej zmiany konfiguracji konkretnego modułu VAG, VCDS jest narzędziem bardziej odpowiednim niż uniwersalny DS150E. Delphi pozostaje przydatne jako dodatkowy tester wielomarkowy, zwłaszcza gdy potrzebna jest diagnostyka różnych marek jednym urządzeniem.

Bezpieczeństwo korzystania z interfejsu

Podczas diagnostyki, kodowania i programowania sterowników należy zapewnić stabilne zasilanie pojazdu. Przerwanie komunikacji lub spadek napięcia w trakcie procedury może doprowadzić do błędów zapisu albo unieruchomienia sterownika.

Nie należy uruchamiać niezgodnego oprogramowania wewnętrznego tylko dlatego, że program jest nowszy. W przypadku starszych konstrukcji DS150E niepełna zgodność sprzętu i firmware’u może powodować uszkodzenie układów.

Przed zakupem używanego lub nieoryginalnego interfejsu warto sprawdzić jego płytę PCB, zastosowane przekaźniki, układy komunikacyjne, filtry CAN, numer seryjny oraz zgodność z planowaną wersją programu.

Delphi DS150E czy VCDS - który interfejs wybrać?

Delphi DS150E warto wybrać wtedy, gdy najważniejsza jest wielomarkowość, odczyt parametrów, kasowanie usterek, testy elementów wykonawczych i obsługa samochodów osobowych oraz ciężarowych. VCDS warto wybrać wtedy, gdy głównym obszarem pracy są samochody grupy VAG i potrzebny jest szczegółowy dostęp do ich kodowania oraz adaptacji.

Najpraktyczniejszym rozwiązaniem może być używanie obu narzędzi do różnych zadań: Delphi DS150E jako uniwersalnego testera wielomarkowego, a VCDS jako wyspecjalizowanego systemu do Volkswagenów, Audi, Seata i Skody.
