Opel Zafira nie ładuje: przyczyny, diagnostyka alternatora i układu ładowania

Jeżeli Opel Zafira nie ładuje akumulatora, najpierw trzeba ustalić, czy problem powoduje sam alternator, pasek wielorowkowy, przewody zasilające i masowe, obwód wzbudzenia, regulator napięcia, prostownik, czy urządzenie pobierające nadmierny prąd. Prawidłowa diagnostyka polega na pomiarze napięcia bezpośrednio na akumulatorze i alternatorze, wykonaniu próby pod obciążeniem oraz sprawdzeniu spadków napięcia na przewodach.

W sprawnym układzie po uruchomieniu silnika napięcie powinno wzrosnąć z około 12-12,5 V do zakresu 13,8-14,5 V, zależnie od konstrukcji samochodu, temperatury i obciążenia. Jeżeli napięcie na biegu jałowym jest prawidłowe, ale po włączeniu świateł, klimatyzacji, ogrzewania szyby i maksymalnego nawiewu spada do około 12 V lub niżej, trzeba sprawdzić nie tylko alternator, lecz także przewody, masy oraz odbiorniki dużej mocy, zwłaszcza elektryczne wspomaganie kierownicy.

Rola alternatora w Oplu Zafirze

Każdy samochód z silnikiem benzynowym i wysokoprężnym potrzebuje stałego zasilania w energię elektryczną. Im nowsze auto, tym więcej odbiorników prądu elektrycznego. Im lepiej wyposażone modele, tym jeszcze więcej odbiorników prądu elektrycznego.

W typowym współczesnym samochodzie znajduje się kilka, kilkanaście wyspecjalizowanych sterowników, czyli mikrokomputerów, oraz dziesiątki czujników, silniczków elektrycznych, żarówek i innych elementów instalacji elektrycznej. Muszą być czymś zasilane. Na pokładzie typowego samochodu znajdują się dwa źródła prądu: akumulator samochodowy, który działa po wyłączeniu silnika, oraz alternator samochodowy, działający po włączeniu silnika.

Zadaniem alternatora jest zapewnienie zasilania wszystkim odbiornikom prądu na pokładzie auta przy uruchomionym silniku. Ponadto musi on naładować akumulator. Alternator zamienia energię mechaniczną silnika na energię elektryczną, która zasila urządzenia pokładowe i uzupełnia energię zużytą podczas rozruchu.

Alternator jest prądnicą napędzaną paskiem od wału korbowego silnika. Sam alternator napędzany jest ruchem wału korbowego, z którym połączony jest za pomocą paska wielorowkowego, poruszającego się po kole pasowym. Kiedy silnik pracuje, alternator przejmuje zasilanie elektryczne pojazdu, a akumulator służy głównie do rozruchu i jako bufor przy chwilowych zmianach zapotrzebowania na prąd.

Gdzie znajduje się alternator i z czego się składa?

Alternator jest umieszczony w komorze silnika. Przypomina wyglądem silnik elektryczny - ma metalową obudowę z szeregiem otworów umożliwiających chłodzenie. Głównym elementem alternatora jest wirnik zamontowany na obrotowym wale. Na tym samym wale znajduje się koło pasowe alternatora, a na jego drugim końcu zamontowany jest regulator napięcia.

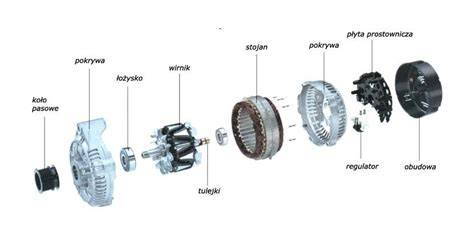

W skład alternatora samochodowego wchodzą jeszcze stojan, łożyska, prostownik i elementy dodatkowe. W alternatorze prąd jest wytwarzany w nieruchomych uzwojeniach stojana przez wirujące magnesy na wirniku.

• Wirnik z elektromagnesem obraca się wewnątrz stojana.
• Stojan z uzwojeniami wytwarza prąd przemienny.
• Diody prostownicze zamieniają prąd przemienny na stały.
• Regulator napięcia utrzymuje napięcie w określonym zakresie niezależnie od obrotów silnika.
• Szczotki węglowe przekazują prąd do wirnika.
• Łożyska umożliwiają płynny obrót wirnika.
• Koło pasowe odbiera napęd z paska wielorowkowego.

Ładowanie akumulatora umożliwia prostownik na diodach krzemowych zmieniający prąd przemienny w prąd stały oraz wbudowany regulator, który zapewnia utrzymanie napięcia elektrycznego w pewnym zakresie, który wynosi od 13,8 do 14,5 V.

Najczęstsze objawy braku ładowania w Oplu Zafirze

Objawy uszkodzenia układu ładowania mogą być bardzo różne. Najczęstszym objawem awarii jest zapalenie kontrolki ładowania akumulatora podczas jazdy. Mogą pojawić się problemy z uruchomieniem silnika albo całkowita niemożność jego uruchomienia.

Kontrolka akumulatora na desce rozdzielczej

Kontrolka akumulatora, czyli czerwona ikona baterii, informuje o pracy całego układu ładowania, a nie wyłącznie o stanie samego akumulatora. Jeżeli zapala się podczas jazdy, alternator prawdopodobnie przestał ładować albo ładowanie stało się niewystarczające.

• Kontrolka zapala się podczas jazdy - alternator może nie ładować.
• Kontrolka miga lub pulsuje - napięcie może być niestabilne.
• Kontrolka świeci słabo - alternator może pracować na granicy wydajności.

Kontrolka może jednak nie zawsze jednoznacznie sygnalizować problem. W jednym z opisanych przypadków podczas jazdy rozładował się akumulator, ale kontrolka ładowania nie zapaliła się. Po odpięciu i ponownym podłączeniu klem ładowanie wróciło, a po pewnym czasie problem powtórzył się.

Jeżeli po przekręceniu kluczyka kontrolka świeci, a po uruchomieniu silnika gaśnie, nie oznacza to jeszcze, że alternator zawsze działa prawidłowo. Możliwa jest usterka przerywana, problem ze wzbudzeniem, szczotkami, pierścieniami ślizgowymi, przewodem D+ albo połączeniami elektrycznymi.

Przygasające lub migające światła

Przerywanie świecenia świateł może być ważną wskazówką. Przy niestabilnym napięciu światła mijania mogą przygasać przy niskich obrotach i rozjaśniać się przy wyższych. Światła wewnętrzne mogą pulsować w rytm pracy silnika.

Po włączeniu dodatkowych odbiorników, takich jak klimatyzacja, ogrzewanie, ogrzewanie tylnej szyby, światła drogowe i maksymalny nawiew, światła mogą wyraźnie przygasać. W następstwie skoków napięcia może dochodzić do przepalania żarówek i bezpieczników.

Może również zmieniać się natężenie świecenia świateł żarówek samochodowych - im większe obroty silnika, tym będą świecić jaśniej. Taki objaw wskazuje na wahania napięcia, problem z regulatorem, prostownikiem, szczotkami albo połączeniami elektrycznymi.

Problemy z uruchomieniem silnika

Uszkodzony alternator nie jest w stanie naładować akumulatora. Ten natomiast nie zapewni odpowiedniej ilości prądu do pracy rozrusznika. Silnik może kręcić się wolniej niż zwykle, rozrusznik może wydawać charakterystyczny dźwięk osłabionego kręcenia, a po nocy samochód może nie odpalić, mimo że poprzedniego dnia wszystko działało prawidłowo.

Może być konieczne częste uruchamianie samochodu z kabli. Wielu kierowców wymienia wtedy akumulator, a problem wraca po kilku tygodniach, ponieważ przyczyną nie jest sama bateria, lecz alternator, który jej nie ładuje.

Gaśnięcie silnika podczas jazdy

W zaawansowanym stadium awarii, gdy akumulator całkowicie się rozładuje, silnik może zacząć pracować nierówno, elektronika silnika może stracić zasilanie, a silnik może zgasnąć i nie dać się ponownie uruchomić.

W Oplu Zafirze spadek napięcia może doprowadzić także do odłączenia elektrycznego wspomagania kierownicy. W opisanym przypadku przy zwiększonym obciążeniu napięcie spadało do około 11,9 V i niżej, a podczas jazdy wycinało wspomaganie.

Dziwne dźwięki spod maski

Alternator i jego napęd mogą sygnalizować awarię różnymi odgłosami:

• Pisk lub świst - zużyty, poluzowany albo ślizgający się pasek.
• Szum lub warkot - zużyte łożyska.
• Zgrzytanie - poważne uszkodzenie łożysk albo ocieranie wirnika o stojan.
• Stukanie - luźne elementy wewnątrz alternatora.

Jeśli dziwne dźwięki nasilają się wraz z obrotami silnika, źródłem może być alternator, jego łożyska, koło pasowe, napinacz albo pasek wielorowkowy. Charakterystyczny szum mogą wydawać również wyeksploatowane łożyska.

Zapach spalenizny

Przegrzany alternator może wydzielać charakterystyczny zapach. Zapach palonej gumy może oznaczać ślizganie się paska po kole pasowym, zapach palonych przewodów może wskazywać na przegrzaną instalację elektryczną, a zapach gorącego metalu może pochodzić od przegrzanych łożysk lub uzwojeń.

Nie należy ignorować takich zapachów, ponieważ mogą oznaczać poważną awarię w toku i ryzyko uszkodzenia kolejnych elementów.

Problemy z elektroniką

Niestabilne napięcie wpływa na całą elektronikę pojazdu. Możliwe są między innymi:

• samoczynne wyłączanie i włączanie radia,
• resetowanie wyświetlacza zegara,
• wolniejsza praca elektrycznych szyb,
• samoczynne wyłączanie klimatyzacji,
• dziwne zachowanie komputera pokładowego,
• pojawianie się licznych błędów w sterownikach.

Zbyt niskie napięcie podawane przez alternator może doprowadzić do powstania szeregu błędów we wszystkich zasilanych prądem urządzeniach, na przykład w module komfortu czy oświetleniu. Po problemach z rozruchem diagnostyka może wykazać wiele pozornie niezwiązanych ze sobą błędów.

Jak samodzielnie sprawdzić alternator multimetrem?

Podstawową czynnością podczas diagnozowania działania alternatora jest pomiar napięcia. Do testu potrzebny jest prosty multimetr ustawiony na pomiar napięcia stałego. Sondy należy podłączyć do dodatniego i ujemnego bieguna akumulatora.

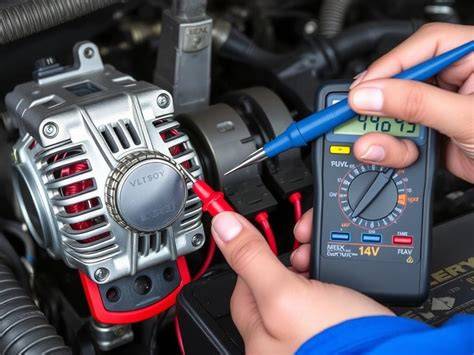

Przygotowanie do pomiaru

• Ustaw multimetr na zakres napięcia stałego.
• Podłącz czerwoną sondę do dodatniego bieguna akumulatora.
• Podłącz czarną sondę do ujemnego bieguna akumulatora.
• Wykonaj pomiar przy wyłączonym silniku.
• Uruchom silnik i wykonaj drugi pomiar.
• Powtórz test po włączeniu odbiorników prądu.

Wszystkie dodatkowe urządzenia pokładowe, takie jak klimatyzacja, należy wyłączyć podczas pomiaru podstawowego. Nie wolno odłączać przewodów od akumulatora przy pracującym silniku, ponieważ może nastąpić skok napięcia i uszkodzenie elektroniki samochodu.

Pomiar przy wyłączonym silniku

Jeśli akumulator jest sprawny, w stanie spoczynku multimetr pokazuje około 12-12,5 V. W innym ujęciu akumulator w spoczynku ma około 12,6 V. Rzeczywista wartość zależy od stopnia naładowania, temperatury i stanu akumulatora, dlatego sam pomiar napięcia spoczynkowego nie wystarcza do oceny alternatora.

Rozruch silnika zawsze spowoduje chwilowy spadek napięcia, ale po uruchomieniu napięcie powinno w ciągu kilku sekund wzrosnąć.

Pomiar po uruchomieniu silnika

W ciągu kilku sekund od uruchomienia silnika napięcie powinno wzrosnąć i wynosić od 13,8 do 14,5 V. Sprawny alternator powinien wytwarzać napięcie w zakresie 13,5-14,5 V przy pracującym silniku.

Liczby mogą wahać się w zależności od liczby i rodzaju włączonych odbiorników prądu. Jeśli po uruchomieniu silnika napięcie nie wzrasta albo wynosi poniżej 12 V, alternator prawdopodobnie nie ładuje.

Test alternatora pod obciążeniem

Po wykonaniu pomiaru bez obciążenia należy włączyć światła, klimatyzację, ogrzewanie tylnej szyby, nawiew i inne odbiorniki. Następnie trzeba obserwować napięcie na akumulatorze.

W opisanych przypadkach napięcie bez obciążenia wynosiło 14 V, po włączeniu świateł spadało do 13,7 V, a po włączeniu klimatyzacji, świateł drogowych, maksymalnego nawiewu i ogrzewania tylnej szyby spadało do 11,9 V. Po rozpoczęciu obracania kierownicą, gdy pracuje elektryczne wspomaganie, napięcie spadało jeszcze niżej.

Jeżeli przy lekkim zwiększeniu obrotów, bez kręcenia kierownicą, napięcie wzrasta do 13,9-14 V, lecz podczas pracy wspomagania stopniowo spada do 12,3 V i niżej, należy sprawdzić nie tylko alternator, ale również pompę lub silnik wspomagania, jego przewody zasilające oraz masy.

Słabnący alternator może działać na biegu jałowym, ale przestawać utrzymywać parametry pod obciążeniem. Test obciążeniowy jest więc ważniejszy niż pojedynczy pomiar bez włączonych urządzeń.

Pomiar bezpośrednio na alternatorze

Pomiar wykonany na akumulatorze nie zawsze wskazuje, czy winny jest alternator, czy przewody między alternatorem a akumulatorem. Dlatego napięcie należy zmierzyć również bezpośrednio na alternatorze.

• Zmierzyć napięcie między zaciskiem B+ alternatora a jego obudową.
• Zmierzyć napięcie między dodatnim biegunem akumulatora a zaciskiem B+ alternatora.
• Zmierzyć napięcie między ujemnym biegunem akumulatora a obudową alternatora.
• Wykonać pomiary przy wyłączonym silniku i po uruchomieniu silnika.
• Powtórzyć pomiary przy włączonych odbiornikach dużej mocy.

Przy pomiarach trzeba dotykać metalowych punktów pomiarowych, a nie zabrudzonych powierzchni, nalotu lub przypadkowych elementów. W samochodowej instalacji elektrycznej zabrudzenia i utlenione połączenia mogą zafałszować wynik.

Jeżeli napięcie na alternatorze jest prawidłowe, a na akumulatorze wyraźnie niższe, trzeba szukać problemu w przewodzie dodatnim, przewodzie masowym, klemach, bezpiecznikach wysokoprądowych albo punktach połączeń. Jeżeli napięcie jest niskie już bezpośrednio na alternatorze, przyczyną może być sam alternator, jego regulator, prostownik, wzbudzenie, pasek albo przeciążenie.

Spadki napięcia i połączenia masowe

W przypadku problemów z ładowaniem trzeba sprawdzić masy oraz połączenia przewodów zasilających. Należy skontrolować połączenie ujemnego bieguna akumulatora z nadwoziem, przewód masowy silnika, połączenia alternatora oraz stan klem.

Zaśniedziałe styki mogą skutecznie ograniczać przepływ większego prądu. W takiej sytuacji alternator może być sprawny na stanowisku pomiarowym, ale w samochodzie napięcie będzie spadało pod obciążeniem.

W jednym z opisanych przypadków wyczyszczono masy, dołożono drugie przewody masowe, wymieniono klemę, dołożono drugi przewód dodatni z alternatora do akumulatora i podmieniono akumulator, a problem nadal występował. Taki wynik nie wyklucza jednak usterki odbiornika, sterowania wzbudzeniem albo nieprawidłowego doboru alternatora.

Dlaczego Opel Zafira może nie ładować mimo wymiany alternatora?

Jeżeli na dwóch alternatorach występuje podobne zachowanie, nie należy automatycznie zakładać, że oba urządzenia są uszkodzone. Powodem może być wspólna dla nich przyczyna znajdująca się w samochodzie.

Uszkodzenie lub przerwanie obwodu wzbudzenia

Alternator może nie rozpocząć prawidłowej pracy, jeżeli nie otrzyma właściwego prądu wzbudzenia. Trzeba sprawdzić obwód kontrolki ładowania, przewód D+, złącze alternatora, zasilanie po stacyjce oraz elementy sterowania.

Jeżeli po uruchomieniu silnika kontrolka gaśnie, alternator może mimo wszystko mieć problem z początkowym wzbudzeniem. W niektórych samochodach za kontrolkę odpowiada dioda LED o małym prądzie, a dodatkowe rezystory zwiększają prąd obwodu.

Jeżeli kontrolka nie działa prawidłowo, obwód wzbudzenia należy sprawdzić zgodnie ze schematem konkretnej wersji Zafiry. Bez prawidłowego obwodu wzbudzenia alternator może zacząć ładować dopiero po zwiększeniu obrotów silnika albo po wystąpieniu chwilowej zmiany napięcia.

Problemy z przewodami i złączami

Powtarzające się zanikanie ładowania po przejechaniu określonego dystansu może wskazywać na luźne, zaśniedziałe lub uszkodzone złącze. Podczas kontroli trzeba sprawdzić grube przewody alternatora, przewód sterujący, punkty masowe, klemy, bezpieczniki oraz połączenia przy akumulatorze.

Jeżeli po kilkukrotnym odpięciu i podłączeniu masy akumulatora ładowanie wraca, może to wskazywać na problem z połączeniem, złączem, sterowaniem lub elementem reagującym na zmianę zasilania, a niekoniecznie na trwałą naprawę alternatora.

Przekaźnik i sterowanie układu

Możliwa jest także usterka elementu sterującego, jednak bez schematu konkretnego samochodu nie można jednoznacznie wskazać przekaźnika. Jeżeli do alternatora dochodzą przewody zasilające i masa, można sprawdzić miernikiem, co dzieje się na każdym z tych połączeń podczas występowania usterki.

Nadmierny pobór prądu przez wspomaganie

Elektryczne wspomaganie kierownicy może pobierać bardzo duży prąd, zwłaszcza podczas kręcenia kierownicą na postoju lub przy małych obrotach. Jeżeli napięcie spada przede wszystkim podczas pracy wspomagania, należy sprawdzić zasilanie pompy lub silnika wspomagania, przewody, masy oraz zapisane błędy sterownika wspomagania.

W opisanym przypadku w sterowniku wspomagania zapisane były błędy zbyt niskiego napięcia zasilania. Taki błąd nie musi oznaczać uszkodzenia samego wspomagania, ponieważ może być skutkiem wcześniejszego spadku napięcia w całym pojeździe.

Co najczęściej psuje się w alternatorze?

Szczotki węglowe

Szczotki trą o pierścienie ślizgowe wirnika i dostarczają mu prąd. Z czasem się ścierają. W zależności od konstrukcji i warunków pracy ich normalna żywotność może wynosić około 150 000-200 000 km.

Objawami zużycia szczotek mogą być przerywane ładowanie, losowo migająca kontrolka oraz całkowity brak ładowania. Szczotka może być zużyta albo zablokowana i nie wysuwać się prawidłowo.

Jeżeli jedna szczotka jest o połowę krótsza od drugiej, trzeba sprawdzić, czy rzeczywiście jest zużyta, czy może się zablokowała albo nie wychodzi do końca. Należy również obejrzeć pierścień ślizgowy, po którym porusza się szczotka, i sprawdzić, czy jest równy oraz czy nie ma bicia.

Wymiana szczotek jest relatywnie prostą naprawą, jeżeli pozostałe elementy alternatora są sprawne. Przyczyną nierównego zużycia może być stan pierścienia, jego przesunięcie, bicie lub problem z prowadzeniem szczotki.

Regulator napięcia

Regulator utrzymuje stałe napięcie niezależnie od obrotów silnika. Jego uszkodzenie może powodować:

• napięcie za wysokie, powyżej 15 V, które przegrzewa akumulator i może przepalać żarówki,
• napięcie za niskie, poniżej 13 V, przez co akumulator się nie ładuje,
• napięcie niestabilne, powodujące wahania, miganie świateł i błędy elektroniki.

Uszkodzony regulator jest częstą przyczyną problemów i w wielu alternatorach można wymienić go osobno. Jeżeli regulator podaje zbyt wysokie napięcie, jazda może doprowadzić do przegrzania albo zniszczenia akumulatora.

Diody prostownicze

W alternatorze znajduje się sześć diod, czyli trzy pary, które zamieniają prąd zmienny na stały. Gdy jedna lub więcej diod się przepali, alternator może nadal działać, ale z mniejszą wydajnością.

Uszkodzenie diod może powodować niestabilne napięcie, przygasanie świateł oraz charakterystyczny świst z głośników radia, czyli przydźwięk prądu zmiennego. Przepalenie diod często jest skutkiem odwrotnego podłączenia akumulatora albo uruchamiania samochodu z kabli przy błędnej polaryzacji.

W jednym z przypadków dotyczących Opla Zafiry po demontażu alternatora stwierdzono uszkodzenie jednej z trzech diod prostownika. Po wymianie prostownika i regulatora napięcie bez obciążenia wynosiło 14,6 V, a podczas jazdy około 14,2 V.

Łożyska

Łożyska umożliwiają płynny obrót wirnika. Najpierw pojawia się szum podczas pracy silnika, później zgrzytanie, szczególnie na zimno, a w końcu łożysko może się zatrzeć i zablokować wirnik.

Zatarte łożysko może uszkodzić wirnik, stojan, pasek i inne elementy napędzane tym samym paskiem. Szum lub warkot nasilający się przy wyższych obrotach wymaga szybkiej kontroli.

Uzwojenia stojana i wirnika

Przebicia w uzwojeniu mogą powodować zmniejszenie wydajności alternatora, niestabilne napięcie albo całkowity brak ładowania. Uszkodzenia uzwojeń mogą powstawać wskutek przegrzania, zawilgocenia, zwarcia lub przeciążenia.

Do dokładnej oceny uzwojeń potrzebny jest demontaż alternatora i pomiar odpowiednim przyrządem. Sama obserwacja napięcia na akumulatorze może nie wystarczyć do wskazania konkretnego uzwojenia.

Pierścienie ślizgowe

Pierścienie ślizgowe współpracują ze szczotkami wirnika. Ich nierówne zużycie, przypalenie, zabrudzenie lub bicie może powodować przerywanie wzbudzenia i okresowe zanikanie ładowania.

Przy naprawie alternatora warto sprawdzić ich powierzchnię oraz usunąć ślady szczotek drobnym papierem ściernym, jeżeli stan elementu na to pozwala. Mocno zużyte lub uszkodzone pierścienie wymagają naprawy albo wymiany.

Pasek wielorowkowy, koło pasowe i napinacz

Pasek wielorowkowy przekazuje napęd z wału korbowego na koło pasowe alternatora. Zużyty pasek ślizga się i może piszczeć podczas przyspieszania. Poluzowany pasek nie napędza prawidłowo alternatora, a pęknięty pasek powoduje całkowity brak jego pracy.

Należy sprawdzić, czy pasek nie jest pęknięty, zużyty lub postrzępiony, czy ma prawidłowe naprężenie oraz czy napinacz działa poprawnie. Często problem pozornie przypominający awarię alternatora jest skutkiem zużytego paska albo napinacza.

Woda, olej i zabrudzenia

Alternator nie lubi wilgoci i brudu. Woda z kałuży może dostać się do jego wnętrza i spowodować zwarcie. Olej z nieszczelnego silnika może osadzać się na szczotkach i pierścieniach, a kurz i brud mogą blokować wentylację oraz powodować przegrzewanie.

Obecność wody i brudu we wnętrzu alternatora może doprowadzić do jego nieodwracalnego uszkodzenia. Zabrudzenia trzeba traktować jako możliwą przyczynę, a nie wyłącznie skutek awarii.

Przeciążenie układu elektrycznego

Zbyt wiele odbiorników elektrycznych może przeciążyć alternator. Dotyczy to między innymi mocnego nagłośnienia, wzmacniaczy, dodatkowego oświetlenia, przetwornic, ładowarek i wyciągarek elektrycznych.

Fabryczny alternator jest dobrany do fabrycznych odbiorników. Jeżeli do samochodu dodano mocne akcesoria, może być potrzebny alternator o większej mocy.

Diagnostyka komputerowa Opla Zafiry

Kluczowa jest także diagnostyka testerem. Niepoprawne działanie alternatora może zostać zapisane w postaci kodów błędów, które można odczytać i zinterpretować.

Błędy mogą dotyczyć braku ładowania, zbyt niskiego napięcia zasilania, wspomagania kierownicy, modułu komfortu, oświetlenia oraz innych sterowników. Nie wszystkie błędy oznaczają uszkodzenie danego modułu, ponieważ zbyt niskie napięcie może wywołać wiele wtórnych komunikatów.

Po naprawie alternatora należy usunąć zapisane błędy, uruchomić silnik i ponownie sprawdzić, czy któreś kody nie wygenerowały się ponownie. Szczególnie ważne jest odczytanie błędów wspomagania kierownicy, jeśli napięcie spada podczas obracania kierownicą.

Test oscyloskopem i kontrola podzespołów

W trudnych przypadkach można wykonać test oscyloskopem. Pozwala on sprawdzić kształt fali napięcia, wykryć uszkodzone diody i przeanalizować pracę regulatora napięcia.

Jeżeli testy zewnętrzne nie dają jednoznacznej odpowiedzi, alternator należy zdemontować i rozmontować. Wtedy można skontrolować długość oraz stan szczotek, pierścienie ślizgowe, łożyska, uzwojenia, diody i regulator napięcia.

• Kontrola wzrokowa szczotek i ich prowadnic.
• Sprawdzenie pierścieni ślizgowych.
• Ocena stanu łożysk.
• Test diod prostowniczych.
• Sprawdzenie regulatora napięcia.
• Kontrola uzwojeń i połączeń wewnętrznych.

Specyfika problemu w Oplu Zafirze 1.9 CDTI

W niektórych wersjach Opla Zafiry 1.9 CDTI stosowane były alternatory o określonej konstrukcji i wydajności, dlatego przed zakupem części trzeba sprawdzić numer alternatora oraz producenta. Wśród spotykanych oznaczeń producentów pojawiają się między innymi Bosch, Valeo, Magneti Marelli i Denso.

Nie należy dobierać alternatora wyłącznie po wyglądzie. Trzeba porównać numer części, moc, sposób sterowania, rodzaj złącza, koło pasowe i sposób współpracy z instalacją samochodu.

Jeżeli regenerowany alternator był sprawdzany na stanowisku pod obciążeniem i uzyskiwał 13,7 V, a w samochodzie napięcie spadało do 11,9 V, konieczne jest porównanie pomiaru na stanowisku z pomiarem bezpośrednio na alternatorze w pojeździe. Wynik może być prawidłowy na stole, ale nieprawidłowy w samochodzie z powodu przewodów, sterowania, wzbudzenia lub dodatkowego odbiornika prądu.

Demontaż alternatora w Oplu Zafirze

Dostęp do alternatora bywa ograniczony, dlatego nieoceniony może okazać się podnośnik lub kanał warsztatowy, jeśli alternator wyjmuje się od dołu. Prace przy elementach napędzanych paskiem należy wykonywać przy wyłączonym silniku i odłączonym akumulatorze.

W jednej z opisanych procedur demontaż obejmował podniesienie przodu samochodu, odkręcenie osłony silnika, odczepienie przewodu odpływu wody z filtra powietrza, zablokowanie napinacza i zdjęcie paska wieloklinowego z koła alternatora.

Następnie trzeba było zdemontować filtr powietrza, kratkę pod szybą przednią, osłonę przegrody, górną osłonę silnika oraz elementy związane z filtrem paliwa. Po poluzowaniu drugiej śruby mocującej alternator można było odchylić go od bloku silnika, uzyskać dostęp do nakrętek przewodów, odłączyć kable i wyjąć urządzenie.

Po demontażu plastikowej osłony alternatora można odkręcić regulator napięcia oraz prostownik. Przy prostowniku trzeba rozgiąć blaszki, odlutować przewody i odkręcić nakrętki mocujące.

Montaż wykonuje się w kolejności odwrotnej. Po założeniu paska, podłączeniu filtra paliwa i filtra powietrza można uruchomić samochód i sprawdzić napięcie w menu serwisowym, jeżeli dana wersja Zafiry udostępnia taką funkcję.

Menu serwisowe i pomiar napięcia w Zafirze

W Zafirze można sprawdzić aktualne napięcie w menu serwisowym. W jednej z opisanych sytuacji menu wskazywało około 10 V, a po naprawie alternatora napięcie wynosiło 14,6 V bez obciążenia i około 14,2 V podczas jazdy.

Wskazanie menu serwisowego jest pomocne, ale nie zastępuje pomiaru multimetrem. Najlepiej porównać wartość z menu z napięciem mierzonym na biegunach akumulatora oraz bezpośrednio na zacisku B+ alternatora.

Regeneracja czy wymiana alternatora?

Bywają przypadki, że wystarczy wymienić sam regulator napięcia, aby alternator odzyskał sprawność. Innym razem przyczyną jest prostownik, szczotki, pierścienie albo łożyska.

Jeżeli uszkodzone są wirnik, stojan lub obudowa, rozważa się montaż nowego alternatora, zamiennika albo alternatora regenerowanego. W starszych pojazdach dobrą opcją może być regeneracja alternatora przez doświadczony zakład, który wymienia wszystkie niezbędne podzespoły.

Przed podjęciem decyzji trzeba ustalić przyczynę awarii. Wymiana alternatora bez sprawdzenia przewodów, mas, wzbudzenia i odbiorników może nie rozwiązać problemu, zwłaszcza jeżeli uszkodzenie powtarza się na dwóch różnych alternatorach.

Czego nie robić podczas diagnostyki?

Nie wolno odłączać akumulatora podczas pracy silnika. Może nastąpić skok napięcia nawet powyżej 300 V, który może zniszczyć elektronikę samochodu.

Nie należy również uruchamiać samochodu z kabli przy odwrotnej polaryzacji. Przepalenie diod prostowniczych często jest skutkiem właśnie błędnego podłączenia akumulatora lub kabli rozruchowych.

Nie warto ograniczać diagnozy do wymiany akumulatora. Jeżeli alternator nie ładuje, nowy akumulator również będzie się rozładowywał. Nie należy też wymieniać kolejnego alternatora bez porównania napięcia na alternatorze, akumulatorze i przewodach.

Jak zapobiegać awarii układu ładowania?

Kontrola paska i napinacza

Pasek należy sprawdzać przy każdym przeglądzie. Trzeba kontrolować jego zużycie, naprężenie, stan powierzchni oraz pracę napinacza.

Zbyt luźny pasek ślizga się, a zbyt mocno napięty przeciąża łożyska. Pasek należy wymieniać zgodnie z zaleceniami producenta; w przytoczonych zaleceniach podano zwykle 60 000-100 000 km.

Dbanie o akumulator

Słaby akumulator obciąża alternator. Należy kontrolować jego stan, czyścić zaciski z nalotów i korozji oraz przed zimą sprawdzić poziom naładowania.

W akumulatorach obsługowych trzeba sprawdzać poziom elektrolitu. Wymiana akumulatora może być potrzebna po kilku latach eksploatacji, jednak ostateczną decyzję należy poprzedzić pomiarem jego stanu i sprawdzeniem układu ładowania.

Unikanie przeciążenia instalacji

Dodatkowe akcesoria oznaczają dodatkowe obciążenie. Jeżeli montowane jest mocne nagłośnienie, dodatkowe oświetlenie, przetwornica lub inne urządzenia dużej mocy, należy sprawdzić, czy fabryczny alternator ma wystarczającą wydajność.

Reakcja na pierwsze objawy

Nie należy ignorować kontrolki akumulatora, przygasających świateł, dziwnych dźwięków ani problemów z rozruchem. Alternator często można naprawić przez wymianę szczotek, regulatora, prostownika lub łożysk, zanim dojdzie do uszkodzenia wirnika, stojana, paska albo akumulatora.

Praktyczna kolejność diagnostyki

1. Sprawdź, czy pasek wielorowkowy jest założony, napięty i nieuszkodzony.
2. Zmierz napięcie akumulatora przy wyłączonym silniku.
3. Uruchom silnik i zmierz napięcie na akumulatorze.
4. Włącz światła, klimatyzację, ogrzewanie szyby i nawiew, a następnie powtórz pomiar.
5. Zmierz napięcie bezpośrednio na zacisku B+ alternatora.
6. Sprawdź spadek napięcia na przewodzie dodatnim i masowym.
7. Oczyść i skontroluj klemy, masy, przewody oraz złącza.
8. Sprawdź obwód wzbudzenia i przewód D+.
9. Odczytaj błędy sterownika silnika, wspomagania i innych modułów.
10. Jeżeli problem nadal występuje, sprawdź alternator na stanowisku lub zdemontuj go do kontroli.

Taka kolejność pozwala odróżnić uszkodzenie alternatora od problemu z instalacją, wzbudzeniem, paskiem, masą albo nadmiernym poborem prądu. Szczególne znaczenie ma porównanie napięcia na alternatorze i akumulatorze podczas pracy pod obciążeniem.

tags: #zafira #nie #laduje #alternator
