Montaż kamery cofania w samochodzie Chevrolet — instrukcja

Kamerę cofania można zamontować także w starszym samochodzie Chevrolet, który nie miał jej fabrycznie. Najczęściej urządzenie podłącza się do światła cofania, masy pojazdu oraz wejścia wideo w radiu, stacji multimedialnej albo osobnym monitorze.

Po włączeniu biegu wstecznego kamera otrzymuje zasilanie, a radio powinno przełączyć się na obraz z tylnej części samochodu. Sposób montażu zależy przede wszystkim od rodzaju kamery, konstrukcji Chevroleta oraz typu zamontowanego radia.

Jaką kamerę cofania wybrać do Chevroleta?

Na rynku dostępne są różne rodzaje kamer cofania, w tym modele uniwersalne montowane w każdym aucie i miejscu, urządzenia instalowane na dachu albo na tablicy rejestracyjnej oraz kamery wbudowane w wewnętrzne lusterko wsteczne.

Dostępne są też kamery dedykowane poszczególnym modelom samochodów, co ułatwia wybór odpowiedniej propozycji, idealnie dopasowanej do posiadanego auta. Przed zakupem warto sprawdzić markę, model i rocznik auta, rodzaj mocowania, wymiary miejsca montażu oraz typ lampki oświetlenia tablicy rejestracyjnej.

Kamera dedykowana

Dedykowane kamery cofania to jedne z najpopularniejszych kamer cofania dostępnych na rynku. Przed zakupem wystarczy tylko sprawdzić model swojego samochodu oraz wymiar i mocowanie lampki tablicy rejestracyjnej.

Montaż polega na umieszczeniu kamery cofania w miejscu lampki oświetlającej tablicę rejestracyjną. Stąd niektóre kamery cofania montuje się na zatrzask, inne natomiast należy przytwierdzić za pomocą śrub montażowych.

• prostszy montaż,
• estetyczne dopasowanie do auta,
• mniejsza ingerencja w karoserię,
• często bardzo dobry efekt końcowy.

Jeżeli zależy Ci na możliwie prostym montażu i fabrycznym wyglądzie, dedykowana kamera cofania zwykle będzie najlepszym wyborem.

Kamera uniwersalna

Uniwersalna kamera cofania cechuje się głównie tym, że jest w pełni regulowana. Dzięki montażowi na stopce zapewnia szeroką regulację perspektywy widzenia.

Niestety przy jej montażu nie obejdzie się bez ingerencji w blachę samochodu. Przed przytwierdzeniem uniwersalnej kamery cofania należy wywiercić dziury, które pozwolą na bezpieczny i trwały montaż kamery.

1. Odkręć tablicę rejestracyjną.
2. Przyłóż kamerę cofania do gzymsu nad tablicą rejestracyjną i zaznacz otwory montażowe.
3. Następnie wywierć w tych miejscach otwory.
4. Odklej folię ochronną ze stopki i umieść kamerę cofania nad tablicą rejestracyjną.
5. Przytwierdź kamerę cofania do gzymsu nad tablicą rejestracyjną i dokręć każdą ze śrub.

Uniwersalna kamera cofania sprawdzi się wtedy, gdy nie ma dostępnego modelu dedykowanego do Twojego auta, chcesz samodzielnie dobrać miejsce montażu albo zależy Ci na szerokim wyborze urządzeń.

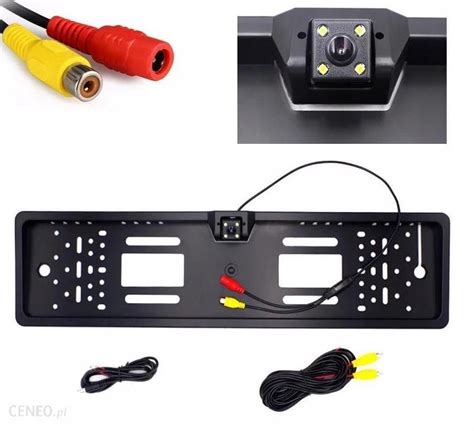

Kamera w ramce tablicy rejestracyjnej

Montaż kamery cofania w ramce tablicy rejestracyjnej jest mało wymagający. Do zamontowania kamery wystarczą tylko 2 śruby i śrubokręt.

1. Odkręć całą tablicę rejestracyjną.
2. Następnie przykręć ramkę tablicy rejestracyjnej z zespoloną w niej kamerą cofania.
3. Na końcu dodaj i dokręć samą tablicę rejestracyjną.

W ich przypadku wystarczy zdemontować starą ramkę i zamienić na nowszy model z wbudowanym “okiem obiektywu”. Na końcu dokręć tablicę rejestracyjną.

Co przygotować do montażu?

Oprócz kamery i przewodów potrzebne mogą być: zestaw wkrętaków, klucze, ściągacze do tapicerki, miernik, lutownica, cyna i kalafonia, ściągacz do izolacji, nożyk, taśma izolacyjna, koszulki termokurczliwe, opalarka oraz szybkozłączki.

Przed rozpoczęciem prac sprawdź, czy radio Chevroleta ma wejście wideo dla kamery cofania. Radio lub stacja multimedialna muszą obsługiwać wejście video dla kamery cofania albo wymagać odpowiedniego adaptera.

Wybierając kamerkę cofania, uwzględnij przede wszystkim jakość i czułość obrazu, kompatybilność sprzętu z Twoim modelem samochodu, kąt widzenia, dodatkowe funkcje urządzenia oraz to, czy posiadany monitor obsługuje dany standard kamery (AHD lub CVBS).

• jakość obrazu: analogową CVBS, czy może jakość AHD,
• czułość urządzenia, wpływającą na jakość obrazu w nocy,
• kompatybilność sprzętu z pojazdem,
• kąt widzenia,
• diody LED,
• czujniki zbliżeniowe,
• pomocnicze linie ułatwiające cofanie.

Niezależnie od rodzaju wybranej kamery cofania, powinieneś zwrócić uwagę na jej kąt widzenia. Im będzie on większy, tym więcej zobaczysz podczas parkowania tyłem w ciasnym miejscu.

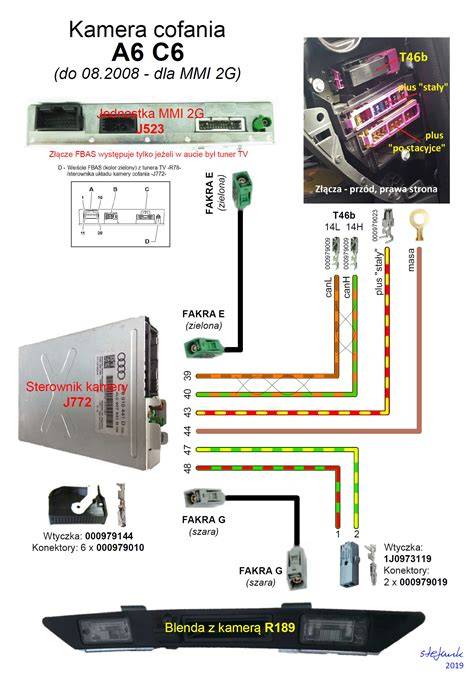

Montaż kamery cofania w Chevrolet krok po kroku

Każdą kamerę cofania powinno się połączyć ze stacją multimedialną, na której wyświetli się obraz z kamery cofania. Taką stacją multimedialną może być np. radio lub osobny monitor.

Przeprowadzenie i podłączenie przewodów kamery jest najbardziej czasochłonnym etapem montażu. Może zająć od 3 do 4 godzin.

1. Zamontuj kamerę z tyłu samochodu

Przed przystąpieniem do podpinania kabli zamontuj kamerę cofania według wybranego schematu. W przypadku kamery dedykowanej wykorzystaj miejsce lampki tablicy rejestracyjnej, a przy modelu w ramce wymień standardową ramkę na ramkę z kamerą.

Jeśli montujesz kamerę uniwersalną, wybierz miejsce zapewniające dobrą widoczność obszaru za samochodem. Przyłóż kamerę, zaznacz otwory, wywierć je i przykręć urządzenie.

2. Przeprowadź przewody przez klapę

Przeprowadź wiązkę przewodów przez fabryczną przelotkę zamieszczoną w klapie samochodu. Przelotka zabezpieczy kable przed zagnieceniem lub całkowitym przecięciem.

Przewody pozostawione luzem mogłyby zostać naruszone przez kierowcę lub pasażera i w efekcie rozłączone. Zabezpiecz przewody przed zniszczeniem bądź uszkodzeniem.

W wersji przewodowej możesz przeciągnąć przewody w całości pod podsufitką lub pod wykładziną we wnętrzu samochodu. Podpowiadamy, że ta druga opcja będzie w zdecydowanej większości przypadków lepszym wyborem.

3. Podłącz zasilanie kamery do światła cofania

W większości przypadków kamera ma dwa wychodzące z obudowy przewody - czarny i czerwony. Pierwszy to kabel minusowy, który należy podłączyć do masy pojazdu.

Natomiast drugi to tzw. plusowy, który jest zasilaniem kamery. Najlepiej podłączyć ją do plusa światła wstecznego, na którym pojawia się zasilanie, gdy kierowca wrzuci bieg wsteczny.

Zdejmij osłonę tylnej lampy i przeciągnij przewody od kamery cofania. Znajdź w lampie kabelek, który jest odpowiedzialny za światło cofania. Podłącz do niego czerwony przewód z wiązki kamery cofania.

Spięcie luźnych końcówek kabli warto wykonać przy pomocy wygodnej szybkozłączki. Owiń połączenia taśmą izolacyjną, która dodatkowo ochroni kable przed przecięciem i zabezpieczy je przed wilgocią.

4. Poprowadź przewód wideo do radia

Następnie przeciągnij kabel video do stacji multimedialnej po fabrycznej wiązce. Kable najprawdopodobniej będą szły pod podsufitką.

W przypadku dużych samochodów kombi lub busów należy dokupić przedłużacz kabli sygnałowych, ponieważ te dołączone do kamery cofania mogą okazać się za krótkie.

Podłącz kamerę cofania do stacji multimedialnej. Wepnij kabel sygnałowy video do dedykowanego wejścia w stacji multimedialnej.

5. Podłącz kamerę do radia Chevrolet

Podłączenie przewodów do stacji multimedialnej, wyświetlacza nawigacji czy osobnego monitora można dokonać na dwa sposoby - albo za pomocą pojedynczego przewodu sygnałowego video, albo przy wykorzystaniu dwóch przewodów, z których jeden przesyła obraz, a drugi wybudza stację multimedialną w momencie włączenia biegu wstecznego.

Znajdź na kablu sygnałowym 2 kable cinch (czerwony i żółty). Podłącz je z kablami znajdującymi się obok kamery cofania. Następnie podłącz cinch, który znajduje się po drugiej stronie kabla do RCA przy radiu.

W zależności od modelu gniazdo, z którego korzysta kamera, może być oznaczone: CCD AV IN, Back Car, Rear Cam etc. Kolejny luźny przewód z kabla sygnałowego podłącz do wolnego gniazda w radiu, oznaczonego zazwyczaj jako: Camera, Back-Car, Park, Reverse, Camera-Back.

W przypadku, gdy kamera posiada dodatkowy kabel obok kabla sygnałowego, podłącz go do przewodu o mocy 12 V. Jeżeli stacja multimedialna posiada luźny kabelek czerwony, podłącz przewód zasilany ze świateł cofania do odpowiadającego mu gniazda.

6. Sprawdź działanie zestawu

Po zakończeniu podłączania włącz zapłon i wrzuć bieg wsteczny. Następnie sprawdź, czy kamera cofania wyświetli ekran zaraz po wrzuceniu biegu wstecznego.

Gdy na ekranie monitora po wrzuceniu biegu cofania automatycznie pojawi się obraz, oznacza to, że kamera została prawidłowo podłączona.

Do prawidłowego działania kamery cofania potrzebne jest przesłanie informacji o wrzuceniu biegu cofania do radia. Następnie wystarczy podłączyć wiązkę z kamerą cofania do radiowego przewodu Back-Car lub np. Reverse.

Jednak zdarzają się przypadki, że kamera sama wysyła sygnał do radia zaraz po włączeniu wstecznego biegu. Jeśli tak się dzieje, z powodzeniem można pominąć podłączenie tych przewodów. Pamiętaj jednak, że jednorazowo przed podłączeniem kamery cofania należy się o tym upewnić.

Podłączenie kamery przez moduł CAN

W niektórych radiach montowanych w samochodach Chevrolet może występować moduł CAN, który przekazuje do jednostki informacje o włączeniu biegu wstecznego.

Jeśli radio ma dwa przewody reverse, jeden wychodzący z dużej podwójnej kostki, a drugi z wiązki z przewodami cinch, można podłączyć przewód do dowolnego z nich. Wiązka z chinchami powinna być jednak podłączona do radia.

Jeżeli radio nie otrzymuje sygnału wstecznego po CAN bez podłączonej kamery cofania, sprawdź ustawienia fabryczne, opcję Probhibit Reverse. Prawdopodobnie masz Disable. Zmień na enable.

Nie zawsze radio przełączy się na obraz wyłącznie dzięki komunikatowi CAN. W takiej sytuacji czerwony przewód sygnału cofania należy podłączyć do plusa światła wstecznego albo do odpowiedniego przewodu sterującego radia, zgodnie z instrukcją jednostki.

Gdzie poprowadzić przewody w Chevrolet?

Po przeciągnięciu kabli poprowadź przewody zasilające w dół do tylnej lampy. Kabel minus, zazwyczaj czarny, podłącz do przewodu masowego w samochodzie.

Kabel zasilania kamery cofania, czerwony, podłącz do zasilania lampy cofania. W ten sposób kamera uruchomi się tylko wtedy, gdy włączony będzie wsteczny bieg.

Przewód sygnałowy można prowadzić po fabrycznej wiązce, pod podsufitką albo pod wykładziną. W przedniej części samochodu można poprowadzić go pod wykładziną, następnie na słupku A pod uszczelką i później pod podsufitką.

Nie prowadź przewodów w miejscach, w których mogą zostać przycięte przez elementy tapicerki, zawiasy klapy albo ruchome części siedzeń. Po zakończeniu montażu zamocuj wiązkę tak, aby nie przemieszczała się podczas jazdy.

Bezprzewodowa kamera cofania w Chevrolet

Dostępne są także kamery cofania działające bezprzewodowo. W ich przypadku znika konieczność wiercenia otworów i prowadzenia okablowania przez całą długość samochodu, pomiędzy urządzeniem rejestrującym obraz a wyświetlaczem.

Montaż kamery cofania w wersji bezprzewodowej polega więc na instalacji kamerki w wybranym miejscu, podłączeniu czerwonego kabla do źródła zasilania lampy cofania oraz czarnego przewodu do masy pojazdu.

W niektórych modelach nie ma również samego monitora - kamerki tego typu łączą się za pomocą Wi-Fi ze smartfonem. Wystarczy pobrać darmową, dedykowaną aplikację i zainstalować ją na swoim smartfonie.

Następnie trzeba będzie sparować ze sobą telefon oraz kamerę. Pamiętaj, że urządzenia te wystarczy sparować tylko raz - później będą łączyć się automatycznie.

Kamerę cofania Wi-Fi montuje się klasycznie, czyli z tyłu samochodu. Później kamera aktywuje się sama wtedy, gdy dostanie sygnał cofania.

Zaleca się, żeby w trakcie manewru lub jazdy trzymać telefon w specjalnym uchwycie samochodowym. Może to być uchwyt samochodowy do kratki nawiewu albo tradycyjny uchwyt montowany na kokpicie lub przedniej szybie samochodu.

Kamera cofania w lusterku

Montaż kamery cofania z dołączonym lusterkiem jest niewątpliwie jednym z najprostszych. W dodatku funkcja lusterka wstecznego zostaje nienaruszona.

1. Zamontuj kamerę cofania według wyżej opisanych instrukcji.
2. Zdejmij pokrywę lampy i przeciągnij przewody.
3. Podłącz kamerę cofania do światła wstecznego.
4. Przejdź na siedzenie kierowcy i podłącz lusterko do kamery tylnej.
5. Następnie podłącz lusterko do zasilania.
6. Załóż rejestrator na oryginalne lusterko samochodowe.
7. Do montażu użyj dołączonych gumowych zapinek.
8. Na samym końcu schowaj całe okablowanie pod podsufitką.

Jedynym minusem tego rozwiązania są wrażenia estetyczne i należy je oceniać według własnych upodobań i preferencji.

Najczęstsze problemy po montażu

Brak obrazu po włączeniu wstecznego

Najczęstsze problemy przy montażu to brak obrazu na ekranie, zakłócenia sygnału video, źle ustawiony kąt widzenia, nieprawidłowe zasilanie kamery oraz problem z kompatybilnością z radiem lub monitorem.

Sprawdź, czy czerwony przewód kamery jest podłączony do plusa światła cofania, czarny przewód do masy, a przewód cinch do właściwego wejścia RCA. Sprawdź również, czy radio ma aktywne wejście kamery cofania.

Jeżeli kamera cofania przestała działać, a wymiana kamery i przewodów nie pomogła, trzeba sprawdzać wiązkę miernikiem, do której jest podłączona kamera. Ewentualnie problem może znajdować się w radiu.

Radio pokazuje komunikat „No video input”

Komunikat o braku obrazu może oznaczać nieprawidłowe podłączenie przewodu wideo, brak zasilania kamery albo niezgodność standardu obrazu.

Sprawdź, czy monitor obsługuje dany standard kamery, AHD lub CVBS. W niektórych przypadkach przydaje się również odpowiedni adapter do kamery cofania, szczególnie w autach z fabrycznymi systemami multimedialnymi.

Zakłócenia i skaczące pasy

Jeżeli na obrazie pojawiają się skaczące pasy poprzeczne, sprawdź masę kamery, jakość połączeń oraz sposób zasilania. Czerwony przewód zasilający należy podłączyć do właściwego przewodu światła cofania, a czarny do pewnego punktu masowego.

Owiń połączenia taśmą izolacyjną, która dodatkowo ochroni kable przed przecięciem i zabezpieczy je przed wilgocią. Unikaj luźnych połączeń i przewodów prowadzonych w pobliżu elementów, które mogą je uszkodzić.

Radio nie przełącza się na kamerę

Jeśli radio nie reaguje na włączenie biegu wstecznego, sprawdź przewód Reverse, Back-Car, Camera-Back albo inne gniazdo opisane jako sterowanie kamerą.

W przypadku dwóch przewodów reverse można podłączyć przewód do dowolnego z nich. Uważaj tylko na to, żeby wiązka z chinchami była podłączona do radia.

Sprawdź także ustawienia fabryczne, opcję Probhibit Reverse. Prawdopodobnie masz Disable. Zmień na enable.

Obraz pojawia się tylko czasami

Jeśli radio pokazuje obraz z kamery tylko po niektórych włączeniach biegu wstecznego, przyczyną może być niepewne zasilanie, niewłaściwe podłączenie czerwonego przewodu lub brak stabilnego sygnału sterującego.

Kamerę należy podłączyć do żarówki biegu wstecznego. Wtedy po wbiciu R od razu masz obraz z kamery bezpośrednio.

Sprawdź również wszystkie połączenia przy tylnej lampie, przejście przewodów przez przelotkę klapy oraz złącza przy radiu.

Czy kamera cofania może nagrywać obraz?

Kamera cofania służy przede wszystkim do wyświetlania obrazu za samochodem podczas cofania. Same kamery cofania nie mają funkcji nagrywania.

Jeśli potrzebujesz rejestrowania obrazu, wymagany jest osobny rejestrator albo zestaw, w którym funkcja nagrywania została przewidziana przez producenta.

Czy montaż kamery można wykonać samodzielnie?

Tak, można samodzielnie podłączyć kamerę cofania. Sposób montażu zależy przede wszystkim od rodzaju urządzenia.

Jeśli wybierasz kamerę dedykowaną lub model w ramce, montaż może być na tyle prosty, że poradzisz sobie samodzielnie. Jeżeli jednak trzeba wiercić otwory, prowadzić przewody przez auto i podpinać całość do stacji multimedialnej, pomoc fachowca może być bardzo rozsądnym wyborem.

• szybciej dobierze sposób montażu,
• poprawnie podłączy zasilanie i obraz,
• ograniczy ryzyko uszkodzenia instalacji,
• zadba o estetyczne poprowadzenie przewodów.

Prosty montaż może zająć mniej niż godzinę, ale pełne poprowadzenie przewodów i podłączenie do stacji multimedialnej może potrwać kilka godzin.

Jeżeli masz podstawowe doświadczenie i prosty zestaw, możesz wykonać montaż samodzielnie. Przy trudniejszym montażu lepiej skorzystać z pomocy specjalisty.

Najważniejsze połączenia

Po wykonaniu wszystkich połączeń włącz zapłon, wrzuć bieg wsteczny i sprawdź obraz. Jeżeli ekran automatycznie przełączy się na widok z tyłu samochodu, instalacja działa prawidłowo.
