W przypadku Kia Venga określenie „czujnik wolnych obrotów” może oznaczać kilka różnych elementów, dlatego przed wymianą części trzeba ustalić, który podzespół rzeczywiście odpowiada za problem. Objawy takie jak gaśnięcie po rozgrzaniu, nierówna praca na biegu jałowym, wahania obrotów lub trudności z uruchomieniem silnika mogą być związane z układem regulacji biegu jałowego, nieszczelnością dolotu, zasilaniem paliwem albo czujnikami silnika.
W przedstawionych danych części opisane jako czujniki do Kia Venga dotyczą przede wszystkim czujnika położenia wałka rozrządu. Są to najczęściej czujniki Halla z trzema połączeniami, sprzedawane bez przewodu. Nie należy utożsamiać ich bezpośrednio z elementem regulującym wolne obroty, ponieważ czujnik położenia wałka rozrządu przekazuje sterownikowi informację o położeniu wałka, a nie mechanicznie ustala prędkość biegu jałowego.
Jak rozumieć określenie „czujnik wolnych obrotów”
Przy problemach z biegiem jałowym kierowcy często używają określenia „czujnik wolnych obrotów”, choć w praktyce mogą mieć na myśli silniczek krokowy, zawór regulacji powietrza biegu jałowego, czujnik położenia przepustnicy, czujnik temperatury silnika albo czujnik położenia wałka rozrządu. W nowocześniejszych układach sterowania silnikiem regulacja wolnych obrotów może odbywać się przez elektroniczną przepustnicę, bez osobnego silniczka krokowego.
Dlatego sama nazwa objawu nie wystarcza do zamówienia części. Przy doborze trzeba uwzględnić wersję silnika, rok produkcji, rodzaj układu zasilania i numer oryginalny elementu. Najbezpieczniejszą metodą identyfikacji jest porównanie numeru części albo dobór po numerze VIN.

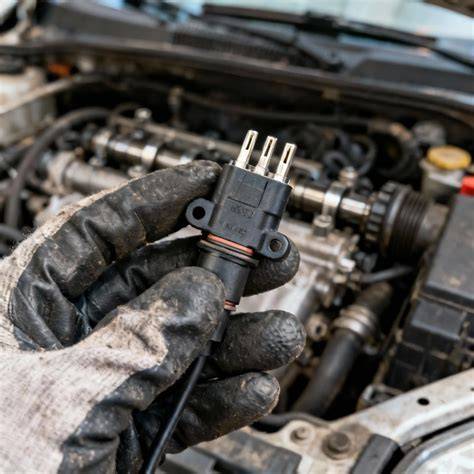

Czujnik położenia wałka rozrządu Kia Venga
Czujnik położenia wałka rozrządu jest elementem elektronicznym współpracującym ze sterownikiem silnika. Jego sygnał pomaga określić położenie wałka rozrządu i właściwą kolejność pracy cylindrów. Awaria czujnika może powodować trudności z rozruchem, nierówną pracę silnika, spadek mocy, gaśnięcie lub zapisanie kodu błędu w sterowniku.
W dostępnych opisach części dla Kia Venga powtarzają się następujące cechy: czujnik Halla, trzy połączenia lub trzy piny, brak przewodu oraz głębokość zabudowy około 27,4-28,2 mm. W niektórych wariantach występuje owalny kształt obudowy wtyczki, czarna obudowa albo pierścień uszczelniający.
| Parametr | Dane spotykane w opisach |
|---|---|
| Rodzaj czujnika | Czujnik Hall'a |
| Liczba połączeń | 3 |
| Liczba styków diagnostycznych | 3 |
| Głębokość zabudowy | 27.4 mm lub 28,2 mm |
| Przewód | Bez przewodu |
| Kształt obudowy wtyczki | Owalny |
| Kolor obudowy | Czarny |
Numery części i zamienniki
Wśród numerów referencyjnych przypisywanych do tego typu czujnika pojawiają się między innymi: 39180-2B000, 391802B000, 6PU 009 168-351, 6PU009168351, AS4670, ADG07272, 0 986 280 497, 986280497, 60214, CS0204, SS11307, 303297, 1.953.571, 1953571, 550575, 550575A, 9,0571, 90571, 79334, 150716, J5660310, 17143, SAM-H04, SAMH04, 153H04, ECR-3006, ECR3006, SEB2049, 64848204010, 87679, 902267, 902355, 37-14 810 0001, 37148100001, CS-K025, CSK025, 81389, H578I08, 07-S090, 7S090, PE40155, XREV637, CP322, 83,582, 83.582A2, 83582, 83582A2, CS1748, EPS599, LCS094, 820 600, 820600, V52-72-0105, V52-72-0105-1, V52720105 i V527201051.
W osobnym opisie czujnika położenia wałka rozrządu HELLA podano numer 6PU 009 168-071, czujnik Halla, trzy połączenia, głębokość zabudowy 28,2 mm, brak przewodu oraz pierścień uszczelniający. Różnica między numerem 6PU 009 168-071 a 6PU 009 168-351 pokazuje, że sam wygląd i liczba pinów nie powinny być jedyną podstawą wyboru.
W katalogach występują również czujniki położenia wałka rozrządu marek OPTIMAL, EPS, MOTORAD, SIDAT, BREMI, VALEO, ERA, METZGER, MAGNETI MARELLI, TOPRAN, TRISCAN, NTY i QUINTON HAZELL. Dostępność poszczególnych wariantów może się zmieniać, a część pozycji może być czasowo niedostępna.
Objawy awarii czujnika i problemy z biegiem jałowym
Awaria czujnika położenia wałka rozrządu może objawiać się problemami z uruchomieniem silnika, nierówną pracą, utratą mocy lub gaśnięciem. Nie oznacza to jednak, że każdy przypadek gaśnięcia na wolnych obrotach jest spowodowany właśnie tym czujnikiem.
Przy ciepłym silniku gaśnięcie po zejściu na niskie obroty może być związane z silniczkiem krokowym, który reguluje bieg jałowy po wyłączeniu ssania. W niektórych przypadkach wystarczy jego dokładne czyszczenie. Podobne objawy może wywołać nieszczelność układu dolotowego lub pęknięty wężyk podciśnienia, szczególnie w okolicy kolektora ssącego.
Do możliwych przyczyn należą także problemy z ładowaniem, zabrudzone albo zużyte elementy układu paliwowego, filtr paliwa, regulator ciśnienia paliwa, przepływomierz, sonda lambda, czujnik temperatury, świece, cewki i przewody zapłonowe. Z tego powodu wymiana czujnika bez wcześniejszej diagnostyki może nie usunąć przyczyny usterki.
Diagnostyka przed wymianą części
Pierwszym krokiem powinno być odczytanie błędów zapisanych w sterowniku silnika. Sam brak kontrolki awarii nie wyklucza problemu, ponieważ usterka może być chwilowa albo nie spowodować natychmiastowego zapalenia kontrolki. Jeżeli kontrolka się zapala, warto odczytać kod i sprawdzić, którego układu dotyczy.
Następnie należy sprawdzić wtyczkę czujnika, stan pinów, przewody oraz połączenia masowe. Wilgoć, ziemia, utlenione styki albo zwiększona rezystancja w obwodzie mogą powodować objawy przypominające uszkodzenie samego czujnika. W jednym z opisanych przypadków wtyczka była zabrudzona wodą i ziemią, a styki były utlenione.
Warto również skontrolować wszystkie gumowe wężyki podciśnienia. Pęknięty przewód może powodować nierówną pracę silnika po rozgrzaniu, silne drgania na biegu jałowym i niemal całkowite gaśnięcie po zatrzymaniu samochodu.
Kontrola układu elektrycznego
Problemy z akumulatorem albo słabo dokręconą masą mogą wpływać na pracę sterownika i osprzętu silnika. W opisanym przypadku po stwierdzeniu niesprawnego akumulatora i poprawieniu połączenia masowego objawy ustąpiły.
Ładowanie należy sprawdzić miernikiem przy pracującym silniku, również na wolnych obrotach. Nieprawidłowe napięcie może powodować niestabilną pracę układów elektronicznych, ale sam alternator nie wyklucza problemu z akumulatorem lub przewodami masowymi.
Kontrola układu paliwowego
Zabrudzony lub zatkany filtr paliwa może ograniczać dopływ paliwa i powodować spadek mocy, szarpanie oraz gaśnięcie. W jednym z opisanych przypadków początkowo uznano, że przyczyną był filtr paliwa, jednak problem później powrócił, co pokazało, że pojedyncza naprawa nie zawsze rozwiązuje całą usterkę.
Jeżeli wymiana filtra nie przynosi rezultatu, trzeba sprawdzić ciśnienie paliwa, drożność przewodów, wtryskiwacze, regulator ciśnienia paliwa oraz pompę. W razie potrzeby należy skontrolować również zbiornik paliwa, smok i ewentualne zanieczyszczenia znajdujące się w układzie.
Silniczek krokowy a czujnik położenia wałka
Silniczek krokowy lub zawór regulacji powietrza biegu jałowego odpowiada za doprowadzenie odpowiedniej ilości powietrza przy zamkniętej przepustnicy. Jeżeli jest zabrudzony, silnik może mieć problem z utrzymaniem obrotów po rozgrzaniu. Objawami bywają falowanie obrotów, dławienie, telepanie i gaśnięcie przy dojeżdżaniu do skrzyżowania.
Czujnik położenia wałka rozrządu pełni inną funkcję. Dostarcza sterownikowi informacji o położeniu wałka, dzięki czemu sterownik może właściwie synchronizować pracę silnika. Uszkodzenie tego czujnika może powodować problemy z rozruchem lub pracą silnika, ale nie należy zakładać, że czyszczenie elementu regulacji biegu jałowego zastąpi wymianę czujnika położenia wałka.
Jak dobrać właściwy czujnik do Kia Venga
Przed zakupem należy porównać numer oryginalny, liczbę pinów, rodzaj czujnika, kształt wtyczki, głębokość zabudowy i obecność pierścienia uszczelniającego. Najważniejsza pozostaje zgodność z konkretną wersją silnika, ponieważ podobne czujniki mogą różnić się sygnałem, mocowaniem lub numerem referencyjnym.
- Sprawdź numer wybity na zamontowanym czujniku.
- Porównaj liczbę pinów oraz kształt obudowy wtyczki.
- Zweryfikuj głębokość zabudowy.
- Sprawdź, czy część jest dostarczana bez przewodu.
- Ustal, czy w zestawie znajduje się pierścień uszczelniający.
- Porównaj numer OE, między innymi 39180-2B000 lub 391802B000, jeżeli odpowiada on konkretnej wersji samochodu.
- W razie wątpliwości dobierz część po numerze VIN.
Sam fakt, że czujnik ma trzy piny i jest czujnikiem Halla, nie gwarantuje prawidłowego dopasowania. Takie parametry występują w wielu podobnych elementach, dlatego trzeba sprawdzić również numer katalogowy i zastosowanie do konkretnego silnika.
Bezpieczny demontaż czujnika
Przed demontażem należy wyłączyć zapłon i odczekać, aż silnik oraz jego osprzęt ostygną. Trzeba także oczyścić okolice czujnika, aby zanieczyszczenia nie dostały się do gniazda po jego wyjęciu.
Jeżeli czujnik jest zamontowany w miejscu mającym kontakt z płynem, nie wolno wykręcać go z gorącego silnika. Rozgrzany płyn może znajdować się pod ciśnieniem i gwałtownie wypłynąć po wyjęciu elementu. Po montażu należy sprawdzić szczelność, uzupełnić wymagany płyn i skontrolować, czy nie pojawia się wyciek.
Po zamontowaniu nowego czujnika trzeba dokładnie podłączyć wtyczkę, skasować zapisane błędy i wykonać jazdę próbną. Jeżeli objawy pozostaną, należy ponownie przeprowadzić diagnostykę, ponieważ przyczyną może być dolot, paliwo, zapłon, ładowanie albo regulacja biegu jałowego.
Najczęstsze błędy przy szukaniu przyczyny
- Wymiana czujnika bez odczytania kodów błędów.
- Mylenie czujnika położenia wałka rozrządu z elementem regulującym wolne obroty.
- Pomijanie kontroli przewodów masowych i napięcia ładowania.
- Brak sprawdzenia wtyczki pod kątem wilgoci i utlenionych styków.
- Ignorowanie nieszczelnych przewodów podciśnienia.
- Dobór części wyłącznie na podstawie liczby pinów.
- Demontaż czujnika przy gorącym silniku i pod ciśnieniem płynu.
- Założenie, że wymiana filtra paliwa zawsze usuwa problem gaśnięcia.
W Kia Venga element wyszukiwany jako „czujnik wolnych obrotów” trzeba więc najpierw właściwie zidentyfikować. Jeżeli chodzi o czujnik położenia wałka rozrządu, typowe dane to czujnik Halla, trzy piny, brak przewodu i głębokość zabudowy około 27,4-28,2 mm, ale ostateczny dobór powinien wynikać z numeru części, wersji silnika lub numeru VIN.
