Czy potrzebuję oprawy na sprzęgło?

Jeśli przez „oprawę na sprzęgło” rozumiesz obudowę, mocowanie albo element zabezpieczający zespół sprzęgła, nie należy dobierać go wyłącznie na podstawie samej tarczy sprzęgła. Sprzęgło jest układem złożonym z wielu elementów, a przed montażem trzeba ocenić stan mocowania sprzęgła, szczelność silnika, sprawność koła zamachowego i przekładni.

Sprzęgło jest łącznikiem między silnikiem a przekładnią - i jedną z najbardziej wytrzymałych części zużywających się podczas eksploatacji. Montaż sprzęgła jest czasochłonny, ponieważ wymaga oddzielenia przekładni od silnika. Aby uniknąć często niepotrzebnej i kosztownej ponownej wymiany całej jednostki, konieczna jest wcześniejsza dokładna jej ocena.

Co może oznaczać „oprawa na sprzęgło”?

W praktyce określenie „oprawa na sprzęgło” może odnosić się do elementu mocującego lub obudowy współpracującej ze sprzęgłem. W przypadku konkretnego samochodu właściwe rozwiązanie zależy od konstrukcji układu napędowego, rodzaju skrzyni biegów i zastosowanego zestawu sprzęgła.

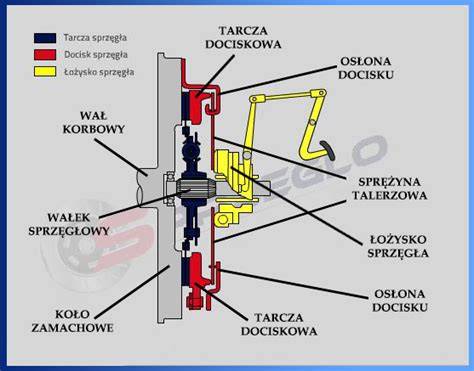

Sprzęgło to układ złożony z wielu elementów. Oto kilka z nich:

• koło zamachowe - jest powierzchnią styku dla tarczy sprzęgła i znajduje się na wale korbowym silnika. Ma na celu upłynnić jego pracę,
• tarcza cierna - przekazuje moment obrotowy z silnika na skrzynię biegów. Jest wykonana z okładzin ciernych i usytuowana między kołem zamachowym silnika a tarczą dociskową,
• tarcza dociskowa - dba o to, aby tarcza sprzęgła była mocno dociśnięta do koła zamachowego. Pomaga w tym tzw. sprężyna talerzowa,
• układ wysprzęglający - przenosi ruch z pedału sprzęgła na łożysko oporowe. Występuje w kilku wariantach: mechanicznym (np. linka), hydraulicznym (np. pompka i siłownik) oraz elektromechanicznym,
• mechanizm wyciskowy - łożysko, które kieruje nacisk z pedału sprzęgła na sprężynę talerzową w tarczy dociskowej.

Po naciśnięciu pedału sprzęgła następuje odłączenie napędu (rozłączenie skrzyni biegów i silnika). Tarcza dociskowa jest odsuwana od tarczy napędzanej, a elementy sprzęgła obracają się niezależnie od wału korbowego. Można wtedy swobodnie zatrzymać pojazd lub dokonać zmiany biegu w trakcie jazdy.

Puszczenie pedału sprzęgła powoduje ponowne dociśnięcie tarcz do siebie - elementy zaczynają ponownie wirować zgodnie z ruchem wału korbowego. W rezultacie napęd zostaje stopniowo przeniesiony na skrzynię biegów, co pozwala na płynne ruszenie z miejsca, bez szarpania i gaśnięcia silnika.

Kiedy potrzebna jest kontrola mocowania sprzęgła?

Przed ponowną kosztowną wymianą całego układu specjaliści radzą, aby zawsze sprawdzać otaczające podzespoły w przypadku awarii sprzęgła - w tym mocowanie sprzęgła oraz szczelność silnika, sprawność koła zamachowego i przekładni.

Istnieje wiele czynników, które mogą spowodować uszkodzenie sprzęgła. Na przykład sprzęgło jest często używane pod dużym obciążeniem z powodu jazdy z przyczepą lub narażone na działanie wadliwego systemu zarządzania silnikiem.

Nieprawidłowe mocowanie, uszkodzona obudowa albo problemy z elementami otaczającymi sprzęgło mogą powodować nieprawidłową pracę całego układu. Z tego powodu sama wymiana tarczy nie zawsze rozwiązuje problem.

Objawy zużycia sprzęgła

Żywotność sprzęgła, przede wszystkim, zależy od stylu jazdy kierowcy i warunków, w jakich eksploatowany jest samochód. Jeśli jest to głównie szarpana jazda miejska, a kierowca na dodatek preferuje agresywny styl jazdy, element ten może wytrzymać zaledwie 60-70 tys. km (średnie przebiegi przy rozsądnym użytkowaniu auta wynoszą od 150 do 200 tys. km).

Zdarzają się też fabrycznie słabe podzespoły, które bez względu na styl jazdy po prostu zużywają się szybciej. Problem ten dotyczy zwłaszcza modeli z mocnymi Dieslami. Dlatego w ocenie stany sprzęgła ważniejsze niż przebieg są charakterystyczne objawy.

Ślizganie się sprzęgła: silnik wchodzi na obroty, ale auto ma problemy z ruszeniem np. pod wniesienie lub coraz wyższe obroty. Przyczyny: wytarte lub zaolejone okładziny cierne, odkształcona tarcza dociskowa lub koło zamachowe.

Problem ze zmianą biegu. Przyczyna: zużyta sprężyna centralna tarczy docisku, uszkodzona lub zakleszczona tarcza sprzęgła.

Hałasy dobiegające z okolic skrzynie biegów: charakterystyczne szumienie przy wciśniętym pedale sprzęgła. Przyczyny: zużycie łożyska oporowego sprzęgła, zużyte lub pęknięte sprężyny tarczy dociskowej.

Szarpanie przy zwalnianiu pedału sprzęgła: nawet przy delikatnym popuszczaniu sprzęgła przy ruszaniu i zmianie biegu następuje szarpnięcie. Przyczyny: odkształcona tarcza dociskowa lub koło zamachowe, zaolejona okładzina cierna, odkształcona powierzchnia tarczy sprzęgła.

Wyczuwalne uderzenie przy wciśnięciu pedału sprzęgła: charakterystyczne uderzanie lub hałas pojawiający się podczas zwalnianiu pedału sprzęgła. Przyczyny: zużyte lub pęknięte sprężyny tłumika drgań skrętnych, zużyte okładziny cierne tarczy sprzęgła.

Spalone sprzęgło i jego symptomy

Spalone sprzęgło oznacza starcie okładziny ściernej na tym elemencie - na skutek naturalnego wyeksploatowania lub nieprawidłowego stylu jazdy. Awarię sprzęgła rozpoznasz po charakterystycznym zapachu palonej gumy, a także po problemach ze zmianą biegu podczas jazdy czy ruszaniem pod górę.

Główną przyczyną awarii jest długi czas użytkowania samochodu. Sprzęgło jest mechanizmem złożonym z wielu elementów, które zużywają się w miarę upływających lat.

Chociaż przedwczesne wyeksploatowanie może dotknąć różnych części, jego ofiarą najczęściej padają:

• zużyte okładziny,
• skorodowany wielowpust piasty,
• wyłamane blachy sprężynujące,
• wytarte okładziny,
• rozwarstwienie okładzin.

Niestety, bardzo często okazuje się, że przyczyną awarii jest nieprawidłowa technika prowadzenia auta. Z reguły powodem są jeżdżenie na półsprzęgle (czyli z nogą opartą na pedale sprzęgła).

Problematyczne okazuje się również gwałtowne ruszanie z piskiem opon i mocne hamowanie (np. podczas długiej jazdy w korku), które skutkuje szybkim ścieraniem się okładzin ciernych znajdujących się na tarczy sprzęgła.

Destrukcyjny wpływ na ten element ma także jazda ze zbyt dużym obciążeniem, chociażby podczas nieumiejętnego holowania pojazdu czy ciągnięcia przyczepy. Traktowanie w ten sposób sprzęgła bardzo mocno je zużywa.

• mocne szarpanie i wibracje przy próbie ruszenia na biegu pierwszym lub wstecznym, do czego dochodzi zwykle, gdy w sprzęgle znajduje się dwumasowe koło zamachowe,
• brak możliwości ruszenia, zwłaszcza pod górę,
• twardszy pedał sprzęgła niż zwykle, który stawia duży opór przy próbie wciśnięcia go stopą,
• brak przyspieszania, mimo wzrostu obrotów podczas dodawania gazu,
• szumy, piski lub zgrzyty dobiegające ze skrzyni biegów,
• utrudnione włączanie biegów i problemy ze zmianą biegów na niskich przełożeniach,
• nieprzyjemny, charakterystyczny zapach spalonego sprzęgła (a dokładnie okładziny ciernej), które może przywodzić na myśl paloną gumę,
• w skrajnych przypadkach dym będący efektem palonych okładzin sprzęgła.

Zapach spalonych okładzin ciernych i widoczny dym są zwykle ostatnimi symptomami świadczącymi o awarii i z reguły niewiele dzieli je od utraty możliwości ruszenia auta z miejsca.

Czy można jeździć z uszkodzonym sprzęgłem?

Gdy tarcza sprzęgła jest zużyta, napęd nie może zostać prawidłowo przeniesiony z silnika na koła samochodu. To skutkuje utratą napędu, co rozpoznasz po tym, że auto nie rusza lub przyspiesza znacznie wolniej niż zwykle.

Przetarte okładziny ścierne mogą zatem doprowadzić do zagrożenia dla Ciebie i innych uczestników ruchu drogowego. Dbanie o dobry stan techniczny tarczy sprzęgła ma zatem bezpośredni wpływ na Twoje poczucie bezpieczeństwa.

Gdy tarczy sprzęgła brakuje przyczepności, ślizga się, co z kolei skutkuje niestabilnym obciążeniem przekładni. W efekcie biegi wchodzą trudno, a przy ich zmianie mogą zostać uszkodzone synchronizatory i koła zębate.

Z tego powodu nie należy lekceważyć objawów spalonego sprzęgła, bo może to doprowadzić do znacznie większego wydatku niż jego wymiana. Im szybciej uda Ci się rozpoznać spalone sprzęgło i przeprowadzić naprawę, tym dłuższą żywotnością może cechować się przekładnia.

Niezwłocznie skontaktuj się z warsztatem i dokonaj wymiany elementu na nowy. Jest to o tyle istotne, że szybka reakcja pozwoli uniknąć wymiany docisku sprzęgła lub nawet koła zamachowego, o ile zużycie okładzin ciernych nie będzie krytyczne.

Jeśli jednak i te elementy okażą się uszkodzone - tylko pełny serwis całego układu zagwarantuje bezawaryjną jazdę. Ograniczy również konieczność kilkukrotnego demontowania skrzyni biegów.

Kontrola tarczy przed montażem

Tarcza sprzęgła, znana również jako tarcza napędowa, jest poddawana największemu obciążeniu, ponieważ tryb pracy sprzęgła powoduje mechaniczne ścieranie. Z tego powodu tarcza sprzęgła musi mieć wysoką odporność na zużycie i wysoką temperaturę pracy.

Przed instalacją należy dokładnie sprawdzić stan opakowania oraz znajdującej się w nim części, ponieważ mogło dojść do uszkodzenia podczas transportu lub z powodu niewłaściwego składowania.

Aby być całkowicie pewnym stanu części, upewnij się, że boczne bicie tarczy nie przekracza wartości granicznej 0,5 milimetra. Można to skorygować za pomocą widelca prostującego.

Nowa tarcza sprzęgła musi być dokładnie wycentrowana, aby zapobiec uszkodzeniu wieloklinu piasty. Zakres tolerancji wynosi zaledwie kilka setnych milimetra między wałkiem sprzęgłowym, a wieloklinem piasty.

Nawet niewielkie niedokładności podczas montażu na wejściowym wale sprzęgłowym mogą uniemożliwić późniejszy ruch elementu, w celu odłączenia sprzęgła. Wielowypust piasty musi ślizgać się na wale przekładni bez oporu.

Właściwa pozycja i centrowanie sprzęgła

Upewnij się, że podczas montażu tarczy sprzęgła, jest ona montowana we właściwej pozycji. Nieprawidłowy montaż, złą stroną spowoduje uszkodzenie samej tarczy, jej wielowypustu, dźwigni zwalniającej lub nawet przekładni.

Oznaczenie strony montażu można zazwyczaj znaleźć na korpusie tarczy sprzęgłowej. Jeśli nie można znaleźć żadnych wskazówek, warto porównać nową część ze starą przed instalacją.

Wielowypust piasty musi ślizgać się na wale przekładni bez oporu. Zaleca się smarowanie wielowypustu piasty za pomocą wysokowydajnego smaru.

Jego lepka konsystencja i odporność na temperaturę oznacza, że przylega do powierzchni podczas pracy bez rozprzestrzeniania się. Aby zapobiec poślizgowi sprzęgła, gdy sprzęgło zostanie później odłączone, nadmiar smaru musi być zawsze usuwany i należy uważać, aby okładziny sprzęgła były całkowicie czyste.

Sprzęgło manualne, automatyczne i dwusprzęgłowe

W przypadku manualnej skrzyni biegów pedał sprzęgła znajduje się obok hamulca. W skrzyniach automatycznych nie znajdziesz go, bo nie używa się w nich jego tradycyjnego, ciernego wariantu.

Występuje w nich jednak sprzęgło hydrokinetyczne, które nie potrzebuje dodatkowego pedału do działania. W tym przypadku do przekazywania momentu obrotowego z silnika na skrzynię biegów służy ciecz, a dokładnie olej.

Taki układ składa się z trzech elementów: pompy, turbiny i aparatu kierowniczego (tzw. statora).

Są jeszcze skrzynie dwusprzęgłowe z mokrym sprzęgłem wielotarczowym, które cechują się bardzo sprawną zmianą biegów. W dużym skrócie: jedno sprzęgło obsługuje biegi parzyste, a drugie nieparzyste.

Polega to na tym, że w jednym momencie jest wrzucony np. trzeci bieg, na którym auto już jedzie, oraz „czwórka” czekająca na „wpięcie”. Zmiana następuje zatem nie tyle między biegami, co między sprzęgłami.

Na rynku można spotkać również sprzęgła sportowe. Sama zasada działania jest identyczna, jak w przypadku zwykłego. Różnice wynikają z zastosowanych materiałów.

W wersjach sportowych stosuje się spieki ceramiczne lub włókna węglowe. W sporcie element ten jest traktowany dość brutalnie, a jego żywotność jest znacznie krótsza.

Regeneracja zamiast wymiany

Nie zawsze trzeba wymieniać cały zespół sprzęgła. Alternatywą jest naprawa zużytego podzespołu, ale przed przyjęciem zużytego sprzęgła do regeneracji mechanik musi ocenić, czy nadaje się ono do dalszej obróbki.

Z reguły nie ma sensu naprawa tanich zamienników. Jak sami twierdzą specjaliści, do regeneracji nadaje się ponad 90 proc. zepsutych podzespołów pod warunkiem, że mamy do czynienia z częściami oryginalnymi lub markowymi zamiennikami.

By poznać faktyczny stan techniczny sprzęgła, trzeba je wyjąć z samochodu, umyć i rozłożyć na części pierwsze. Wtedy serwisant typuje części, które trzeba wymienić i te, które po oczyszczeniu będą dalej służyły.

Sprzęgło jest dokładnie myte, a następnie rozbierane na czynniki pierwsze. Każdy element należy dokładnie obejrzeć i sprawdzić, czy nie wykazuje objawów zużycia.

Poza okładzinami w tarczy sprzęgła zużywa się również tłumik drgań - jest on dokładnie czyszczony, w razie potrzeby wymieniane są sprężynki.

Specjalista dopasowuje nową okładzinę do średnicy oryginalnej tarczy. Precyzja obróbki to podstawa - źle dopasowane okładziny mogłyby powodować wibracje.

Następnie fachowiec wierci i fazuje w niej otwory pod nity mocujące. Nitowanie odbywa się ręcznie.

Wszystkie nity muszą mieć identyczną wagę i być równomiernie rozłożone na obwodzie tarczy - to decyduje o jej wyważeniu. Tarcza jak nowa - nawet fachowiec miałby problem z rozpoznaniem, czy chodzi o element fabrycznie nowy czy też poddany kompleksowej odnowie.

Ile kosztuje regeneracja sprzęgła?

Warunkiem wykonania usługi w warsztacie zazwyczaj jest dostarczenie już zdemontowanego sprzęgła. Sama naprawa w zależności od rodzaju i zakresu prac trwa od 0,5 do 2 godzin i może być wykonana od ręki.

Bardzo często regeneracja sprzęgła polega na zanitowaniu nowych okładzin od renomowanych producentów: kosztuje to ok. 100 zł.

Przy okazji warto sprawdzić stan docisku i koła zamachowego: to z reguły wymaga już obróbki, ponieważ na jego powierzchni pojawiają się nierówności. Do tego dochodzą nowe sprężyny tłumika drgań i czyszczenie sprężyny centralnej.

Regeneracja sprzęgła powinna się zamknąć w kwocie ok. 250-350 zł. Tymczasem markowe zestawy to wydatek minimum 300 zł, a do tego dochodzą jeszcze koszty obróbki koła zamachowego (60-100 zł).

Kompleksowa naprawa sprzęgła suchego kosztuje od 150 do 250 zł. W przypadku regeneracji całego zestawu kwota zależy od rodzaju podzespołu i zakresu uszkodzeń.

Kiedy regeneracja nie jest możliwa?

Sprzęgło od naprawy z góry dyskwalifikuje deformacja tarczy lub defekty sprężyny centralnej (pęknięcia, luzy w punktach mocowania i wyrobione miejsce styku z łożyskiem oporowym).

Pod wpływem temperatury nieodwracalne zmiany zachodzą z kolei w dociskach: tracą one charakterystykę lub wyginają się. Czasami regenerację utrudniają problemy ze znalezieniem niektórych plastikowych elementów, np. wkładek.

Skrajnie zużytego sprzęgła nie da rady zregenerować. Wszystko zależy m.in. od kondycji tarczy sprzęgłowej.

Niestety, regeneracja jest niemożliwa w przypadku koła dwumasowego. Powód? Brak dostępu do niektórych części „dwumasu”, np. plastikowych elementów tłumiących uginanie sprężyn.

Regeneracja samego sprzęgła współpracującego z DKZ nie powinna z kolei przysporzyć problemów: jest nawet łatwiejsza z uwagi na brak sprężyn absorbujących siły.

Czy regenerowane sprzęgło jest trwałe?

Na wykonaną usługę co prawda dostaje się wyłącznie gwarancję rozruchową, ale podobnie jest też w przypadku części fabrycznie nowych - w końcu jest to element eksploatacyjny, którego żywotność zależy w dużej mierze od stylu jazdy kierowcy.

Jednak w przypadku rozsądnej eksploatacji właściciel jednej z firm zapewnił nas, że sprzęgła zregenerowane przez jego serwis wytrzymują bez problemu przebiegi rzędu 100 tys. km.

Tymczasem naprawiając sprzęgło, tj. wymieniając jego zużyte podzespoły na nowe, często mamy gwarancję bezawaryjnego pokonania kolejnych 100 tys. km.

Jeśli odnowiony został również docisk i wymieniono łożysko oporowe, to trwałość kompletnego podzespołu powinna być taka, jak nowej części.

Aby mieć pewność, że regenerowane sprzęgło posłuży jeszcze na długo, nie oszczędzajmy na wymienianych okładzinach i wybierajmy markowe produkty.

Regeneracja a tanie zamienniki

Większość kierowców, chcąc zaoszczędzić, zazwyczaj sięga po znacznie tańsze zamienniki. Problem w tym, że podzespoły z najniższych półek cenowych najczęściej są nietrwałe.

Sprzęgła te potrafią zużyć się już po kilkudziesięciu tys. km, zatem ich zastosowanie wbrew pozorom jest mało opłacalne.

Niestety, niska cena z reguły odzwierciedla również przeciętną jakość produktu, zatem trudno od sprzęgła wyprodukowanego na Dalekim Wschodzie oczekiwać podobnej trwałości jak część z fabryki.

Regeneracją powinni zainteresować się właściciele samochodów, do których brakuje części lub są one drogie. Niemniej także w przypadku popularnych aut regeneracja sprzęgła pozwoli zaoszczędzić trochę pieniędzy i da gwarancję dłuższej bezproblemowej eksploatacji niż tani chiński zamiennik.

Wpływ stylu jazdy na trwałość sprzęgła

Dla większości sprzęgieł montowanych w fabryce przebiegi rzędu 150-200 tys. km nie stanowią żadnego problemu. Wynika to m.in. z wysokiej jakości części produkowanych na tzw. pierwszy montaż.

Przebieg, jaki jest w stanie „wykręcić” fabryczne sprzęgło, jest w dużej mierze uzależniony od stylu jazdy kierowcy. Jeśli niepotrzebnie wciska pedał sprzęgła np. na światłach lub nadmiernie wykonuje manewry na półsprzęgle, skazuje ten drogi element eksploatacyjny samochodu na przedwczesne zużycie.

Ostra jazda kosztuje, podobnie zresztą jak złe nawyki. Katując samochód, można zniszczyć sprzęgło w ciągu zaledwie kilku sekund.

Sprzęgła stosunkowo szybko ulegają zużyciu, choć wiele zależy od stanu technicznego pojazdu i stylu jazdy kierowcy.

Najważniejsze wskazówki przed montażem

1. Przed instalacją należy dokładnie sprawdzić stan opakowania oraz znajdującej się w nim części.
2. Upewnij się, że boczne bicie tarczy nie przekracza wartości granicznej 0,5 milimetra.
3. Upewnij się, że podczas montażu tarczy sprzęgła jest ona montowana we właściwej pozycji.
4. Nowa tarcza sprzęgła musi być dokładnie wycentrowana.
5. Wielowypust piasty musi ślizgać się na wale przekładni bez oporu.
6. Nadmiar smaru musi być zawsze usuwany.
7. Należy uważać, aby okładziny sprzęgła były całkowicie czyste.
8. W przypadku awarii trzeba sprawdzić mocowanie sprzęgła, szczelność silnika, koło zamachowe i przekładnię.

Jeśli pytanie „czy potrzebuję oprawy na sprzęgło” dotyczy konkretnego samochodu, ostateczna odpowiedź wymaga sprawdzenia konstrukcji danego układu oraz stanu elementów mocujących i współpracujących. Nie należy montować przypadkowej oprawy ani ograniczać naprawy do samej tarczy, jeżeli objawy wskazują także na uszkodzenie docisku, koła zamachowego, łożyska, obudowy lub przekładni.
