Jak rozebrać sprzęgło w kombajnie Claas Dominator — instrukcja

Rozbieranie sprzęgła w kombajnie Claas Dominator wymaga przede wszystkim właściwej dokumentacji technicznej, dokładnego oznaczenia kolejności demontażu oraz sprawdzenia wszystkich elementów przed ponownym montażem. W przypadku modeli Dominator 56, 66, 76, 86, 96, 106, 78, 88, 98 i 108 należy korzystać z instrukcji przeznaczonej dla konkretnej wersji maszyny, ponieważ budowa poszczególnych mechanizmów może się różnić.

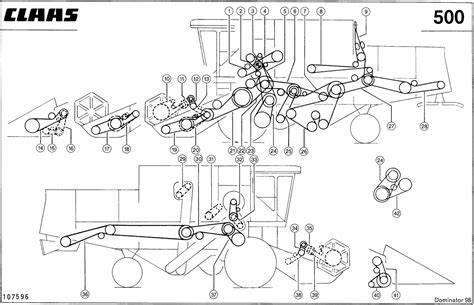

W kombajnie Claas Dominator 66 przy wymianie tarczy sprzęgłowej i łożysk na wałku sprzęgłowym szczególną uwagę trzeba zwrócić na elementy pokazane na rysunku częściowym oraz na prawidłowe ułożenie wszystkich podkładek, pierścieni, tulei i elementów dystansowych. Jeżeli po rozłożeniu mechanizmu pozostaje duża luka, a na schemacie występują części oznaczone numerem 36, nie należy składać sprzęgła bez jednoznacznego ustalenia ich funkcji i miejsca montażu.

Dokumentacja potrzebna do demontażu sprzęgła

Claas Dominator występował w wielu odmianach, dlatego sama nazwa modelu nie zawsze wystarcza do dobrania właściwego schematu. Dla starszych maszyn dostępne są osobne opracowania dotyczące obsługi, napraw, katalogów części oraz konkretnych rodzin modeli.

Claas Dominator 56, 66 76 PL . Gatunek: Pozostałe .

Instrukcja Napraw Claas Dominator 56, 66, 76, 86, . Gatunek: Pozostałe .

Instrukcja napraw kombajnu Claas DOMINATOR 78 S, 78 SL, 88 S, 88 SL, 98 S, 98 SL, 108 S, 108 SL .

Instrukcja obsługi Claas Dominator 78, 88, 98, 108 . Gatunek: Pozostałe .

Instrukcja Napraw Claas Dominator 86, 96, 106 PL .

Instrukcja napraw Claas DOMINATOR 88 VX, 98 VX PL . Gatunek: Pozostałe .

W CLAAS connect znajdziesz wszystkie informacje o swoich maszynach - w zasięgu ręki, gdy są potrzebne.

Dzięki dokumentacji technicznej CLAAS wszystkie informacje o maszynie są dostępne w formie cyfrowej.

Od planów konserwacji po instrukcje obsługi: w CLAAS connect znajdziesz wszystkie dane zgromadzone w jednym miejscu.

Przygotowanie kombajnu do rozbierania sprzęgła

Przed rozpoczęciem pracy kombajn należy ustawić na stabilnym, równym podłożu i zabezpieczyć przed przypadkowym uruchomieniem. Napęd powinien być wyłączony, a elementy wirujące muszą całkowicie się zatrzymać.

Podczas demontażu warto oznaczać wzajemne położenie części, kierunek montażu tarczy, położenie wałka oraz kolejność zdejmowania kolejnych elementów. Wszystkie części najlepiej układać w kolejności demontażu, aby można było łatwo odtworzyć prawidłowy układ podczas składania.

Przed odłączeniem zespołu sprzęgła należy oczyścić okolice obudowy z kurzu, resztek słomy i oleju. Zanieczyszczenia mogą utrudnić ocenę zużycia oraz przedostać się do łożysk i powierzchni ciernych.

Demontaż sprzęgła krok po kroku

Odłączenie napędu i dostęp do zespołu

Pierwszym etapem jest uzyskanie dostępu do obudowy sprzęgła oraz elementów napędowych. W zależności od wersji Claas Dominator może być konieczne zdjęcie osłon, odłączenie cięgien lub elementów sterowania oraz zabezpieczenie wałów przed przesunięciem.

Po odsłonięciu mechanizmu należy sprawdzić, czy na obudowie, piaście, tarczy lub elementach docisku nie ma śladów wcześniejszego znakowania. Jeżeli takie oznaczenia istnieją, trzeba je zachować i przenieść na elementy, które będą wymieniane.

Rozłączenie elementów sprzęgła

Podczas odkręcania połączeń należy luzować śruby stopniowo i naprzemiennie. Dotyczy to zwłaszcza elementów, które mogą pozostawać pod naciskiem sprężyn lub naprężeniem wynikającym z położenia zespołu.

Po zdjęciu elementu dociskowego należy wyjąć tarczę sprzęgłową, zwracając uwagę na jej kierunek montażu. Tarcza może wyglądać podobnie z obu stron, lecz jej piasta, tłumik drgań lub odsunięcie części ciernej mogą wskazywać konkretną stronę skierowaną do koła zamachowego albo do docisku.

Wymieniłem właśnie tarczę sprzęgłową i łożyska na wałku sprzęgłowym.

Demontaż wałka i łożysk

Po wyjęciu tarczy należy ocenić stan wałka sprzęgłowego, wielowypustu, miejsc osadzenia łożysk oraz powierzchni współpracujących z uszczelnieniami. Łożyska powinny być zdejmowane przy użyciu narzędzi, które nie uszkodzą gniazd ani powierzchni wałka.

Przed montażem nowych łożysk trzeba sprawdzić, czy zostały zamontowane w prawidłowym kierunku oraz czy opierają się na właściwych powierzchniach. Niedokładne osadzenie łożyska może powodować niewspółosiowość wałka, hałas i problemy z rozłączaniem napędu.

Elementy oznaczone numerem 36 na schemacie

Podczas składania całego mechanizmu na podstawie rysunku może pojawić się problem ze zidentyfikowaniem części oznaczonych numerem 36. Jeżeli tych części nie było przy rozbieraniu mechanizmu, możliwe jest, że zostały wcześniej pominięte, wypadły podczas demontażu, pozostały w zabrudzonej części obudowy albo występują wyłącznie w określonej wersji sprzęgła.

W ich miejscu zostaje wielka luka, więc przed dalszym montażem trzeba porównać kilka elementów: numer katalogowy zespołu, wersję kombajnu, oznaczenie sprzęgła, liczbę i kolejność podkładek oraz sposób podparcia wałka.

Nie należy uzupełniać takiej luki przypadkowymi podkładkami lub tulejami o podobnych wymiarach. Elementy dystansowe wpływają na osiowe położenie wałka, pracę łożysk, luz sprzęgła oraz prawidłowe ustawienie tarczy względem docisku.

Parts Doc umożliwia użytkownikom CLAAS connect identyfikację części zamiennych dla konkretnej maszyny oraz ich bezpośrednie zamówienie.

Przy identyfikacji części oznaczonych numerem 36 warto sprawdzić, czy rysunek przedstawia kompletny zespół, czy tylko fragment konkretnej odmiany sprzęgła. W katalogu części należy porównać nazwę elementu, liczbę sztuk, miejsce montażu oraz numery sąsiednich części.

Kontrola części przed ponownym montażem

Przed złożeniem sprzęgła należy skontrolować tarczę, docisk, łożysko oporowe, łożyska wałka, wielowypust oraz wszystkie elementy dystansowe. Powierzchnie cierne nie powinny być zaolejone ani pokryte smarem.

• tarcza sprzęgłowa - sprawdzenie zużycia okładzin, pęknięć i luzu piasty;
• docisk - sprawdzenie powierzchni roboczej oraz równomiernego przylegania;
• łożysko oporowe - sprawdzenie płynności pracy i luzu;
• łożyska wałka sprzęgłowego - sprawdzenie hałasu, oporów i luzu;
• wałek sprzęgłowy - sprawdzenie wielowypustu oraz powierzchni osadzenia;
• tuleje i podkładki dystansowe - sprawdzenie zużycia, odkształceń i właściwej kolejności;
• elementy mocujące - sprawdzenie gwintów oraz stanu powierzchni przylegania.

Jeżeli na powierzchniach ciernych znajduje się olej, smar lub zabrudzenia, trzeba usunąć przyczynę zanieczyszczenia i oczyścić elementy przed montażem. Smar można nakładać wyłącznie w miejscach, w których przewiduje go konstrukcja, na przykład na odpowiednie powierzchnie współpracujące wielowypustu.

Montaż sprzęgła po wymianie tarczy i łożysk

Montaż należy wykonać w odwrotnej kolejności do demontażu, zachowując wcześniejsze położenie elementów oraz kolejność części pokazanych na schemacie. Tarcza musi zostać ustawiona współosiowo z wałkiem, dlatego przydatny jest trzpień centrujący lub odpowiednie narzędzie montażowe.

Po ustawieniu tarczy należy zamontować docisk i dokręcać jego mocowanie stopniowo, naprzemiennie oraz równomiernie. Wartości momentów dokręcania powinny pochodzić z instrukcji napraw przeznaczonej dla konkretnego modelu i wersji sprzęgła.

Przed ostatecznym zamknięciem obudowy należy ręcznie sprawdzić, czy wałek obraca się bez zacięć, tarcza jest ustawiona centralnie, a elementy dystansowe nie powodują nadmiernego ścisku lub luzu. Jeżeli mechanizm pracuje ciężko albo wałek ma wyczuwalny nieprawidłowy luz, trzeba ponownie sprawdzić kolejność części.

Regulacja i sprawdzenie działania

Po zamontowaniu sprzęgła należy podłączyć elementy sterowania i sprawdzić skok mechanizmu rozłączającego. Sprzęgło powinno rozłączać napęd bez nadmiernego oporu, a po zwolnieniu pedału lub dźwigni powinno płynnie przenosić napęd.

Po uruchomieniu kombajnu trzeba rozpocząć od krótkiej próby na niskich obrotach. Należy obserwować hałas, drgania, zapach przegrzewających się okładzin oraz zachowanie wałka i elementów docisku.

Jeżeli sprzęgło ślizga się, może to wskazywać na zabrudzenie powierzchni ciernych, nieprawidłowy montaż tarczy, niewłaściwe ustawienie docisku albo problem z mechanizmem sterującym. Jeżeli sprzęgło nie rozłącza napędu, przyczyną może być nieprawidłowe centrowanie tarczy, zbyt mały skok mechanizmu lub błąd w ułożeniu elementów dystansowych.

Najczęstsze błędy przy rozbieraniu i składaniu

• rozpoczęcie pracy bez zabezpieczenia kombajnu przed przypadkowym uruchomieniem;
• brak oznaczenia kierunku montażu tarczy;
• mieszanie elementów pochodzących z różnych stron lub zespołów;
• pominięcie podkładek i tulei dystansowych;
• montaż części wyłącznie na podstawie wyglądu, bez sprawdzenia katalogu;
• smarowanie powierzchni ciernych;
• nierównomierne dokręcanie elementów docisku;
• montaż łożyska bez sprawdzenia jego kierunku i osadzenia;
• uruchomienie kombajnu bez ręcznej kontroli obrotu wałka;
• pominięcie regulacji mechanizmu rozłączania sprzęgła.

Jeżeli po rozbiórce brakuje części widocznych na rysunku, najbezpieczniej jest przerwać montaż do czasu ustalenia ich numeru katalogowego i dokładnego położenia. W przypadku Claas Dominator 66 szczególnie ważne jest dopasowanie dokumentacji do konkretnej wersji maszyny, ponieważ schemat innego wariantu może przedstawiać elementy, których dana odmiana nie wykorzystuje.
