Słaby hamulec ręczny w Fiat Ducato najczęściej wynika z nieprawidłowego ustawienia szczęk przy kołach, zbyt dużego zużycia szczęk lub bębnów, problemów z rozpierakiem, zapieczonego mechanizmu albo rozciągniętej lub uszkodzonej linki. Sama regulacja linki często nie wystarcza, ponieważ linka powinna być regulowana dopiero po prawidłowym ustawieniu mechanizmu hamulca przy kołach.
W Ducato II z 1999 roku z tyłu znajdują się bębny, a w niektórych wersjach tarcze hamulcowe i umieszczone wewnątrz nich szczęki hamulca ręcznego. W obu rozwiązaniach najpierw trzeba sprawdzić i wyregulować szczęki, a dopiero później napiąć linkę.
Jak rozpoznać przyczynę słabego hamulca ręcznego
Jeżeli dźwignię można podciągnąć do połowy skali lub nieco dalej, a hamulec nadal nie trzyma, trzeba odświeżyć mechanizmy przy kołach, w bębnach. Jeżeli dźwignia dochodzi do końca skali i czuć wyraźny opór, że więcej nie da się jej podciągnąć, przyczyną może być zbyt luźna linka.
Po zaciągnięciu hamulca postojowego powinien on być tak ustawiony, aby na pierwszym ząbku nie można było obrócić ręką koła. Jeżeli po zaciągnięciu dźwigni koła nadal obracają się bez wyraźnego oporu, sama regulacja przy dźwigni może nie usunąć problemu.
| Objaw | Prawdopodobna przyczyna | Pierwsza czynność |
|---|---|---|
| Dźwignia podciąga się daleko, ale hamulec słabo trzyma | Zbyt duży luz szczęk, nieprawidłowo ustawiony rozpierak, zużyte szczęki lub bębny | Sprawdzić mechanizm przy kołach i ustawić szczęki |
| Dźwignia dochodzi do końca i czuć wyraźny opór | Zbyt luźna linka albo niewłaściwie ustawiona regulacja linki | Po sprawdzeniu szczęk wyregulować linkę |
| Hamulec po zwolnieniu nadal trzyma | Zapieczony mechanizm, rozpierak albo linka | Sprawdzić, czy wszystkie elementy poruszają się lekko i wracają do położenia spoczynkowego |
| Jedno koło hamuje wyraźnie słabiej | Nierówna praca szczęk, uszkodzony rozpierak, zabrudzenie lub problem z linką | Sprawdzić oba mechanizmy osobno |
Najważniejsza zasada regulacji
Linkę przy dźwigni należy najpierw całkowicie poluzować. Następnie trzeba sprawdzić przez otwór po śrubie ustawienie rozpieraka. Jeżeli szczęki są zbyt słabo podstawione, należy zdjąć bęben i sprawdzić, dlaczego nie są prawidłowo ustawione.
Po prawidłowym ustawieniu mechanizmu przy kołach dopiero wtedy podciąga się linkę. Przy dźwigni wykonuje się jedynie końcową, niewielką korektę napięcia, a nie kompensuje nią dużego luzu szczęk.
W zależności od wersji Ducato regulacja może znajdować się przy każdym kole albo w mechanizmie rozdzielającym linkę. W Ducato II z 1999 roku linki hamulca ręcznego są poniżej, w podwoziu, a nie w przestrzeni podwójnej podłogi.
Regulacja hamulca ręcznego w Ducato z bębnami
W wersji z tylnymi bębnami dostęp do regulatora może być możliwy przez otwór po śrubie lub przez otwór w bębnie. Najpierw należy poluzować linkę, a następnie ustawić mechanizm rozpierający szczęki tak, aby szczęki znajdowały się możliwie blisko powierzchni roboczej bębna, lecz nie blokowały koła.
Jeżeli mechanizm regulacyjny ma ząbki, trzeba sprawdzić, czy elementy nie zostały ustawione na pozycji całkowicie cofniętej. W wielu bębnach ząbki są utrzymywane przez element mechanizmu i nie powinny samoczynnie wracać do położenia początkowego.
W niektórych wersjach samoregulator znajduje się na szczęce, a nie w osobnym regulatorze umieszczonym w dolnej lub górnej części mechanizmu. Dlatego przed regulacją trzeba rozpoznać konkretną konstrukcję zastosowaną w danym egzemplarzu.
Kontrola bębnów i szczęk
Po zdjęciu bębna trzeba sprawdzić stan powierzchni roboczej, zużycie szczęk, sprężyny, rozpierak oraz działanie mechanizmu samoregulacji. Nie należy oceniać bębna wyłącznie na podstawie wyglądu, ponieważ jego dopuszczalne zużycie określają podane wymiary i dopuszczalny stopień zużycia.
Na wewnętrznej krawędzi bębna, tam gdzie szczęki nie pracują, może powstać rant. Należy go usunąć, ponieważ może utrudniać zdjęcie bębna i wpływać na prawidłowe ustawienie szczęk.
Jeżeli przy wymianie szczęk bęben założył się bez oporu, mogło to oznaczać, że regulator był ustawiony na „zero”. W takiej sytuacji szczęki pozostają zbyt daleko od bębna, mają dużą drogę do pokonania i hamulec ręczny może działać słabo mimo napięcia linki.
Szczęki i bębny należy dokładnie odtłuścić. Tłuszcz, olej lub inny środek na powierzchni ciernej może znacznie zmniejszyć skuteczność hamowania.
Zużycie bębna jako przyczyna słabego hamulca
Zużyty bęben może zwiększać odległość między szczękami a powierzchnią roboczą. Sam fakt, że bęben wygląda jeszcze na sprawny, nie przesądza o jego przydatności. Trzeba sprawdzić jego wymiary oraz stopień zużycia.
Jeżeli bęben przekroczył dopuszczalny wymiar, sama regulacja szczęk może nie zapewnić prawidłowego działania hamulca ręcznego. W takim przypadku należy wymienić elementy, których zużycie przekracza dopuszczalne wartości.
Rozpierak i prawidłowy montaż szczęk
W wielu przypadkach problemem nie jest sama linka, lecz nieprawidłowo zamontowane szczęki albo niewłaściwie działający rozpierak. Sporo ludzi ma problem z poprawnym montażem tych szczęk, więc trzeba to dokładnie sprawdzać.
Wszystko powinno chodzić lekko. Rozpierak, dźwignie, sprężyny oraz elementy samoregulatora nie mogą być zablokowane przez korozję ani zabrudzenia. Jeżeli rozpierak nie wysuwa szczęk wystarczająco lub nie wraca prawidłowo po zwolnieniu hamulca, regulacja linki nie usunie przyczyny.
Po zdjęciu bębna trzeba sprawdzić, czy szczęki są prawidłowo oparte, czy sprężyny znajdują się we właściwych miejscach oraz czy mechanizm regulacyjny działa w odpowiednim kierunku. W razie wątpliwości należy porównać montaż z drugą stroną pojazdu.
Linka hamulca ręcznego
Linka powinna poruszać się lekko w pancerzu i wracać po zwolnieniu dźwigni. Jeżeli linka jest zatarta, rozciągnięta, uszkodzona albo nie odbija, może powodować zarówno słabe działanie hamulca, jak i pozostawanie hamulca włączonego.
W jednym z przypadków linka była sprawna, lekko chodziła w pancerzu, a problem powodował mechanizm pod samochodem, który nie odbijał po zwolnieniu hamulca. W innym przypadku przyczyną okazała się linka.
Jeżeli po zaciągnięciu i zwolnieniu hamulca mechanizm pod autem nadal pozostaje w pozycji napiętej, trzeba sprawdzić linkę, sprężyny powrotne oraz element rozdzielający jej ruch na oba koła. Zablokowany element można rozebrać i sprawdzić, czy nie wymaga oczyszczenia lub wymiany.

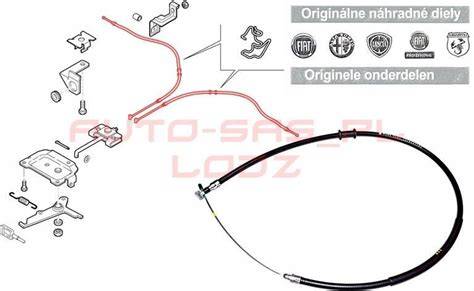

Gdzie znajduje się regulacja linki
Jeżeli chcesz naciągnąć linkę, trzeba wejść pod auto pomiędzy osiami. Tam znajduje się linka hamulca, której naciąg rozchodzi się na dwa koła. Pośrodku jest długa gwintowana śruba, którą reguluje się napięcie linki.
W zabudowanych wersjach Ducato dostęp do regulacji może być utrudniony przez dodatkowe osłony lub wyposażenie zabudowy. Podwójna podłoga znajduje się w nadwoziu auta, natomiast linki ręcznego są poniżej, w podwoziu.
W jednej z zabudowanych wersji dodatkowe pomieszczenie z regulacją hamulca ręcznego znajdowało się pod zbiornikiem na wodę. Dlatego przed demontażem elementów zabudowy warto sprawdzić przebieg linek od spodu pojazdu.
Regulacja w wersji z tarczami i szczękami wewnętrznymi
W niektórych wersjach z tyłu znajdują się tarcze hamulcowe, a wewnątrz tarczy szczęki hamulca ręcznego. W takim układzie regulację wykonuje się przy każdym kole, najczęściej przez otwór po śrubie lub otwór serwisowy.
Najlepiej zdjąć koło i przez otwór wyregulować jedno i drugie koło, a dopiero potem ustawić linkę. Jeżeli szczęki są już starte, sama regulacja może nie przynieść oczekiwanego rezultatu.
W tym rozwiązaniu trzeba sprawdzić także powierzchnię wewnętrzną tarczy, na której pracują szczęki, oraz stan mechanizmu rozpierającego. Zabrudzenie, korozja albo nieprawidłowy montaż mogą ograniczyć siłę hamowania.
Co zrobić, gdy hamulec po zwolnieniu nadal trzyma
Jeżeli po zwolnieniu dźwigni hamulec nadal pozostaje zaciągnięty, należy sprawdzić, czy linka wraca, czy mechanizm pod autem odbija oraz czy rozpierak przy kole nie jest zablokowany.
Wszystkie elementy mechanizmu powinny poruszać się lekko i wracać do położenia spoczynkowego. Zatarte osie, skorodowane dźwignie, zablokowany rozpierak albo uszkodzona linka mogą powodować ciągłe pozostawanie szczęk przy bębnie lub wewnętrznej powierzchni tarczy.
Jeżeli linka chodzi lekko, a mechanizm nadal nie odbija, problemu należy szukać w elemencie znajdującym się przy kołach albo w mechanizmie rozdzielającym linkę. Jeżeli natomiast linka porusza się ciężko lub nie wraca, należy sprawdzić jej pancerz i stan wewnętrzny.
Kolejność naprawy słabego hamulca ręcznego
- Ustawić pojazd bezpiecznie i zabezpieczyć koła przed przemieszczeniem.
- Całkowicie poluzować regulację linki.
- Sprawdzić przebieg linek i mechanizm rozdzielający ich ruch.
- Sprawdzić, czy linki poruszają się lekko i wracają po zwolnieniu hamulca.
- Zdjąć koło oraz bęben albo sprawdzić szczęki przez otwór serwisowy, zależnie od wersji.
- Skontrolować grubość szczęk, stan bębna lub wewnętrznej powierzchni tarczy.
- Sprawdzić rozpierak, sprężyny, samoregulator i prawidłowy montaż szczęk.
- Usunąć rant z bębna, jeżeli występuje.
- Odtłuścić powierzchnie cierne szczęk i bębnów.
- Ustawić szczęki możliwie blisko powierzchni roboczej, tak aby koło nie było zablokowane.
- Wykonać taką samą regulację po drugiej stronie.
- Dopiero na końcu napiąć linkę za pomocą gwintowanej śruby regulacyjnej.
- Sprawdzić, czy na pierwszym ząbku koło nie daje się obrócić ręką, a po całkowitym zwolnieniu hamulca koła obracają się swobodnie.
Kiedy potrzebny jest zestaw naprawczy
Zestaw naprawczy może być potrzebny, jeżeli skorodowane lub zatarte są elementy rozpieraka, samoregulatora, sprężyny albo dźwignie szczęk. Przed wyborem części trzeba rozpoznać, czy dany egzemplarz ma tylne bębny, czy tarcze z wewnętrznymi szczękami, ponieważ rozwiązania te wykorzystują inne elementy.
Nie należy kupować części wyłącznie na podstawie samego modelu Ducato. Znaczenie mają między innymi rocznik, wersja tylnej osi, rodzaj hamulca oraz konstrukcja zastosowanego mechanizmu regulacji.
Jeżeli szczęki są zużyte, bęben przekroczył dopuszczalny wymiar, a elementy mechanizmu są skorodowane, skuteczniejsza będzie wymiana odpowiednich części niż próba kompensowania zużycia coraz mocniejszym napięciem linki.
Kontrola po naprawie
Po zakończeniu regulacji trzeba sprawdzić oba koła osobno. Przy zwolnionym hamulcu nie powinny być wyraźnie blokowane, a po zaciągnięciu hamulca powinny stawiać podobny opór.
Należy również sprawdzić, czy dźwignia hamulca nie podnosi się nadmiernie wysoko, czy linka nie jest napięta zbyt mocno oraz czy mechanizm natychmiast wraca po zwolnieniu hamulca.
Jeżeli po prawidłowej regulacji szczęk i linki hamulec nadal słabo trzyma, trzeba ponownie sprawdzić stan bębnów lub tarcz, zużycie szczęk, działanie rozpieraka i samoregulatora oraz prawidłowość montażu całego mechanizmu.
