Wałek odbioru mocy (WOM / PTO - Power Take-Off) to jeden z kluczowych elementów układu napędowego w ciągnikach DEUTZ-FAHR. Odpowiada za przekazywanie momentu obrotowego z silnika na maszyny współpracujące, takie jak prasy, kosiarki, rozsiewacze, rozrzutniki czy mieszalniki pasz.
W przypadku ciągnika Agrotron 485 dobór sprzęgła i wałka WOM powinien uwzględniać wymagania napędzanej maszyny, maksymalny moment obrotowy, rodzaj końcówek, długość wału oraz sposób połączenia ciągnika z urządzeniem. Od sprawności wałka WOM zależy wydajność, bezpieczeństwo i żywotność całego układu napędowego.
Jak działa wałek WOM ze sprzęgłem?
Wały przegubowo-teleskopowe ze sprzęgłem przenoszą moment obrotowy z ciągnika na maszynę rolniczą. Dzieje się tak na skutek połączenia dwóch podzespołów: WOM, czyli wału odbioru mocy ciągnika, i WPM - wału przyjęcia mocy maszyny.
Wałek WOM przenosi moc z silnika na zewnętrzne maszyny rolnicze. Jego konstrukcja musi zapewnić stabilną pracę przy dużych obciążeniach i różnych prędkościach obrotowych. Wały przegubowo-teleskopowe mogą przenosić momenty obrotowe do 5000 Nm i obracać się z prędkością do 1500 obr./min.
WOM-y ze sprzęgłem spowalniają lub przerywają przenoszenie napędu, kiedy zostaje przekroczona wartość nominalna momentu obrotowego. Napęd zostaje wtedy automatycznie rozłączany, aby zapobiec uszkodzeniu mechanizmu maszyny.
Znaczenie sprzęgła w układzie WOM Agrotron 485
Jak się okazuje, w celu zabezpieczenia napędzanego urządzenia oraz samego wału przed destrukcją. Aby zabezpieczyć napędzane urządzenie, jak i wał przegubowo-teleskopowy, wykorzystuje się sprzęgło.
Jego zadaniem jest przerwanie transmisji napędu w chwili, gdy zostaje zadana wartość momentu obrotowego. Oznacza to, że napęd rozłącza się po przekroczeniu siły, która mogłyby zaszkodzić mechanizmowi maszyny.
Najczęstszą przyczyną awarii wałów przegubowo-teleskopowych jest użycie nieodpowiedniego wału do napędu danego typu maszyny. Stosowanie nieprawidłowego wału do napędu danego typu maszyny stanowi jedno z głównych źródeł uszkodzeń wałów przegubowo-teleskopowych.
Budowa układu WOM w ciągniku DEUTZ-FAHR
W skład układu WOM wchodzą:
- wałek napędowy z końcówką wielowypustową
- przeguby i tuleje łączące z przekładnią
- sprzęgło WOM (jednokierunkowe, przeciążeniowe lub hydrauliczne)
- łożyska i uszczelniacze
- obudowa i pokrywy ochronne
Każdy z tych elementów ma znaczenie dla płynności i bezpieczeństwa pracy całego systemu. Zużycie któregokolwiek z nich może prowadzić do drgań, utraty mocy lub awarii przekładni.
Rodzaje sprzęgieł stosowanych w wałach przegubowo-teleskopowych
Istnieje kilka podstawowych rodzajów sprzęgieł w wałach przegubowo-teleskopowych.
Sprzęgło z kołkiem ścinanym
Sprzęgło z kołkiem ścinanym - zabezpiecza elementy przenoszące napęd z ciągnika do urządzenia, a jeśli wystąpi przeciążenie, przerywa przenoszenie momentu obrotowego do maszyny.
Sprzęgło jednokierunkowe
Sprzęgło jednokierunkowe - odpowiedzialne jest za przenoszenie momentu obrotowego w jednym kierunku. Montowane jest do wałów napędzających maszyny o dużym momencie bezwładności.

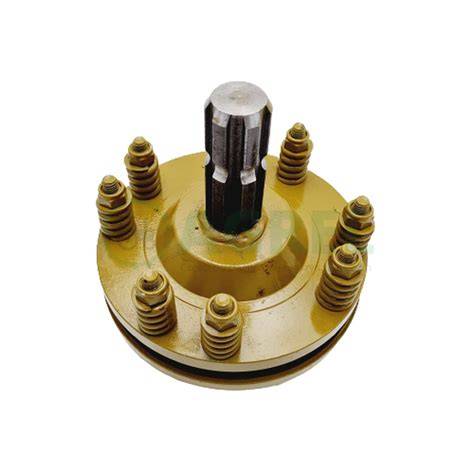

Sprzęgło cierne
Sprzęgło cierne - przenosu moment obrotowy bez rozłączania napędu. Stosuje się je w roli sprzęgła rozruchowego lub przeciążeniowego.
Jeśli chodzi o sprzęgło cierne, należy je przewietrzyć, aby nie doszło do rozwoju korozji, która - wraz z wilgocią - może doprowadzić do sklejania się tarcz sprzęgła, a to z kolei - przyczynić się do awarii maszyny lub napędu, a także negatywnie wpłynąć na samo sprzęgło.
Sprzęgło przeciążeniowe zapadkowe
Sprzęgło przeciążeniowe zapadkowe - chroni napęd, automatycznie rozłącza go po osiągnięciu wartości nastawnej obrotów.
Sprzęgło przeciążeniowe automatyczne
Sprzęgło przeciążeniowe automatyczne - przerywa napęd, jeżeli wartość przenoszonego momentu obrotowego osiągnie nastawioną wielkość.
| Rodzaj sprzęgła | Funkcja |
|---|---|
| Sprzęgło z kołkiem ścinanym | Przerywa przenoszenie momentu obrotowego po wystąpieniu przeciążenia. |
| Sprzęgło jednokierunkowe | Przenosi moment obrotowy w jednym kierunku. |
| Sprzęgło cierne | Przenosi moment obrotowy bez rozłączania napędu. |
| Sprzęgło przeciążeniowe zapadkowe | Automatycznie rozłącza napęd po osiągnięciu wartości nastawnej obrotów. |
| Sprzęgło przeciążeniowe automatyczne | Przerywa napęd po osiągnięciu nastawionej wartości momentu obrotowego. |
Jak dobrać wałek WOM ze sprzęgłem do Agrotron 485?
Właściwy dobór wałka WOM do maszyny jest podstawowym warunkiem wykonywania przez niego wszystkich niezbędnych czynności. Ważnym parametrem wału przegubowo-teleskopowego jest maksymalna moc lub moment obrotowy, które mają być przenoszone na maszynę, z którą ma współpracować ciągnik (należy w tym celu posłużyć się instrukcjami obsługi maszyny).
Moc ciągnika, który będzie przy tym wykorzystany, nie ma znaczenia. W zależności od rodzaju maszyny i jej zapotrzebowania na moc, dobieramy wały z zabezpieczeniami w formie sprzęgieł.
Przy wyborze wałka do Agrotron 485 należy dopasować przede wszystkim:
- maksymalny moment obrotowy wału do zapotrzebowania maszyny
- rodzaj zabezpieczenia przeciążeniowego
- rodzaj końcówek i wypustów
- długość wałka
- typ przegubów
- rodzaj połączenia z urządzeniem
- prędkość obrotową WOM
Moment nominalny a rodzaj maszyny
Warto również zaznaczyć, że w przypadku sieczkarni polowych, bron wirnikowych czy pras zbierających, należy korzystać z wału o momencie nominalnym 400 lub 540 Nm. Z kolei, jeśli chodzi o zgrabiarki, przetrząsarki czy rozsiewacze - wały o momencie 250 Nm.
| Maszyna | Zalecany moment nominalny wału |
|---|---|
| Sieczkarnie polowe | 400 lub 540 Nm |
| Brony wirnikowe | 400 lub 540 Nm |
| Prasy zbierające | 400 lub 540 Nm |
| Zgrabiarki | 250 Nm |
| Przetrząsarki | 250 Nm |
| Rozsiewacze | 250 Nm |
Końcówki, wypusty i redukcje
Przy doborze wału przegubowo-teleskopowego do maszyny należy zwrócić uwagę na rodzaj końcówek, które wystają z ciągnika i maszyny. Największą popularnością cieszy się tutaj króciec 6-frezowy, który wykorzystuje się m.in. w traktorach Ursus.
Warto przyjrzeć się także samym wypustom. Jeśli chce się maszynę podłączyć wałem o odmiennym rodzaju wypustów, stosuje się założenie na wał tzw. redukcji. To, innymi słowy, sworznie z wypustami pasującymi do WOM ciągnika oraz specjalnym króćcem.
W przypadku maszyn ciężkich opłaca się natomiast bardziej wymiana widełek na krzyżaku wału lub wymiana końcówki w traktorze.
Dobór przegubów do położenia maszyny
Wybierając wałek WOM, należy też zwrócić uwagę na typ połączenia z urządzeniem. W przypadku maszyny zawieszanej można skorzystać z wałków o standardowych przegubach, gdzie kąt dla pracy ciągłej wynosi 25º.
W przypadku pracy urządzeń zaczepianych lepiej zastosować wałek szerokokątny. W przypadku, gdy wzajemne położenie wałków WOM i WPM może powodować złamanie przegubu do kąta 50° podczas pracy ciągłej oraz 80° podczas pracy chwilowej, stosujemy wały szerokokątne.
Wały te umożliwiają przenoszenie napędu w sposób ciągły, bez konieczności wyłączania napędu na uwrociach.
W przypadku małych odległości traktora od maszyny dochodzi do powstania większego kąta miedzy osią wzdłużną danej maszyny i ciągnika a osią wzdłużną wału. Wówczas dobrze jest zdecydować się na wałek z dwoma przegubami szerokokątnymi.
Gdy odległość między maszyną a ciągnikiem jest większa, należy zastosować wałek posiadający jeden sześciokątny przegub, który zakłada się od strony maszyny.
| Warunki pracy | Właściwe rozwiązanie |
|---|---|
| Maszyna zawieszana | Wałek ze standardowymi przegubami, gdzie kąt dla pracy ciągłej wynosi 25º. |
| Maszyna zaczepiana | Wałek szerokokątny. |
| Kąt do 50° podczas pracy ciągłej | Wał szerokokątny. |
| Kąt do 80° podczas pracy chwilowej | Wał szerokokątny. |
| Mała odległość ciągnika od maszyny | Wałek z dwoma przegubami szerokokątnymi. |
| Większa odległość między maszyną a ciągnikiem | Wałek posiadający jeden sześciokątny przegub od strony maszyny. |
Osłony wałka WOM i bezpieczeństwo pracy

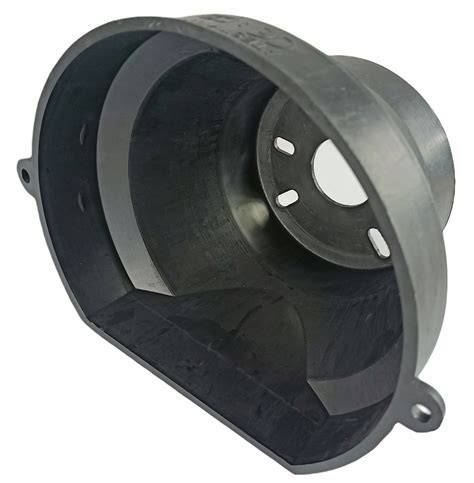

W celu zminimalizowania ryzyka wypadków z udziałem wałów przegubowo-teleskopowych wykorzystuje się również dedykowane osłony. Korzystanie z wału bez odpowiedniej osłony lub z osłoną, która uległa destrukcji, wiąże się z ryzykiem pochwycenia i owinięcia fragmentu garderoby.
To z kolei sprawia, że warto zadbać o osłonę - dla bezpiecznej pracy i swojego zdrowia. Podczas kontroli należy zwrócić uwagę na stan osłon i pierścieni zabezpieczających.
Konserwacja i smarowanie sprzęgła WOM
Trzeba też pamiętać, że aby wał przekaźnik był sprawny, należy go regularnie smarować i konserwować - mamy tu na myśli takie elementy, jak przeguby, sprzęgła czy profilowane rury.
Aby zapewnić długotrwałą i bezpieczną pracę:
- regularnie smaruj przeguby i łożyska
- kontroluj stan osłon i zabezpieczeń
- wymieniaj uszczelniacze przy pierwszych oznakach wycieku
- czyść połączenia przed montażem i demontażem
- zachowuj zalecane obroty WOM (540 lub 1000 obr./min)
- unikaj przeciążania i gwałtownego załączania napędu
Ważne też, aby odkładać wałek w odpowiednie miejsce, najlepiej na wsporniku.
Obsługa sprzęgła ciernego
Aby do tego nie doszło, zanim poluzujesz sprężyny dociskające, zapisz długość każdej z nich. Dzięki temu łatwo przywrócisz sprzęgło do pierwotnej pozycji.
Jeśli chodzi o sprzęgło ze sprężynami śrubowymi, trzeba poluzować nakrętki sprężyn dociskających, dzięki czemu zwolnią się płytki. Jeśli chodzi natomiast o sprzęgło wyposażone w sprężynę talerzową, należy dokręcić nakrętki na pakiecie, co pozwoli zmaksymalizować siłę nacisku.
Miej na uwadze, że nie musisz zachowywać całkowitego luzu. Sprzęgło powinno po prostu łatwo się ślizgać. Następnie włącz na chwilę maszynę, tak aby ten komponent mógł się swobodnie ślizgać.
To umożliwi oczyszczenie płytek z wilgoci oraz zanieczyszczeń.
Objawy zużycia lub uszkodzenia wałka WOM
Do najczęstszych objawów zużycia lub uszkodzenia wałka WOM należą:
- wycieki oleju z przekładni WOM
- hałas, drgania lub nierówna praca przy napędzie maszyny
- problemy z załączaniem lub utrzymaniem obrotów WOM
- nadmierny luz na wielowypuście lub przegubie
- zużycie osłon i pierścieni zabezpieczających
Wczesna wymiana zużytych elementów pozwala uniknąć poważnych awarii i kosztownych napraw. Zużycie któregokolwiek z elementów układu może prowadzić do drgań, utraty mocy lub awarii przekładni.
Części i podzespoły WOM do ciągników DEUTZ-FAHR
W ofercie dostępne są:
- kompletne wałki WOM o różnych długościach i profilach
- końcówki i tuleje wielowypustowe
- wałki wewnętrzne i zewnętrzne przekładni WOM
- przeguby, flansze i tuleje łączeniowe
- sprzęgła przeciążeniowe, jednokierunkowe i zrywalne
- łożyska, simmeringi, uszczelniacze i zestawy naprawcze
- pokrywy, obudowy i elementy montażowe
Części i podzespoły WOM dostępne są do większości modeli ciągników DEUTZ-FAHR, w tym:
- Agrotron 6.10, 6.30, 6.50, 120, 135, 150
- Agrofarm 410, 420, 430
- Agroplus 70, 80, 85, 95
- DX 4.10, 4.30, 6.10, 6.30, 6.50
- D-Series, M-Series, Intrac, Fahr D4006, D6206
- oraz inne modele z przekładniami ZF, SDF, Carraro, Spicer
Dokładne opisy techniczne i numery OEM ułatwiają dobór odpowiednich części do konkretnego modelu ciągnika.
Numer OEM i kompatybilność części
Przykładowy numer OEM związany z wałkiem odbioru mocy to 04361120. W opisie części wymieniono między innymi modele Agrotron 100, Agrotron 105, Agrotron 106, Agrotron 110, Agrotron 120, Agrotron 135, Agrotron 150, Agrotron 80, Agrotron 85, Agrotron 90, Agrotron 4.70, Agrotron 4.80, Agrotron 4.85, Agrotron 4.90 i Agrotron 4.95.
W zestawieniu znajdują się również modele Agrotron 6.00, Agrotron 6.01, Agrotron 6.05, Agrotron 6.15, Agrotron 6.20, Agrotron 6.30, Agrotron 6.45, Agrotron 100MKIII, Agrotron 105MKIII, Agrotron 106MKIII, Agrotron 110MKIII, Agrotron 120MKIII, Agrotron 135MKIII, Agrotron 150MKIII, Agrotron 80MKIII, Agrotron 85MKIII i Agrotron 90MKIII.
Sam numer katalogowy nie zastępuje jednak sprawdzenia wymiarów, rodzaju końcówek, profilu, długości oraz parametrów sprzęgła. Dokładne opisy techniczne i numery OEM ułatwiają dobór odpowiednich części do konkretnego modelu ciągnika.
Oryginalne i zamienne wałki WOM
Oryginalne części DEUTZ-FAHR gwarantują najwyższą trwałość i idealne dopasowanie. Zamienniki wysokiej jakości, pochodzące od uznanych producentów, są ekonomiczną alternatywą - zapewniają bardzo dobrą odporność na obciążenia i ścieranie przy niższym koszcie zakupu.
Wszystkie produkty spełniają rygorystyczne normy jakości i są odporne na korozję, drgania i intensywną eksploatację.
Wybierając wałek WOM ze sprzęgłem do Agrotron 485, należy przede wszystkim dopasować parametry zabezpieczenia do maszyny, z którą ciągnik będzie współpracował, a następnie sprawdzić kompatybilność mechaniczną oraz stan techniczny całego układu.
