Bezpieczniki Seat Cordoba — schemat, lokalizacja i opis

W Seacie Cordoba układ bezpieczników zależy przede wszystkim od generacji i rocznika. W modelach z lat 1993-2002 skrzynka bezpieczników znajduje się pod deską rozdzielczą, natomiast w Cordobie II z lat 2003-2007 bezpieczniki znajdują się po lewej stronie deski rozdzielczej za osłoną, a dodatkowa skrzynka jest umieszczona w komorze silnika na akumulatorze.

Najczęściej poszukiwane bezpieczniki to: zapalniczka, radio, centralny zamek, wycieraczki, spryskiwacze, światła mijania, ogrzewanie tylnej szyby, klimatyzacja i światła przeciwmgielne. W Cordobie z lat 1993-2002 bezpiecznik zapalniczki ma numer 22, a w Cordobie z 2003-2007 - numer 49.

Seat Cordoba 1993-2002 - lokalizacja skrzynki

Seat Cordoba I to pierwsza generacja kompaktowego samochodu produkowanego przez hiszpańską markę Seat w latach 1993-2003. W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Seata Cordoba I z lat: 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002.

Skrzynka bezpieczników znajduje się pod deską rozdzielczą. Na plastikowej pokrywie skrzynki bezpieczników powinny być odciśnięte oznaczenia poszczególnych obwodów. Układ jest identyczny jak w Volkswagenie Golfie III, dlatego opisy tego modelu mogą pomóc w identyfikacji poszczególnych bezpieczników.

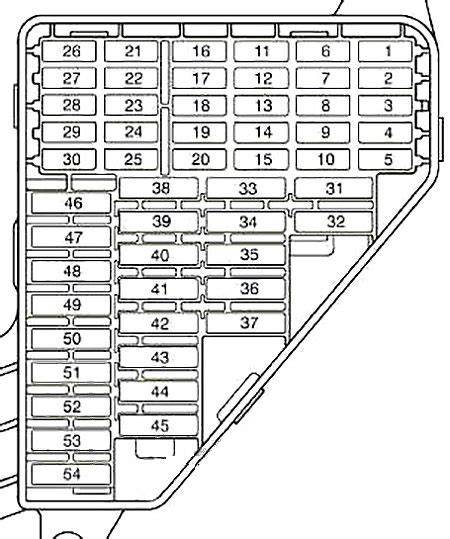

Seat Cordoba 1993-2002 - schemat bezpieczników

Poniższa tabela dotyczy pojazdów wyprodukowanych w latach 1993-2002. Przy konkretnym egzemplarzu warto sprawdzić oznaczenia na pokrywie skrzynki, ponieważ wyposażenie i zastosowanie poszczególnych obwodów mogą zależeć od wersji samochodu.

Najważniejsze bezpieczniki w Cordobie 1993-2002

W przypadku problemów z instalacją radiową w modelu Seat Cordoba z 1999 roku należy sprawdzić bezpiecznik odpowiedzialny za zasilanie radia. W podstawowym układzie Cordoby z lat 1993-2002 radio jest przypisane do pozycji 21.

Przekaźniki Seat Cordoba 1993-2002

* - te pozycje przekaźników mogą się różnić.

Seat Cordoba II 2003-2005 - lokalizacja skrzynek

Seat Cordoba II to druga generacja kompaktowego samochodu produkowanego przez hiszpańską markę Seat. Model ten był dostępny w latach 2003-2009.

Bezpieczniki znajdują się po lewej stronie deski rozdzielczej za osłoną. Druga skrzynka bezpieczników znajduje się w komorze silnika na akumulatorze.

Seat Cordoba 2003-2005 - bezpieczniki w kabinie

1) Sygnał „S” to system obejmujący blokadę kierownicy i zapłon. Po wyłączeniu zapłonu i bez wyjmowania kluczyka ze stacyjki funkcja ta umożliwia włączenie niektórych urządzeń elektrycznych, takich jak radio samochodowe, lampka sufitowa itp. Funkcja ta jest dezaktywowana po wyjęciu kluczyka ze stacyjki.

Seat Cordoba 2003-2005 - bezpieczniki na akumulatorze

Bezpieczniki metalowe

Bezpieczniki niemetalowe

Seat Cordoba 2005 - najważniejsze pozycje

W modelu Seat Cordoba (2005) bezpiecznik zapalniczki ma numer 49 i wartość 15 A. Skrzynka bezpiecznikowa znajduje się po lewej stronie deski rozdzielczej za osłoną.

Seat Cordoba 2006-2007 - lokalizacja i schemat

W Seacie Cordoba z lat 2006-2007 bezpieczniki znajdują się po lewej stronie deski rozdzielczej za osłoną. Dodatkowe bezpieczniki znajdują się pod maską, na akumulatorze, a bezpieczniki PTC są umieszczone pod kierownicą w uchwycie przekaźnika.

a) Sygnał „S” to układ, który obejmuje rozrusznik i blokadę kierownicy i umożliwia, po wyłączeniu zapłonu i bez wyjmowania kluczyka ze stacyjki, włączenie niektórych elementów elektrycznych, w tym między innymi radio i lampkę sufitową. Funkcja ta jest dezaktywowana po wyjęciu kluczyka z kierownicy i stacyjki.

Seat Cordoba 2006-2007 - bezpieczniki PTC pod kierownicą

Seat Cordoba 2006-2007 - bezpieczniki na akumulatorze

Bezpieczniki metalowe

Bezpieczniki niemetalowe

Najczęściej poszukiwane bezpieczniki

Zapalniczka

W Seacie Cordoba z lat 1993-2002 za obwód zapalniczki odpowiada bezpiecznik 22 o wartości 10 A. W modelach z lat 2003-2007 zapalniczka jest zabezpieczona bezpiecznikiem 49 o wartości 15 A.

Radio

W Cordobie z lat 1993-2002 radio jest przypisane do pozycji 21. W Cordobie z lat 2003-2005 należy sprawdzić pozycje 10 i 51, natomiast w modelach z lat 2006-2007 pozycje 10 i 51 odpowiadają za jednostkę radiową oraz radio/CD/GPS/telefon.

Pompa paliwa

W Seat Cordoba z lat 1993-2002 tego obwodu pilnuje pozycja 18 w skrzynce bezpieczników, a w układzie przekaźników występuje pozycja 12. W Cordobie z lat 2006-2007 pompa paliwa jest przypisana do pozycji 14, a w silniku diesel SDI również do pozycji 40.

Spryskiwacze i wycieraczki

W modelach z lat 1993-2002 spryskiwacz i wycieraczka przedniej szyby są zabezpieczone bezpiecznikiem 5, a wycieraczka tylnej szyby bezpiecznikiem 4. W Cordobie z lat 2003-2005 należy sprawdzić pozycje 20, 24, 25, 37 i 46, natomiast w modelach z lat 2006-2007 pozycje 20, 24, 37 i 46.

Centralny zamek

W Cordobie z lat 1993-2002 centralny zamek jest przypisany do pozycji 21. W modelach z lat 2003-2005 należy sprawdzić pozycje 32 i 50, a w modelach z lat 2006-2007 pozycję 30.

Klimatyzacja

W Cordobie z lat 1993-2002 za wentylator świeżego powietrza i klimatyzację odpowiada bezpiecznik 6 o wartości 20 A. W Cordobie z lat 2003-2005 należy sprawdzić pozycję 11 o wartości 5 A oraz bezpieczniki w komorze silnika. W modelach z lat 2006-2007 obwód klimatyzacji obejmuje pozycje 5 i 8 w skrzynce na akumulatorze.

Światła mijania

W Cordobie z lat 1993-2002 należy sprawdzić pozycje 1 i 2. W Cordobie z lat 2003-2005 światła mijania są przypisane do pozycji 6, 7, 43 i 53, a w modelach z lat 2006-2007 do pozycji 43 i 53.

Ogrzewanie tylnej szyby

W modelach z lat 1993-2002 za podgrzewane lusterka i tylną szybę odpowiada pozycja 9. W Cordobie z lat 2003-2005 oraz 2006-2007 ogrzewanie tylnej szyby jest przypisane do pozycji 47 o wartości 20 A.

Światła przeciwmgielne

W Cordobie z lat 1993-2002 światła przeciwmgielne są zabezpieczone bezpiecznikiem 10 o wartości 15 A. W modelach z lat 2003-2005 i 2006-2007 odpowiada za nie pozycja 38 o wartości 15 A.

Podgrzewane siedzenia

W modelach z lat 1993-2002 podgrzewane siedzenia są przypisane do pozycji 14 o wartości 10 A. W Cordobie z lat 2003-2007 należy sprawdzić pozycję 16 o wartości 15 A.

Sprawdzanie i wymiana bezpiecznika

Bezpieczniki chronią przed przeciążeniem układu elektrycznego samochodu. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element.

O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika. Przed wymianą bezpiecznika wyjmij kluczyk ze stacyjki, sprawdź, czy wszystko zostało wyłączone, i zawsze wymieniaj bezpieczniki o takim samym amperażu.

1. Wyłącz zapłon.
2. Wyjmij kluczyk i odczekaj 30 sekund.
3. Otwórz skrzynkę bezpieczników.
4. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
5. Wyjmij bezpiecznik plastikową pincetą.
6. Pinceta jest w środku skrzynki.
7. Sprawdź drut topikowy - pęknięty znaczy wymień.
8. Włóż nowy bezpiecznik o tej samej wartości.

Każdy amperaż ma swój kolor: 5 A - beżowy, 10 A - czerwony, 15 A - niebieski, 20 A - żółty, 25 A - biały, 30 A - zielony, 40 A - pomarańczowy.

Nie montuj bezpiecznika o większym amperażu niż przewidziany dla danego obwodu, ponieważ bezpiecznik chroni instalację elektryczną przed przeciążeniem.
