Budowa instalacji gazowych LPG: projekt, zbiornik, montaż i odbiór

Budowa instalacji gazowej LPG w domu jednorodzinnym obejmuje analizę zapotrzebowania na energię, wybór zbiornika, przygotowanie projektu, uzyskanie wymaganych zgód, przygotowanie terenu, montaż zbiornika i przewodów, wykonanie prób szczelności oraz odbiór techniczny. Instalacja zbiornika LPG to rozwiązanie, które pozwala korzystać z wygodnego ogrzewania gazowego nawet tam, gdzie nie ma dostępu do sieci gazowej.

Gaz płynny to obecnie jedno z najwygodniejszych i najbardziej efektywnych rozwiązań grzewczych dla domów oraz obiektów usługowych, które nie mają dostępu do sieci gazu ziemnego. Instalacja gazowa w domu oparta o zbiornik LPG pozwala na pełną niezależność energetyczną i całoroczne ogrzewanie nawet w najtrudniejszych warunkach pogodowych.

Czym jest instalacja gazowa LPG

Gaz płynny stanowi konkurencyjną alternatywę dla innych źródeł ogrzewania. Względy środowiskowe, komfort oraz finanse sprawiają, że coraz więcej właścicieli domów jednorodzinnych decyduje się na instalację gazową opartą na propanie.

Gaz płynny spala się czysto, nie pozostawia sadzy ani popiołu, a jego emisja CO₂ jest znacząco niższa w porównaniu do paliw stałych, co przekłada się na mniejsze obciążenie środowiska naturalnego. Tego typu systemy są niemal bezobsługowe, a ich automatyzacja pozwala na precyzyjne sterowanie temperaturą w pomieszczeniach i przygotowaniem ciepłej wody użytkowej.

W domu LPG może zasilać instalację centralnego ogrzewania, podgrzewanie wody użytkowej oraz inne urządzenia gazowe. Właściwie zaprojektowany system obejmuje zbiornik, armaturę zabezpieczającą, przewód doprowadzający gaz do budynku, instalację wewnętrzną oraz odbiorniki, takie jak kocioł gazowy.

Gaz ziemny z sieci czy LPG ze zbiornika

Pierwsza decyzja, jaką musisz podjąć, to wybór źródła paliwa: przyłącze do sieci gazowej czy zbiornik z gazem płynnym na działce. Dlatego najpierw należy sprawdzić, czy działka ma dostęp do sieci gazowej.

Gaz ziemny z sieci opłaca się, gdy sieć gazowa biegnie w pobliżu granicy działki (do 15-20 m). Ogromną zaletą ogrzewania gazem sieciowym jest to, że nie musisz fizycznie uzupełniać paliwa ani kupować go na zapas - rozliczasz się z dostawcą na podstawie miesięcznych faktur.

Gaz płynny (LPG) to alternatywne rozwiązanie dla lokalizacji, gdzie nie ma sieci gazowej. Ogrzewanie gazem płynnym wymaga zbiornika - naziemnego (łatwiejszy montaż, min. 3 m od budynku dla zbiorników do 3 m³) lub podziemnego (droższy, wymaga ochrony antykorozyjnej).

Roczne koszty ogrzewania domu o powierzchni 120 m² mogą wynosić ok. 4000-6000 zł. Roczne koszty ogrzewania LPG są nieco wyższe niż przy gazie ziemnym i wynoszą ok. 4800-7200 zł.

Koszty eksploatacji instalacji gazowej zależą od cen rynkowych gazu, dlatego warto monitorować taryfy. Warto dodać, że spalanie gazu generuje niższe emisje CO₂ niż węgiel czy olej opałowy - emisja CO₂ przy ogrzewaniu gazowym jest o 50% mniejsza niż przy węglu.

Etapy budowy instalacji LPG

Instalacja zbiornika LPG jest procesem wymagającym odpowiedniego przygotowania technicznego oraz spełnienia określonych wymogów formalnych. W praktyce realizacja inwestycji składa się z kilku kluczowych etapów:

1. analiza potrzeb inwestora i dobór systemu,
2. przygotowanie projektu instalacji gazowej,
3. uzyskanie wymaganych zgód i dokumentacji,
4. przygotowanie terenu pod zbiornik,
5. montaż zbiornika LPG i instalacji gazowej,
6. próby szczelności i uruchomienie systemu,
7. zgłoszenie instalacji i odbiór przez UDT.

Dzięki odpowiedniej organizacji prac cały proces przebiega sprawnie i bezpiecznie, a właściciel domu otrzymuje w pełni funkcjonalny system ogrzewania gazowego.

Analiza potrzeb i dobór zbiornika

Pierwszym krokiem jest dokładne określenie zapotrzebowania energetycznego budynku oraz dobranie odpowiedniego rozwiązania technicznego. Podczas analizy uwzględnia się między innymi:

• powierzchnię domu,
• zapotrzebowanie na energię cieplną,
• liczbę urządzeń gazowych w budynku,
• możliwości techniczne działki.

Na tej podstawie dobierany jest odpowiedni zbiornik na LPG do domu oraz jego pojemność. Najczęściej stosowane są zbiorniki o pojemności około 2700 litrów, które w większości domów jednorodzinnych zapewniają komfortowe ogrzewanie przez cały sezon grzewczy.

Na tym etapie podejmowana jest również decyzja, czy instalowany będzie zbiornik naziemny czy podziemny.

Zbiornik naziemny i podziemny

Na rynku dostępne są dwa podstawowe typy zbiorników: naziemne oraz podziemne. Najczęściej wybierane są zbiorniki naziemne, które są tańsze i prostsze w montażu.

Z kolei zbiorniki podziemne są praktycznie niewidoczne, ale ich instalacja wymaga większych nakładów finansowych i bardziej zaawansowanych prac ziemnych. Zbiorniki podziemne wymagają również ochrony antykorozyjnej.

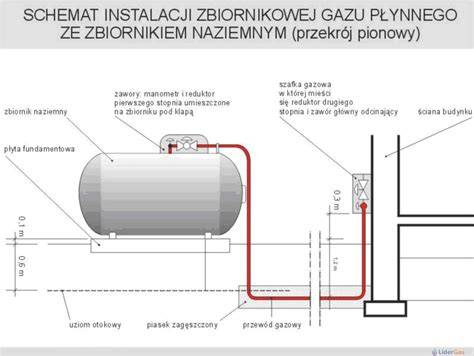

W przypadku zbiornika naziemnego wykonywana jest stabilna płyta fundamentowa lub przygotowywane jest odpowiednio utwardzone podłoże. Jeżeli inwestor decyduje się na zbiornik podziemny, konieczne jest wykonanie wykopu o odpowiednich parametrach oraz przygotowanie warstwy stabilizującej.

Prace te muszą być wykonane zgodnie z projektem instalacji oraz wymaganiami technicznymi producenta zbiornika.

Projekt instalacji gazowej LPG

Kolejnym krokiem jest przygotowanie projektu technicznego instalacji gazowej. Dokumentacja ta jest niezbędna do realizacji inwestycji oraz późniejszego odbioru instalacji.

Projekt instalacji gazowej wymaga uprawnień specjalisty - wykonuje go projektant z uprawnieniami budowlanymi w specjalności instalacyjnej.

Projekt obejmuje między innymi:

• lokalizację zbiornika na działce,
• przebieg instalacji gazowej do budynku,
• parametry techniczne instalacji,
• rozmieszczenie elementów zabezpieczających,
• przebieg rur,
• średnice przewodów,
• lokalizację kotła gazowego,
• wentylację,
• komin lub system powietrzno-spalinowy,
• rozmieszczenie urządzeń gazowych.

Projekt musi uwzględniać obowiązujące przepisy oraz minimalne odległości zbiornika od budynków, granic działki i innych obiektów infrastruktury. Dobrze przygotowany projekt pozwala uniknąć problemów podczas realizacji inwestycji oraz zapewnia bezpieczne użytkowanie instalacji.

Mapa do celów projektowych

Pierwszym krokiem w realizacji instalacji gazowej jest przygotowanie mapy przez geodetę. To podstawa do stworzenia projektu instalacji gazowej i kluczowy element całego procesu.

Jakość wykonanej mapy bezpośrednio wpływa na późniejszą realizację projektu. Błędy na tym etapie mogą skutkować znacznymi opóźnieniami, szczególnie jeśli mapa nie uwzględnia wszystkich elementów znajdujących się pod ziemią.

Dodatkowe trudności mogą pojawić się, gdy teren inwestycji jest objęty ochroną konserwatora zabytków lub wymaga uzgodnień z instytucjami takimi jak PKP czy Wody Polskie.

Formalności i wymagania prawne

Zanim rozpocznie się montaż instalacji gazowej, należy zadbać o niezbędne formalności. Ten etap ma ogromne znaczenie dla legalności oraz bezpieczeństwa całego przedsięwzięcia.

Każda instalacja gazowa zasilana gazem płynnym wymaga przygotowania projektu technicznego, który powinien zostać opracowany przez uprawnionego projektanta. Dokumentacja taka uwzględnia zarówno lokalizację zbiornika, przyłącza oraz instalacje wewnątrz budynku.

Instalacja gazowa w domu jednorodzinnym musi być wykonana zgodnie z obowiązującymi przepisami prawa budowlanego oraz normami. Jeśli powstaje w ramach nowej inwestycji budowlanej, niezbędne jest uzyskanie pozwolenia na budowę, które powinno obejmować także projekt instalacji gazowej.

W sytuacji, gdy mamy do czynienia z modernizacją lub remontem formalności są uproszczone - wystarczy zgłoszenie robót budowlanych do właściwego urzędu.

W świetle obowiązujących przepisów instalacje gazowe zasilane gazem płynnym, w których wykorzystywany jest pojedynczy zbiornik o pojemności nieprzekraczającej 7 m³, nie wymagają uzyskania pozwolenia na budowę. W takim przypadku wystarczające jest dokonanie zgłoszenia budowlanego we właściwym urzędzie.

Przygotowanie terenu pod zbiornik

Po uzyskaniu wszystkich niezbędnych zgód można przystąpić do prac ziemnych. Koszt robót ziemnych zależy od lokalizacji i trudności terenu, ale zazwyczaj wynosi od 600 do 1800 zł.

Wykopy muszą być zgodne z projektem i zachowywać minimalne wymagane odległości od budynków i innych instalacji. Precyzja na tym etapie przekłada się bezpośrednio na bezpieczeństwo całej instalacji.

Na początku przeprowadza się prace ziemne i przygotowuje teren pod zbiornik - naziemny lub podziemny - zgodnie z wymaganiami technicznymi.

Montaż zbiornika LPG

Po przygotowaniu terenu następuje właściwy montaż zbiornika LPG. Zbiornik transportowany jest na miejsce inwestycji i ustawiany w przygotowanej lokalizacji przy użyciu specjalistycznego sprzętu.

Podczas montażu instalowane są także elementy armatury technicznej, takie jak:

• zawory bezpieczeństwa,
• reduktory ciśnienia,
• układ przyłączeniowy.

Następnie wykonywane jest połączenie zbiornika z instalacją gazową prowadzącą do budynku. Kompletny system może wykorzystywać zbiornik LPG do ogrzewania domu oraz innych urządzeń gazowych w budynku.

Montaż zazwyczaj trwa jeden dzień. Profesjonalne firmy dokładają wszelkich starań, aby dotrzymać tego terminu, co znacząco minimalizuje niedogodności dla inwestora.

Przewód gazowy od zbiornika do budynku

Kolejny etap to wykonanie przyłącza gazowego oraz instalacji wewnętrznej w budynku, prowadzącej do urządzeń grzewczych. System obejmuje między innymi przewód gazowy od zbiornika do budynku, instalację gazową wewnątrz domu oraz podłączenie kotła gazowego lub innych urządzeń.

Wszystkie elementy instalacji muszą być wykonane zgodnie z obowiązującymi normami technicznymi oraz zasadami bezpieczeństwa. Profesjonalnie wykonana instalacja zapewnia bezawaryjne działanie systemu przez wiele lat.

Instalacja gazowa wewnątrz budynku

Rury gazowe muszą być wykonane z materiałów odpornych na korozję. Główne piony i poziomy instalacji gazowej wewnątrz budynku wykonuje się ze sztywnych rur stalowych czarnych bez szwu lub rur miedzianych.

Z kolei do bezpiecznego i elastycznego podłączenia samych odbiorników gazu, takich jak kocioł czy kuchenka, wykorzystuje się giętkie przewody.

Rury można prowadzić w bruzdach ściennych lub na powierzchni ścian, ale z kluczowym zastrzeżeniem: połączenia, kurki i punkty kontrolne nie mogą być trwale zamurowane - muszą pozostać łatwo dostępne.

Instalatorzy rozprowadzają całą sieć zgodnie z zatwierdzonym projektem, zachowując bezpieczną odległość (co najmniej kilka centymetrów odstępu przy prowadzeniu równoległym) od instalacji elektrycznej oraz przewodów centralnego ogrzewania.

Nowoczesne sposoby łączenia rur

We współczesnych instalacjach gazowych, mamy do dyspozycji wiele rozwiązań, zapewniających szczelność i trwałość. Bardzo popularne stają się systemy wykorzystujące złączki zaprasowywane.

Dzięki temu nie ma już konieczności spawania czy lutowania instalacji gazowych. Połączenia zaprasowywane, są bardzo szczelne i szybkie w montażu.

Do uszczelnienia połączeń gwintowanych wykorzystuje się nić lub taśmę teflonową. Instalatorom i użytkownikom, sen z oczu spędzały nieszczelności instalacji gazowych, wywoływane wibracjami.

Obecnie bezpieczne połączenie zapewniają przewody elastyczne, a także rury faliście giętkie czy elastyczne rozciągliwe przewody metalowe. Dzięki zastosowaniu takich rozwiązań, maleje liczba połączeń w instalacji, a co za tym idzie zwiększa się bezpieczeństwo użytkowania i trwałość.

Kotłownia LPG

Kotły gazowe z zamkniętą komorą spalania wymagają kubatury minimum 6,0 m³. Pomieszczenie musi mieć odpowiednią wysokość (min. 2,2 m), doprowadzenie powietrza i sprawną wentylację grawitacyjną.

Kocioł wymaga też budowy komina lub systemu powietrzno-spalinowego dostosowanego do typu kotła. Przy ogrzewaniu gazem płynnym kotłownia musi znajdować się powyżej poziomu terenu, ponieważ gaz LPG jest cięższy od powietrza i gromadzi się przy podłodze.

Dobór kotła i systemu ogrzewania

Decyzję o tym, czy gazowe ogrzewanie będzie jedynym źródłem ciepła czy elementem większego systemu, trzeba podjąć już na etapie projektu.

Klasyczne ogrzewanie gazowe

Klasyczne ogrzewanie gazowe domu to kocioł kondensacyjny zasilający grzejniki lub ogrzewanie podłogowe. Zalety: prosta obsługa, dojrzała technologia, sprawność 95-98%.

To odpowiednie ogrzewanie dla prywatnych inwestorów ceniących przewidywalność i niższe koszty początkowe.

Układ hybrydowy

Ogrzewanie hybrydowe oznacza, że kocioł gazowy współpracuje z pompą ciepła, fotowoltaiką i automatyką. Kocioł przejmuje rolę źródła szczytowego przy dużych mrozach, a pompa ciepła pracuje w łagodniejszych warunkach.

Takie układy hybrydowe pozwalają korzystać z odnawialnych źródeł energii i minimalizować emisję dwutlenku węgla. Obecnie projektuje się instalacje kompleksowo, uwzględniając od razu wszystkie współpracujące systemy, takie jak pompa ciepła, rekuperacja czy systemy solarne.

Coraz częściej przewiduje się także możliwość przyszłej rozbudowy o dodatkowe elementy, na przykład klimatyzację z funkcją grzania. Takie podejście pozwala na stworzenie spójnego, zintegrowanego systemu grzewczego i chłodzącego, który zwiększa komfort użytkowania i efektywność energetyczną.

Moc kotła kondensacyjnego i/lub pompy ciepła powinna wynikać z obliczonego zapotrzebowania na ciepło budynku, a nie z szacunków „na oko”. Dla dobrze ocieplonego domu 120-150 m² to zwykle 10-20 kW.

Kocioł jednofunkcyjny i dwufunkcyjny

Kotły gazowe dzielą się na jednofunkcyjne i dwufunkcyjne - a w obrębie tych kategorii mogą być wiszące lub stojące.

Kocioł jednofunkcyjny obsługuje wyłącznie centralne ogrzewanie i wymaga osobnego zasobnika do ciepłej wody użytkowej. Sprawdza się w domach z kilkoma łazienkami i dużym zapotrzebowaniem na ciepłą wodę.

Kocioł dwufunkcyjny łączy funkcję ogrzewania z funkcją podgrzewu wody użytkowej. Oszczędza miejsce, ale przy dużym poborze ciepłej wody może nie zapewniać optymalnego komfortu.

Warto wybrać ogrzewanie gazowe oparte na technologii kondensacyjnej. Kocioł gazowy kondensacyjny to dziś standard - odzyskuje ciepło z pary wodnej zawartej w spalinach, osiągając sprawność powyżej 100% w ujęciu dolnej wartości opałowej.

Charakteryzują się najwyższą sprawnością przy ogrzewaniu i doskonale współpracują z ogrzewaniem podłogowym. Przy wyborze kotła uwzględnij sposób przygotowania ciepłej wody, dostępność miejsca w kotłowni oraz możliwość współpracy z pompą ciepła.

Wykonawca i wymagane uprawnienia

Domowe instalacje gazowe są obwarowane rygorystycznymi przepisami. Montaż instalacji gazowej musi być wykonany przez uprawnioną firmę.

Instalacja gazowa musi być wykonana przez osobę z odpowiednimi uprawnieniami. Samodzielne wykonanie „systemem gospodarczym” jest nielegalne i - przede wszystkim - niebezpieczne.

Wymagane uprawnienia obejmują:

• projektant - uprawnienia budowlane w specjalności instalacyjnej (sanitarnej),
• instalator - uprawnienia eksploatacyjne „E” w zakresie eksploatacji gazowych urządzeń i instalacji energetycznych,
• kierownik budowy - prowadzi dziennik budowy, nadzoruje odbiory częściowe i próbę szczelności.

Przed podpisaniem umowy poproś wykonawcę o kopie ważnych uprawnień. Wykonawca z odpowiednimi uprawnieniami to gwarancja bezpieczeństwa i zgodności z przepisami.

Próba szczelności i odbiór instalacji

Po ich podłączeniu przeprowadza się próbę szczelności, aby upewnić się, że system działa bezpiecznie. Przed uruchomieniem instalacji konieczne jest przeprowadzenie testów technicznych, które potwierdzają prawidłowe wykonanie systemu.

Najważniejszym elementem jest próba szczelności instalacji gazowej. Podczas testu sprawdzane jest, czy wszystkie połączenia instalacji są szczelne i czy system spełnia wymagania bezpieczeństwa.

Główna próba szczelności instalacji gazowej: przeprowadza ją wykonawca w obecności kierownika budowy (czasem również przedstawiciela dostawcy gazu), stosuje się odpowiednie ciśnienie próbne zgodne z normami, próba szczelności instalacji gazowej jest obowiązkowa przed odbiorem - musi zostać sporządzony pisemny protokół.

Opinia kominiarska potwierdza drożność i prawidłowe wykonanie przewodów kominowych i wentylacyjnych. Bez niej gazownia nie uruchomi dostaw.

Ostatnim krokiem jest odbiór techniczny wykonany przez uprawnionego inspektora. Odbiór instalacji gazowej kończy się w momencie, gdy wszystkie protokoły są podpisane.

Odbiór przez Urząd Dozoru Technicznego

Domowy zbiornik LPG podlega nadzorowi Urzędu Dozoru Technicznego. Oznacza to, że instalacja musi zostać zgłoszona do UDT i przejść odpowiedni odbiór techniczny.

Podczas odbioru sprawdzane są między innymi:

• dokumentacja techniczna instalacji,
• prawidłowość montażu zbiornika,
• zgodność instalacji z projektem,
• stan techniczny elementów bezpieczeństwa.

Po zakończeniu montażu geodeta przeprowadza pomiary powykonawcze i sporządza dokumentację niezbędną do odbiorów. W przypadku zbiorników podziemnych konieczna jest również rejestracja w Urzędzie Dozoru Technicznego (UDT).

Zbiorniki naziemne nie wymagają rejestracji w UDT. Po pozytywnym odbiorze instalacja może zostać oficjalnie uruchomiona i rozpocząć normalną pracę.

Pierwsze uruchomienie i tankowanie

Pierwsze uruchomienie kotła przeprowadza autoryzowany serwisant - ustawia parametry pracy, sprawdza ciąg kominowy, kalibruje automatykę.

Ostatnim krokiem jest pierwsze tankowanie gazu. Może być wykonane do pełna lub w dowolnej ilości, w zależności od pojemności zbiornika i potrzeb inwestora.

Dopiero po zakończeniu wszystkich formalności i testów możliwe jest napełnienie zbiornika i rozpoczęcie eksploatacji.

Koszt budowy instalacji LPG

Odpowiedź nie jest jednoznaczna, ponieważ na cenę wpływa wiele czynników. Przede wszystkim należy uwzględnić koszt zbiornika lub jego dzierżawy, długość przyłącza gazowego, zakres robót ziemnych, a także cenę urządzeń grzewczych i ich instalacji.

Cena instalacji gazowej zasilanej gazem płynnym różni się w zależności od lokalizacji budynku. Ostateczny koszt ustalany jest indywidualnie i zależy m.in. od typu zbiornika (naziemny lub podziemny) czy długości sieci.

Łączny koszt instalacji gazowej - obejmujący projekt instalacji zewnętrznej z opinią ppoż., projekt instalacji wewnętrznej, montaż zbiornika, płytę fundamentową, zewnętrzną sieć gazową, reduktory, szafkę gazową oraz inne niezbędne prace instalacyjne - to wydatek rzędu około 15 000 zł brutto (dla zbiornika naziemnego o pojemności 2700 l).

Do podanej kwoty należy jeszcze dodać wydatki poniesione na zakup urządzeń grzewczych. Cały proces instalacji gazowej zwykle trwa około 3 miesięcy, a jego koszt zależy od rodzaju instalacji i warunków lokalnych.

Bezpieczeństwo użytkowania instalacji LPG

Prawidłowo zaprojektowana i serwisowana domowa instalacja gazowa jest bezpieczna, ale wymaga przestrzegania kilku żelaznych zasad.

Regularne przeglądy techniczne - przeglądy instalacji gazowej powinny być przeprowadzane co najmniej raz w roku. Coroczna kontrola przewodów kominowych przez kominiarza z odpowiednimi uprawnieniami.

Każde urządzenie gazowe musi być w dobrym stanie technicznym. Nie wolno samodzielnie przerabiać urządzeń ani połączeń, zabudowywać odbiorników gazu bez projektu, zasłaniać kratek wentylacyjnych ani blokować dostępu do zaworów.

Sygnały ostrzegawcze

• Wyczuwalny zapach gazu - może to świadczyć o nieszczelności instalacji lub uszkodzeniu przewodów gazowych.
• Żółty płomień zamiast niebieskiego - wskazuje na niepełne spalanie gazu, co może oznaczać problemy z dopływem powietrza, zabrudzenie palnika lub awarię urządzenia.
• Zawilgocone ściany przy kominie - mogą świadczyć o niedrożności przewodów kominowych lub niewłaściwej wentylacji, co zagraża bezpieczeństwu użytkowania kotła.

W przypadku wyczucia zapachu gazu należy natychmiast opuścić pomieszczenie, nie włączać żadnych urządzeń elektrycznych i wezwać pogotowie gazowe.

Dokumentacja powykonawcza

Każdy zakład na zamontowaną instalację musi wydać stosowną dokumentację, w której powinny być wyszczególnione komponenty oraz ich legalizacje i dopuszczenie do użytku.

Po zakończeniu montażu geodeta przeprowadza pomiary powykonawcze i sporządza dokumentację niezbędną do odbiorów. Dokumentacja techniczna instalacji jest jednym z elementów sprawdzanych podczas odbioru.

Wskazane jest, żeby całość została objęta minimum roczną gwarancją.

Najczęstsze błędy podczas budowy instalacji LPG

Najczęstsze problemy wynikają z braku projektu, niewłaściwego przygotowania terenu, nieprawidłowego montażu przewodów oraz pominięcia prób szczelności i odbiorów technicznych.

• montaż zbiornika w lokalizacji niezgodnej z projektem,
• niezachowanie wymaganych odległości od budynków i innych instalacji,
• brak stabilnego fundamentu lub prawidłowo przygotowanego wykopu,
• niewłaściwy dobór elementów armatury,
• brak dokumentacji powykonawczej,
• pominięcie próby szczelności,
• samodzielne przeróbki instalacji,
• brak okresowych przeglądów technicznych.

Nieprawidłowe wykonanie instalacji może prowadzić do poważnych zagrożeń, dlatego warto powierzyć ten etap doświadczonym specjalistom.

Instalacja LPG w samochodzie

Instalacja gazowa w samochodzie nie ma jednej, sztywno określonej budowy. W zależności od specyfikacji samochodu, a konkretnie silnika, może się składać z większej bądź mniejsze ilości elementów.

W wersji podstawowej instalacja zawiera zbiornik na gaz LPG, wlew gazu LPG, wielozawór, reduktor gazu LPG, wtryskiwacze, sterownik cyfrowy, przełącznik benzyna-gaz, filtry fazy lotnej oraz płynnej i sensor ciśnienia gazu.

Zbiornik samochodowy

Zbiornik może być toroidalny montowany w miejscu koła zapasowego dzięki czemu można zachować całe dostępne miejsce w bagażniku. Pojemność takiego zbiornika wynosi od 28 do około 39 litrów gazu.

Drugą możliwością jest zbiornik w kształcie walca - również montowany w bagażniku. Pojemność tego typu zbiorników osiąga nawet 120 litrów.

Trzecią opcją jest zbiornik montowany pod samochodem - tego typu zbiorniki są dopasowywanie indywidualnie do każdego typu samochodu oraz preferencji klienta.

Podstawowe elementy samochodowej instalacji LPG

Wlew gazu LPG służy do napełniania zbiornika. Wlewy mogą być montowane w różnych miejscach, a najpopularniejsze miejsca to klapka wlewu benzyny oraz zderzak.

Wielozawór łączy ze sobą kilka zaworów. Jest to zespół zaworów zapewniający prawidłowe i bezpieczne użytkowanie instalacji. Odpowiada za niedopuszczenie do przepełnienia zbiornika i umożliwienie przepływu paliwa w kierunku silnika.

Reduktor odpowiada za przejście gazu ze stanu ciekłego w stan gazowy. W tym celu paliwo jest ogrzewane przez gorący płyn z układu chłodzenia silnika.

Wtryskiwacze zapewniają silnikowi odpowiednią do aktualnego zapotrzebowania dawkę paliwa. Sterownik cyfrowy steruje działaniem całej instalacji gazowej, koryguje skład mieszanki, odczytuje dane z czujników i podgrzewa wtryskiwacze.

Przełącznik benzyna-gaz jest przełącznikiem paliwa. Najnowsze, cyfrowe przełączniki spełniają szereg funkcji od wyboru i sygnalizacji optycznej oraz akustycznej trybu pracy po wskazywanie poziomu gazu.

Filtry fazy lotnej oraz płynnej są odpowiedzialne za usuwanie zanieczyszczeń z paliwa. Sensor ciśnienia gazu, nazywany także czujnikiem podciśnienia, odpowiada za utrzymanie odpowiedniego ciśnienia paliwa.

Generacje samochodowych instalacji LPG

I generacja LPG

W tych systemach gaz w fazie ciekłej ze zbiornika gazu poprzez wielozawór dostaje się do nowoczesnego reduktora-parownika. Po odparowaniu (przejściu do fazy lotnej) gaz dostaje się poprzez ręczny stałowartościowy regulator dawki gazu (register) do miksera.

Powstała w mikserze mieszanka powietrzno-gazowa dostaje się do kolektora ssącego skąd poprzez zawory ssące dostaje się do cylindra. Systemy te są stosowane w pojazdach nie wyposażonych w sondę Lambda i katalizator- głównie pojazdy gaźnikowe.

II generacja LPG

W tych systemach gaz w fazie ciekłej ze zbiornika gazu poprzez wielozawór dostaje się do nowoczesnego reduktora-parownika. Po odparowaniu (przejściu do fazy lotnej) gaz dostaje się poprzez regulator dawki gazu (attuator) do miksera.

Sterowanie ilością podawanego gazu odbywa się za pomocą elektronicznego układu sterującego który decyduje o składzie mieszanki powietrzno-gazowej na podstawie odczytu oryginalnych czujników znajdujących się na silniku.

Systemy te są stosowane w pojazdach wyposażonych w sondę Lambda i katalizator. W pojazdach tych nie wolno stosować systemów I generacji ponieważ grozi to uszkodzeniem katalizatora.

III generacja LPG

Instalacje tej klasy przeznaczone są do instalowania w samochodach z wielopunktowym wtryskiem paliwa. W rozwiązaniu tym mieszanka paliwowo-powietrzna powstaje tuż przed zaworem ssącym.

Podstawowym wyznacznikiem instalacji gazowych do wtrysku wielopunktowego jest zachowanie zbliżonego do oryginalnego, miejsca powstawania mieszanki gazowo-powietrznej.

Ponadto gaz powinien być podawany przez wtryskiwać o podobnej charakterystyce do wtryskiwacza benzyny.

IV generacja LPG - VSI

Sekwencyjny wtrysk fazy lotnej LPG, VSI, zapewnia własności jazdy porównywalne z zasilaniem benzynowym czyli zgodne z założeniami producenta pojazdu.

Gaz płynny doprowadzony jest do reduktora za pośrednictwem zintegrowanego z nim elektrozaworu gazowego. Po zredukowaniu ciśnienia gazu i przejściu w fazę lotną gaz trafia do modułu filtrującego.

Moduł ten odpowiedzialny jest za dokładne oczyszczenie gazu z cząstek stałych. Wstępne oczyszczanie gazu odbyło się w elektrozaworze. Dodatkowo moduł ten wyposażony jest w czujnik ciśnienia gazu i czujnik temperatury gazu.

Po wyjściu z modułu sterującego pod stałym nadciśnieniem 2 barów gaz dostaje się do listwy z osadzonymi wtryskiwaczami. Z wtryskiwaczy kontrolowanych przez sterownik gaz doprowadzany jest w bezpośrednie pobliże zaworów dolotowych.

Dawka gazu dla każdego cylindra determinowana jest przez kontroler wtrysku benzynowego. Dlatego też nie ma potrzeby stosowania emulatorów systemu OBD, a parametry pracy silnika są bardzo zbliżone do zasilania benzynowego w całym zakresie obrotowym.

W przypadku systemu VSI nie ma odczuwalnej różnicy pomiędzy zasilaniem gazowym i benzynowym, samochód nie wymaga szczególnej opieki poza okresową wymianą filtra gazowego, nie ma ryzyka cofnięcia się płomienia w układzie dolotowym, a strata mocy rzędu 2% przy zasilaniu gazowym jest praktycznie nieodczuwalna dla użytkownika.

Przyspieszenie pojazdu zbliżone jest do zasilania benzynowego, emisja szkodliwych dla zdrowia składników spalin jest wyraźnie mniejsza, a system poinformuje Cię o wyczerpaniu gazu i przełączy zasilanie na benzynowe.

Dobór generacji instalacji LPG w samochodzie

Do silników o układzie wtrysku typu gaźnik lub wtrysk jednopunktowy wystarczą instalacje I lub II generacji tzw. mikserowe.

Do układów zaopatrzonych w wtrysk wielopunktowy stosuje się instalacje III generacji lub IV tzw. sekwencyjne, pozwalające na dokładniejsze i tym samym precyzyjniejsze wysterowanie układu zasilania gazem silnika.

Podział na generacje LPG dzieli instalacje ze względu na sposób sterowania dawką paliwa. Nie występuje tzw. piąta generacja.

Do starszych silników o zasilaniu np. poprzez gaźnikowe zasilanie paliwem nie ma sensu stosować sekwencyjnej instalacji. W niektórych przypadkach jest to wręcz niemożliwe.

Elementy montażu samochodowej instalacji LPG

Pierwszą rzeczą jaką należy dokonać przed montażem instalacji, jest odpowiedni dobór komponentów takich jak instalacja wraz z komputerem, wtryskiwacze, węże oraz przewody, butla wraz z zaworem, filtry i opaski.

Profesjonalny montaż oraz regulacja powinny odbywać się w zakładzie z odpowiednim zapleczem technicznym tj. stanowiskiem montażu, narzędziami oraz komputerem do wstępnej regulacji, regulacji podczas próby drogowej wraz z interfejsem OBD lub RS232 oraz analizatorem spalin.

Montaż instalacji gazowej należy rozpocząć od odłączenia akumulatora i instalacji butli na paliwo LPG.

Częstym błędem przy osadzaniu zbiornika jest nieodpowiednie umieszczenie zaworu, który prawidłowo powinien znajdować się w tylnej części tzn. zwrócony do tyłu pojazdu.

Rurka doprowadzająca gaz powinna być zamontowana do podłogi pojazdu od jej zewnętrznej strony w sposób bardzo staranny. Należy zwrócić uwagę na jej zabezpieczenie przed uszkodzeniami mechanicznymi oraz wpływem nadmiernej ciepłoty od układu wydechowego.

Zbyt mała średnica może doprowadzić do nagłych spadków ciśnienia podczas przyśpieszania, co może doprowadzić do szarpnięć, wyłączenia instalacji, a co za tym idzie przełączenia na benzynę, lub nawet zatrzymania silnika.

Reduktor powinien znajdować się w miejscu łatwo dostępnym, ze względu na późniejsze wymiany filtra fazy lotnej oraz regulacje lub też jego późniejszą wymianę.

Zwykle jest on ogrzewany poprzez płyn chłodniczy. W przypadku nieprawidłowego podłączenia węży lub ustawienia za niskiej temperatury przy której instalacja gazowa zostanie uruchomiona, może nastąpić zamarznięcie reduktora oraz nieprawidłowa jego praca.

Regulacja i serwis instalacji LPG

Najważniejszą kwestią w instalacjach gazowych jest prawidłowe ich wysterowanie. Sterowanie całą instalacją w instalacjach II, III i IV generacji, odbywa się za pomocą jednostki sterującej tzn. komputera.

Instalacje I generacji nie posiadały tego urządzenia i były ustawiane w sposób mechaniczny, za pomocą śrub regulacyjnych, mieszczących się w parowniku, oraz śruby na wężu dostarczania paliwa do miksera.

Najnowsze generacje czyli generacje sekwencyjne, posiadają bardzo dużo parametrów, które można ustawić, dostosowując działanie instalacji do danego silnika.

W panelu sterującym dobieramy takie parametry jak ilość cylindrów, poszczególne ich dawkowanie, sygnał z czujnika temperatury, sąd lambda, obroty jednostki napędowej, typ jednostki, rodzaje zamontowanych wtryskiwaczy gazowych oraz ich oporność, ciśnienie robocze gazu i ciśnienie przy jakim pojazd zostanie przełączony na benzynę.

Program komputerowy dostosowany do danej instalacji gazowej posiada opcję adaptacji. Funkcja ta pozwala automatycznie dobrać wstępne parametry i ustawić instalację gazową dla danego pojazdu.

Instalacje gazowe wyposażone są w filtry gazu. Powinny być one wymieniane zgodnie z zaleceniami producenta. Zwykle wymiany przewiduje się co dziesięć lub piętnaście tysięcy kilometrów.

Po zamontowaniu instalacji gazowej, pojazd powinien zostać poddany badaniu, przy użyciu analizatora spalin i spełniać wymagane normy określonych parametrów gazów absorbowanych przez pracującą jednostkę spalinową.

tags: #budowa #instalacji #gazowych #lpg
