Chłodnica Ursus C-360 odgrywa kluczową rolę w utrzymaniu prawidłowej temperatury pracy silnika. Jej zadaniem jest odprowadzanie nadmiaru ciepła z cieczy chłodzącej, która krąży w układzie chłodzenia silnika. Dzięki temu zapobiega przegrzewaniu się jednostki napędowej, co mogłoby prowadzić do uszkodzeń tłoków, uszczelek, głowicy lub innych istotnych podzespołów.
W Ursusie C-360 zastosowano chłodzenie cieczą z obiegiem wymuszonym przez pompę wody. Chłodnica odpowiada za wymianę ciepła pomiędzy cieczą a otoczeniem, natomiast wentylator wspomaga jej działanie w trudniejszych warunkach.
Chłodnica wody Ursus C-360 - najważniejsze dane
Chłodnica wody Ursus C-360 50613030 4-rzędowa pełni kluczową rolę w systemach chłodzenia silników. Jej głównym zadaniem jest zapewnienie optymalnych warunków pracy maszyn, poprzez skuteczne odprowadzanie ciepła z silnika i zapobieganie jego przegrzewaniu, co jest kluczowe dla utrzymania wysokiej wydajności i długowieczności urządzeń.
| Parametr | Wartość |
|---|---|
| Symbol | 2.00.03.079 |
| Zastosowanie | Chłodnica wody Ursus C-360 50613030 |
| Liczba rzędów | 4 |
| Materiał | miedź |
| Wymiar zewnętrzny | 445 x 520 mm |
| Grubość | 80 mm (95 mm z obudową) |
| Średnica wewnętrzna króćców | 28 mm |
| Średnica zewnętrzna pod korek | 55 mm |
| Wymiar wewnętrzny po lamelkach | 380 x 380 mm |
| Gwinty montażowe pionowe | M10 |
| Gwinty montażowe poziome | M6 |
| Długość węża | 77 cm |
Parametry chłodnicy w Ursusie C-360 są dostosowane do chłodzenia czterocylindrowego silnika wysokoprężnego o pojemności 3120 cm³. Typowa chłodnica może być miedziano-mosiężna lub aluminiowa, zależnie od wersji.
Podstawowe dane techniczne chłodnicy Ursus C-360 obejmują wysokość całkowitą ok. 540-560 mm, szerokość ok. 440-460 mm oraz głębokość ok. 120-140 mm. Pojemność cieczy chłodzącej wynosi ok. 10 litrów dla całego układu, a zamontowany korek ciśnieniowy ma wartość 0,5-0,7 bara.
Jak działa układ chłodzenia Ursusa C-360?
Układ chłodzenia do Ursusa C-360 to system odpowiedzialny za utrzymanie odpowiedniej temperatury pracy silnika. Jego zadaniem jest odprowadzanie nadmiaru ciepła powstającego w procesie spalania oraz stabilizowanie warunków eksploatacji jednostki napędowej.
Dzięki temu silnik pracuje wydajnie, nie ulega przegrzewaniu i zachowuje pełną sprawność w każdych warunkach. W konstrukcji C-360 zastosowano chłodzenie cieczą z obiegiem wymuszonym przez pompę wody.
Działanie chłodnicy polega na odbieraniu gorącej cieczy chłodzącej z silnika, oddawaniu ciepła do otoczenia przez żeberka chłodzące oraz powrocie schłodzonej cieczy z powrotem do silnika.
W Ursusie C-360 chłodnica współpracuje z wentylatorem mechanicznym napędzanym paskiem klinowym. Wentylator wspomaga chłodnicę, szczególnie przy dużym obciążeniu.
Elementy układu chłodzenia C-360
Kompletny układ chłodzenia do Ursusa C-360 składa się z wielu podzespołów współpracujących ze sobą, aby zapewnić stabilną pracę silnika. Wśród podstawowych elementów należy wymienić:
- chłodnicę - odpowiada za wymianę ciepła i obniżanie temperatury cieczy krążącej w obiegu;
- pompę wody - wymusza przepływ cieczy chłodzącej przez układ i zapewnia jej cyrkulację;
- termostat - kontroluje przepływ płynu, stabilizując temperaturę pracy silnika;
- wentylator - wspiera chłodnicę w procesie oddawania ciepła do otoczenia;
- przewody i rury gumowe - transportują płyn między poszczególnymi częściami układu;
- czujnik temperatury - przekazuje informację o aktualnym stanie jednostki;
- uszczelki i elementy montażowe - gwarantują szczelność systemu oraz właściwe ciśnienie.
Każdy element układu chłodzenia w Ursusie C-360 ma swoje konkretne zadanie, a ich współpraca zapewnia niezawodną pracę silnika. Pompa wody wymusza obieg cieczy i dzięki temu zapobiega lokalnym przegrzaniom, które mogłyby prowadzić do awarii uszczelnień czy pęknięcia głowicy.
Termostat kontroluje przepływ płynu w zależności od temperatury, co z kolei umożliwia szybkie nagrzanie silnika po uruchomieniu i utrzymanie go w odpowiednich warunkach podczas pracy. Przewody i rury gumowe transportują ciecz pomiędzy poszczególnymi częściami.
Sprawność każdego podzespołu jest istotna, bowiem uszkodzenie choćby jednego prowadzi do zaburzenia działania całego układu. Niesprawność któregoś z podzespołów prowadzi do zakłócenia całego procesu chłodzenia.
Termostat w Ursusie C-360
Termostat w Ursusie C-360 kontroluje obieg cieczy chłodzącej. Gdy silnik jest zimny, termostat pozostaje zamknięty, kierując płyn chłodzący tylko przez tzw. mały obieg, omijający chłodnicę.
Po osiągnięciu temperatury roboczej termostat otwiera się i umożliwia przepływ cieczy przez chłodnicę. Dobór termostatu powinien uwzględniać temperaturę otwarcia, średnicę zewnętrzną oraz rodzaj konstrukcji.
- Temperatura otwarcia: zalecana 75°C lub 80°C.
- Średnica zewnętrzna: najczęściej 54 mm, pasujący do obudowy w C-360.
- Rodzaj: termostat z zaworem wahadłowym, tradycyjny mechaniczny.
Warto również sprawdzić, czy obudowa termostatu nie jest uszkodzona lub skorodowana, oraz czy sam termostat otwiera się płynnie i przy właściwej temperaturze. Można przetestować go w gorącej wodzie.
Stosowanie odpowiedniego termostatu pozwala szybciej osiągnąć temperaturę roboczą, ogranicza zużycie silnika i poprawia efektywność spalania. Ważnym elementem układu jest termostat, który reguluje przepływ płynu, a tym samym utrzymuje odpowiednią temperaturę.
Czujnik temperatury cieczy chłodzącej
Czujnik temperatury wody w Ursusie C-360 monitoruje temperaturę cieczy chłodzącej w układzie chłodzenia silnika. Informacja z czujnika przekazywana jest do wskaźnika na desce rozdzielczej, dzięki czemu operator może kontrolować temperaturę pracy silnika w czasie rzeczywistym.
- pozwala wcześnie wykryć przegrzewanie się silnika;
- pomaga utrzymać optymalną temperaturę pracy, ok. 75-85°C;
- może być elementem układu sterującego, choć w C-360 stosowany jest wentylator mechaniczny.
Typowy czujnik temperatury w Ursusie C-360 to czujnik rezystancyjny, termistor, z gwintem M14x1,5 lub M16x1,5. Awaria czujnika uniemożliwia prawidłową kontrolę pracy silnika.

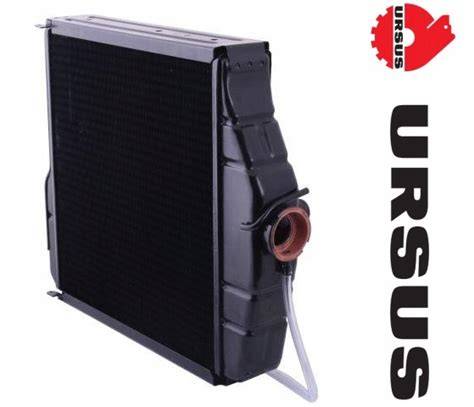

Materiał i konstrukcja chłodnicy
Oryginalne chłodnice wody Ursus to rozwiązanie dla rolników szukających jakości przy zachowaniu przystępnej ceny. Chłodnice Ursus mają dodatkowe usztywnienia konstrukcji, podwójne lutowanie oraz rdzeń wykonany w 100% z miedzi.
Rdzeń chłodnicy wykonany w 100% z miedzi, konstrukcja chłodnicy usztywniona dodatkowymi wzmocnieniami oraz podwójne lutowanie zwiększają trwałość elementu.
W celu zapewnienia lepszego chłodzenia zastosowano większą ilość kanałów wodnych oraz płytek. W opisywanej chłodnicy liczba płytek wynosi 140, a liczba kanałów 163.
| Cecha konstrukcyjna | Znaczenie |
|---|---|
| Rdzeń wykonany w 100% z miedzi | Dłuższa żywotność i skuteczna wymiana ciepła |
| Podwójne lutowanie | Wzmocnienie połączeń i ograniczenie ryzyka nieszczelności |
| Dodatkowe usztywnienia | Większa odporność konstrukcji |
| 140 płytek | Zwiększona powierzchnia wymiany ciepła |
| 163 kanały | Sprawniejszy przepływ cieczy chłodzącej |
| 4 rzędy | Budowa rdzenia chłodnicy |
Objawy niesprawnej chłodnicy i układu chłodzenia
Regularna kontrola układu chłodzenia pozwala zapobiegać awariom, które mogłyby doprowadzić do poważnych uszkodzeń silnika. Szczelność przewodów, prawidłowe działanie pompy i sprawny termostat mają kluczowe znaczenie, bowiem nawet niewielka nieszczelność może skutkować przegrzewaniem.
Nieszczelność chłodnicy lub przewodów może prowadzić do wycieku płynu, spadku ciśnienia i pogorszenia skuteczności chłodzenia. Uszkodzona pompa wody zaburza cyrkulację cieczy, a niesprawny termostat może powodować zbyt wolne nagrzewanie silnika albo przegrzewanie podczas pracy.
Uszkodzenie wentylatora obniża efektywność całego systemu. Nieszczelna uszczelka pokrywy termostatu powoduje wycieki i spadek ciśnienia płynu, natomiast uszczelka pompy wody chroni połączenia przed nieszczelnością.
Części układu chłodzenia najczęściej wymagające wymiany
Układ chłodzenia w Ursusie C-360 pracuje w trudnych warunkach, dlatego niektóre jego elementy ulegają szybszemu zużyciu i wymagają regularnej kontroli. Do najczęściej wymienianych części należą:
- kranik spustowy chłodnicy C-360 - umożliwia spuszczenie płynu chłodniczego, a jego nieszczelność może prowadzić do wycieków;
- czujnik temperatury - odpowiada za monitorowanie stanu jednostki;
- wentylator - wspiera chłodnicę w wymianie ciepła;
- uszczelka pokrywy termostatu - zapewnia szczelność;
- uszczelka pompy wody - chroni połączenia przed nieszczelnością;
- rura ssąca wody i przewód gumowy - transportują płyn chłodniczy;
- kolektor wodny - rozprowadza ciecz w układzie.
Pęknięcie przewodu gumowego prowadzi do nagłej utraty cieczy. Nieszczelność kolektora wodnego przede wszystkim zaburza cyrkulację chłodzenia, a zużycie uszczelek może powodować wycieki.
Regularne sprawdzanie i wymiana tych elementów jest konieczna, ponieważ ich awarie mogą szybko doprowadzić do przegrzania silnika. Terminowe serwisowanie oraz stosowanie części dobrej jakości sprawiają, że układ chłodzenia zachowuje sprawność nawet przy intensywnym użytkowaniu.
Czyszczenie układu chłodzenia środkiem do kanalizy, zakładanie termostatu w Ursusie c360 4x4 turbo
Dobór chłodnicy do ciągnika C-360
Przy doborze chłodnicy do Ursusa C-360 należy sprawdzić wymiary zewnętrzne, grubość rdzenia, średnice króćców, średnicę pod korek, liczbę rzędów, materiał oraz rozmieszczenie punktów montażowych.
W przypadku chłodnicy 4-rzędowej należy zweryfikować wymiar 445 x 520 mm, grubość 80 mm, grubość 95 mm z obudową, średnicę wewnętrzną króćców 28 mm oraz średnicę zewnętrzną pod korek 55 mm.
Istotne są również gwinty montażowe: M10 w położeniu pionowym i M6 w położeniu poziomym. Długość węża wynosi 77 cm, a wymiar wewnętrzny po lamelkach to 380 x 380 mm.
Przed montażem warto porównać rozmieszczenie mocowań i króćców z elementem zamontowanym w ciągniku. Pozwala to uniknąć problemów z dopasowaniem przewodów, korka i elementów mocujących.
Oryginał czy zamiennik?
W przypadku Ursusa C-360 wielu rolników decyduje się na stosowanie wysokiej jakości zamienników części układu chłodzenia, ponieważ pozwalają one połączyć korzystną cenę z odpowiednią trwałością. Dobry zamiennik, wyprodukowany zgodnie z wymiarami oryginału, działa w praktyce tak samo skutecznie jak część fabryczna.
Przede wszystkim dotyczy to przewodów gumowych, uszczelek oraz pomp wody, które w wersjach zamiennych dostępne są szeroko i cechują się odpornością na intensywne użytkowanie. Zamienniki renomowanych producentów charakteryzują się długą żywotnością i wysoką odpornością na czynniki zewnętrzne.
Zamienniki pozwalają także na stopniową modernizację układu, ponieważ niektóre oferują ulepszone rozwiązania techniczne. Wybór takich części jest korzystny, bowiem zapewnia oszczędność przy jednoczesnym zachowaniu pełnej sprawności układu chłodzenia.
Decydując się na zamiennik od sprawdzonego dostawcy, rolnik zyskuje pewność działania i stabilność eksploatacji ciągnika. Niezależnie od wyboru najważniejsze pozostają zgodność wymiarów, szczelność oraz prawidłowa współpraca z pompą wody, termostatem i wentylatorem.
Konserwacja układu chłodzenia
Regularne przeglądy, wymiana zużytych części oraz kontrola szczelności przewodów to działania, które przedłużają żywotność silnika i zapewniają jego niezawodność nawet w intensywnych warunkach polowych.
Dzięki prostocie konstrukcji system w C-360 jest łatwy w serwisie i konserwacji. Układ chłodzenia zawiera solidną pompę wody, wentylator mechaniczny o stałym napędzie, termostat o prostej konstrukcji oraz chłodnicę o dużej powierzchni wymiany ciepła.
Łatwy dostęp do elementów układu umożliwia szybkie naprawy w warunkach polowych. Rolnicy doceniają go przede wszystkim za łatwość konserwacji, możliwość szybkiej wymiany podzespołów i niskie koszty serwisu.
Przed rozpoczęciem prac przy chłodnicy należy poczekać, aż silnik ostygnie. Następnie trzeba sprawdzić stan przewodów, połączeń, korka, kranika spustowego, mocowań oraz powierzchni lamel. Zanieczyszczone żeberka ograniczają przepływ powietrza i zmniejszają skuteczność oddawania ciepła.
Sprawny układ chłodzenia skutecznie chroni silnik przed przegrzaniem niezależnie od obciążenia. Dzięki temu Ursus C-360 pozostaje maszyną niezawodną i gotową do pracy w każdych warunkach.
