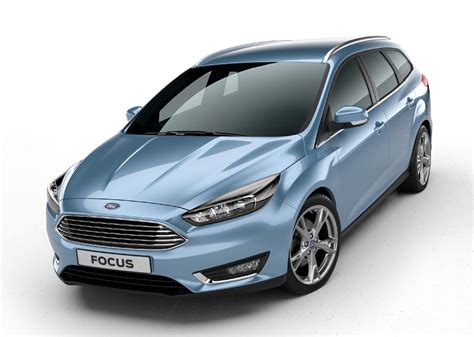

Jak zdemontować gniazdo zapalniczki w Fordzie Focusie kombi Mk3?

W Fordzie Focusie kombi Mk3 demontaż gniazda zapalniczki lub gniazda 12 V rozpoczyna się od sprawdzenia usterki, odłączenia akumulatora, wyjęcia elementów tunelu środkowego i odpięcia złącza znajdującego się pod gniazdem. Następnie można wyjąć gniazdo z panelu, aby je wymienić, naprawić albo zastąpić portem USB.

W tej krótkiej i prostej instrukcji zobaczymy kroki, które pozwolą nam zdemontować i wymienić gniazdo zapalniczki na porty USB w Fordzie Focusie. Po pierwsze wsiadamy do samochodu i zaczynamy ciągnąć gniazdo zapalniczki w swoją stronę; następnie odłączamy złącze znajdujące się poniżej, zgodnie z instrukcjami w filmie. Następnie usuwamy manetkę zmiany biegów i pokrywę znajdującą się na dole, aby przeprowadzić przewody nowego portu USB; następnie montujemy go w miejscu gniazda zapalniczki, kierując się filmowym poradnikiem aż do końca!

Zanim zaczniesz demontaż: sprawdź przyczynę awarii

Zanim zaczniesz demontaż: Diagnoza usterki gniazda 12V Doświadczenie warsztatowe pokazuje, że w wielu przypadkach demontaż zapalniczki samochodowej jest zupełnie niepotrzebny, ponieważ źródło problemu leży gdzie indziej. Zanim zaczniesz rozbierać deskę rozdzielczą, co zawsze niesie ryzyko porysowania plastików, wykonaj dokładną diagnostykę układu.

Najczęstszą przyczyną braku zasilania nie jest uszkodzenie fizyczne gniazda, lecz przepalony bezpiecznik. W samochodowej instalacji elektrycznej gniazdo 12V jest zabezpieczone bezpiecznikiem (zazwyczaj 10A lub 15A), który przepala się w momencie zwarcia lub podłączenia urządzenia o zbyt dużym poborze mocy (np. kompresora czy taniego rozdzielacza). Sprawdź w instrukcji pojazdu lokalizację skrzynki bezpieczników i zweryfikuj stan odpowiedniego elementu.

Sprawdzenie podłączonego urządzenia

Eliminacja winy urządzenia Kolejnym krokiem jest sprawdzenie samego urządzenia końcowego. Często zdarza się, że to ładowarka lub wtyczka wideorejestratora uległa awarii. Podłącz inne akcesorium, co do którego masz pewność, że działa.

Jeśli posiadasz oryginalną zapalniczkę (element grzejny), wciśnij ją i sprawdź, czy się nagrzeje po kilku sekundach. Wiele wtyczek (np. od ładowarek czy CB-radia) posiada własny, szklany bezpiecznik rurkowy.

Aby go sprawdzić, należy odkręcić nakrętkę na czubku wtyku (zazwyczaj obrót o 90 stopni w lewo), zdjąć srebrną końcówkę i zweryfikować stan drucika wewnątrz bezpiecznika.

Sprawdzenie napięcia miernikiem

Profesjonalne sprawdzenie napięcia Jeśli bezpiecznik w skrzynce jest sprawny, a gniazdo nadal nie działa, konieczne jest użycie miernika elektrycznego. To jedyny pewny sposób na weryfikację, czy prąd w ogóle dochodzi do gniazda.

Pamiętaj o zasadzie budowy gniazda: Plus (+) znajduje się zawsze na środku gniazda (na dnie). Minus (-) to metalowa obudowa (ścianki boczne) gniazda. Pomiar wykonuj przy włączonym zapłonie, ponieważ w wielu nowoczesnych autach zasilanie gniazda jest odcinane po wyjęciu kluczyka.

Bezpieczeństwo podczas pracy

⚠ OSTRZEŻENIE: Przed rozpoczęciem jakichkolwiek prac przy gnieździe zapalniczki, bezwzględnie musisz odłączyć klemy akumulatora. Praca metalowymi narzędziami wewnątrz gniazda pod napięciem grozi natychmiastowym zwarciem, co może doprowadzić do spalenia bezpiecznika, uszkodzenia wiązki, a w skrajnych przypadkach nawet pożaru.

Tak, jest to bezwzględnie wymagane. Praca metalowymi narzędziami (np. śrubokrętem) wewnątrz gniazda pod napięciem grozi natychmiastowym zwarciem. Może to doprowadzić do przepalenia bezpiecznika, uszkodzenia wiązki elektrycznej, a w skrajnych przypadkach nawet do pożaru instalacji.

Narzędzia potrzebne do demontażu

Do sprawnego przeprowadzenia operacji, wiedząc już jak wyjąć gniazdo zapalniczki w teorii, będziesz potrzebować odpowiednich narzędzi:

• Ściągacze do tapicerki - plastikowe „łyżki” są absolutnie niezbędne, jeśli nie chcesz zostawić śladów na desce rozdzielczej.
• Precyzyjny śrubokręt płaski (mały) - do podważania zatrzasków wewnątrz tulei.
• Śrubokręt krzyżakowy - potrzebny w autach, gdzie gniazdo jest przykręcone do tunelu środkowego.
• Latarka - często śruby montażowe są ukryte głęboko pod wykładziną.

Używanie metalowych śrubokrętów do podważania plastików niemal zawsze kończy się ich wyszczerbieniem. Plastikowe narzędzia ograniczają ryzyko porysowania paneli i uszkodzenia delikatnych zaczepów.

Demontaż gniazda zapalniczki w Fordzie Focusie kombi Mk3

Po odłączeniu akumulatora przygotuj dostęp do tunelu środkowego. Następnie usuwamy manetkę zmiany biegów i pokrywę znajdującą się na dole, aby przeprowadzić przewody nowego portu USB; następnie montujemy go w miejscu gniazda zapalniczki, kierując się filmowym poradnikiem aż do końca!

1. Odłącz klemy akumulatora.
2. Zdemontuj elementy tunelu środkowego, które ograniczają dostęp do gniazda.
3. Ostrożnie podważ i zdejmij dolną pokrywę, używając plastikowych ściągaczy.
4. Uzyskaj dostęp do tylnej części gniazda.
5. Odłącz złącze znajdujące się poniżej gniazda.
6. Wyjmij gniazdo z panelu, nie używając nadmiernej siły.
7. Sprawdź stan gniazda, przewodów i punktów mocowania.

Metoda zależy od modelu auta. W samochodach takich jak Opel czy VW (grupa VAG) zazwyczaj należy najpierw wysunąć wewnętrzną metalową tuleję, co zwolni blokadę plastikowego pierścienia. W autach japońskich i włoskich (np. Honda, Alfa Romeo) gniazdo często jest mocowane od tyłu panelu, co wymaga demontażu tunelu środkowego lub popielniczki.

W przypadku Forda Focusa Mk3 należy kierować się dostępem do konkretnej wersji tunelu i sposobem zamocowania gniazda. Nie należy podważać widocznych plastików na siłę, jeżeli gniazdo nie wysuwa się po odłączeniu przewodów.

Dwie główne konstrukcje gniazd

Konstrukcja gniazd zapalniczek w samochodach nie jest ustandaryzowana. W zależności od producenta, spotkasz się z dwoma głównymi sposobami montażu. Rozpoznanie właściwego typu przed użyciem siły jest kluczowe, aby nie połamać delikatnych zaczepów.

Gniazdo z metalową tuleją i plastikowym pierścieniem

Metoda 1: Demontaż samej tulei metalowej (np. Opel, VW, Ford) To rozwiązanie stosowane często w samochodach grupy VAG oraz w Oplach (np. model Insignia). Gniazdo składa się z dwóch elementów: kolorowego (często pomarańczowego, zielonego lub czerwonego) pierścienia podświetlającego oraz właściwej, metalowej tulei wewnątrz.

Błędem nowicjusza jest próba wyciągnięcia całego elementu naraz. Plastikowy pierścień posiada szerokie skrzydełka, które blokują go w otworze montażowym. Blokada ta puszcza dopiero po wyjęciu metalowego wkładu.

Zajrzyj do wnętrza gniazda. Powinieneś dostrzec dwa prostokątne otworki lub wycięcia w metalowej ściance. Wewnątrz tych otworów znajdują się plastikowe zatrzaski (w Oplu Insignia są to charakterystyczne czerwone plastiki/zaczepy).

Użyj precyzyjnego płaskiego śrubokręta, aby nacisnąć te zaczepy lub je delikatnie podważyć, jednocześnie ciągnąc za metalowy kołnierz gniazda. Najpierw musi wysunąć się metalowy wkład. Gdy wyciągniesz go na kilka centymetrów, będziesz mógł wypiąć wtyczkę zasilającą z tyłu.

Dopiero gdy metalowa tuleja jest na zewnątrz, plastikowy pierścień traci swoje naprężenie. Możesz go teraz lekko ścisnąć lub podważyć i swobodnie wyjąć z otworu.

Ta metoda wymaga cierpliwości. Szarpanie się z całym elementem bez wyjęcia metalowego środka doprowadzi do urwania pierścienia podświetlającego.

Gniazdo zintegrowane z panelem

Metoda 2: Demontaż całego panelu lub popielniczki (np. Honda, Alfa Romeo) W wielu samochodach japońskich (np. Honda Accord) oraz włoskich (Alfa Romeo), gniazdo jest zintegrowane z większym elementem, takim jak popielniczka lub panel tunelu środkowego.

Tutaj próba wyciągnięcia gniazda „od góry” (jak w metodzie 1) jest skazana na porażkę, ponieważ gniazdo jest często przykręcone od spodu lub posiada blokadę, którą można zwolnić tylko od tyłu.

Gdy masz już dostęp do tyłu gniazda, odepnij wtyczkę zasilającą. Następnie, zamiast ciągnąć, należy wypchnąć gniazdo od tyłu. Często wymaga to jednoczesnego wciśnięcia zatrzasków na obudowie gniazda.

Co sprawdzić po wyjęciu gniazda?

Po wyjęciu gniazda sprawdź stan metalowej tulei, plastikowego pierścienia, styków elektrycznych, przewodów oraz elementów mocujących. Jeżeli gniazdo jest luźne w otworze, przyczyną może być uszkodzenie lub odkształcenie plastikowych zaczepów.

Od tego całego wyginania gniazdo trochę luźno lata jak jest przymocowane w tym otworze, mam nadzieję, żę to kwestia samej zapalniczki, którą można wymienić.

Naprawa gniazda bez wymiany

Często okazuje się, że naprawa gniazda zapalniczki jest możliwa bez konieczności kupowania nowej części. Jeśli Twoim problemem jest to, że „zapalniczka wyskakuje zimna” lub ładowarka traci styk na wybojach, winne są zazwyczaj odkształcenia mechaniczne.

Odgięte blaszki i luźna wtyczka

Za trzymanie wkładu zapalniczki podczas grzania odpowiadają bimetalowe blaszki wewnątrz gniazda. Z czasem, pod wpływem temperatury i częstego używania grubych wtyczek ładowarek, blaszki te odginają się na zewnątrz.

W efekcie spirala grzewcza nie ma kontaktu z prądem lub ładowarka wypada z gniazda. Po odłączeniu akumulatora (to kluczowe!), użyj małego śrubokręta, aby delikatnie podgiąć blaszki do środka gniazda, przywracając im pierwotny kształt.

To prosta czynność, która zazwyczaj przywraca pełną sprawność mechaniczną. Co zrobić, jeśli zapalniczka „wyskakuje” zanim się nagrzeje lub wtyczka ładowarki jest luźna? Jest to zazwyczaj wina odgiętych blaszek bimetalowych wewnątrz gniazda.

Korozja i zabrudzone styki

Wnętrze gniazda jest narażone na wilgoć i zabrudzenia. Jeśli na dnie gniazda lub na stykach bocznych pojawi się nagar czy rdza, przepływ prądu będzie utrudniony. Objawia się to przerywaniem ładowania.

W takim przypadku warto zastosować specjalistyczny środek do styków (typu „Kontakt”) i wyczyścić wnętrze gniazda (oczywiście przy odłączonym zasilaniu), usuwając tlenki blokujące przepływ energii.

Wymiana gniazda na port USB

Coraz więcej kierowców decyduje się na trwałą modyfikację, czyli zastąpienie archaicznej zapalniczki nowoczesnym portem USB. To doskonały sposób na modernizację wnętrza, o którym często dyskutują użytkownicy forów motoryzacyjnych.

Proces wymiany wygląda następująco:

1. Zdemontuj stare gniazdo zgodnie z instrukcją powyżej (metodą 1 lub 2).
2. Dobierz odpowiednie gniazdo z USB.
3. Zwróć uwagę na średnicę otworu montażowego.
4. Podłącz przewody zgodnie z oznaczeniami plusa i minusa.
5. Zaizoluj połączenia.
6. Zamontuj nowe gniazdo w otworze.

Standardowe gniazda mają około 28-30 mm, ale warto to zmierzyć suwmiarką. Jeśli otwór w tunelu jest za duży, konieczne może być zastosowanie podkładek redukcyjnych.

Nowe gniazda USB zazwyczaj posiadają oznaczone konektory (+ i -). Przewód zasilający (zazwyczaj czerwony lub z paskiem) podłącz do plusa. Przewód masowy (czarny lub brązowy) podłącz do minusa.

Zaizoluj połączenia (najlepiej używając koszulek termokurczliwych) i zamontuj gniazdo w otworze, dokręcając je nakrętką kontrującą od spodu.

Zaletą takiej wymiany jest stabilniejsze ładowanie i często dodatkowe funkcje, takie jak wbudowany woltomierz, który pozwala monitorować stan akumulatora.

Ponowny montaż

Po sprawdzeniu lub wymianie gniazda podłącz złącze zasilające i zamocuj element w panelu. Następnie załóż zdemontowane części tunelu środkowego, pokrywę oraz manetkę zmiany biegów.

Przed zakończeniem prac sprawdź, czy gniazdo znajduje się stabilnie w otworze, przewody nie są naprężone, a plastikowe elementy zostały prawidłowo osadzone. Po zamontowaniu wszystkich elementów podłącz akumulator i sprawdź działanie gniazda przy włączonym zapłonie.

Jeżeli gniazdo nadal nie działa, wróć do sprawdzenia bezpiecznika, napięcia na złączu oraz bezpiecznika znajdującego się we wtyczce podłączanego urządzenia.
