Hamulec ręczny 3653 Avensis: budowa, usterki i diagnostyka

Hamulec ręczny w Toyocie Avensis służy przede wszystkim do unieruchomienia samochodu podczas postoju, ale w zależności od wersji może być klasycznym układem mechanicznym z dźwignią i linkami albo elektrycznym hamulcem postojowym EPB sterowanym przyciskiem. W przypadku Avensis T27 z elektrycznym hamulcem postojowym typowym problemem są komunikaty „parking brake inoperable”, kontrolki hamulca oraz usterki modułu sterującego, wiązek, złączy i czujników.

Przy wymianie modułu EPB samo skasowanie błędu i kalibracja zwykle nie wystarczą: należy przenieść zawartość EEPROM ze starego modułu do używanego albo zastosować moduł z czystą pamięcią i następnie dopisać go do samochodu. Najważniejsza jest zgodność numeru części i wersji samochodu, a przed wymianą trzeba sprawdzić wiązki, czujniki, złącze oraz ślady wilgoci lub korozji.

Do czego służy hamulec postojowy w Avensis?

Podstawowa definicja mówi, że hamulec ręczny służy do unieruchomienia pojazdu podczas postoju. Jego zadaniem jest skuteczne zablokowanie kół, zazwyczaj tylnych, co zapobiega stoczeniu się samochodu zarówno na płaskim terenie, jak i na wzniesieniach.

Jest to szczególnie istotne podczas parkowania na terenie pochyłym, gdzie samo pozostawienie auta „na biegu” może okazać się niewystarczające, gdyż bieg może „przeskoczyć”, prowadząc do niekontrolowanego ruchu pojazdu. Zgodnie z dobrą praktyką, jeśli teren pochyla się do tyłu, po zaciągnięciu hamulca warto wrzucić pierwszy bieg. Jeśli auto stoi przodem w dół, należy wrzucić bieg wsteczny.

Sprawny układ pomaga także podczas ruszania pod górę. Pozwala na płynne ruszenie z miejsca bez ryzyka, że auto zsunie się i uderzy w pojazd stojący za nami.

Hamulec ręczny jako układ awaryjny

W literaturze fachowej i przepisach hamulec postojowy często nazywany jest hamulcem awaryjnym. W przypadku awarii zasadniczego układu hamulcowego, na przykład wycieku płynu i wystąpienia efektu „miękkiego pedału hamulca”, ręczny może stać się ostatnią deską ratunku.

Pozwala on na hamowanie awaryjne i zatrzymanie pojazdu, działając niezależnie od hydrauliki układu roboczego. Podczas zatrzymywania samochodu przy użyciu wyłącznie hamulca ręcznego światła stop z tyłu pojazdu zazwyczaj się nie zapalają.

W sytuacji awaryjnej, o ile to możliwe, należy jednocześnie próbować wciskać pedał hamulca nożnego, aby poinformować kierowców jadących z tyłu o manewrze hamowania.

Mechaniczny hamulec ręczny w Toyocie Avensis

W klasycznej wersji mechanicznej układ nie wykorzystuje płynu hamulcowego, lecz opiera się na stalowych cięgnach i elementach mechanicznych. Droga siły rozpoczyna się w kabinie, a kończy przy tylnych kołach.

Dźwignia i mechanizm zapadkowy

Dźwignia hamulca ręcznego znajduje się zazwyczaj w tunelu środkowym za dźwignią zmiany biegów. Gdy kierowca pociąga ją do góry, słyszalny jest charakterystyczny dźwięk mechanizmu zapadkowego.

Metalowe zapadki blokują dźwignię w wybranej pozycji, utrzymując naciąg bez konieczności trzymania jej ręką. Aby zwolnić hamulec, należy nacisnąć przycisk na końcu dźwigni, co zwalnia zapadkę i pozwala na opuszczenie dźwigni.

Linki i rozdzielenie siły

Ruch dźwigni powoduje przesunięcie dźwigni pośredniej oraz metalowego cięgna. Cięgno jest połączone z linką hamulcową, która przenosi siłę do tylnej części pojazdu.

• Każda z dwóch linek może biec bezpośrednio do jednego z tylnych kół.
• Główna linka może również prowadzić do rozdzielacza, który rozdziela siłę na dwa przewody prowadzące do kół.

Specjalne zaczepy i konstrukcja określana jako orczyk gwarantują, że siła działająca na oba tylne koła jest jednakowa. Nierównomierny rozkład siły hamowania podczas użycia awaryjnego mógłby spowodować zarzucenie tyłem samochodu i utratę kontroli.

Współpraca z hamulcami bębnowymi i tarczowymi

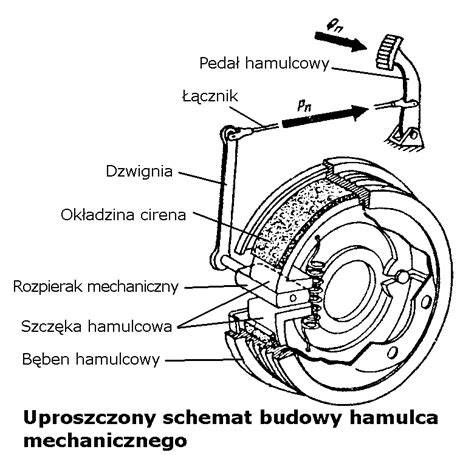

W przypadku hamulców bębnowych zaciągnięta linka uruchamia dźwigniowy układ rozpierający wewnątrz bębna. Rozpierak dociska szczęki hamulcowe do wewnętrznej powierzchni bębna, unieruchamiając koło.

W układzie tarczowym spotyka się konstrukcję tarczo-bębna. Tarcza hamulcowa obsługiwana przez hydrauliczny zacisk roboczy posiada w centralnej części mały bęben, wewnątrz którego znajduje się mechanizm hamulca ręcznego ze szczękami.

Istnieją również rozwiązania, w których dźwignia hamulca ręcznego jest zintegrowana bezpośrednio z tylnymi zaciskami tarczowymi i mechanicznie wypycha tłoczek. Za odblokowanie kół po zwolnieniu hamulca odpowiada sprężyna powrotna przy zacisku lub bębnie.

Elektryczny hamulec postojowy EPB w Avensis T27

W Avensis T27 stosowany jest elektryczny hamulec postojowy, znany jako EPB. Zamiast klasycznej dźwigni kierowca obsługuje układ za pomocą przycisku.

Po naciśnięciu przycisku sygnał trafia do sterownika, który uruchamia silniczki zamontowane zazwyczaj bezpośrednio przy zaciskach hamulcowych. Silniczki dociskają klocki do tarcz, unieruchamiając pojazd.

Zaletą EPB jest wygoda obsługi, oszczędność miejsca oraz możliwość automatycznego zwalniania hamulca przy ruszaniu. Wadą jest bardziej skomplikowane serwisowanie, ponieważ wymiana klocków hamulcowych często wymaga podłączenia komputera diagnostycznego w celu cofnięcia tłoczków.

Najczęstsze objawy awarii EPB

Typowym objawem jest komunikat „parking brake inoperable”, któremu mogą towarzyszyć kontrolka załączonego hamulca ręcznego, pomarańczowy wykrzyknik oraz kontrolka okładzin.

W jednym z opisywanych przypadków hamulec po wyłączeniu silnika nadal się zaciągał, natomiast nie działał przy włączonym silniku. W innym samochód po uruchomieniu silnika nadal trzymał hamulec, a przycisk zwalniania nie działał, chociaż po wrzuceniu biegu i delikatnym puszczeniu sprzęgła hamulec odpuszczał.

Usterka może pojawić się nagle, nawet po uruchomieniu samochodu po nocy. Samochód może nadal jeździć, jednak komunikat o niesprawnym hamulcu postojowym i utrzymujące się kontrolki wymagają diagnostyki.

Moduł elektrycznego hamulca postojowego

W Avensis T27 moduł EPB jest narażony na wilgoć i wodę. Słabym miejscem jest linka awaryjnego zwalniania, przez którą może dostawać się wilgoć powodująca korozję i uszkodzenie elementów.

Przed uznaniem modułu za uszkodzony trzeba jednak sprawdzić cztery wiązki, czujniki, złącze oraz ślady wilgoci lub korozji. Błąd może wynikać z uszkodzonych przewodów albo czujnika, a nie z samego modułu.

Warto także sprawdzić, czy zacisk hamulca nie jest zatarty i nie pozostał w pozycji zaciągniętej przy luźnej lince. Należy obejrzeć wtyczkę modułu, ponieważ zaśniedziałe lub zielone styki mogą powodować brak komunikacji ze sterownikiem.

Wymiana używanego modułu EPB

Używany moduł można zamontować, ale samo kasowanie błędu i kalibracja zwykle nie wystarczą. Należy przenieść zawartość EEPROM ze starego modułu do używanego albo zastosować moduł z czystą pamięcią i następnie dopisać go do samochodu.

Samo wymazanie starej pamięci może być nieskuteczne, ponieważ zapis powraca przy pierwszej próbie kalibracji. Wymiana na używany moduł może przywrócić działanie hamulca, lecz błąd na desce rozdzielczej pozostanie, jeśli komputer pokładowy nie rozpozna nowej części.

Przy zakupie najważniejsza jest zgodność numeru części i wersji samochodu. Rodzaj paliwa według relacji z opisywanego przypadku nie ma znaczenia, jednak trzeba zweryfikować numer modułu oraz konfigurację konkretnego auta.

Adaptację używanego modułu do wersji samochodu wykonuje G-Scan 2, ponieważ Toyota Techstream nie ma tej funkcji. Jeżeli moduł nie jest uszkodzony przez wodę, można dopisać go skanerem do wersji pojazdu.

Czy moduł z anglika pasuje do samochodu europejskiego?

W jednej z relacji wskazano, że do auta europejskiego nie powinno się zakładać modułu z anglika, ponieważ błąd może nie zniknąć. Inna relacja wskazuje jednak, że używany moduł, także pochodzący z anglika, może zostać dopisany do wersji samochodu, jeśli nie został uszkodzony przez wodę.

Oznacza to, że przed zakupem nie należy kierować się wyłącznie stroną, z której pochodzi samochód dawcy. Konieczne jest sprawdzenie numeru części, stanu modułu oraz możliwości jego adaptacji do konkretnej wersji Avensis.

Błędy i kontrolki związane z EPB

Komunikat „parking brake inoperable” oznacza, że system wykrył problem z działaniem elektrycznego hamulca postojowego. Może on pojawić się razem z czerwoną kontrolką hamulca, pomarańczowym wykrzyknikiem oraz kontrolką okładzin.

W przypadku awarii modułu sterowania komputer może automatycznie wyłączyć również tempomat oraz sygnalizację SHIFT na zegarach. Nie musi to oznaczać awarii silnika, ale wskazuje na problem w komunikacji lub sterowaniu układem hamulca postojowego.

Brak błędów w prostym testerze nie wyklucza problemu. Do pełnej diagnostyki i adaptacji używanego modułu może być potrzebny odpowiedni skaner, ponieważ nie każdy tester obsługuje funkcje EPB Avensis T27.

Typowe awarie klasycznego hamulca ręcznego

Słabe działanie i zbyt wysoko podniesiona dźwignia

Sprawny układ powinien skutecznie zablokować auto już na tzw. „trzeciej zapadce”, czyli trzecim kliknięciu. Jeśli dźwignię trzeba ciągnąć niemal pionowo do góry, a auto nadal się stacza, przyczyną może być rozciągnięcie linek hamulcowych albo zużycie okładzin ciernych.

W takiej sytuacji niezbędna jest regulacja linki lub wymiana zużytych elementów. Samo mocniejsze zaciąganie dźwigni nie usuwa przyczyny i może dodatkowo przeciążać mechanizm.

Zablokowana linka lub zacisk

Zablokowanie hamulca objawia się niemożnością zwolnienia dźwigni, brakiem możliwości ruszenia albo wyczuwalnym oporem podczas jazdy. Samochód może nie mieć mocy, a felgi mogą mocno się nagrzewać.

Przyczyną bywa korozja stalowej linki poruszającej się w pancerzu. Jeżeli do środka dostanie się wilgoć i brud, linka rdzewieje i traci mobilność. Problem może również powodować zapieczona dźwignia przy zacisku albo uszkodzone sprężyny powrotne.

Zamarzanie hamulca zimą

Zamarzanie hamulca ręcznego najczęściej wynika z nieszczelności pancerza linki. Woda, która dostanie się przez uszkodzoną osłonę gumową, przy ujemnej temperaturze zamienia się w lód i blokuje stalową linkę.

Efektem może być zablokowanie kół rano przed wyjazdem. Aby ograniczyć ryzyko, należy kontrolować stan osłon, wymieniać uszkodzone linki przed zimą i regularnie używać hamulca.

Jedną z głównych przyczyn awarii hamulca ręcznego jest jego nieużywanie. Mechanizm, który nie pracuje, ulega zastaniu i korozji, natomiast regularne używanie utrzymuje linki w ruchu.

Konserwacja i kontrola hamulca postojowego

Hamulec ręczny należy używać regularnie, także w samochodach z automatyczną skrzynią biegów. Dzięki temu mechanizm pozostaje w ruchu i nie ulega zapieczeniu.

Podczas rutynowych wizyt w warsztacie warto poprosić o sprawdzenie stanu linek, pancerzy, sprężyn, zacisków i złączy. Nawet drobne pęknięcie pancerza jest drogą dla wody i soli, co prowadzi do korozji.

W przypadku Avensis T27 z EPB szczególne znaczenie ma kontrola miejsca montażu modułu, linki awaryjnego zwalniania, wiązek i złączy. Ślady wilgoci, korozji lub zielone naloty na stykach powinny zostać potraktowane jako sygnał do dokładnej diagnostyki.

Sprawność hamulca postojowego jest weryfikowana podczas corocznego przeglądu technicznego. Diagnosta sprawdza siłę hamowania oraz różnicę sił między kołami, a samochód z niesprawnym lub zbyt słabym hamulcem ręcznym nie przejdzie przeglądu.

Hydrauliczny hamulec ręczny a Avensis

W samochodach przeznaczonych do driftingu lub sportów motorowych standardowy układ linkowy bywa zastępowany hydrołapą. Jest to specjalistyczny hamulec hydrauliczny, który wykorzystuje ciśnienie płynu hamulcowego.

Pociągnięcie dźwigni zwiększa ciśnienie w układzie i natychmiast blokuje tylne koła. Hydrołapa reaguje szybko oraz pozwala precyzyjnie dozować siłę blokowania, dlatego stosuje się ją do inicjowania i kontrolowania poślizgu.

Hydrołapa nie zastępuje automatycznie seryjnego hamulca postojowego. Układ bez zapadki nie utrzyma samochodu zaparkowanego przez długi czas, ponieważ ciśnienie może spaść, dlatego często montuje się go jako układ dodatkowy.

Najważniejsze zasady diagnostyki hamulca 3653 Avensis

1. Sprawdź, czy samochód ma mechaniczny hamulec z linkami, czy elektryczny układ EPB.
2. Odczytaj wszystkie kody usterek odpowiednim testerem diagnostycznym.
3. Sprawdź stan wiązek, złączy, czujników i przewodów.
4. Poszukaj śladów wody, korozji i zaśniedziałych styków.
5. Zweryfikuj, czy zacisk lub linka awaryjnego zwalniania nie są zablokowane.
6. Przy wymianie modułu porównaj numer części oraz wersję samochodu.
7. Nie zakładaj, że samo wykasowanie błędu rozwiąże problem.
8. Po zamontowaniu używanego modułu wykonaj właściwą adaptację i kalibrację.
9. Jeżeli konieczna jest ingerencja w EEPROM, zleć ją osobie mającej doświadczenie z tym układem.
10. Po naprawie sprawdź działanie hamulca oraz kontrolki na desce rozdzielczej.
