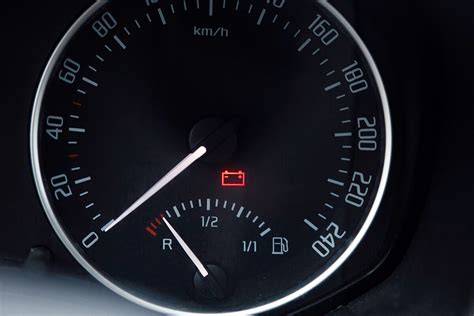

Kontrolka akumulatora w Toyocie Hilux najczęściej informuje o problemie z ładowaniem akumulatora lub wadliwym alternatorze, a nie o samej awarii akumulatora. Nieprawidłowo działający alternator często odpowiada za zbyt niskie napięcie.
Jeśli po uruchomieniu silnika kontrolka nie gaśnie, samochód może wkrótce stracić zasilanie i zgasnąć, dlatego należy sprawdzić napięcie ładowania, alternator, regulator napięcia, mostek prostowniczy, przewody oraz połączenia masowe.
Co oznacza kontrolka napięcia w Hiluxie?
Czerwona ikonka akumulatora może informować o dwóch problemach - zbyt niskim poziomie ładowania lub wadliwym alternatorze. Nie zawsze musi być to awaria samego akumulatora. Nieprawidłowo działający alternator często odpowiada za zbyt niskie napięcie.
Kontrolka akumulatora nie potwierdza więc automatycznie, że akumulator wymaga wymiany. Oznacza przede wszystkim nieprawidłowość w układzie ładowania, który obejmuje alternator, regulator napięcia, mostek prostowniczy, przewody oraz bezpiecznik główny.
Kolor kontrolki a sposób postępowania
Kontrolki w samochodzie podzielone są pełnionych funkcji, a każda z trzech podstawowych grup ma inny kolor podświetlenia.
- Niebieskie lub zielone kontrolki - pełnią funkcję informacyjną.
- Pomarańczowe lub żółte kontrolki - pełnią funkcję ostrzegawczą.
- Czerwone kontrolki - pełnią funkcję awaryjną i mogą wymagać szybkiej interwencji kierowcy.
Jeśli któraś lampka świeci się na czerwono, na przykład kontrolka układu hamulcowego, natychmiast powinniśmy się zatrzymać, bo dalsza jazda jest niebezpieczna.
Kontrolki mogą świecić się światłem ciągłym lub pulsującym. W takich wypadkach oczywiście należy zachować czujność, gdyż zazwyczaj miganie lampki ostrzegawczej oznacza usterkę.
Najczęstsze przyczyny zapalenia kontrolki napięcia
Uszkodzony alternator
Czerwona ikonka akumulatora może informować o dwóch problemach - zbyt niskim poziomie ładowania lub wadliwym alternatorze.
Jeżeli alternator nie dostarcza odpowiedniego prądu, akumulator jest stopniowo rozładowywany podczas jazdy. Po pewnym czasie może zabraknąć energii potrzebnej do pracy sterowników, świateł, układu zapłonowego lub systemu wtryskowego.
Przy zgaszonym silniku prad bezpiecznika ALT 100 A ma wynosic ZERO.
To jest główny bezpiecznik, zabezpieczający obwód ładowania - pomiędzy mostkiem alternatora a akumulatorem i resztą instalacji.
Uszkodzony regulator napięcia
Regulator odpowiada za to żeby nie przekraczał tych 14,4-14,5 i nie spadał poniżej 13,8 - 13,9.
Uszkodzony regulator może powodować zarówno zbyt niskie, jak i zbyt wysokie napięcie. Zbyt niskie napięcie prowadzi do rozładowania akumulatora, natomiast zbyt wysokie może uszkodzić akumulator oraz elementy instalacji elektrycznej.
Niekoniecznie mostek, regulator ? Uszkodzona izolacja.
Uszkodzony mostek prostowniczy
Mostek prostowniczy może powodować nieprawidłowe ładowanie, a także pobór prądu po wyłączeniu silnika. W takiej sytuacji akumulator rozładowuje się podczas postoju, nawet jeśli samochód jest zamknięty i wszystkie odbiorniki są wyłączone.
Jeżeli prąd będzie wiekszy niż 1mA - alternator do sprawdzenia.
Uszkodzenie jednej z diod mostka może powodować przepływ prądu wstecznego. Wtedy alternator nie tylko nie ładuje prawidłowo, ale również może rozładowywać akumulator przez kilka godzin lub dni.
Korozja i uszkodzona izolacja
Korozja elektrolityczna ? Możliwe.
Rozebrać ten alternator i wszystko posprawdzać rezystancję zwrotną diod, regulator, izolacja uzwojeń do obudowy. POMIARY !!!
Zaśniedziałe lub przegrzane połączenie przy przewodzie alternatora może zwiększać opór elektryczny i ograniczać przepływ prądu. Niebieskawy nalot oraz ślady przegrzania mogą wskazywać na korozję elektrolityczną albo niewłaściwy kontakt.
Uszkodzone przewody i połączenia
Na kostce alternatora jeden z przewodow ma napiecie caly czas. Drugi tylko przy wlaczeniu stacyjki. A trzeci to chyba kontrolka.
W instalacji alternatora przewody mogą odpowiadać między innymi za stałe zasilanie, wzbudzenie oraz obwód kontrolki. Nie należy odłączać na stałe przewodu, który ma napięcie przy wyłączonym zapłonie.
Czy mozna odlaczyc na stale z kostki ten,co ma napiecie caly czas?
Nie.
Jakie napięcie ładowania jest prawidłowe?
Orientacyjne wartości podane w pomiarach pozwalają wstępnie ocenić układ ładowania:
| Warunki pomiaru | Zmierzona wartość |
|---|---|
| Wolne obroty | 13.64V |
| Włączone światła długie | 13.03V |
| Około 1100 obrotów | 14.4V |
Prawidłowe ładowanie an wolnych obrotach to minumum 13,8-13,9 i nie ważne jakie dasz obciążenie po to właśnie jest regulator napięcia bo alternator wytwarza dużo wyższy prąd a regulator odpowiada za to żeby nie przekraczał tych 14,4-14,5 i nie spadał poniżej 13,8 - 13,9.
Wartość 13.64V na wolnych obrotach jest niższa od wskazanego minimum, a spadek do 13.03V po włączeniu świateł sugeruje problem z wydajnością układu ładowania, regulatorem napięcia, alternatorem albo połączeniami.
Sam fakt, że po zwiększeniu obrotów napięcie wzrasta do 14.4V, nie wyklucza usterki. Układ powinien utrzymywać właściwe napięcie również przy wolnych obrotach i włączonych odbiornikach.
Kontrolka napięcia i rozładowywanie akumulatora podczas postoju
Po 3. 4 dniach zjada akumulator prawie do zera. Wiec sprawdzilem pobor pradu na klemie. Pokazuje 0.42A.
Po odlaczeniu kostki od alternatora (3 przewody toyota)spada i pokazuje 0.12A.
Po wlozeniu ALT100A wzarasta do 042A ale po wyjeciu drugiego bezpiecznika AM1 40A spada rowniez do 0.02A.
Przy wyłączonym zapłonie prad bezpiecznika ALT 100 A ma wynosic ZERO.
Pobór prądu sterowników przed ich uśpieniem. Raczej dużo, co po minucie ?
Jeśli po odczekaniu na uśpienie sterowników pobór nadal pozostaje wysoki, należy sprawdzić obwód alternatora. Wartość 0.42A może rozładować akumulator w ciągu kilku dni, zwłaszcza gdy samochód jest używany sporadycznie.
Jak prawidłowo sprawdzić układ ładowania?
Pomiar napięcia na akumulatorze
Pomiar należy wykonać na zaciskach akumulatora przy wyłączonym silniku, po uruchomieniu silnika oraz po włączeniu odbiorników energii.
Najpierw należy sprawdzić napięcie przy wolnych obrotach, a następnie po włączeniu świateł, dmuchawy i innych odbiorników. Jeżeli napięcie wyraźnie spada albo poprawia się dopiero po zwiększeniu obrotów, alternator lub regulator wymagają dalszej diagnostyki.
Pomiar poboru prądu na postoju
Wyjmij go i włącz zamiast niego amperomierz.
Pomiar poboru prądu należy wykonywać przy wyłączonym zapłonie, zamkniętym samochodzie i po czasie potrzebnym na uśpienie sterowników.
Wpięcie amperomierza w miejsce bezpiecznika lub rozłączenie głównego obwodu wymaga ostrożności, ponieważ niewłaściwe podłączenie może spowodować zwarcie albo uszkodzić miernik.
Kontrola przewodów alternatora
Na kostce alternatora jeden z przewodow ma napiecie caly czas. Drugi tylko przy wlaczeniu stacyjki. A trzeci to chyba kontrolka.
Należy sprawdzić stan wtyczki, przewodu głównego, przewodów sterujących, izolacji oraz punktów masowych. Szczególną uwagę trzeba zwrócić na ślady przegrzania, luźne zaciski, nalot i uszkodzenia izolacji.
Przewody sprawdzałem już przedtem i są ok.
Samo sprawdzenie ciągłości przewodu nie zawsze wystarcza. Przewód może mieć ciągłość, ale pod obciążeniem powodować spadek napięcia z powodu korozji lub złego styku.
Bezpiecznik ALT 100 A i obwód AM1
To jest główny bezpiecznik, zabezpieczający obwód ładowania - pomiędzy mostkiem alternatora a akumulatorem i resztą instalacji.
AM1 - 40 A pół samochodu na nim wisi Wzbudzenie alternatora także.
Obecność napięcia na bezpieczniku ALT 100 A przy wyłączonym silniku jest zrozumiała, ponieważ bezpiecznik znajduje się w stałym obwodzie połączonym z akumulatorem. Napięcie na bezpieczniku nie oznacza jednak, że powinien płynąć przez niego znaczny prąd.
Warto rozróżnić napięcie od prądu. Napięcie może być obecne na przewodzie bez przepływu prądu, natomiast nieprawidłowy pobór prądu wskazuje na obciążenie lub zwarcie w danym obwodzie.
Diagnostyka alternatora
Alternator byl regenerowany z 9miesiecy temu. Koles wymienil mostek prostowniczy bo przy nakretce od przewodu wszystko bylo jakby przegrzane od zlego kontaktu.
Uszkodzenie może powrócić, jeśli przyczyną przegrzewania nie był sam mostek, lecz zły kontakt, uszkodzony przewód, korozja, niewłaściwa izolacja lub problem z regulatorem napięcia.
Rozebrać ten alternator i wszystko posprawdzać rezystancję zwrotną diod, regulator, izolacja uzwojeń do obudowy. POMIARY !!!
Podczas kontroli alternatora należy sprawdzić mostek prostowniczy, regulator napięcia, diody, izolację uzwojeń względem obudowy oraz stan zacisku przewodu głównego.
Wymiana alternatora a utrzymujący się pobór prądu
Ok.Wiec kupilem nowy alternator. u nas to fachowcy ze hej szkoda czasu i nerwow. Tak czy inaczej na klemie z 0.35 spadlo do 0.14. Na klemie po wyjeciu bezpiecznika ALT lub AM1 spada do 0.04. Na bezpieczniku ALT jest 0.10. Nadal chyba troszke duzo?
Zmniejszenie poboru prądu po wymianie alternatora wskazuje, że poprzedni alternator mógł mieć uszkodzony mostek, regulator albo izolację. Jeżeli jednak po wymianie pozostaje 0.14A, należy kontynuować diagnostykę pozostałych obwodów.
Po odlaczeniu kostki od alternatora 3 przewody po 4. 5 minutach 0.12A.
Jeśli pobór po odłączeniu alternatora nadal wynosi 0.12A, część poboru może pochodzić z innych sterowników lub odbiorników. Jeżeli po wyjęciu bezpiecznika ALT lub AM1 spada do 0.04A, trzeba sprawdzić urządzenia zasilane przez te obwody.
Kontrolka napięcia - co zrobić krok po kroku?
- Bezpiecznie zatrzymać samochód, jeśli kontrolka świeci się podczas jazdy.
- Sprawdzić, czy nie występują dodatkowe objawy: przygasanie świateł, problemy z uruchomieniem, nierówna praca urządzeń elektrycznych albo rozładowywanie akumulatora.
- Zmierz napięcie na akumulatorze przy wyłączonym silniku i po jego uruchomieniu.
- Powtórzyć pomiar przy włączonych światłach oraz innych odbiornikach.
- Sprawdzić przewód główny alternatora, kostkę, połączenia masowe i bezpiecznik ALT 100 A.
- Zmierz pobór prądu po zamknięciu samochodu i uśpieniu sterowników.
- Jeżeli pobór prądu znika po odłączeniu alternatora, sprawdzić alternator, regulator i mostek prostowniczy.
- Jeżeli pobór pozostaje, sprawdzić obwody zabezpieczone przez ALT i AM1 oraz pozostałe odbiorniki.
Kiedy nie kontynuować jazdy?
Co zrobić, gdy pali się kontrolka akumulatora? Jeśli po naładowaniu problemy nie ustają, konieczna może okazać się wymiana alternatora lub regeneracja regulatora napięcia. W obu przypadkach zalecana jest kontrola w serwisie.
Brak ładowania może doprowadzić do całkowitego rozładowania akumulatora podczas jazdy. Samochód może wtedy zgasnąć, a po zatrzymaniu ponowne uruchomienie silnika może być niemożliwe.
W przypadku zaświecenia się którejkolwiek kontrolki awaryjnej, natychmiast powinniśmy zatrzymać samochód i skontaktować się z serwisem Toyoty.
Czerwona kontrolka. Co oznacza? Czerwone kontrolki w samochodzie to sygnał ostrzegawczy, mogący oznaczać poważną awarię poszczególnych systemów.
