Jak wyjąć wahacz w Hyundai Lantra

Wyjęcie przedniego wahacza w Hyundai Lantra polega na bezpiecznym uniesieniu samochodu, odłączeniu sworznia od zwrotnicy, odkręceniu tylnych i środkowych mocowań oraz wyjęciu elementu z tulei. Najpierw należy poluzować koło, ustawić samochód na stabilnych podporach, a dopiero potem demontować wahacz.

W typowej procedurze potrzebne są klucz 17 do śruby sworznia i tylnego mocowania, dwa płaskie klucze 10 do mocowania środkowego, preparat penetrujący oraz miękki albo gumowy młotek. Przy zapieczonym sworzniu bezpieczniej użyć ściągacza niż uderzać w gwint.

Co sprawdzić przed wyjęciem wahacza

Wahacz jest elementem zawieszenia łączącym zwrotnicę koła z nadwoziem, ramą pomocniczą lub inną częścią konstrukcji samochodu. Pozwala kołu poruszać się w określonym zakresie podczas jazdy po nierównościach, skręcania, hamowania i przyspieszania.

Sam wahacz jest zwykle metalowym ramieniem, ale współpracuje z tulejami i sworzniem. Jeżeli metalowa część zachowała prawidłowy kształt i jest w dobrym stanie, problem może dotyczyć tylko zamontowanej w niej tulei albo sworznia.

Wahacz, tuleja i sworzeń

• Wahacz może zostać wygięty po mocnym uderzeniu w krawężnik lub dziurę, uszkodzony podczas kolizji, pęknięty albo osłabiony przez korozję.
• Tuleja wahacza, nazywana również silentblockiem, jest najczęściej elementem metalowo-gumowym. Łączy wahacz z nadwoziem lub ramą pomocniczą i umożliwia jego kontrolowany ruch.
• Sworzeń wahacza łączy wahacz ze zwrotnicą. Jest elementem przegubowym, dzięki któremu koło może jednocześnie pracować wraz z zawieszeniem i zmieniać kierunek podczas skręcania.

Stuki podczas przejeżdżania przez nierówności, pogorszenie prowadzenia, ściąganie samochodu albo wrażenie, że przód auta „pływa”, mogą wskazywać na problem z wahaczem. Nie oznacza to jednak automatycznie, że cały wahacz nadaje się do wymiany.

Żaden z tych objawów nie potwierdza samodzielnie uszkodzenia wahacza. Podobne zachowanie samochodu mogą powodować również drążki kierownicze, amortyzatory, łączniki stabilizatora, mocowania, łożyska kół albo nieprawidłowa geometria.

Narzędzia i przygotowanie samochodu

Zanim rozpoczniesz, pamiętaj, że rodzaje wahaczy w samochodzie potrafią się znacznie różnić. Przygotuj kliny pod koła, klucz dynamometryczny, zestaw kluczy oraz dedykowany ściągacz do sworzni.

Koniecznie zadbaj o podpory warsztatowe o nośności dopasowanej do wagi Twojego pojazdu. Sam podnośnik (lewarek) służy wyłącznie do chwilowego unoszenia pojazdu i nie zapewnia bezpieczeństwa podczas pracy pod karoserią.

• klucz 17 do śruby sworznia i tylnego mocowania;
• dwa płaskie klucze 10 do środkowego mocowania;
• klucz dynamometryczny;
• ściągacz do sworzni;
• preparat penetrujący lub odrdzewiacz;
• miękki albo gumowy młotek;
• stabilne podpory warsztatowe;
• kliny pod koła;
• nowe nakrętki, zawleczki i śruby, jeżeli dokumentacja wskazuje je jako jednorazowe.

Przed rozpoczęciem demontażu wyciągnij nową część i porównaj ją ze starą na aucie. Sprawdź stronę montażu, średnicę sworznia, liczbę punktów mocujących oraz to, czy nowy element ma już zamontowane tuleje i sworzeń.

Warto polać wszystkie śruby preparatem penetrującym, który oczyści ich powierzchnię i ułatwi odkręcenie. Preparat nie zawsze rozwiąże problem, ponieważ rdza może blokować śrubę razem z metalową tulejką.

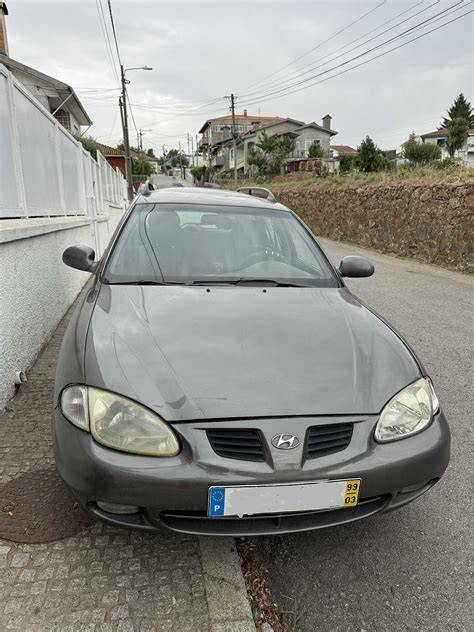

Bezpieczne uniesienie Hyundai Lantra

Ustaw pojazd na twardym i równym podłożu, najlepiej na betonie. Włącz bieg lub pozycję P w skrzyni automatycznej, zaciągnij hamulec postojowy i podłóż kliny pod koła osi pozostającej na ziemi.

Śruby koła poluzuj przed uniesieniem auta. Po podniesieniu lewarkiem wsuń podpory w fabryczne punkty podparcia i ostrożnie opuść na nie ciężar karoserii.

Zanim włożysz ręce pod auto, mocno pchnij nadwozie i sprawdź jego stabilność. Nie kontynuuj pracy, jeżeli podłoże lub punkty podparcia, na przykład przegniłe progi, nie zapewniają stabilności.

Ważną zasadą podczas wszystkich tych kroków jest to, by nigdy nie używać przewodu hamulcowego, zacisku czy przewodu czujnika ABS jako punktów do wieszania, podpierania lub ciągnięcia innych elementów.

Wyjęcie wahacza krok po kroku

1. Zdjęcie koła

Na początek należy unieść samochód na podnośniku i zdjąć koło, oczywiście po jego wcześniejszym poluzowaniu. Po zdjęciu koła uzyskasz dostęp do sworznia oraz wszystkich mocowań wahacza.

Przed odkręceniem śrub zrób zdjęcie mocowań. Zwróć szczególną uwagę na ułożenie podkładek mimośrodowych, które sterują geometrią.

2. Odłączenie sworznia od zwrotnicy

Wówczas można odkręcić śrubę sworznia, do czego będzie potrzebny klucz 17. Przed rozłączeniem głównego sworznia upewnij się, że zwrotnica z piastą nie opadną gwałtownie, wyrywając przewód hamulcowy.

Zabezpiecz zwrotnicę paskiem lub podeprzyj. Do rozdzielenia połączenia stożkowego sworznia zawsze używaj ściągacza.

W celu wybicia sworznia ze zwrotnicy trzeba będzie użyć młotka, najlepiej gumowego. Zalecamy użycie miękkiego młotka przy montażu wahacza, aby uniknąć wszelkich uszkodzeń.

Bicie młotkiem w gwint sworznia to błąd, który niszczy końcówkę i uniemożliwia odkręcenie zapieczonej nakrętki. Jeżeli połączenie nie daje się rozdzielić, należy zwiększyć ilość środka penetrującego i zastosować ściągacz.

3. Odkręcenie tylnego mocowania

Po odłączeniu sworznia nie pociągaj ramienia wahacza w dół, gdyż możesz w ten sposób uszkodzić gwinty śrub. Zamiast tego zdejmij najpierw tylne śruby, aby uzyskać pole do manewru.

Tył trzeba odkręcić za pomocą klucza 17. Śruby wyjmuj dopiero, gdy upewnisz się, że naprężenia od sprężyny lub stabilizatora zniknęły.

4. Odkręcenie środkowego mocowania

Środkowe mocowanie wymaga skorzystania z dwóch płaskich kluczy 10. Jeden klucz służy do przytrzymania elementu, a drugim odkręca się nakrętkę.

Następnie zdejmij śrubę obrotową - bez obaw, wahacz nie spadnie, gdyż w miejscu utrzymuje go gumowe mocowanie. Teraz możesz już podważyć tuleję i wymontować wahacz.

5. Wyjęcie wahacza

Odkręcony i opuszczony wahacz powinien wyjść bez problemu. Jeżeli element nadal jest zablokowany, nie należy szarpać za przewody ani opierać narzędzi na zacisku hamulcowym.

W razie trudności sprawdź, czy wszystkie mocowania zostały odkręcone, czy sworzeń rzeczywiście został oddzielony od zwrotnicy oraz czy metalowa tuleja nie zapiekła się na śrubie.

Co zrobić z zapieczoną śrubą wahacza

Zapieczona śruba wymaga cierpliwości, zastosowania dobrego penetrantu i pracy poprzez delikatne odkręcanie i dokręcanie w obie strony, aż do rozruszania gwintu.

Jeśli użyjesz dużej przedłużki i maksymalnej siły od razu, ryzykujesz natychmiastowe ukręcenie łba śruby. Zanim zaczniesz siłowanie, upewnij się, że łapiesz kluczem właściwą część mocowania.

Często łeb jest zblokowany na stałe, a odkręca się samą nakrętkę. Jeżeli śruba obraca się, ale nie chce wyjść, prawdopodobnie jest zapieczona w tulejce wahacza.

Kiedy śruba zespoli się korozją z metalową tulejką wewnętrzną, penetrant rzadko pomaga, ponieważ rdza blokuje cały rdzeń. W takich sytuacjach mocowanie wymaga ostrożnego przecięcia.

Cięcie zapieczonej śruby

Jeżeli śruby nie da się wyjąć, można uciąć ją z dwóch stron, na równo z wieszakiem, jeżeli jest na tyle miejsca, aby ją rozwiercić. Następnie należy nawiercić pozostałości z każdej strony na grubość wieszaka.

Jeżeli nie ma możliwości użycia wiertarki, można włożyć przecinak pomiędzy wieszak a tuleję i delikatnie rozgiąć uszy wieszaka, aby uwolnić wahacz.

Do osadzenia nowego wahacza niezbędna jest nowa śruba o identycznej klasie twardości i odpowiedniej specyfikacji gwintu. Nie należy zastępować jej przypadkową śrubą.

Czego unikać

Podgrzewanie opornej śruby palnikiem jest skuteczne, ale przy zawieszeniu skrajnie niebezpieczne. Guma w starej tulei wahacza zapala się szybko, emitując toksyczny dym.

Podgrzewanie elementów zlokalizowanych blisko osłon przegubów, elastycznych przewodów paliwowych lub układu hamulcowego niesie bezpośrednie ryzyko pożaru lub stopienia tych części.

Nie kontynuuj demontażu, jeśli zapieczone śruby wymagają użycia szlifierki w pobliżu przewodów hamulcowych lub osłon gumowych. Ciasna przestrzeń uniemożliwiająca swobodne operowanie długimi kluczami również jest sygnałem, że naprawę bezpieczniej powierzyć specjalistom.

Kontrola wyjętego wahacza

Po wyjęciu wahacza sprawdź jego metalową część, tuleje, sworzeń i osłonę gumową. Oceń korozję, pęknięcia, odkształcenia oraz ślady przesuwania się tulei.

Zużycie tulei może powodować przesuwanie się wahacza w większym zakresie, niż przewidział producent. Typowe objawy zużytej tulei to głuche stuki podczas ruszania i hamowania, pływanie samochodu na drodze, opóźniona reakcja na ruch kierownicą oraz nierówne zużywanie bieżnika opon.

Możliwe objawy uszkodzonego sworznia to metaliczne stuki dochodzące z okolicy koła, hałas przy skręcaniu i przejeżdżaniu przez nierówności, luz wyczuwalny podczas kontroli koła, pogorszenie stabilności samochodu oraz uszkodzona lub pęknięta osłona gumowa sworznia.

Jeżeli sworzeń połączony jest z wahaczem za pomocą metalowych nitów, konieczne będzie ich rozwiercenie. Czasem wymiana poszczególnych elementów może być niemożliwa, ponieważ są one zintegrowane z główną częścią.

Nie każdy stuk oznacza uszkodzony wahacz. Stuki mogą pochodzić również z łączników lub gum stabilizatora, amortyzatorów i ich górnych mocowań, sprężyn zawieszenia, drążków i końcówek kierowniczych, przekładni kierowniczej, łożysk albo mocowań zawieszenia.

Przygotowanie nowego wahacza

Przed rozpoczęciem montażu przyłóż nową część do starej, aby je porównać. Sprawdź odpowiednie wymiary, stronę montażu, liczbę punktów mocujących oraz zgodność na końcu tulei.

Porównaj również zgodność na końcu tulei, aby upewnić się, że mają takie same kąty i takie samo ułożenie. Jeżeli nowy element różni się kształtem, średnicą sworznia lub rozmieszczeniem mocowań, nie montuj go na siłę.

Zakres naprawy zależy od konstrukcji wahacza oraz rodzaju uszkodzenia. W części samochodów można osobno wymienić jedną lub kilka tulei wahacza, sworzeń wahacza albo wybrane elementy mocujące.

Cały wahacz wymienia się również wtedy, gdy jest wygięty, pęknięty, silnie skorodowany albo uszkodzony mechanicznie.

Montaż wahacza w Hyundai Lantra

1. Włożenie wahacza w punkty mocujące

Wsuń nowy wahacz w punkty mocujące bez uderzania i wymuszania jego ułożenia. Jeżeli śruba wchodzi krzywo i stawia opór, wycofaj ją, popraw osadzenie i spróbuj ponownie.

Wkręcanie pod kątem trwale zniszczy gwint w ramie. Śruby powinny dać się rozpocząć ręcznie, bez używania dużej siły.

2. Wstępne skręcenie mocowań

Elementy gumowo-metalowe, czyli tuleje, skręca się w tym momencie tylko wstępnie. Zrób to w taki sposób, by nakrętka złapała gwint, ale wahacz wciąż mógł swobodnie poruszać się w dół i w górę.

Zacznij delikatnie umieszczać śruby od przodu do tyłu. Aby włożyć je z tyłu, konieczna może być ręczna manipulacja mocowaniem.

Jak wyrównać wahacz, aby śruba centralna pasowała? Aby centralna śruba pasowała, konieczne może być manualne przemieszczenie piasty w celu idealnego wyrównania.

3. Montaż sworznia

Mocowanie sworznia dokręć od razu kluczem dynamometrycznym, używając nowych nakrętek lub zawleczek. Nie używaj przewodu hamulcowego ani przewodu ABS do przytrzymywania zwrotnicy.

Jeżeli sworzeń nie chce wejść w gniazdo zwrotnicy, ustaw elementy bez wymuszania ich młotkiem. Stożkowe połączenie powinno być prawidłowo osadzone przed końcowym dokręceniem.

4. Końcowe dokręcenie tulei

Gdy wszystkie śruby są już na właściwym miejscu, dokręć je wszystkie po równo, poza śrubą obrotową, którą dokręcisz na sam koniec - po opuszczeniu pojazdu na ziemię.

Końcowe dokręcenie tulei metalowo-gumowych kluczem dynamometrycznym musisz wykonać w momencie, gdy zawieszenie znajduje się w pozycji roboczej.

Pozycja robocza to stan, w którym samochód stoi na kołach pod swoim naturalnym ciężarem. Najłatwiej to odtworzyć, opuszczając przednie koła na najazdy warsztatowe.

Drugi sposób to użycie małego podnośnika hydraulicznego. Punkt jego podparcia musi wynikać ściśle z dokumentacji serwisowej konkretnego samochodu.

Dlaczego nie dokręcać tulei przy zwisającym kole? Ponieważ jeśli dokręcisz śrubę obrotową, gdy pojazd jest wciąż podniesiony, może to znacznie wpłynąć na żywotność tulei.

Tuleja metalowo-gumowa nie kręci się swobodnie wokół śruby, ale pracuje na zasadzie sprężystego skręcania wklejonej w nią warstwy gumy. Jeżeli zostanie dokręcona w nienaturalnym położeniu, po opuszczeniu samochodu guma będzie stale naprężona.

Istnieją od tego jednak wyjątki konstrukcyjne. Część producentów przewiduje inne procedury dla określonych aut, dlatego momenty dokręcania i dokładna kolejność montażu muszą pochodzić z instrukcji dla konkretnej wersji silnikowej i rocznika.

Moment dokręcania i dokumentacja

Nigdy nie zgaduj siły dokręcania. Wartości w niutonometrach (Nm), kąty dociągania oraz wymaganą kolejność montażu dla śrub kół, sworznia i tulei muszą pochodzić z instrukcji dla Twojej wersji silnikowej i rocznika.

Procedura i momenty dokręcania zależą od konstrukcji konkretnego pojazdu, dlatego zawsze opieraj się na oficjalnej instrukcji serwisowej swojego auta.

Czy wymieniać jeden wahacz czy oba

Nie istnieje ogólna zasada wymagająca wymiany każdego wahacza parami. Decyzja powinna zależeć od stanu elementów po obu stronach osi.

Wymiana tylko jednego wahacza może być uzasadniona, jeżeli uszkodzenie powstało po jednostronnym uderzeniu, drugi wahacz nie ma luzów ani uszkodzeń, tuleje i sworzeń po drugiej stronie są w dobrym stanie albo element był już wcześniej wymieniany.

Wymianę obu stron można rozważyć, gdy elementy mają ten sam przebieg, podobny stopień zużycia lub gdy po obu stronach widoczne są pęknięcia, luzy albo inne oznaki starzenia.

Najlepszym rozwiązaniem jest sprawdzenie obu stron i ustalenie zakresu na podstawie rzeczywistego stanu zawieszenia, a nie automatyczne przyjmowanie jednej zasady dla wszystkich samochodów.

Kontrole po zamontowaniu wahacza

Po wymianie musisz sprawdzić poprawne ułożenie przewodów, zwłaszcza elastycznych rurek hamulcowych i kabli ABS, kompletność zabezpieczeń oraz to, czy koło zostało dociągnięte właściwym momentem.

Sprawdź, czy przewody poprowadzone są luźno, bez napięć i skręcania w osi, czy wszystkie śruby i zabezpieczenia są kompletne oraz czy nie ma wyczuwalnych luzów.

Bezpośrednio po naprawie zrób wolną jazdę próbną na pustej, równej drodze. Upewnij się, że hamulce reagują równo, a w zawieszeniu nie ma metalicznych stuków podczas ruszania i zatrzymywania.

Jeśli wszystko pracuje płynnie, wróć do garażu i jeszcze raz obejrzyj mocowania, osłony sworzni oraz prowadzenie okablowania.

Geometria po wymianie wahacza

Po naprawie musisz skontrolować geometrię kół. Wahacz w dużej mierze decyduje o osiowości i prowadzeniu auta na drodze.

Kontrola geometrii, w tym zbieżności kół, jest po tej naprawie konieczna. Zaznaczenie położenia starych śrub i podkładek przed demontażem to tylko przybliżenie, które pozwala bezpiecznie dojechać na kontrolny pomiar geometrii.

Nowa, sztywna tuleja oraz niezdeformowany sworzeń wymuszają inne ułożenie koła niż część wyeksploatowana. Geometrii nie powinno się ustawiać przed usunięciem luzów.

Po zakończeniu naprawy odpowiednim kolejnym etapem może być kontrola i ustawienie geometrii kół 3D. Pomiar należy zlecić po sprawdzeniu ciśnienia w oponach i prawidłowym wstępnym osadzeniu zawieszenia.

Objawy nieprawidłowej zbieżności to między innymi ściąganie auta na jedną stronę, nierówne zużycie opon, drganie kierownicy oraz problem z utrzymaniem prostego toru jazdy.

Korygowanie krzywej kierownicy poprzez fizyczne przestawienie jej na wielowypuście jest całkowicie niedopuszczalne i nie rozwiązuje faktycznej przyczyny usterki.

Kiedy przerwać samodzielną naprawę

Granica samodzielnej pracy jest jasna: potrzebujesz stabilnego, twardego podłoża, bezpiecznych podpór warsztatowych, klucza dynamometrycznego oraz odpowiedniej dokumentacji.

Przerwij pracę i oddaj auto do warsztatu, gdy podłoże lub punkty podparcia nie zapewniają stabilności. Widoczne odkształcenia ramy pomocniczej lub zerwane gwinty to usterki wymagające interwencji specjalisty przed osadzeniem nowej części.

Nie próbuj podnosić ani holować auta za wahacz. Wahacz nie jest uniwersalnym punktem do wkładania podnośnika ani wieszania auta.

Jeśli nie masz dostępu do gwintu na fabryczne ucho holownicze, nie improwizuj z wahaczem, tylko wezwij pomoc drogową.

Jeżeli po naprawie samochód wyraźnie ucieka na boki, kierownica jest krzywo ustawiona, pojawiają się metaliczne stuki, ocieranie przewodu albo kontrolka ABS lub ESC, należy przerwać normalną jazdę i sprawdzić montaż oraz geometrię.
